M6-V5.1 управляющая плата ЖК-телевизора поддерживает VGA AUDIO AV USB для ЖК-панели 19,5 дюймов 1600X900 LM195WD1-TLA1 TLC1 для ремонта.

M6-V5.1 управляющая плата ЖК-телевизора поддерживает VGA AUDIO AV USB для ЖК-панели 19 5 дюймов 1600X900 LM195WD1-TLA1 TLC1 ремонта.

1. Функция компоновки

Изображение только для справки, фактический товар является стандартным.

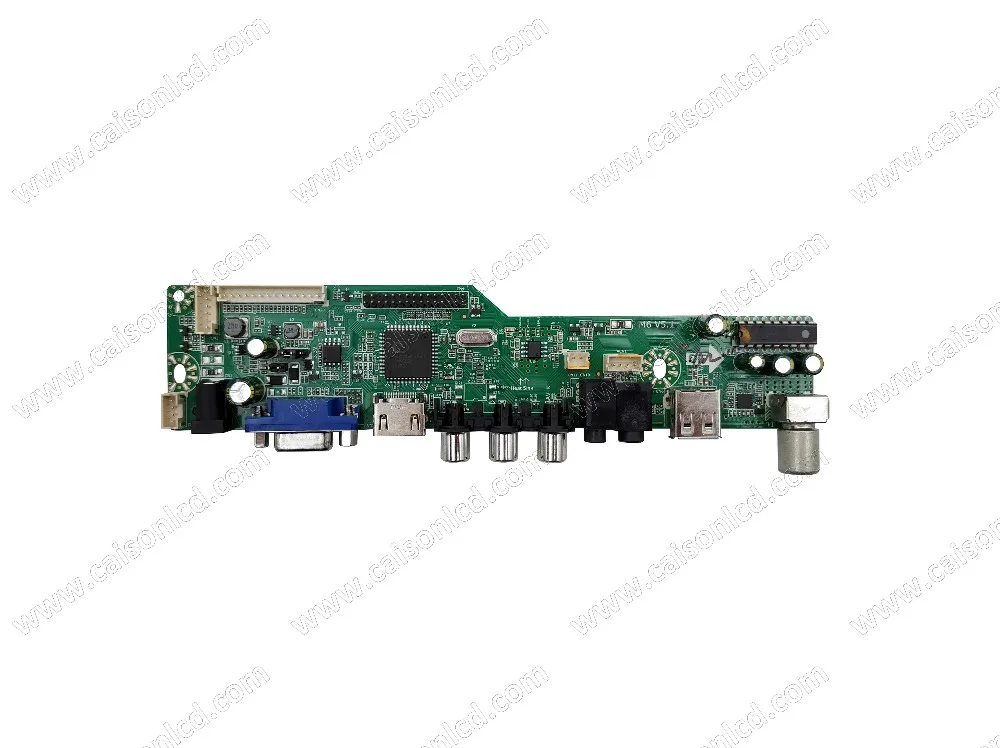

Вид сверху:

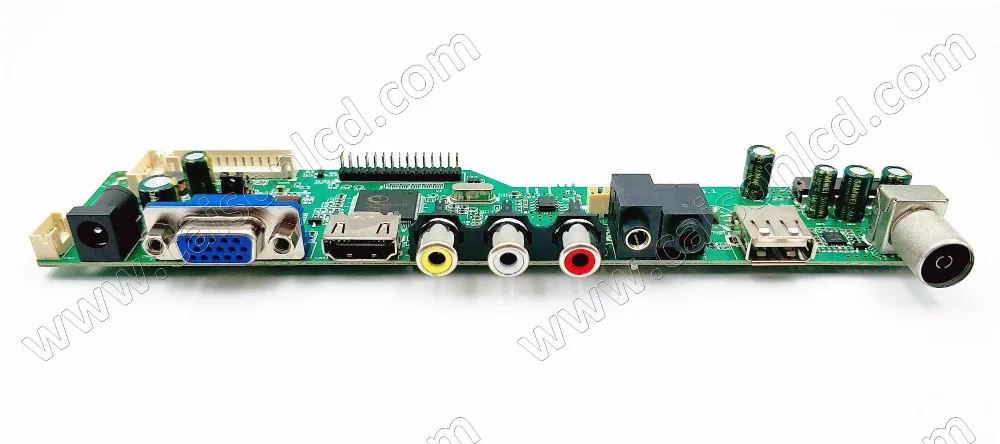

Вид сбоку:

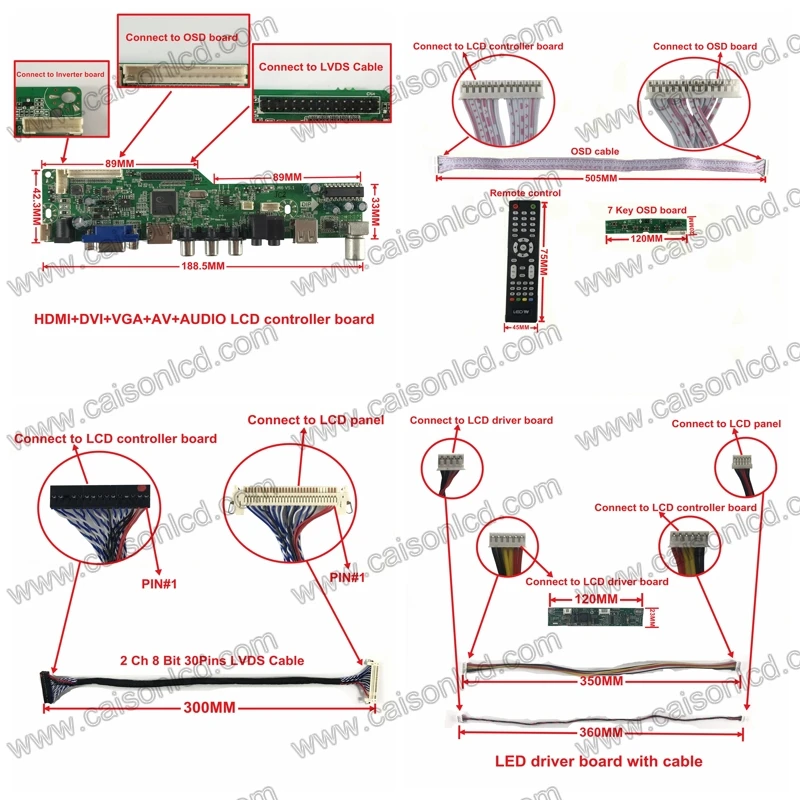

2. Размеры печатной платы

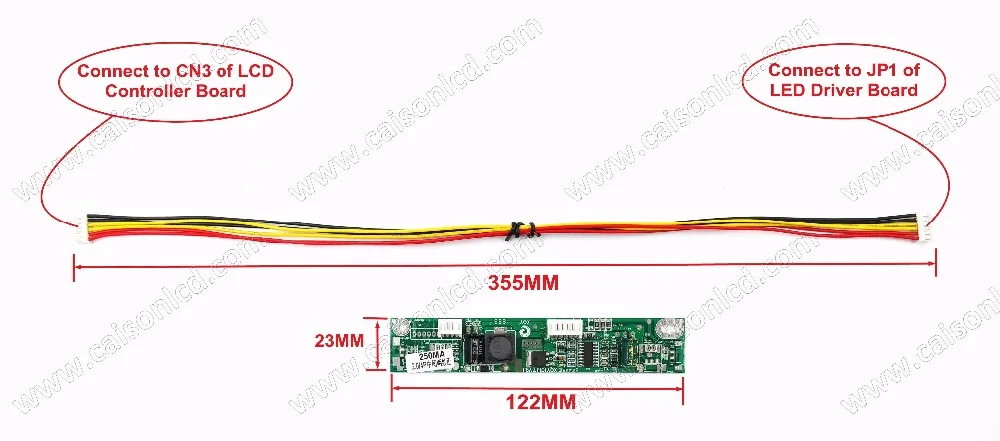

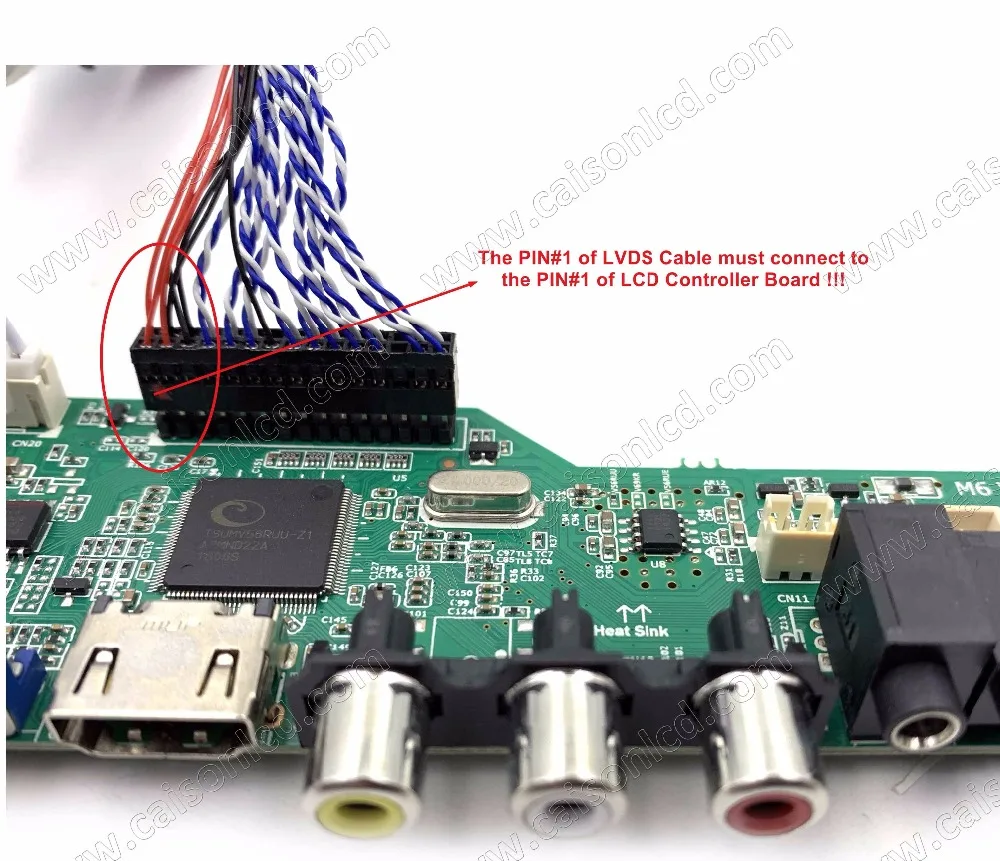

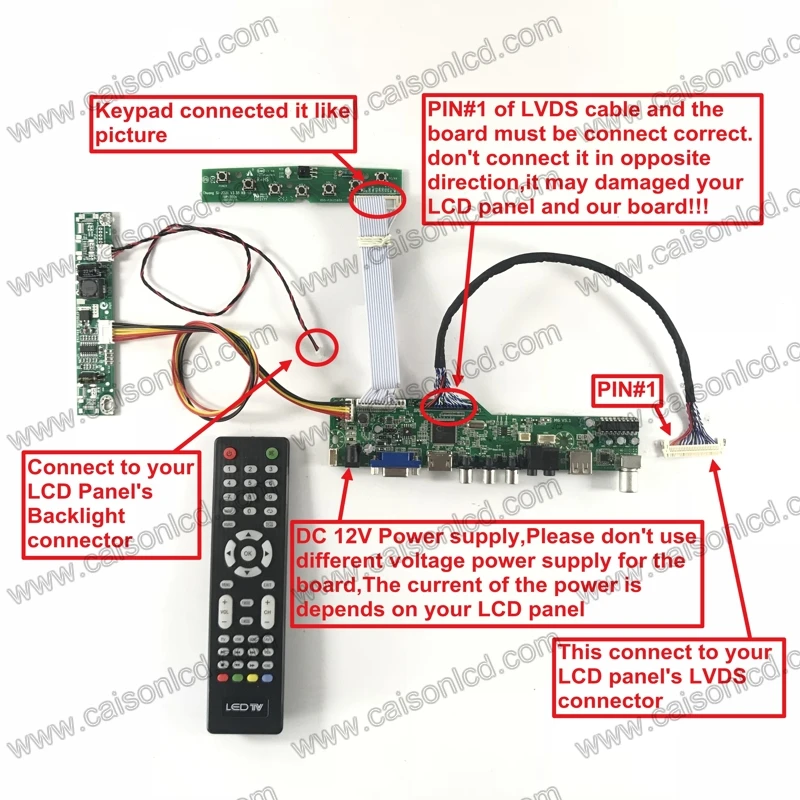

3. Инструкция по подключению:

4. Инструкция пользователя

4. Функция макета платы ЖК-контроллера

Набор микросхем

TSUMV56RUU-Z1(Mstar)

Поддержка ЖК-панели

Интерфейс

Одноместный/двойной 6/8 бит LVDS

Разрешение

До 1920X1200 @ 60 Гц

Мощность

Для доски

12V DC источник питания

К ЖК-панели

3,3 В, 5 В, 12 В

Управление

Режим низкого энергопотребления

Режим ожидания

<1 Вт

Язык OSD

Простой китайский, английский, чешский, французский, испанский

Португальский, Итальянский, Голландский, русский, арабский

Поддержка других языков по индивидуальному заказу.

Ключевая функция

7 клавиш

Питание, меню, Vol-,Vol +,CH-,CH +, вход

5 клавиш

Питание, меню, вверх, вниз, выход/вход

Видео вход

HDMI

480i,480p,576i,576p,720p

1080i,1080p

VGA

Аналоговый RGB(0.7Vp-p)

V-H сепаратор синхронизации (TTL)

AV(CVBS)

Видеосистема

PAL/NTSC/SECAM

Уровень видео

1,0 vp-р ± 5%

ТВ

Видеосистема

PAL/SECAM по умолчанию

NTSC (опционально)

Звуковая система

BG ,DK ,I, M, L, L'

Приемный канал

ATV:127

Аудио вход

HDMI

Да

VGA

Да

AV

Да

Аудиовыход

Динамик

2X2W (8Ω) THD + N<10%

Наушники

3,5 мм стерео аудио разъем

Расширенная функция

ИК-контроль, обновление прошивки USB и воспроизведение мультимедиа, Пользовательский логотип загрузки, флип-дисплей (180 градусов), Управление яркостью подсветки (Диммирование постоянного тока по умолчанию, Диммирование ШИМ нужно настроить), блокировка меню OSD

Размеры

188.5X42.3X15 (мм), 3x3.5мм монтажное отверстие
