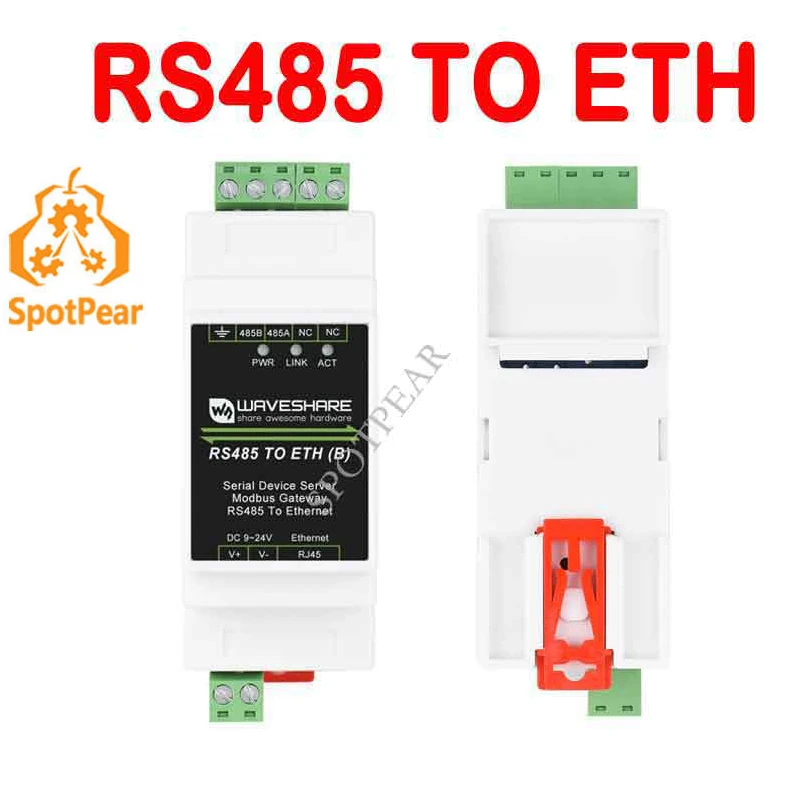

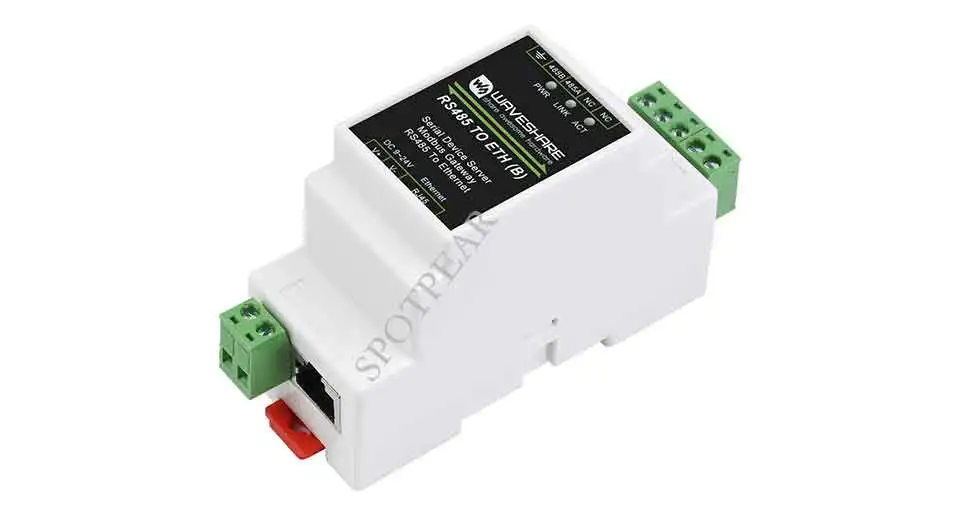

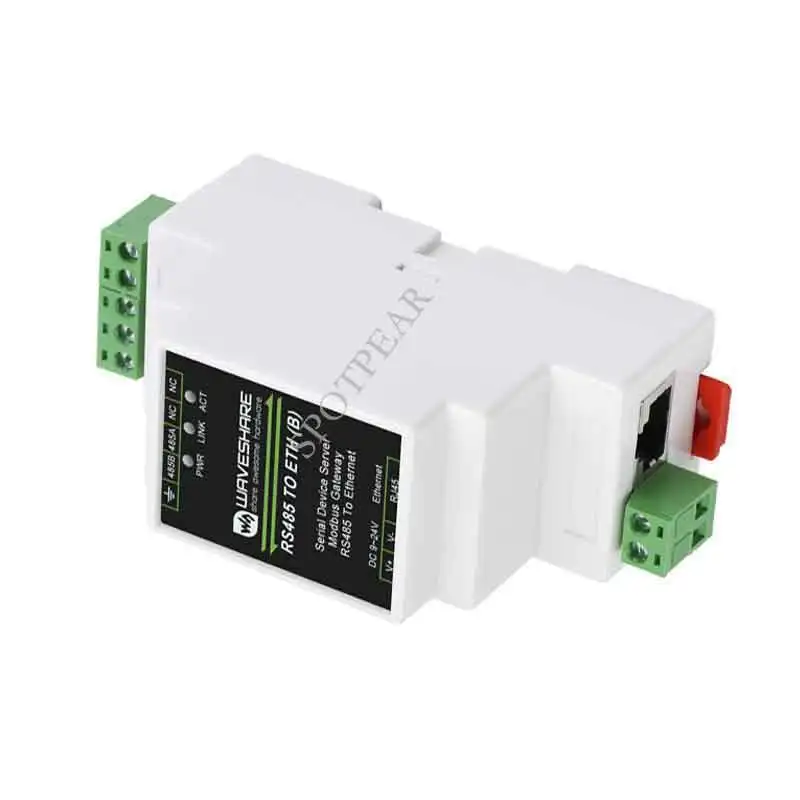

Модуль преобразователя RS485 в Ethernet рельсовый тип последовательный сервер TCP/IP

Модуль преобразователя RS485 в Ethernet рельсовый тип последовательный сервер TCP/IP

Rail RS485 Серийный Сервер

RS485 устройство сбора данных/IoT шлюз специально разработан для промышленных приложений окружающей среды, с несколькими функциями, такими как последовательный сервер, Modbus шлюз, MQTT шлюз, RS485 в jsonи т. Д. В одном. С интерфейсами RS485 и Ethernet, он принимает терминальный Тип доступа питания, поддерживает 9 ~ 24V Широкий источник питания напряжения, рельсовый огнестойкий корпус дизайн, малый размер, удобная установка, высокая производительность, подходит для сбора данных, Интернет вещей шлюзы, сети объектов безопасности и интеллектуального контроля инструмента и других областях.

Форма

Интерфейс связи: RS485, режим подключения терминала, поддержка 32 подчиненных устройств

Источник питания: клеммный режим, 9 ~ 24 В постоянного тока

Размеры: Д × Ш × В: 87 × 36 × 59 мм

Интерфейс связи

Ethernet: 10 / 100M адаптивной RJ45 интерфейс, 2 кВ Защита от всплесков напряжения

Серийный порт: RS485 × 1: RXD, TXD, GND

Параметры последовательного порта

Скорость передачи данных: 300 ~ 115200 bps

Паритет: нет, нечетный паритет, ровный паритет, знак, пространство

Бит данных: 5 ~ 9 бит

Управление потоком: нет управления потоком

Программное обеспечение

Протокол: ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS

Метод конфигурации: конфигурация ПК, веб-браузер, библиотека функций управления оборудованием

Метод связи: TCP/IP прямая связь, виртуальный последовательный порт

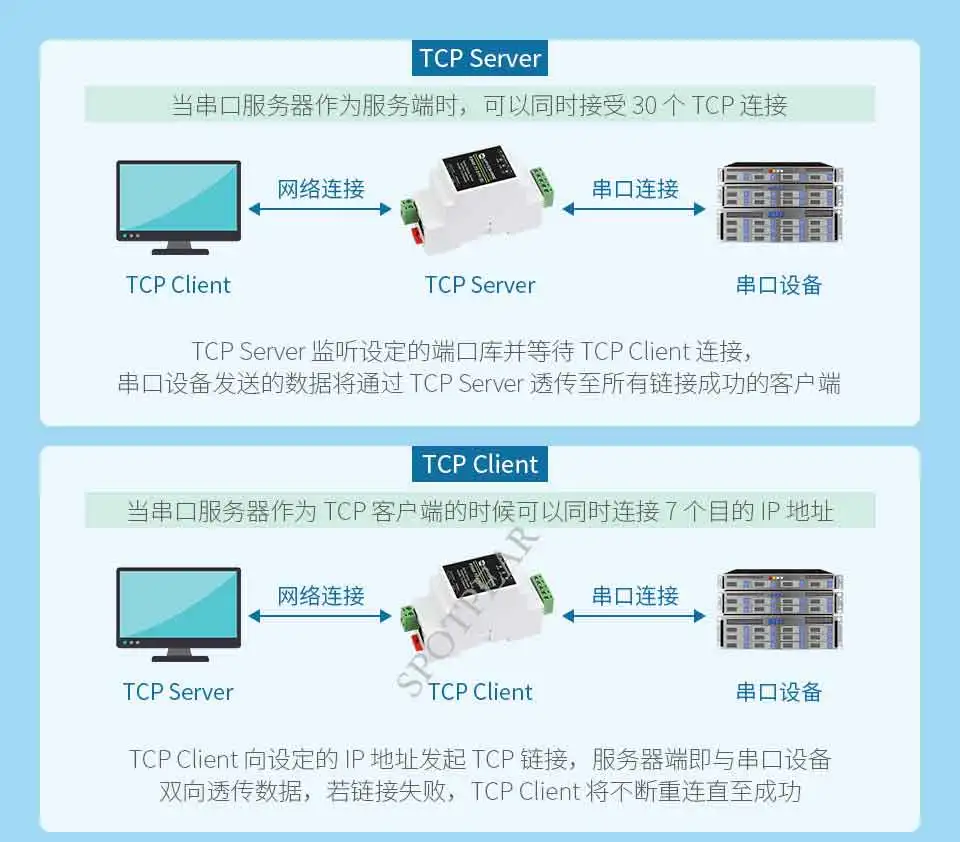

Режим работы: TCP сервер, TCP клиент (в то же время TCP сервер также существует), UDP, UDP Многоадресная рассылка

Экологические требования

Рабочая температура: -40 ℃ ~ 85 ℃

Температура хранения: -45 ℃ ~ 165 ℃

Диапазон влажности: 5% ~ 95% относительная влажность

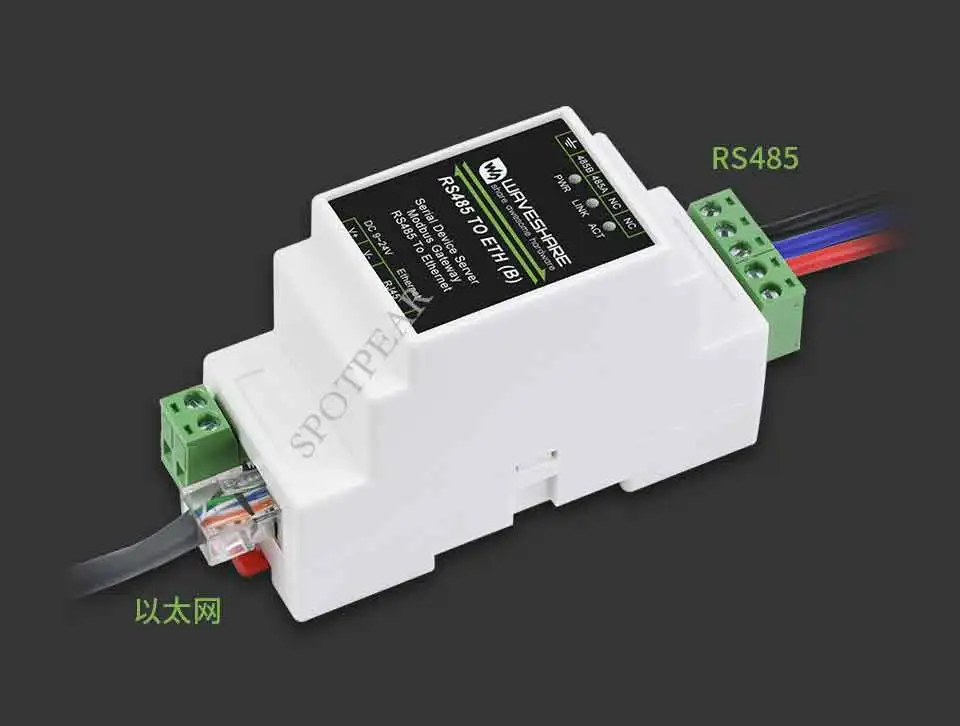

Реализовать RS485 в Ethernet двухстороннюю прозрачную функцию передачи

Рельсовая установка более удобна

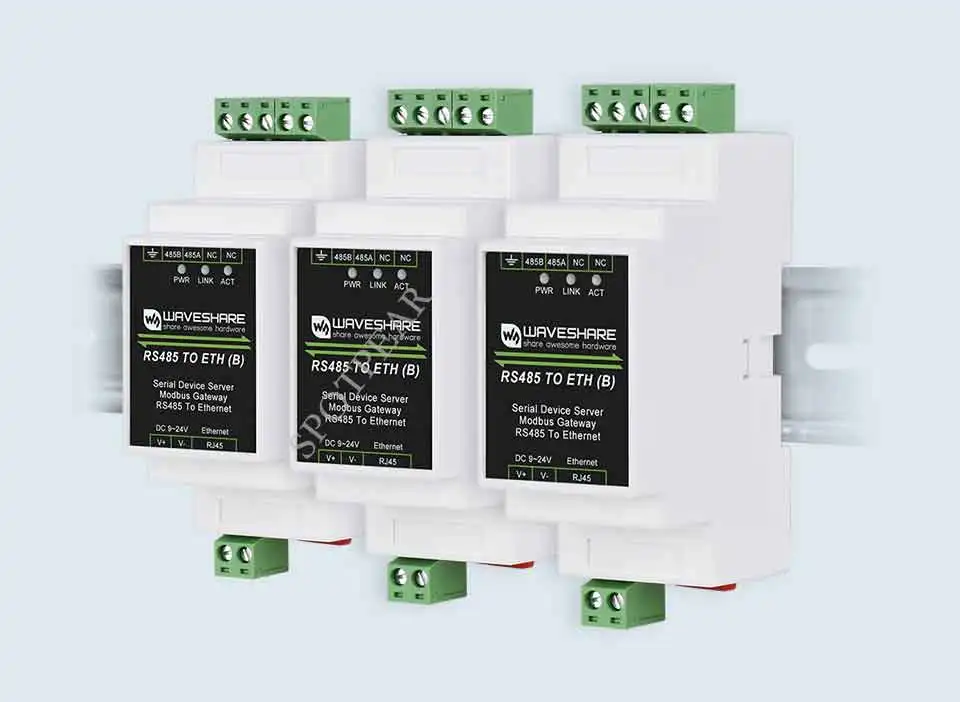

Плоский дизайн используется для комбинированного использования бок о бок, более высокая степень свободы

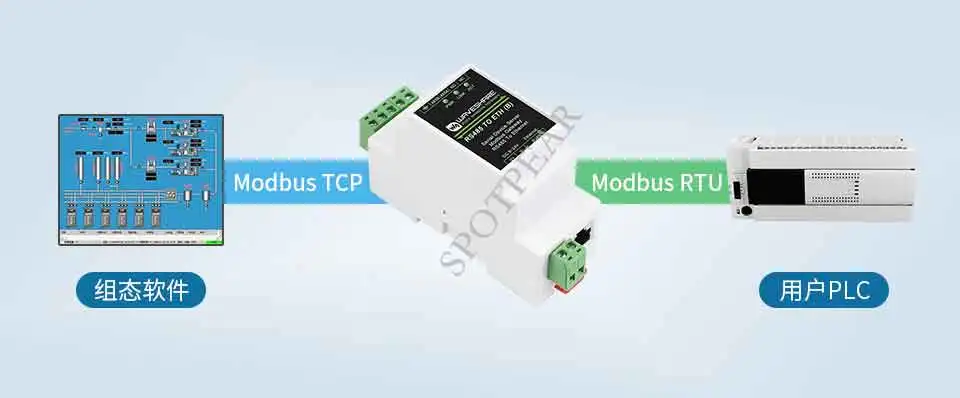

Он подходит для обновления сети Modbus и может сотрудничать с модальными компонентами 3D управления силой

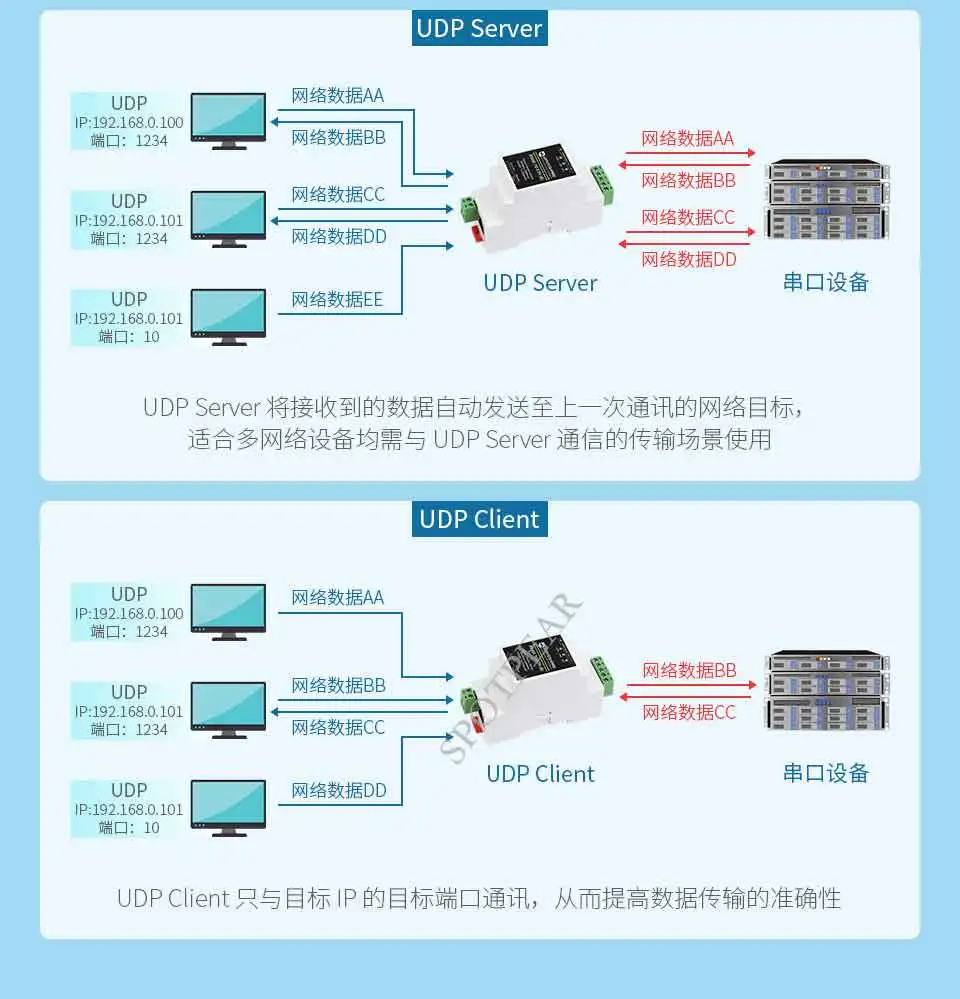

Поддержка TCP сервера/TCP клиента/UDP режима/UDP многоадресной передачи

Преобразование нескольких протоколов более свободно

При использовании d в качестве шлюза MQTT устройство может использовать протокол MQTT для загрузки данных последовательного порта на сервер MQTT через прозрачную передачу. Поддерживаемые сервера включают Baidu Cloud MQTT, Alibaba Cloud MQTT, China Mobile OneNet Platform и т. Д. Порт Sup для разборки собранных данных Modbus RTU или нестандартных данных последовательного порта в формате json-формата, инкапсулирует их в посылка данных MQTT и загружает его.
При использовании в качестве шлюза сбора данных в формате jsone устройство может быть подключено к инструменту сбора данных через RS485, а затем автоматически собирает данные и преобразует их в формат json-формата и отправляет их на сервер. Собранные данные поддерживают версию Modbus RTU 645 Meter 97, версию 645 Meter 07 и различные нестандартные протоколы RS485. Пользователь может настроить загруженный формат данных через хост-компьютер. Когда json-файл загружен, он может поддерживать протокол MQTT, протокол HTTP POST и протокол HTTP GET

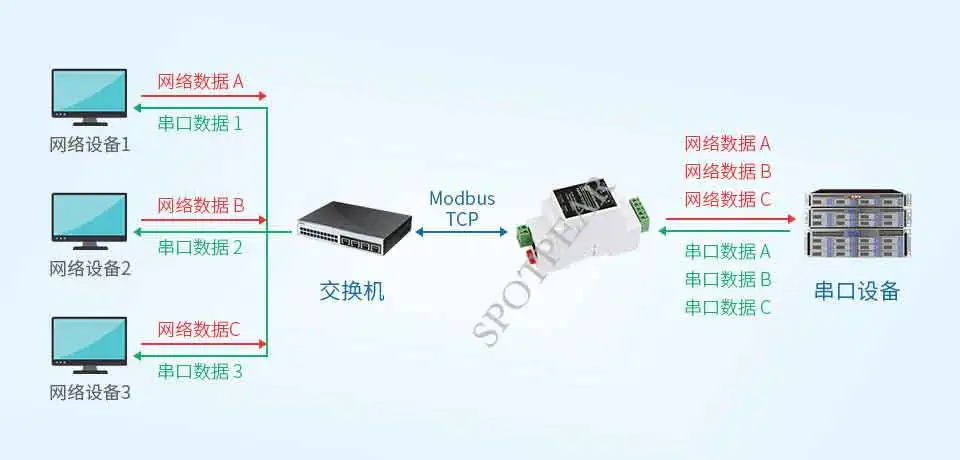

Он может идентифицировать данные, отправленные различными сетевыми устройствами, и отвечать соответствующим образом, чтобы предотвратить несоответствие данных.
Эффективно решить проблему, что последовательное устройство реагирует неправильно после того, как несколько сетевых устройств отправят ДАННЫЕ одновременно.

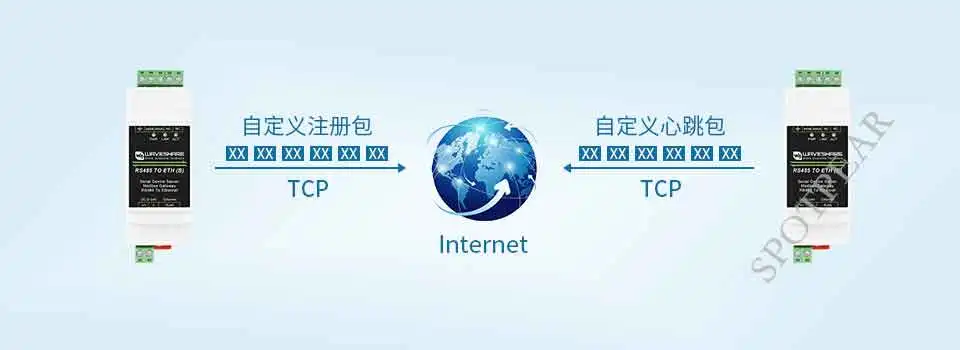

Заказная посылка Heartbeat и посылка регистрации могут облегчить общение и идентификацию устройства с облаком

Получите время в сети для вывода последовательного порта или для загрузки содержимого протокола

Поддержка конфигурации веб-браузера, Поддержка DHCP для динамического получения IP
DNS протокол подключение имя домена адрес сервера

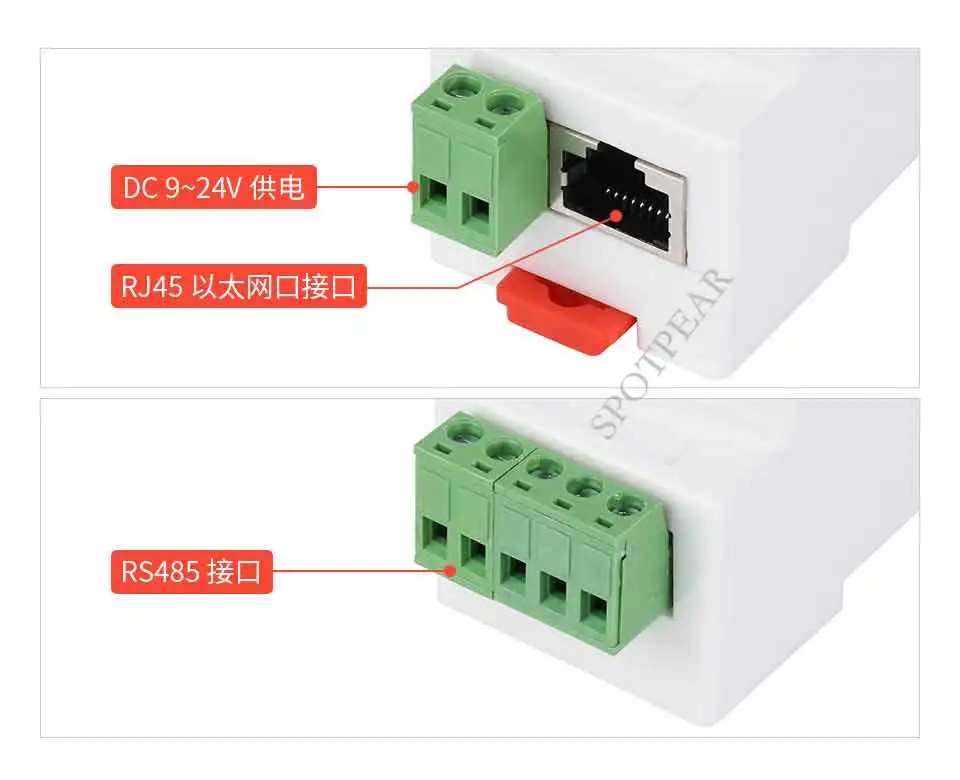

Интерфейс

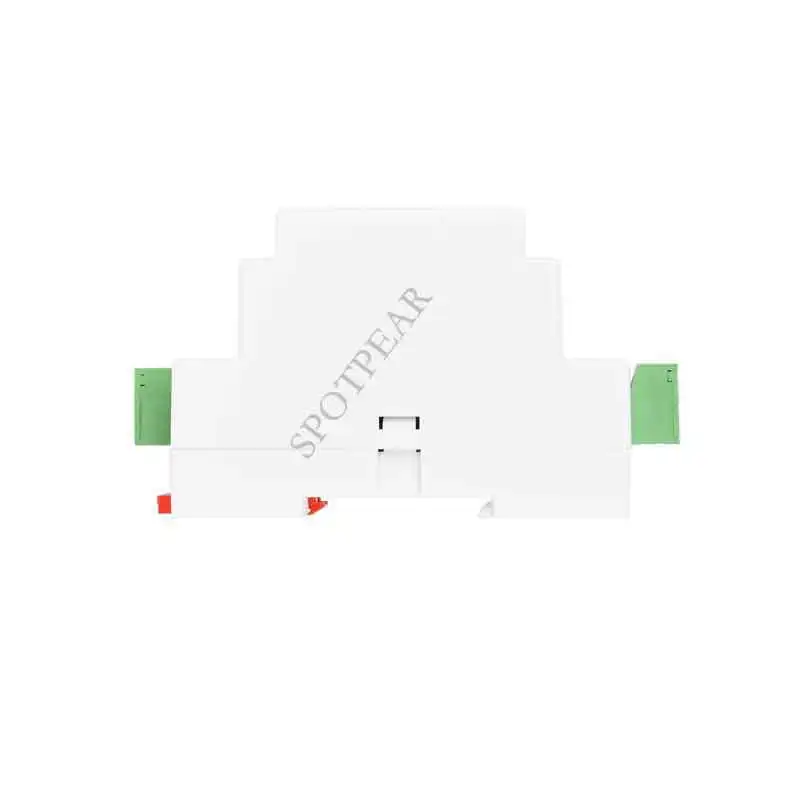

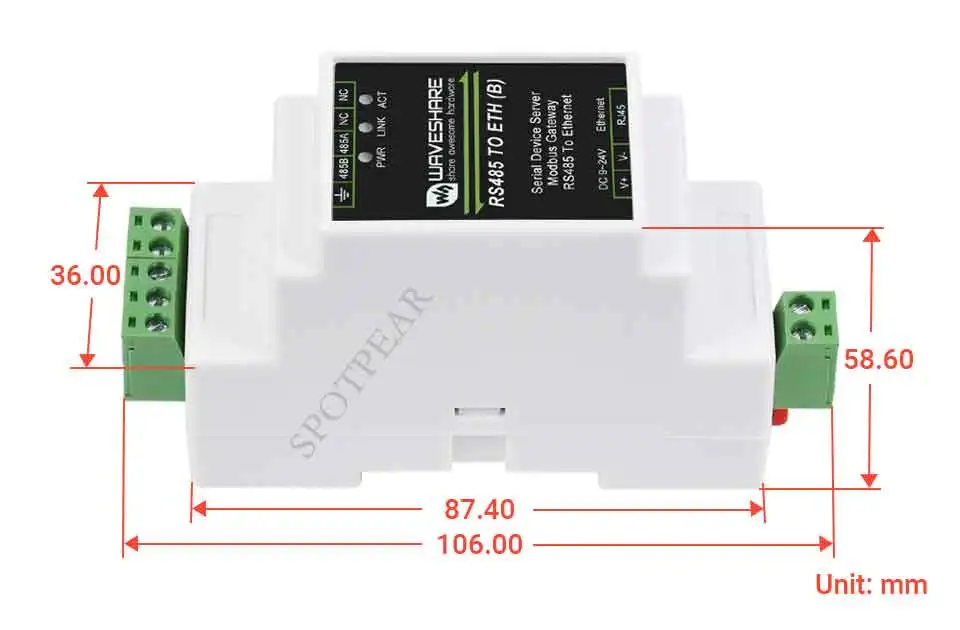

Габаритные размеры

RS485 к ETH (B) x1
