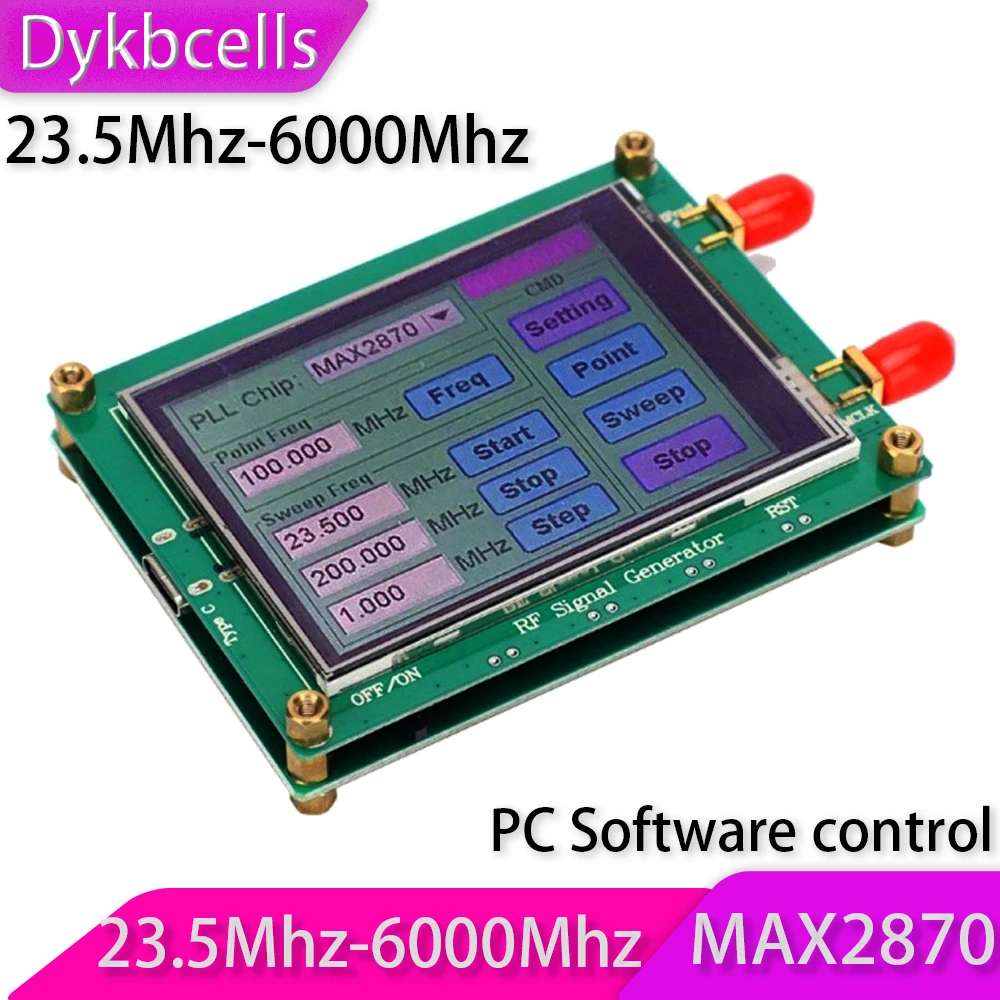

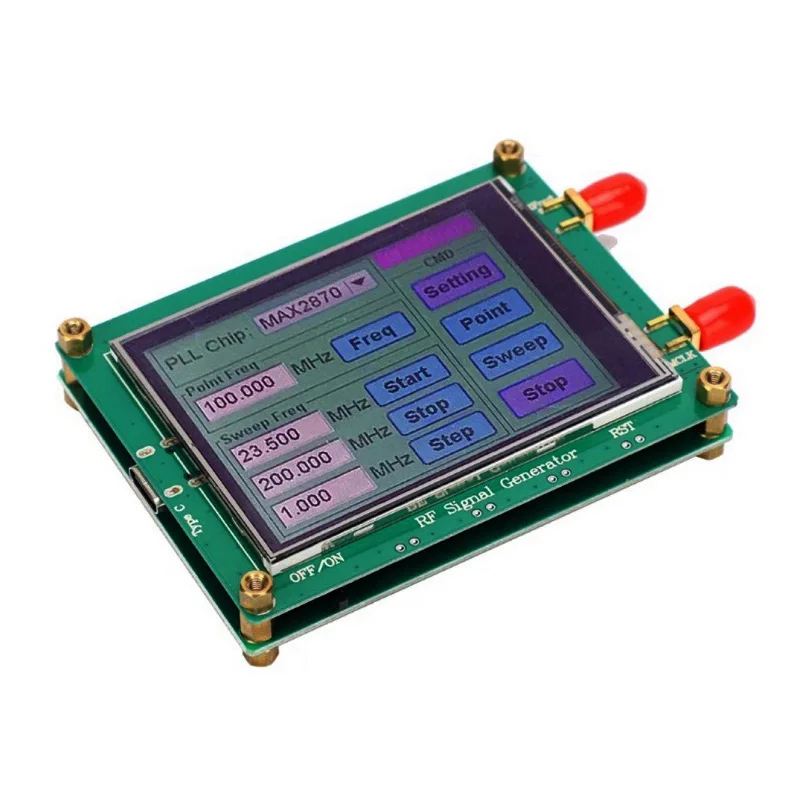

Dykbcells 23,5 M - 6000MHz RF источник сигнала MAX2870 PLL генератор сигналов Частота развертки сенсорный экран ЖК-дисплей пк программное обеспечение управления

Особенности:

MAX2870 представляет собой сверхширокополосную фазовую замкнутую петлю (PLL) с интегрированными осцилляторами с контролем напряжения (VCOs), способными работать как в режиме integer-N, так и в режиме фракционного N. В сочетании с внешней ссылки осциллятор и петля фильтра, MAX2870-это высокопроизводительный синтезатор частоты способен синтеза частот от 23,5 МГц до 6,0 ГГц, сохраняя при этом превосходное фазы с функциями снижения уровня шума и ложных производительности.

Ультра-широкий частотный диапазон достигается с помощью нескольких интегрированных VCOs, охватывающих от 3000 МГц до 6000 МГц, и выходных разделителей от 1 до 128. Устройство также предоставляет двойные дифференциальные драйверы на выходе, которые могут быть независимо программированы для доставки-от 4dBm до + 5dBm выходной мощности. Оба выхода могут быть приглушены программным или аппаратным управлением.

В MAX2870 управляется с помощью 4-провод последовательный интерфейс и совместимость с 1,8 V управления материнскую плату. Устройство выпускается в окружающей среды, не содержат свинца по ограничению на использование опасных материалов в производстве в соответствии с требованиями, 5 мм x 5 мм, 32-pin TQFN посылка, И работает в диапазоне температур от-40 °C до + 85 °C.

Ключевые особенности

Целое и Фракционное-N режимы

Ручной или автоматический выбор VCO

3000 МГц до 6000 МГц Основной VCO

Выходные бинарные Буферы/разделители для расширенного диапазона частот

1/2/4/8/16/32/64/128

23,5 МГц до 6000 МГц

Низкий Фазовый шум

Риттер RMS: 0,25 psRMS (typ)

EVM при температуре не выше 2,1 ГГц: 0.35% (typ)

Высокая производительность PFD

105 МГц в режиме Integer-N

50 МГц в фракционном режиме

Справочная частота до 200 МГц

Работает от + 3,0 V до + 3,6 V питания

Два программируемых выхода

-От 4dBm до + 5dBm

Индикаторы обнаружения аналогового и цифрового замка

Управление отключением оборудования и программного обеспечения

Совместимость с 1,8 V Управление логики

Применение/использование

Генерация часов

PMAR/LMAR/общественная безопасность радио

Спутниковая связь

Проверка и измерение

Беспроводная инфрастуктура

Беспроводные LANs/CATV

Характеристики модуля:

1. Модуль питания TYPE-C: 5V@0.2A

2. Выход и внешний часовой интерфейс: SMA-K (внутреннее отверстие винта)

3. Встроенный высокоточный 25 МГц 0.5ppm TCXO (также может быть заменен или подключен к внешним часам)

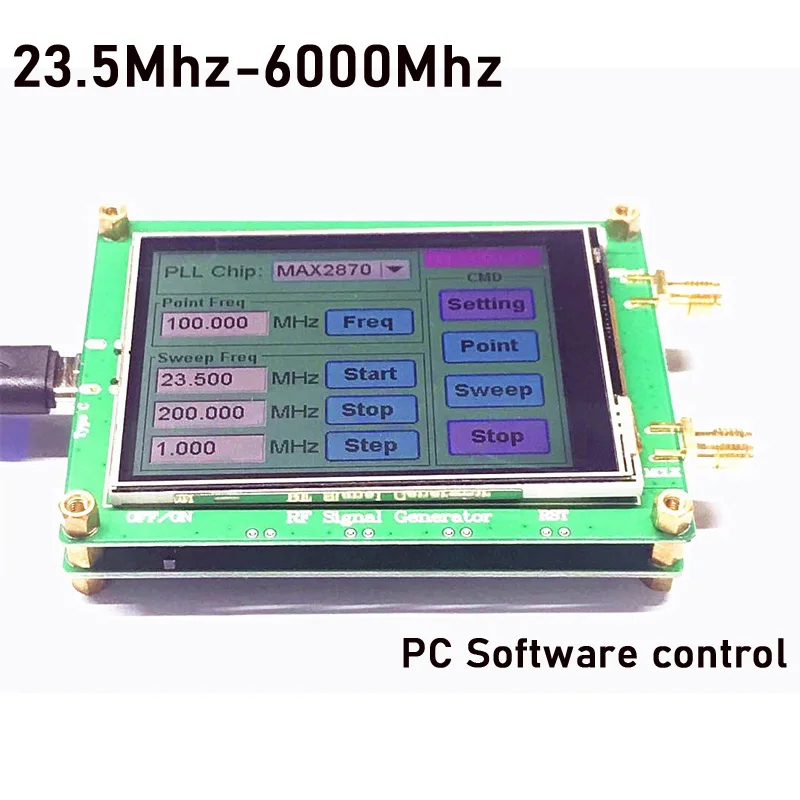

4. Выходной Частотный диапазон: основная частота внутреннего VCO составляет 3-6 ГГц, а частота ниже 3 ГГц получена из основного частотного деления. Полный сенсорный экран с частотным входом

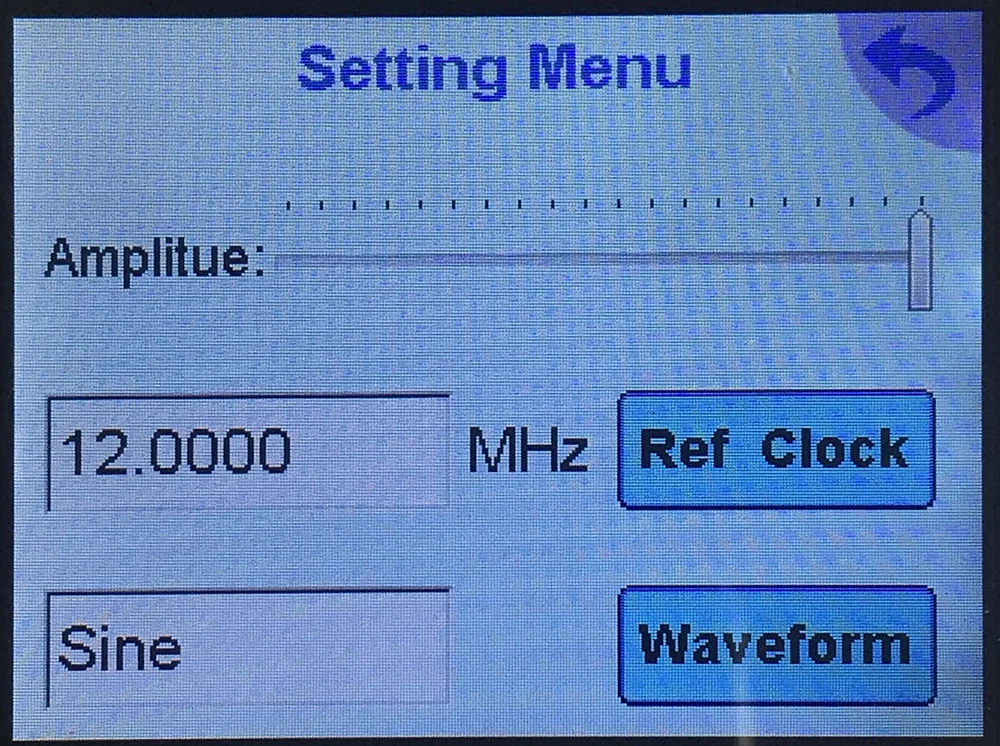

5. Амплитуда выхода: -4 ~ 5 дБм, 4 уровня управления сенсорным экраном

6. Режим выходной частоты: Точечная частота, частота развертки опциональное управление сенсорным экраном

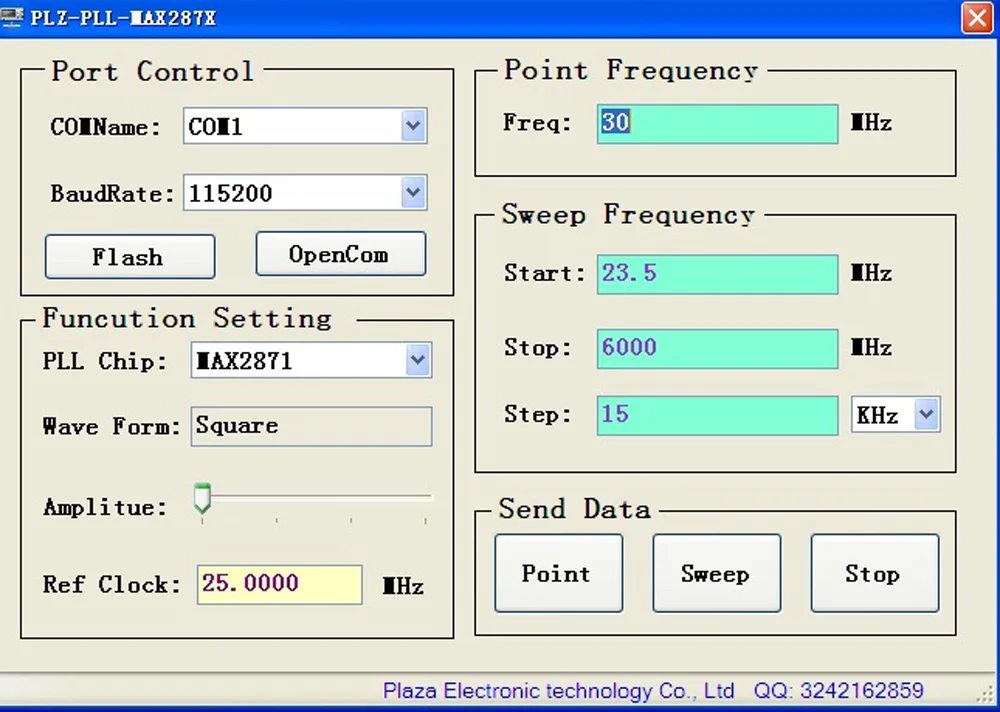

6. Предоставляем ПК верхнюю компьютерную программу управления
