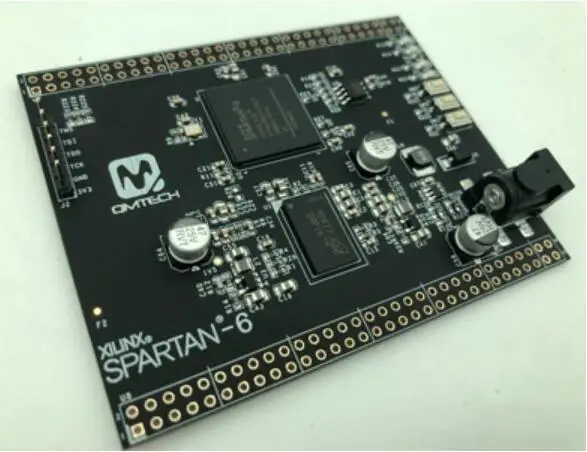

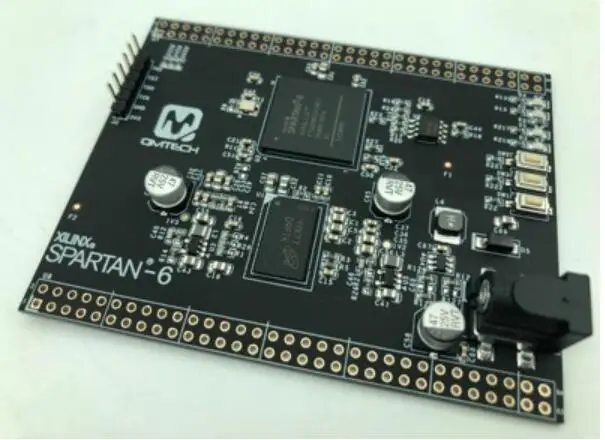

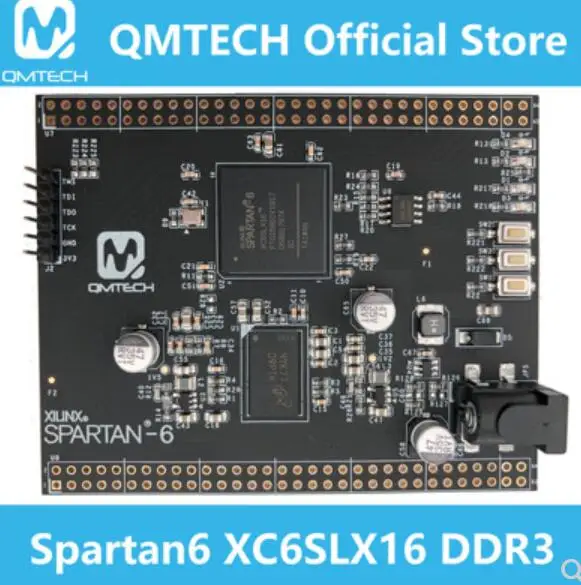

Для XILINX FPGA DDR3 Spartan-6 core board XC6SLX16 | Автомобили и мотоциклы

Для XILINX FPGA DDR3 Spartan-6 core board XC6SLX16 | Автомобили и мотоциклы

Характеристики оборудования:

1 главный контроль FPGA: XC6SLX16-2FTG256C;

2 основных управления FPGA внешний источник частоты часов: 50 МГц;

Чип 3XC6SLX16-FTG256 имеет свои собственные богатые ресурсы оперативной памяти;

Количество логических единиц чипа 4xCGSLX16-FTG256-14, 579;

5 QMXC6SLX16 бортовой M25P80 SPI флэш-чип, объем памяти 1 Мб;

6 QMXC6SLX16 на борту 256 Мб памяти DDR3, модель mt41J128M16HA-15E, может работать стабильно на 400 МГц;

7 кв XC6SLX16 обеспечивает 3,3 V источника питания для основной плате чип работы, используя MPS MP2359 широкий диапазон входного переменного тока/постоянного тока;

8 QMXC6SLX16 приводит к украшенными двумя рядами 64P, 2,54 мм расстояние, используется для внешних 24Bit на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей экран, CY7C68013USB модуль, высокоскоростной ADC модуль сбора или CMOS модуль камеры;

9 кв XC6SLX16 представляет чипа 3-сторонний выход кнопки для тестирования;

QM XC6SLX16 представляет чипа 4-полосная светодиодный свет для тестирования;

11 кВ XC6SLX16 приводит к отладки JTAG порт чипа, используя однорядные 6p, 2,54 мм расстояние шпильки;

12 размер с учетом индивидуальных особенностей своего ребенка QMXC6SLX16 Совет по развитию является 6,7 см x 8,4 см, и Рекомендуемая по умолчанию входного питания для платы 1Ae5V постоянного тока

Плата разработки 13QMXC6SLX1 6 обеспечивает 108 10s, все из которых обработаны с одинаковой длиной. В BANK1's 10 напряжение может быть отрегулировано к другим 10 Внешняя батарея уровень через 0 ohm резистор, как, например, 1,8 v LVDS высокоскоростных ADC сигнала, 2,5 в gigabit Ethernet PHY и т. д.

Список доставки:

XC6SLX16-2 ftg256c DDR3 core plate x 1

По умолчанию используется черная Сварка сопротивления PCB.
