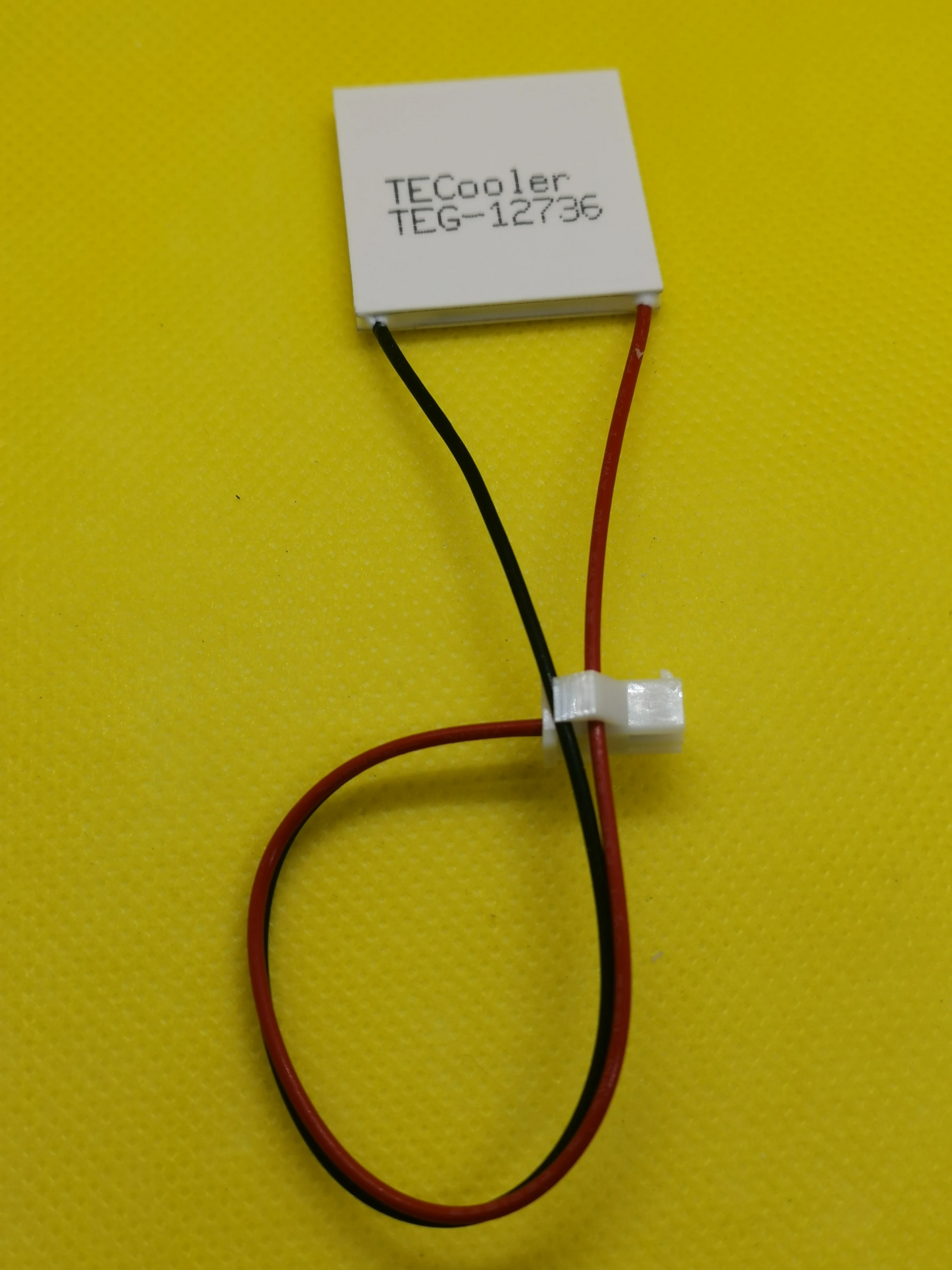

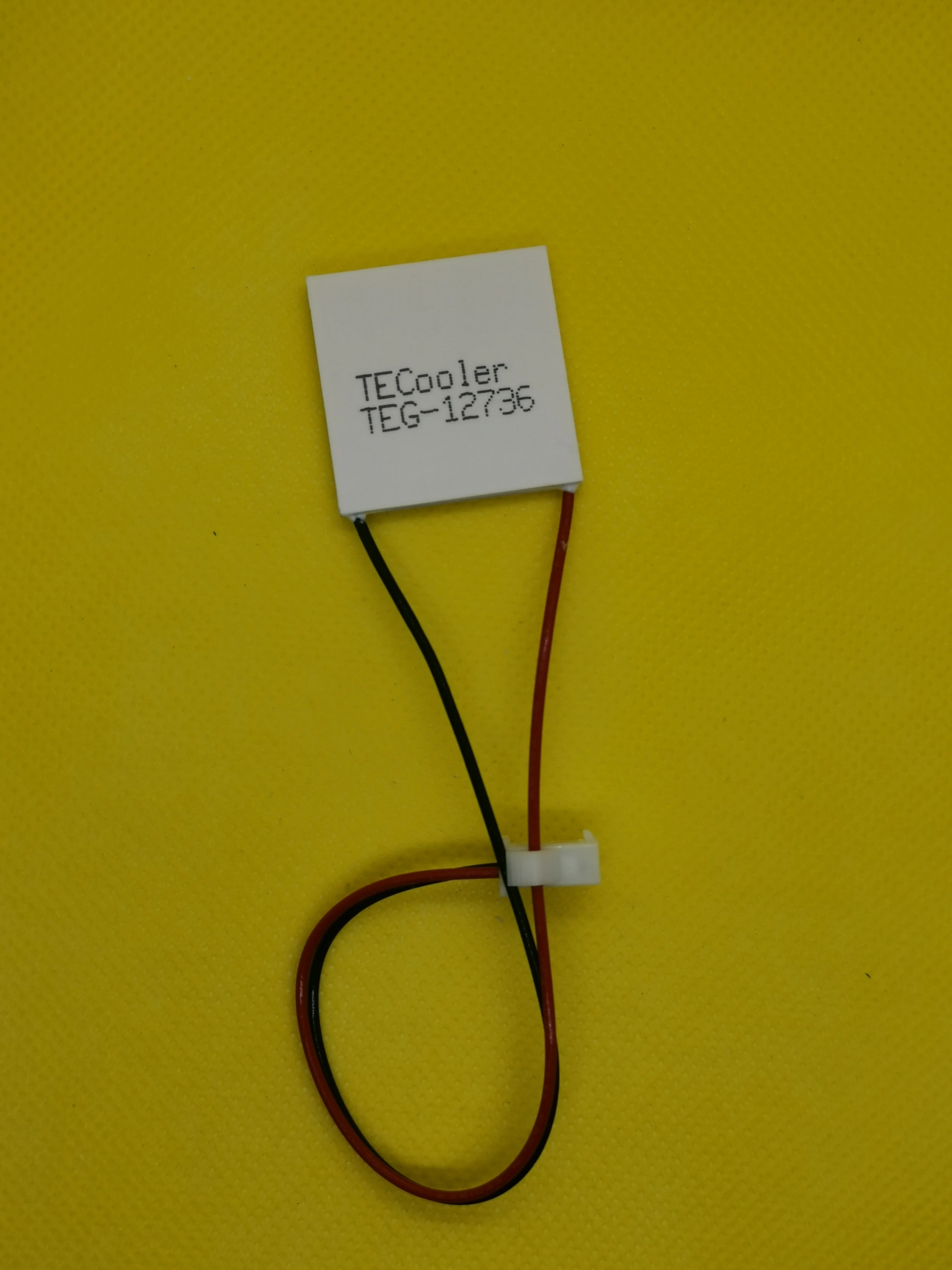

Модель 1: TEG-127365 (или 064365)/30x30

Модель 2: TEG-199315 (или 100315)/40x40

Модель продукта

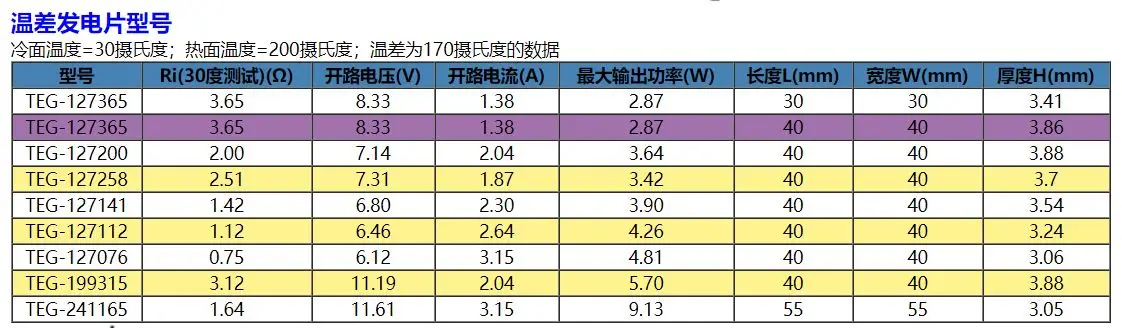

Спецификация типичной модели

Дополнительные характеристики модели, пожалуйста, посетите

ПРИМЕЧАНИЯ по установке

■ Используйте источник питания постоянного тока; Напряжение/ток должно быть меньше максимального напряжения устройства/электрического тока; ■ перед использованием, холодильная плита должна быть установлена на горячем конце радиатора, как правило, Вентиляторы и радиаторы используются для рассеивания тепла или водяного охлаждения; ■ менее чем в 100 ℃использования и экономии в окружающей среде; ■ обратите внимание на баланс сил во время установки, предотвращает боковое давление или любую форму удара; ■ этот продукт подходит для температурного цикла 0reach60 ℃, например, он применяется для широкого диапазона температурных циклов, требуется соответствующий жизненный тест;

Быстрый выбор товара

1. Определите объект охлаждения (пространство, жидкость, твердое вещество) Есть ли источник тепла, какая Мощность нагрева;

2. Используемая температура окружающей среды (℃) и Целевая температура холодильного объекта (℃), сколько это стоит;1 Товар and2этот товар может быстро определить, подходит ли он для использования полупроводникового холодильного листа.

3. Определите максимальный размер продукта, который может быть применен, с точки зрения производительности, чем больше размер, тем лучше будет охлаждающий эффект;

4. Если требуется большая мощность охлаждения, подумайте об использовании нескольких чипов в серии и параллельно;

5. Если входное напряжение превышает 12 В, рекомендуется рассмотреть схему использования нескольких частей в серии;

6. Чем лучше эффект рассеивания тепла, тем лучше эффект охлаждения;

7. Чем больше разница в температуре, тем ниже эффективность охлаждения;

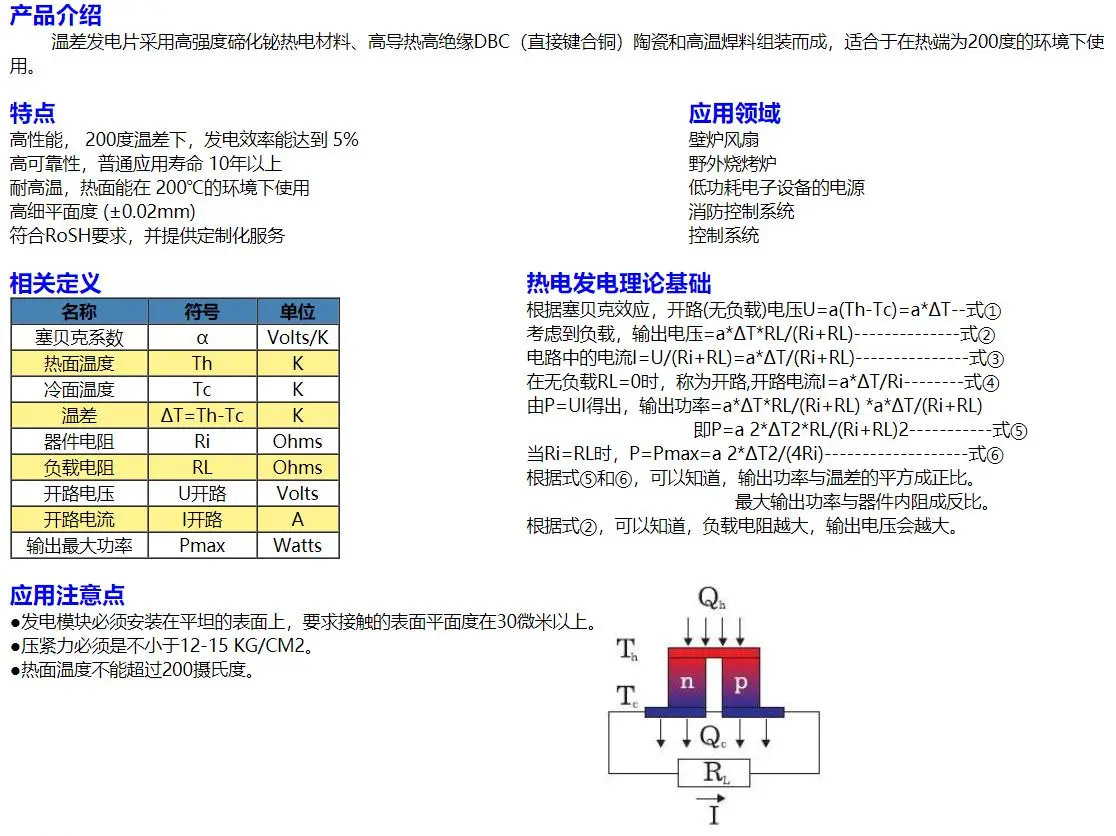

Четыре основных эксплуатационных параметра полупроводникового охладителя:Максимальное значение currentImax: относится к постоянной температурой горячей поверхности, чехол loadQcby0In, когда achievtachieetmax значение тока является максимальным значением тока. Максимальное значение currentUmax: относится к постоянной температуре поверхности, loadQcby0In чехол, когда achievtachieetmax значение напряжения является максимальным значением напряжения. Максимальная температура differtmax: когда поглощение тепла Холодная поверхность 0 раз, постоянная температура горячей поверхности, когда I = ImaxThe максимальная разница температур между холодной поверхностью и горячей поверхностью в любое время. Максимальное поглощение тепла qcmax: постоянная температура горячей поверхности, разница температур между холодной поверхностью и горячим surfaceΔT = 0 раз, когда I = ImaxHeat, который может быть поглощен охлаждающей поверхностью Когда.

Детали для тестирования процесса ● Термоэлектрический материал сопротивление, термостойкость тест на коэффициент Seebeck ● погрешность в размерах вафли ● испытание на адгезию слоя металлизации ● Испытание на растворимость слоя металлизации ● испытание на грань полюс ● испытание на трещины керамического листа ● испытание на качество сварки припоя ● максимальная разница в температуре устройство, сопротивление, максимальное измерение холодопроизводительности Стандарт проверки надежности ● Первая технология охлаждения холодильные таблетки тестируются в соответствии со следующими стандартами: ● военные стандарты США: MIL-SDT-883E ● Коммуникационный промышленный стандарт: Telcordia GR-468 ● стандарт тестирования температурного циркулятора Детали для проверки надежности ● Температурный велосипедный тест (Температурный велосипед) ● температурный ударный тест (испытание тепловым ударом) ● хранение при высоких температурах (хранение при высоких температурах) ● включение тока испытание на выключение (испытание на включение/выключение питания) ● Испытание на передний и обратный ток (испытание на обратную мощность) ● Испытание На механическое воздействие (испытание на механическое воздействие) ● вибротест преобразования частоты (вибротест переменной частоты)
