Введение:

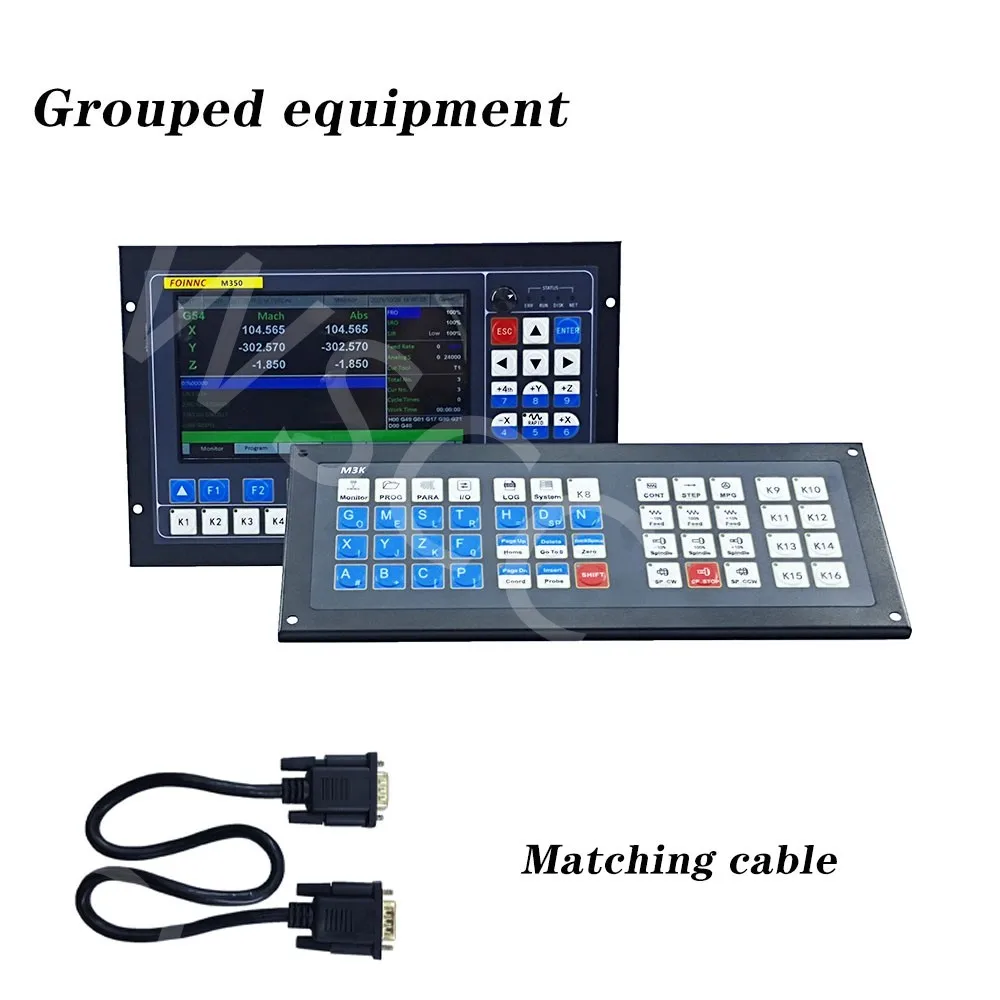

Система M350 является профессиональным 3-5 оси motion контроллер на основе Платформа со встроенной. Оборудована кухонным гарнитуром с диагональю 7 дюймов полный цветной экран, полноценная клавиатура вход переменного тока, и настраиваемых функциональных клавиш для того, чтобы сделать пользователей операции более удобными. Он поддерживает многофункциональный, прямой журнал инструментов, Круглый дисковый накопитель, функция журнала инструментов. Интерфейс и структура используют основной метод на рынке, с простой работой, легко научиться и понять, и удобная установка. В системе используется усовершенствованный алгоритм адаптивного контроля скорости вперед, который имеет характеристики высокой эффективности обработки и хорошего качества поверхности. Удовлетворить потребности различных гравировальных станков, гравировальных и фрезерных станков, режущих машин.

Особенности системы:

Максимальное кол-во оси управления: M350 пятиосевая, 2-5 оси линейной интерполяции, произвольных 2-ось круговой интерполяции;

Режим работы: основной гравировальный станок;

Дисплей Размер: 7/10,2 дюйм (ов)

Разрешение дисплея: 1024*600;

I / O: M6xx стандарт IO 20/21, M3xx стандарт IO 24/21;

Аналоговый выход напряжения: 0-10 В;

PWM выход: только поддержка M3xxz

Тип инструмента: мульти-процесс, прямой ряд, диск;

Режим настройки инструмента: поддержка автоматической и ручной настройки инструмента;

Тип установки инструмента: фиксированная Настройка инструмента, плавающая Настройка инструмента, первая Настройка инструмента/вторая Настройка инструмента;

Методы компенсации: Компенсация зазора направления, компенсация радиуса, компенсация длины;

Алгоритм интерполяции: s-образный, круговой дуговой жесткий алгоритм, круговой дуговой мягкий алгоритм;

Язык: поддержка китайского и английского языков;

Программная сигнализация с ЧПУ: ошибка программы, ошибка в работе, ошибка при переходе, сигнализация с сервоприводом и т. д.;

Сеть: поддержка обмена файлами и удаленной онлайн-обработки файлов;

Выход открытого коллектора, максимальный выходной ток 500 мА, может непосредственно управлять реле;

Импульсное направление принимает дифференциальный выход, а максимальная интерполяция импульсной выходной частоты-1 МГц;

Режим управления шпинделя: многошаговая скорость (4 шага и 16 скоростей), аналоговый (0-10 В), серво шпиндель;

Совместимость со стандартными кодами G. Поддержка основного программного обеспечения CAD / CAM, таких как ArtCam, MasterCam, ProE и т. д.

Пользователь взаимодействует с внешним файлом через u-диск и работает полностью в автономном режиме;

Многоступенчатая предварительная обработка, адаптивное управление скоростью вперед траектории обработки, быстрая скорость обработки, высокая точность и хорошая непрерывность обработки;

Непрерывная высокоскоростная обработка небольших линейных сегментов, автоматически выбирая наиболее эффективный алгоритм среди различных малых линейных сегментных алгоритмов управления;

Поддержка обработки файлов большой емкости;

С памятью точки останова, функцией автоматической защиты от отключения питания, функцией обработки вблизи точки и назначенной обработкой линии;

Поддержка функции блокировки времени;

Поддержка четырех рабочих разрешений (гость, оператор, управляющий, супер-управляющий);

С автоматическим возвратом в место происхождения, возвратом в точку отсчета, сохранением заготовки и функцией загрузки;
