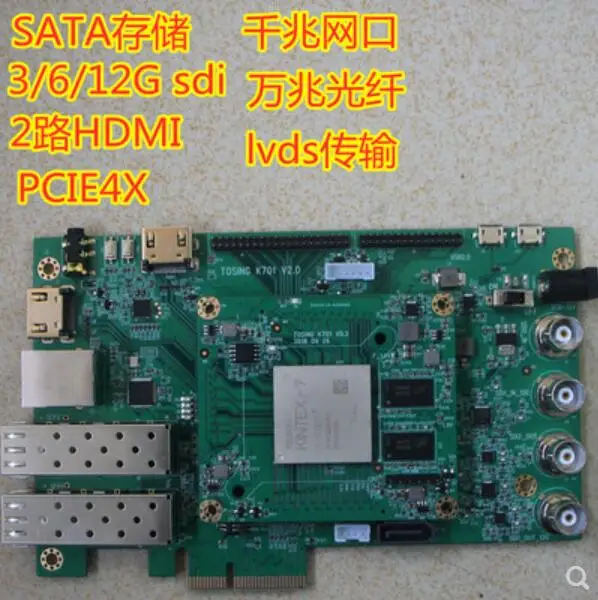

Для XILINX K7 FPGA макетная плата 6G SDI pcie SFP Fiber LVDS HDMI видеоплата (основная + Базовая плата)

Для XILINX K7 FPGA макетная плата 6G SDI pcie SFP Fiber LVDS HDMI видеоплата (основная + Базовая плата)

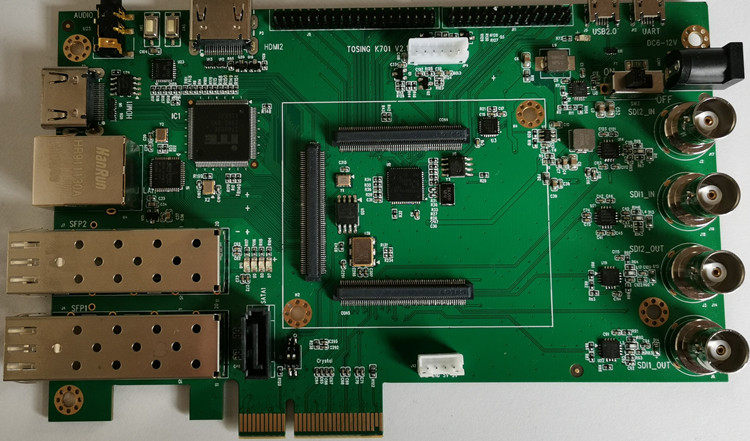

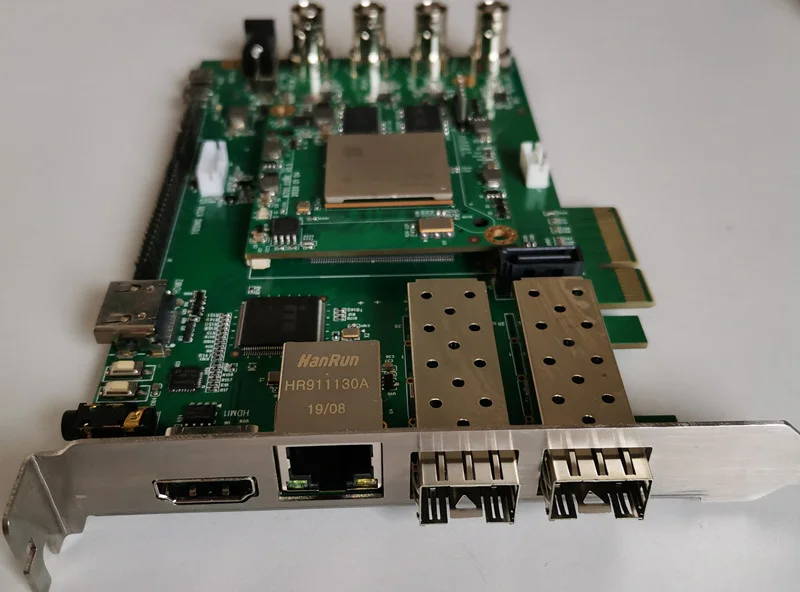

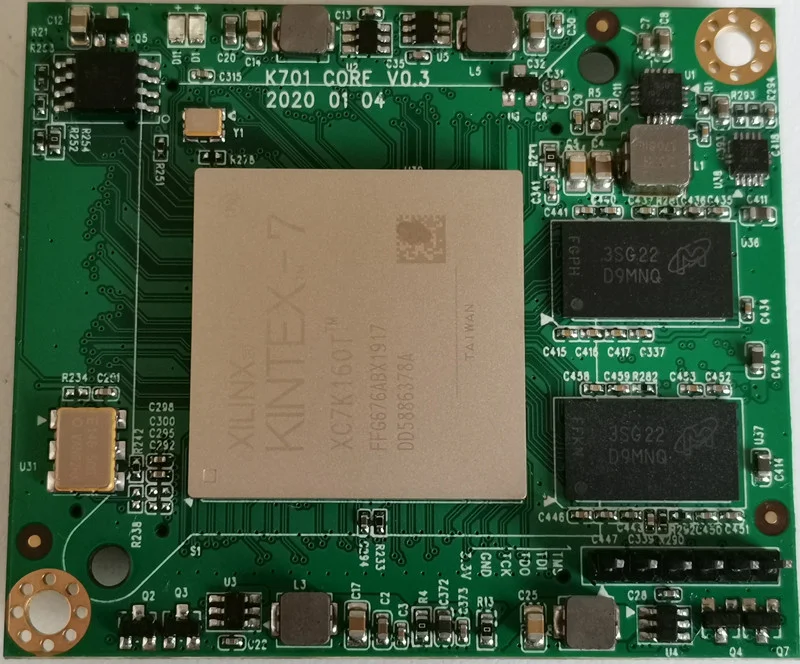

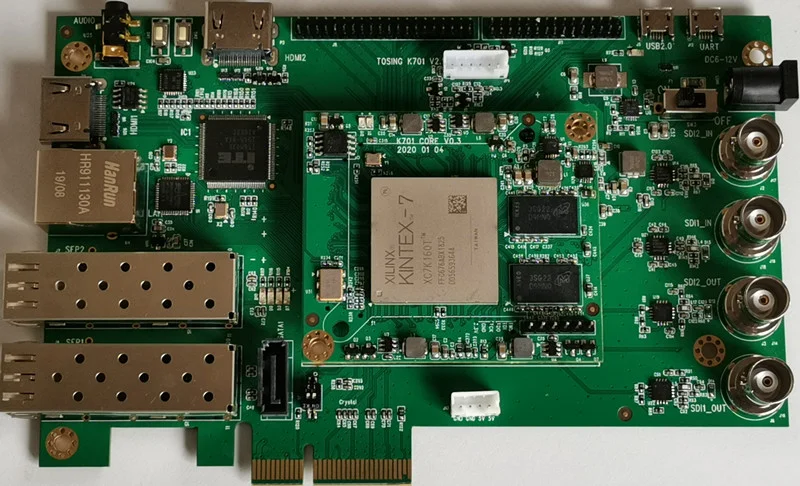

XILINX KINTEX XC7K160T-2FGG676 и XC7K325T-2FGG676 используются в плате, с 4 каналами SDI и PCIE4X, 1 канал HDMI может использоваться как вход и выход, и 1 канал HDMI декодирования чип для получения. 1 хост sata, двухканальный LVDS может выполнять вход и выход, 2 порта 10 Гигабитного волокна 50 IO, 1 гигабитная сеть, 1 последовательный порт, 1 USB2.0 2 ddr3, может разрабатывать различные видео, есть тестовые коды и руководства. Для выставления счетов требуется дополнительно 6 баллов

Брошюра, пожалуйста, обратитесь к сетевому местоположению, чтобы загрузить //pan.baidu.com/s/1HL2UFlcFRox42WeAzmJTrA код извлечения: d666

Не предоставляем исходный файл PCB, только предоставьте схему PDF. Код теста выглядит следующим образом (Vivado2018.3)

1. Пример программного обеспечения; Инструкции

2 процедуры тестирования PCIE DMA; Тестовый код Fpga, программа драйвера хоста

3. Три оптического волокна передачи тестовых обеспечить fpga волокна verilog тест проекта исходный код

Контроллер памяти 4 DDR3 обеспечивает тест-код mig7, включая Считывание/запись памяти

5 12 I s аудио testNt и обеспечивает аудио 48 k, i2s аудио тест, выход на внешний корпус

6 портов HDMI;

6 предоставляет 1080 p60hz HDMI отправить видео тест исходный код, чтобы обеспечить 1080 p60hz

HDMI получение тестового бит, fpga внутренний может автоматически определить edid.

HDMI прием и отправка TMDS находятся внутри логической реализации FPGA

Тест на интерфейс 7 Ds; Предоставляем 2 комплекта тестовых точек, код экрана, одноканальный и двухканальный дисплей, исходный код

8 Sdi получает; Обеспечивает адаптивный sd и hd, 3g, 6g приемные процедуры, струны t source solution

9 Sdi для отправки; Предоставьте широкий диапазон разрешения, чтобы отправить пример исходного кода

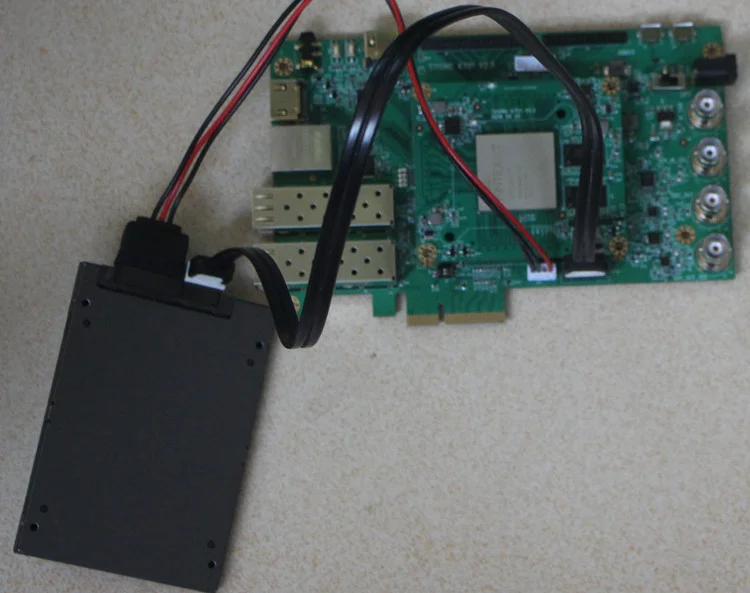

10 SATA жесткий диск для чтения и записи предоставляется SATA тестовый бит файл (исходный код)

11 SDI входной сигнал передачи; HDMI outputобеспечить исходный код для справки

12 0 v5640 камера 0 v5640 вход камеры, после ddr3 кэш hdmi выходной тестовый код

13 камер Linklvds входной исходный файл

14 sd-карт testassure класс 4 sd-карта чтение и письмо тест исходный код

15 1 таким образом, мы предоставим UDP получает исходный код

16 USB Последовательный порт обеспечивает usb Последовательный порт тест исходный код

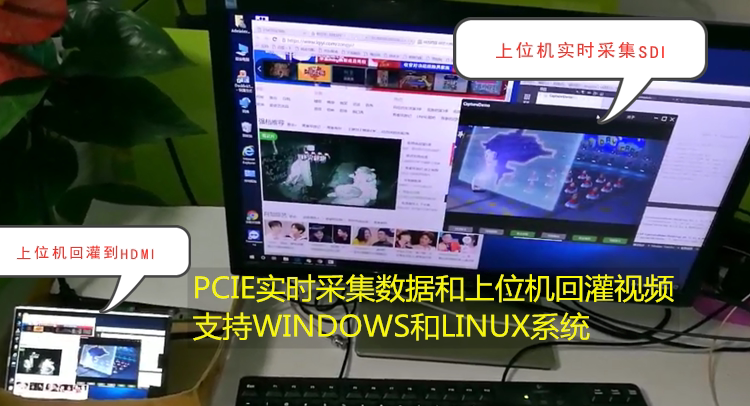

17 PCIE SDI signal acquisitionобеспечивает Windows driver version (VS) source и LINUX driver, предоставляет PC display исходный код для коллекции QT, предоставляет FPGA logic end assembing SDI source

18 PCIE впрыска сигнала к HDMI outputобеспечить Windows и Linux исходный код драйвера, источник впрыска ПК, и обеспечить fpga логический конец получить PCIE источник данных к выходу HDMI

19 SDI волоконно-оптический Трансмиссия предоставляет FPGA получение оптического волокна пример SDI и отправить исходный код

20 SDI кольцо памяти обеспечивает SDI вход, выход снова после DDR3 SD1 источник видео!

21 июня gasdi processconsure adaptive SDI режим приема сигнала, 6g String t source solution

22 SDI turn 22 HDMI вход outputобеспечить HDMI вход RGB, SDI серии радиоуправляемого источника сигнала.

Список поставки нижней пластины + основной пластины (одножильная пластина без следующих аксессуаров):

Одна перегородка из нержавеющей стали PCIE 304

1 usb-кабель для передачи данных (поддерживающая плата UART)

Один адаптер питания

1 SDI Линия электропередачи (1,2 м)

1 радиатор (325T с вентилятором, 160T без вентилятора)

1 Загрузчик (покупка в течение посылка)

Удлинительный кабель Usb (в комплекте с Загрузчиком)

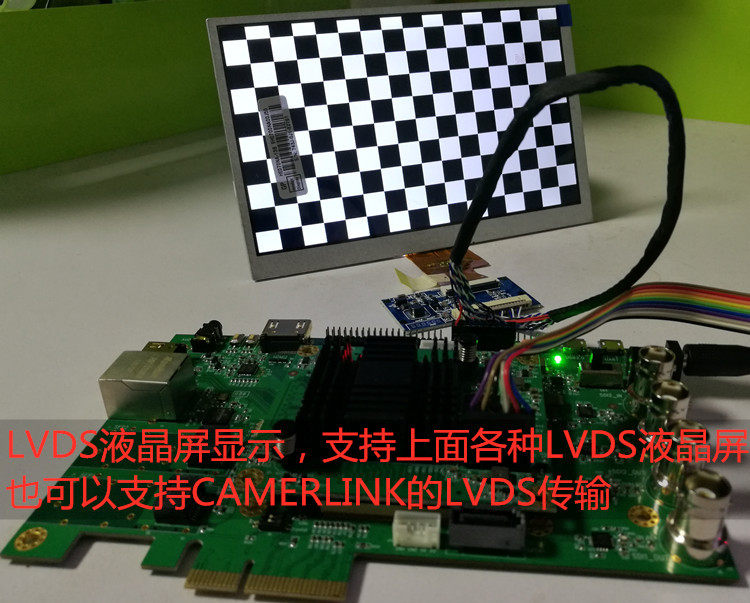

Эффект ЖК-дисплея LVDS (ЖК-экран приобретается отдельно)
