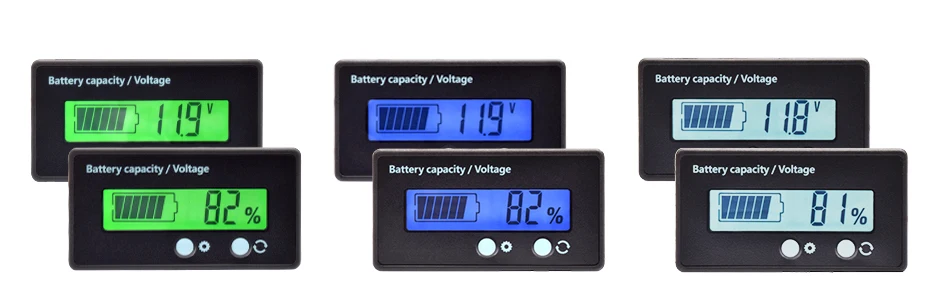

12 В/24 В/36 В/48 В свинцово-кислотный Lifepo4 индикатор емкости литиевой батареи светодиодный цифровой вольтметр тестер автомобильный измеритель напряжения мотоцикла

Особенности:
Емкость аккумулятора и измеритель напряжения.
ЖК-экран с подсветкой.
Долгий срок службы кнопки с комфортным ощущением руки.
Оснащена ПВХ-пленкой, поверхность водонепроницаемая.
Изготовлен с пряжкой, без установки винта.
Универсальный измеритель емкости аккумулятора, необходимо настроить самостоятельно.

Спецификация:
Цвет: белый, зеленый, синий
Материал: АБС-пластик

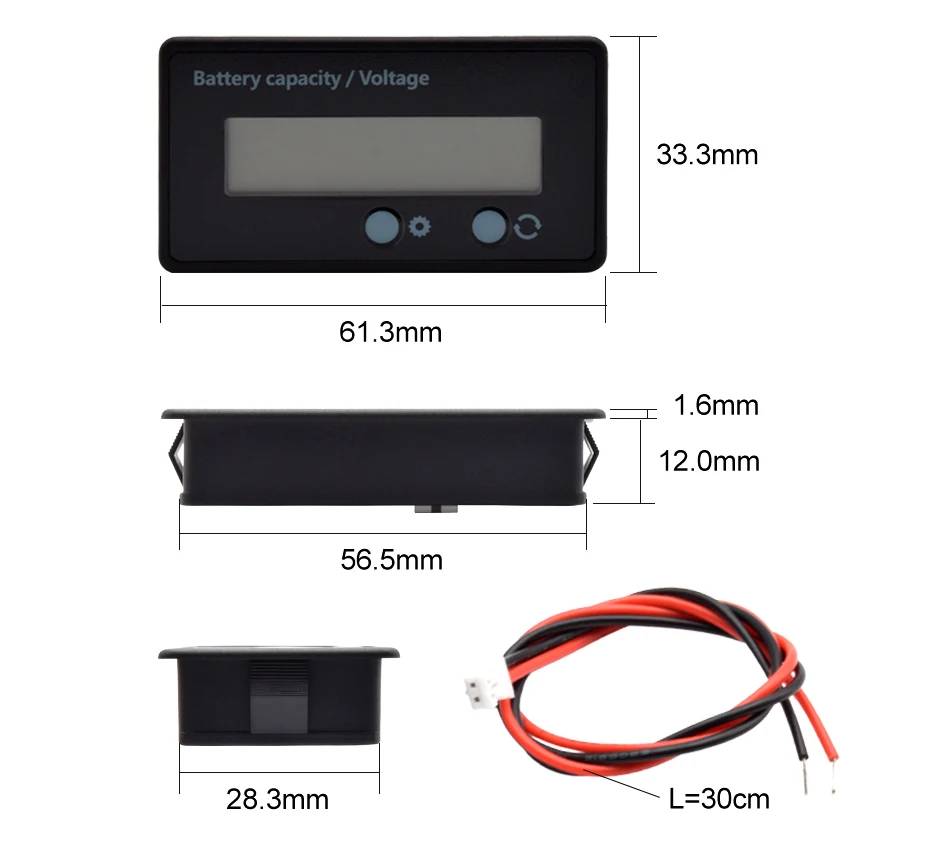

Размер: 61,3*33,3*13,5 мм
Длина кабеля: 30 см
Диапазон напряжения: 6-63 В постоянного тока (не превышать напряжение)
Ток нагрузки цепи: <5 мА
Подходит для: 2S-15S литиевая батарея; 12V, 24V, 36V, 48V свинцово-кислотная батарея; 3S-16S литиевая железная фосфатная батарея

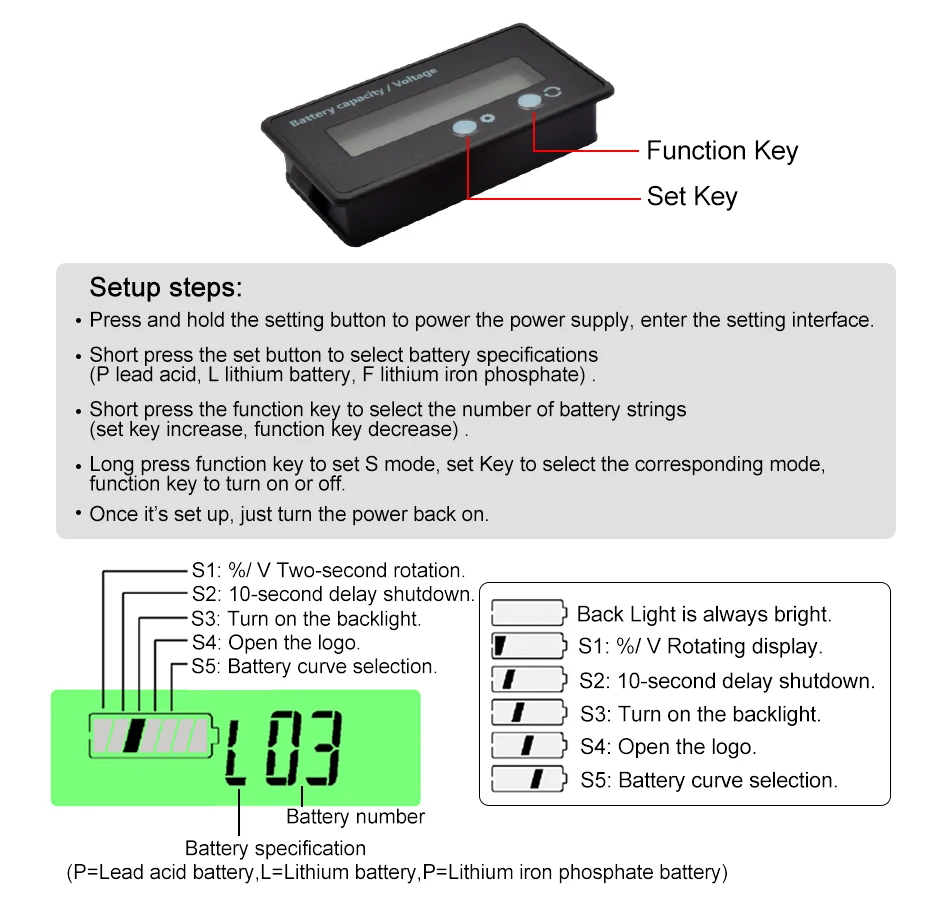

Процедура настройки:
1. Отсоедините блок питания модуля, нажмите и удерживайте кнопку установки до включения модуля. На дисплее показаны параметры настройки тока;
2. Короткое нажатие клавиши Set для выбора P / L / F(Р = 12V свинцово-кислотный, Л = 3,7 V литиевая батарея, F = 3,2 V литий-железо-фосфатный аккумулятор);
3. Короткое нажатие функциональной клавиши, чтобы установить количество шнура батареи (набор клавиш увеличивается и функциональная клавиша уменьшается);
4. Нажмите функциональную клавишу в течение длительного времени, чтобы войти в расширенный интерфейс настройки, используйте клавишу Set для выбора S1-S5, нажмите клавишу Function, чтобы выбрать или отменить текущий режим(В продвинутом режиме маленькая ячейка В символе батареи соответствует S1-S5. Например, S3 соответствует третьей небольшой ячейке, дисплей означает, что он должен быть выбран, а отображение не означает, что он будет отменен);
5. Активируйте питание после установки. Модуль автоматически сохраняет данные настройки.
Е. Г. Мощность литиевой батареи 10, включите процент мощности и автоматический дисплей вращения напряжения (режим S1)
Операция: Отключите питание модуля дисплея, нажмите и удерживайте клавишу Set, включите модуль, нажмите клавишу Set в течение короткого времени, чтобы выбрать L, нажмите клавишу Function для выбора 10, нажмите функциональную клавишу в течение длительного времени, чтобы выбрать S1 и затем перезарядить.

Инструкции по установке:
S1: %/V Поворот дисплея в 2s
Процент мощности и напряжение отображаются в свою очередь рекурсивно и автоматически;
S2: бездействие сна в 10s
Автоматический Режим сна после отображения емкости аккумулятора в течение 10 с, экономия энергии, нажмите функциональную клавишу для пробуждения дисплея питания в течение 10 секунд;
S3: Включение подсветки
Дисплей питания включает или выключает подсветку питания;
S4: покажите логотип (применимо к маленькому значку батареи)
Значок логотипа расположен в нижней части символа батареи на левой стороне ЖК-дисплея, включается и показывает логотип;
S5: выбор режима разрядки
Мощность Отображает два вида кривой разряда батареи, различные среды преобразования для выбора подходящих режимов разрядки батареи

Упаковочный лист:
1 * Цифровой вольтметр (3 цвета на выбор)
1*30 мм линия

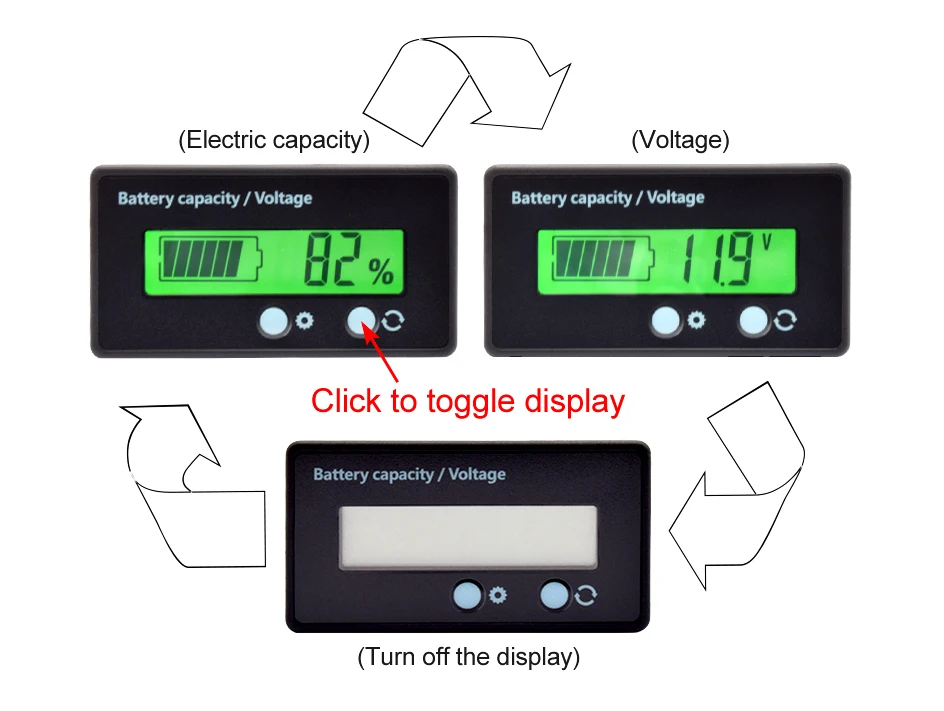

Вручную переключить емкость батареи/напряжение/выключить

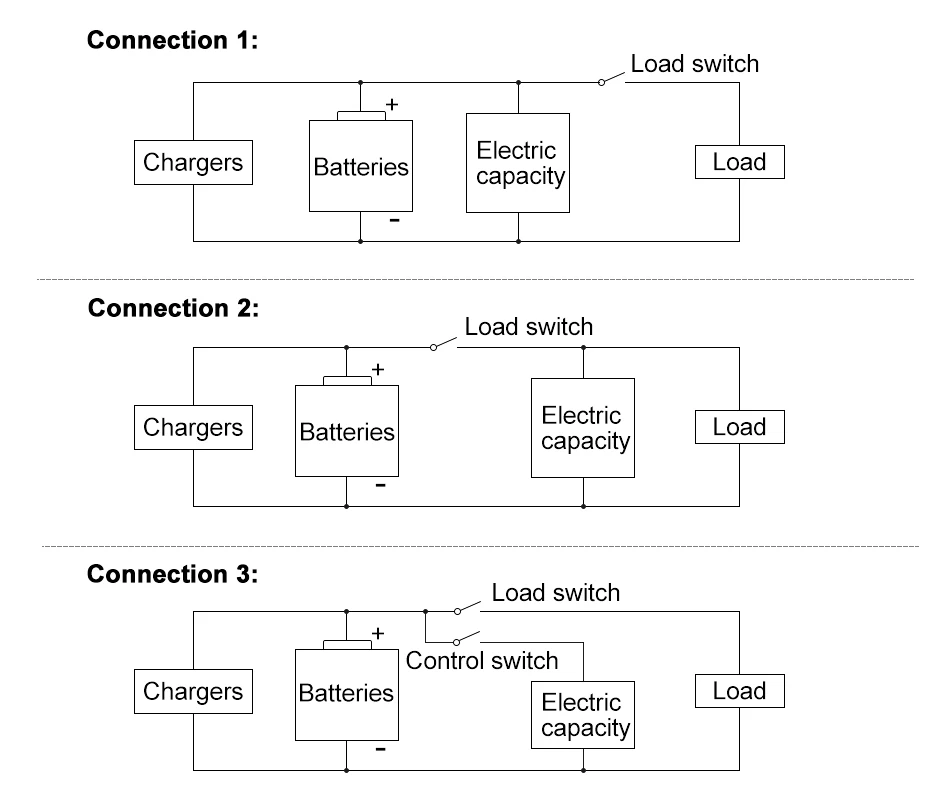

Схема проводки
