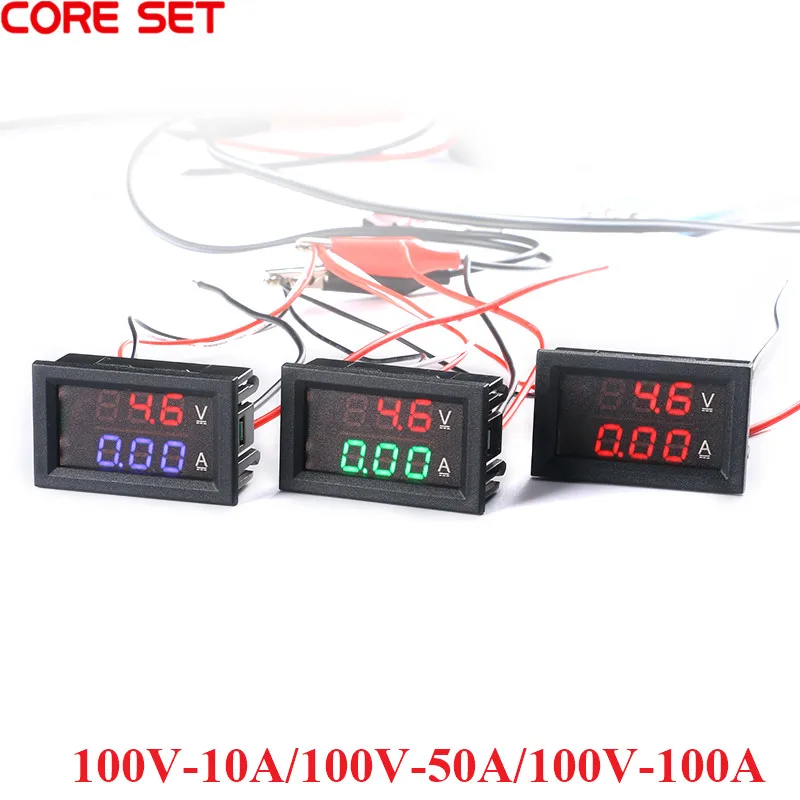

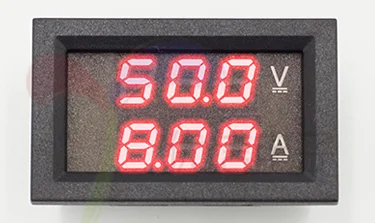

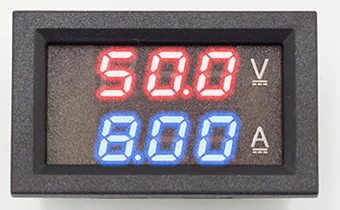

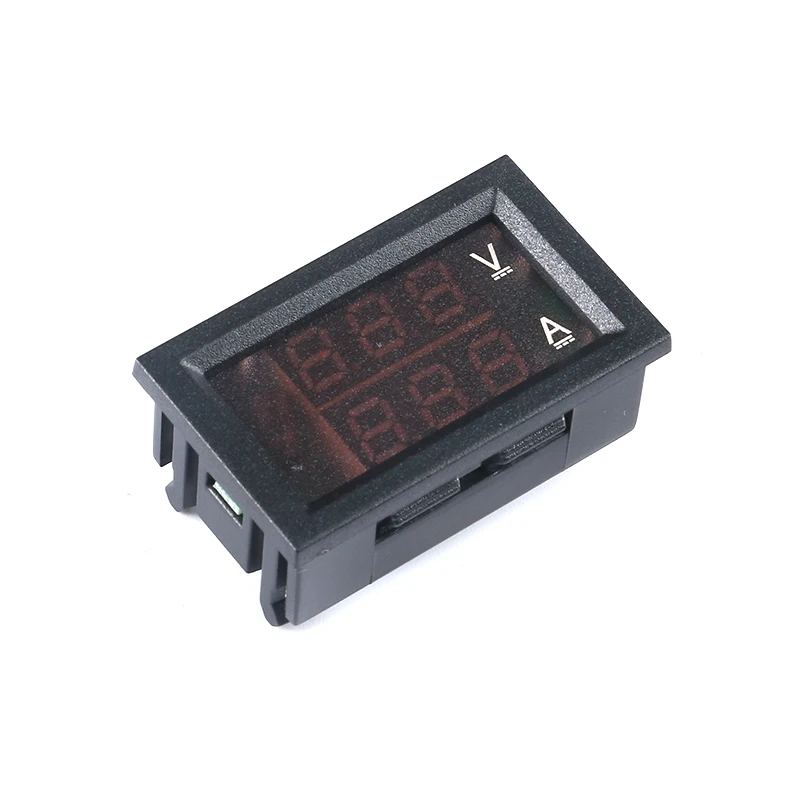

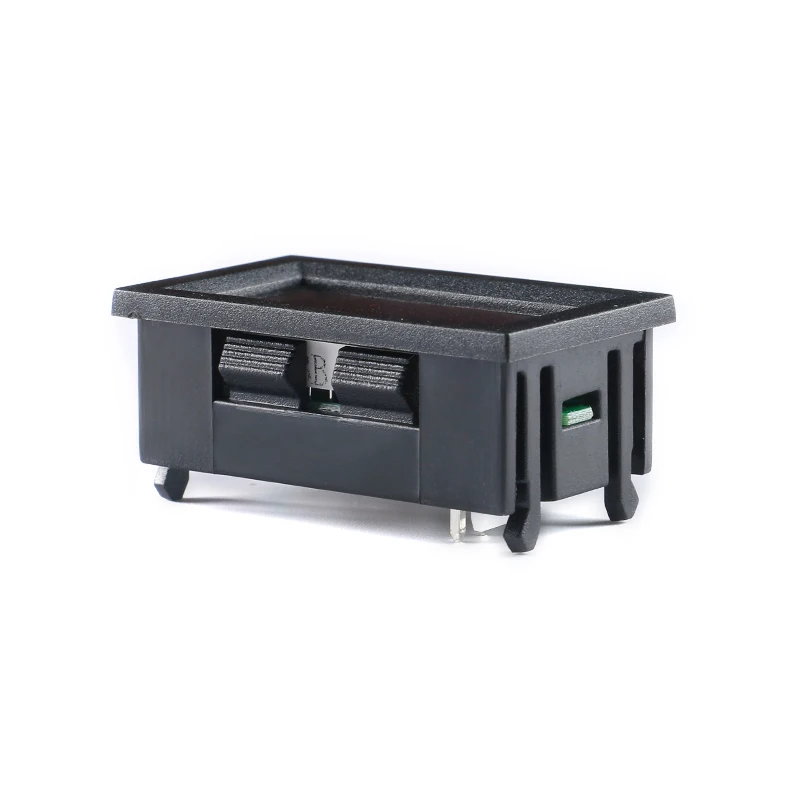

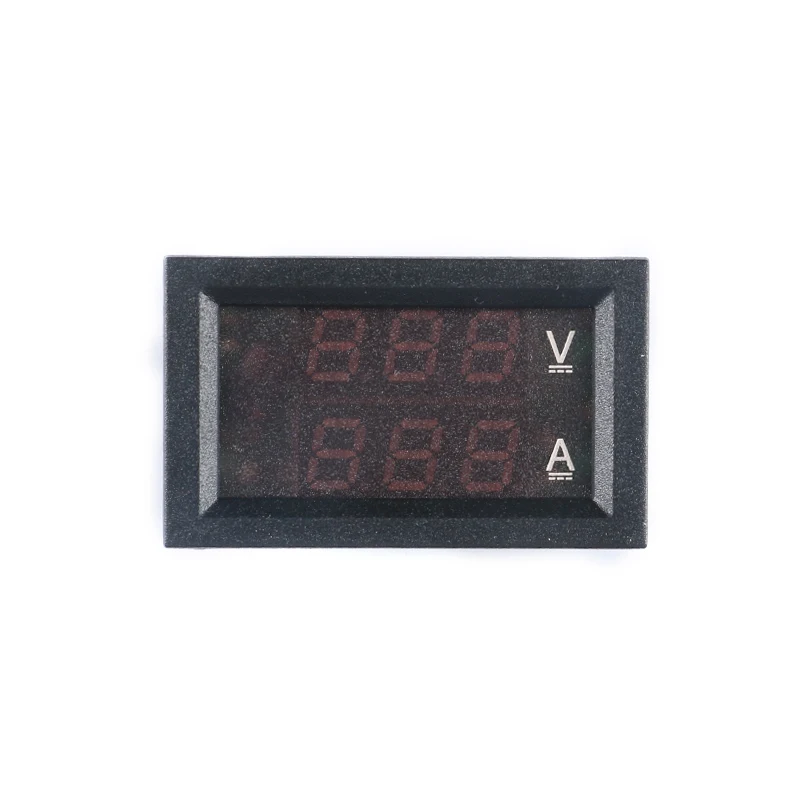

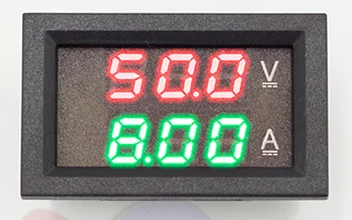

Цифровой измеритель напряжения с двойным дисплеем тока 100 в 10 А 50 а двойной

Цифровой измеритель напряжения с двойным дисплеем тока 100 в 10 А 50 а двойной

1. Этот двойной дисплей подходит для покупки и использования техниками с некоторыми электрическими и электронными техническими знаниями.

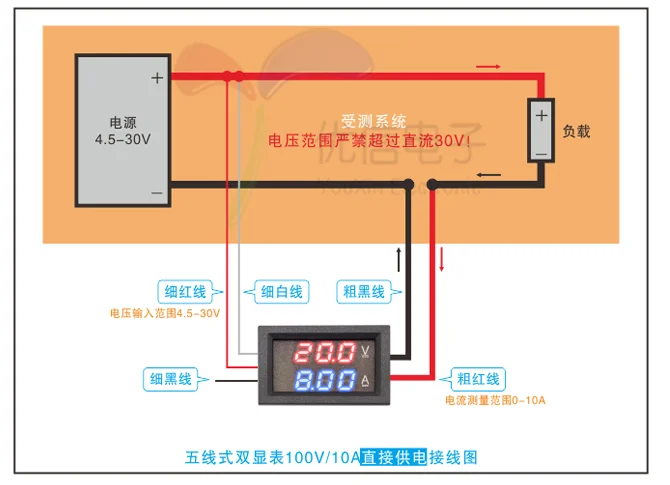

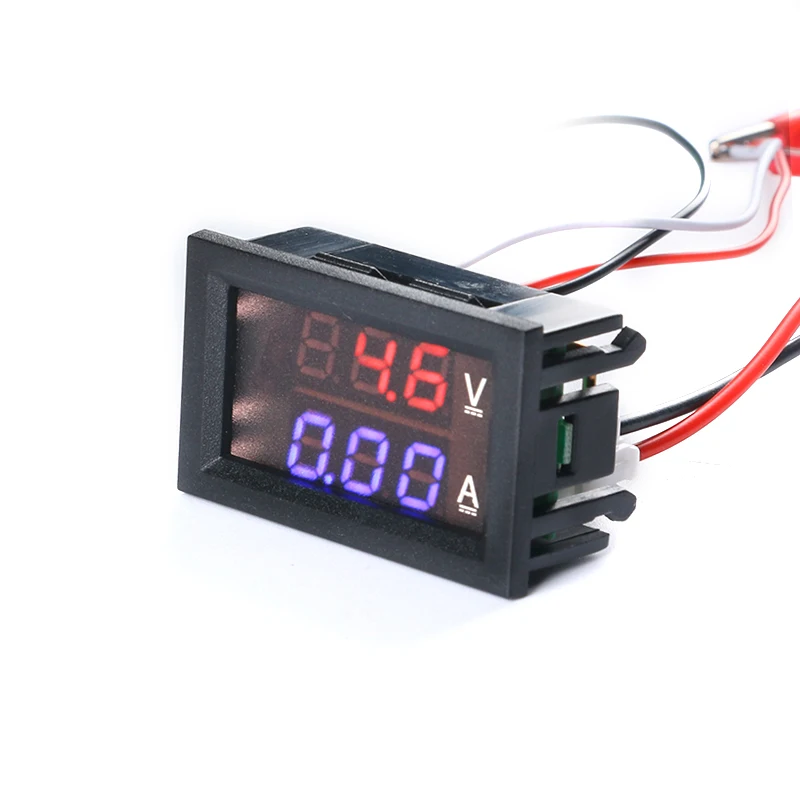

2. Источника питания Диапазон напряжения для вождения этот двойной дисплей метр 4,5-30V. Когда напряжение испытанной системы цепи соответствует этому диапазону, вы можете напрямую взять электричество из испытанной цепи. Тонкие красные и черные провода являются проводами подключения питания; Когда напряжение тестовой цепи превышает 30 В, двойной дисплей должен быть оснащен специальным адаптером питания. Выходное напряжение адаптера питания должен соответствовать диапазон 4,5-30V, а также рекомендуется сначала

Используйте 5-20 в.

3. 100V10A является встроенным шунтом, 100V50A и 100V100A необходимо использовать внешний шунт. Для внешнего шунта, перед включением на двухдисплейный счетчик, необходимо сначала подключить провод между двухдисплейным счетчиком и шунтом.

4. Ток должен быть выбран из низкого конца. То есть: ток цепи в тестовом режиме протекает сначала через нагрузку, а затем через метр (или шунт, подключенный к метру). В противном случае это вызовет мгновенное повреждение двойного дисплея.

5. Концепция источника питания и нагрузки тестируемой системы: при разрядке батарея, импульсный источник питания, трансформатор и т. д. обеспечивает энергию для источника питания; Сопротивление, светильник, двигатель или другие электрические приборы, которые потребляют энергию, это нагрузка. При зарядке зарядные устройства, генераторы и солнечные панели являются источником питания, а различные заряженные батареи-нагрузками.

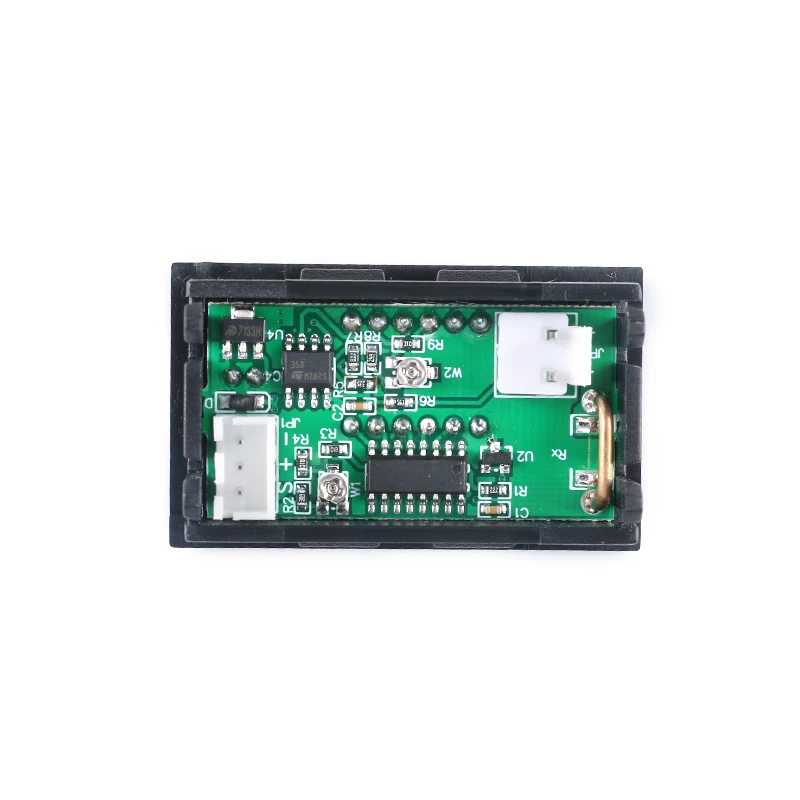

6. W1 на печатной плате этого двухдисплейного счетчика предназначен для измерения калибровки напряжения и тонкой регулировки, а W2 предназначен для измерения калибровки тока и тонкой регулировки. Двойной дисплей был точно откалиброван при выходе из фабрики, пожалуйста, не регулируйте его по желанию.

7. Двойные счетчики дисплея 100V50A и 100V100A должны быть подключены к шунту соответствующего диапазона, прежде чем они могут быть использованы, и шунт должен быть подключен к питанию, В противном случае это вызовет мгновенное повреждение двойного дисплея. При подключении шунта два больших провода тока должны быть закреплены на большом винте шунта, а провод, соединенный с двойным дисплеем, должен быть подключен к маленькому винту. В противном случае это приведет к большим ошибкам.

8. При возникновении проблем с подключением или использованием, пожалуйста, обратитесь к следующим возможностям: a. Нет дисплея или ненормального дисплея: Этот двойной дисплей требует источника питания постоянного тока, пожалуйста, проверьте, не использует ли источник питания фильтрацию большого конденсатора или пульсация источника питания слишком велика; B. Напряжение дисплея может присутствовать нормальная Текущий Дисплей 0,00 или 0,0: схема отбора проб ошибка соединения приведет к тому, что эта ситуация, пожалуйста, вернитесь к элементу предосторожности 5 и обратитесь к схеме подключения, чтобы разобраться в этом

Концепция источника питания и нагрузки. Обратите внимание, что в той же системе концепции источника питания и нагрузки отличаются при разрядке и зарядке. C. Текущий Дисплей неточен: когда земля ведущего источника питания двойного дисплея и земли системы под испытанием были разделены, пожалуйста, отключите тонкий черный провод. D. Когда измеренное напряжение или ток равны нулю, дисплей с двойным дисплеем не возвращается к нулю: сначала проверьте, правильно ли подключена схема, во-вторых, проверьте, слишком ли велика пульсация привода двойного дисплея и слишком ли длинна Схема выборки, чтобы вызвать помехи. Как правило, это не влияет на нормальное использование, когда он не сбрасывается до нуля.
