Смарт BMS 6s-1 6S 40A 80A UART RS485 может связываться с приложением программное обеспечение

Смарт BMS 6s-1 6S 40A 80A UART RS485 может связываться с приложением программное обеспечение

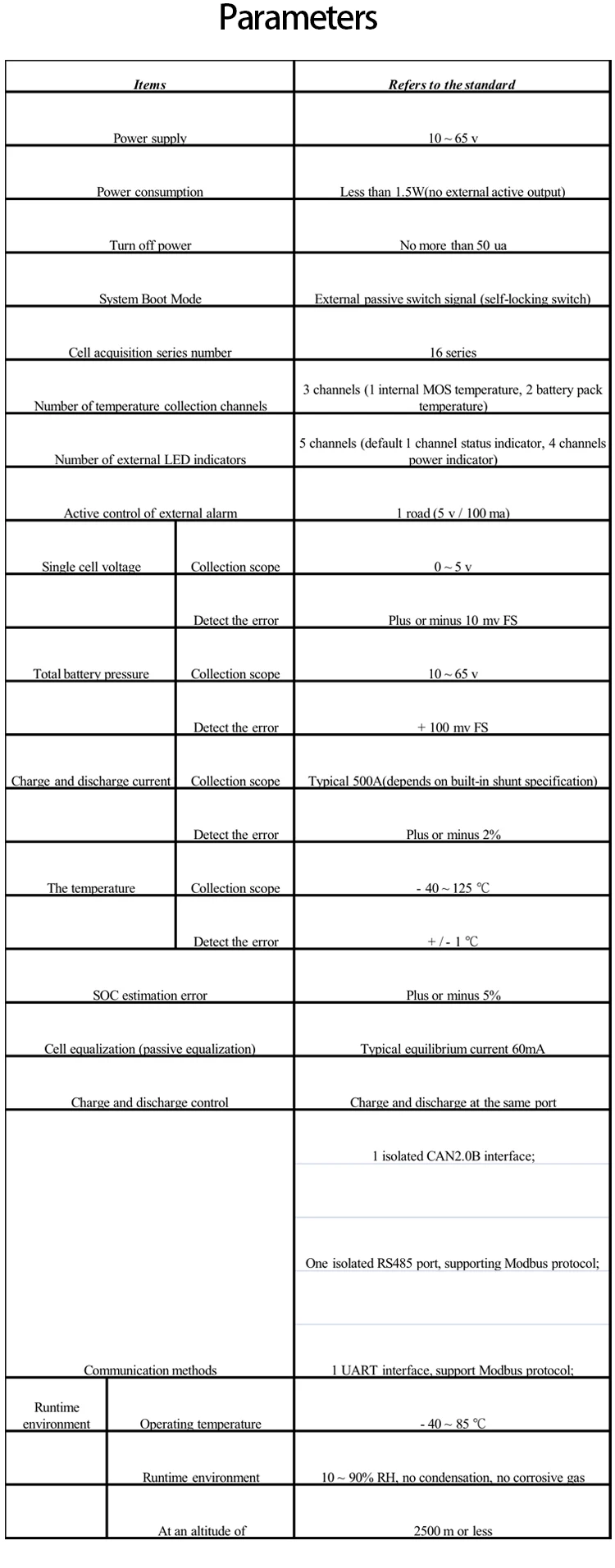

Параметры

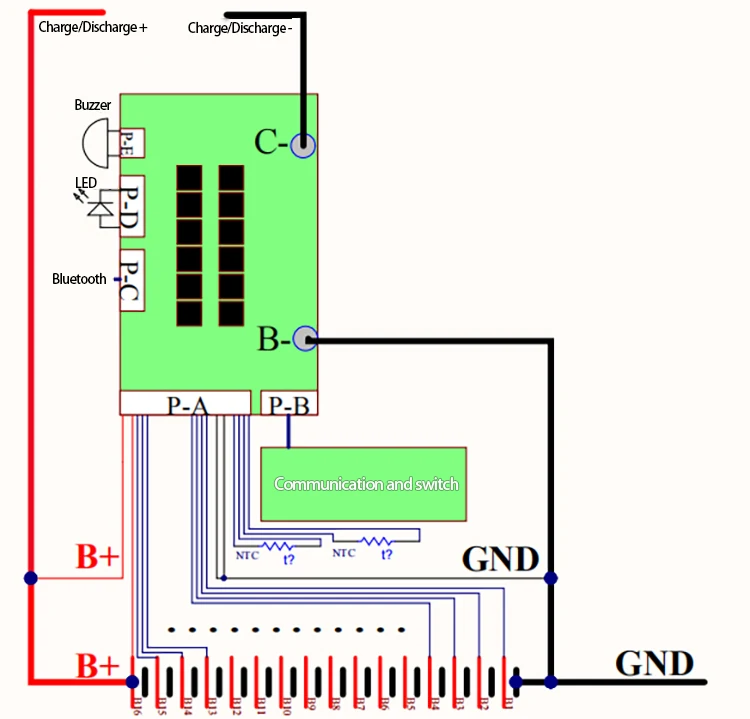

Процесс проводки

1. B-толстая проволока была сварена, и подтверждено, что сварка является надежной (наша компания обычно сварывает синий провод, который подключен к отрицательному электроду батареи)
2. C-толстая проволока была сварена, и подтверждено, что сварка надежна (наша компания обычно сварывает черный провод, который выводится как отрицательный электрод заряда и разряда)
3. Подключите зарядный кабель P-A от B-до B +, И убедитесь, что серийный номер кабеля соответствует ожиданиям (кабель для сбора аккумуляторов полный отрицательный терминал аккумулятора подключен к двум тонким черным кабелям, И общий положительный терминал соединен с двумя тонкими красными кабелями). Убедитесь, что соединительная планка плотно соединена с портом без какого-либо зазора. (Все вставки и строки должны быть плотно вставлены, не оставляя зазоров)
4. Подключите p-E и P-F линии измерения температуры для подтверждения надежности.
5. Подключите дисплейную линию и подтвердите, что линейная серия соответствует ожидаемому (как правило, наша компания производит пробки, но если это необходимо продлить, убедитесь, что последовательная линия)
6. Переключение и соединение линии связи, подтвердите надежность сварки
Особое внимание:
1. Сварка B-перед установкой линии сбора напряжения
2. Не сваривать батарею после вставки тестовой линии напряжения
3. Порядок работы вытягивания платы и подключения аккумулятора противоположен последовательности вставки

Требования к производству проводов

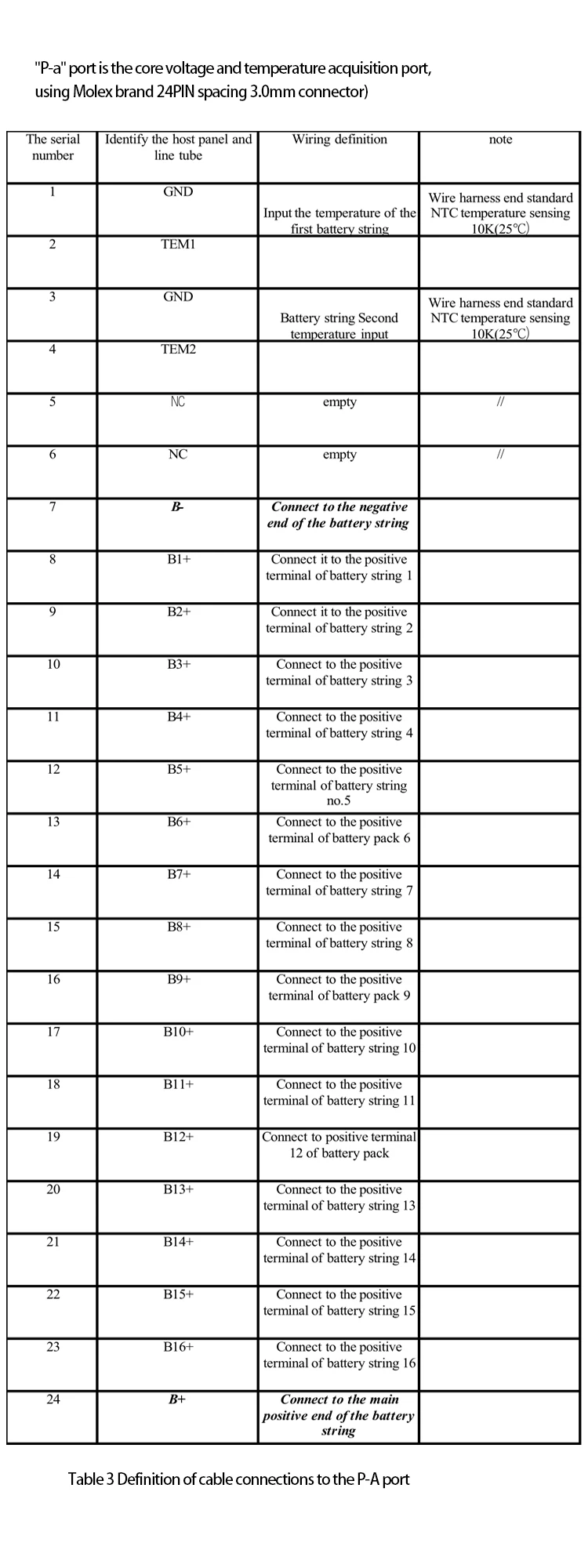

См. Описание определения интерфейса защитной платы в пункте 6 для соответствия кабеля с защитной платой. Он в основном разделен на: ① провод для приобретения ядра; ② проводка для связи и управления; ③ Линия электропередачи. Длина стандартная жгут проводов-0,6 метров. Все провода, за исключением линии электропередачи, 1007 высокотемпературных проводов. Линия электропередачи определяется в зависимости от фактического перегрузки по току, а конец жгута проводов отмечен соответствующим порядковым номером трубки. Компания также может настроить Проводные ремни в соответствии со специальными требованиями фактического сайта приложения.

Специальные инструкции

1. Проводка сборной линии ядра должна быть строго в соответствии с отметкой номера линии проводки. Разъем жгута проводов может быть подключен к защитной пластине только после обеспечения правильного и надежного электрических соединений всех линий сбора. Неправильная проводка может привести к непоправимому повреждению защитной пластины или повреждению ячейки. В тяжелых случаях могут возникнуть инциденты в области безопасности. Кроме того, Надежность подключения проводов может избежать выхода из строя при длительном использовании аккумулятора или в условиях высокой вибрации. Неисправность отключения вызовет соответствующий защитный механизм и повлияет на нормальное использование батареи.
2. После включения системы, при обнаружении ненормальных параметров или других сбоев, обратитесь к техническому персоналу компании вовремя. Не снимайте защитную пластину самостоятельно.
3. Из-за изменчивости сценариев применения литиевой батареи, разницы условий эксплуатации и особенностей периферийных компонентов системы. Если у вас есть особые требования или у вас есть сомнения относительно функции и производительности продукта, пожалуйста, обратитесь к нашему техническому персоналу.
