2022 новый блок питания JTAG для вспышки через j2534 работает для вспышки ECU-Soft OBD ЭБУ программатор блок питания

Описание:

Он совместим в автоматическом режиме с загрузочными программами, которые используют:

BOOT-OEM12, 12 pin OBD-II;

L-LINE, 15 pin OBD-II.

Инструмент имеет встроенные ограничительные резисторы тока на следующих сигнальных линиях:

Сброс-510 Ω;

BOOT - 510 Ω;

CNF1 - 220 Ω.

В завершение:
Все инструменты программирования выше используется для чтения и записи ECU, но отличается охватом ECU и методом чтения/записи.

Нет ограничений на модель автомобиля и год при использовании скамейки для чтения/записи данных.

Но если у вас есть чипы и коробки передач для чтения и записи, у вас должна быть вспышка. Плохо: требуется разборка. Скамейка не покрывает чипы и коробки передач, и OBD не может работать хорошо для чтения/записи gerabox.

Таким образом, вам лучше проверить ECU/коробка передач/чип перед покупкой.
Проверьте каждый список автомобилей на соответствующей странице товара.

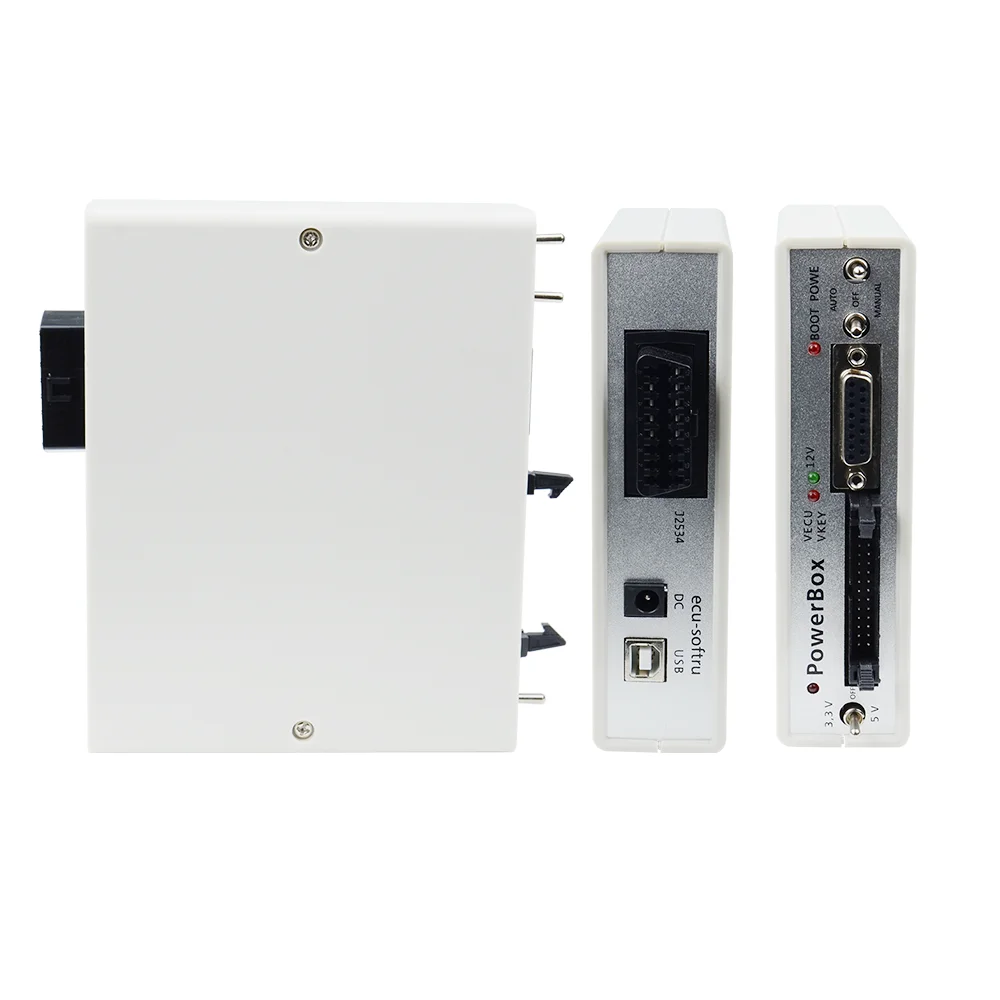

Инструмент оснащен многофункциональными соединителями, которые позволяют установить соединения гибко:

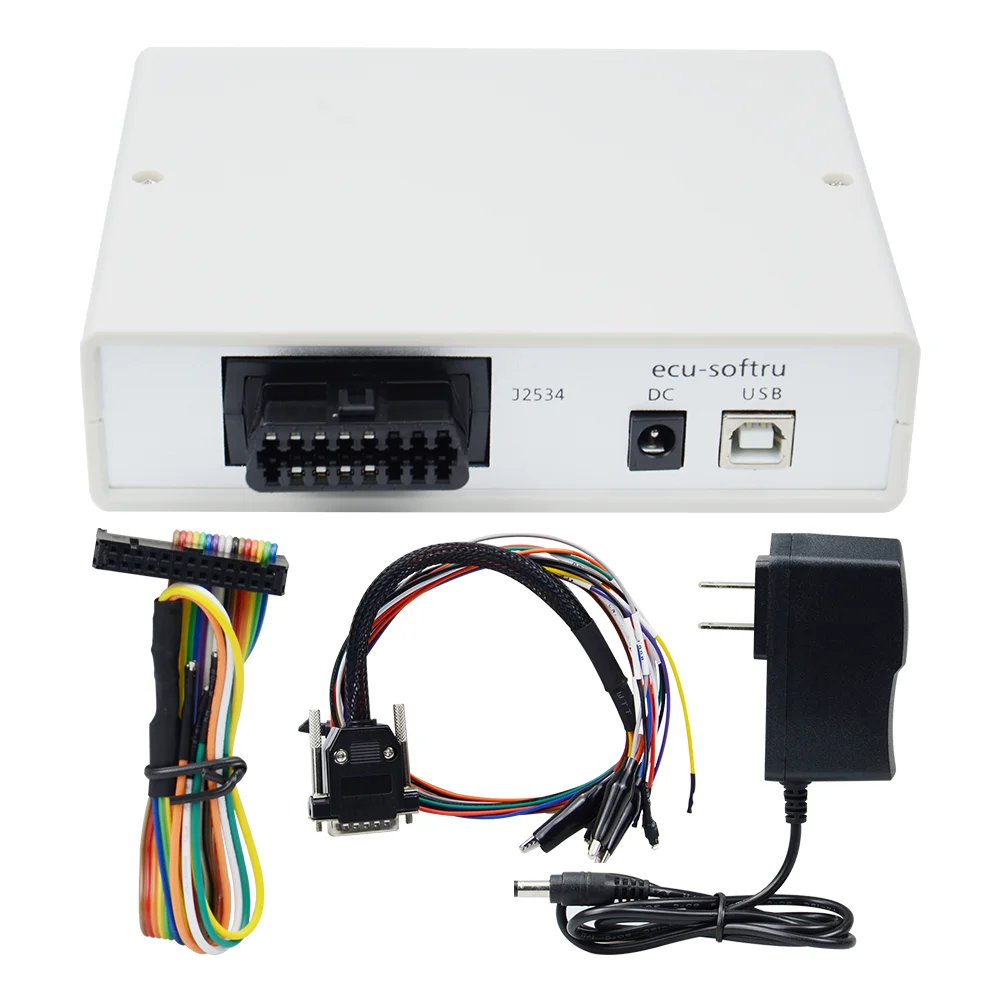

USB:

Предназначен для подключения к компьютеру. Он должен быть подключен, когда встроенный USB - UART конвертер включен; Для обновления программного обеспечения PowerBox; Во время перепрограммирования Renesas CPU;

DC:

Предназначен для питания встроенной цепи, а также подключенного ЭБУ. Рекомендуется использовать только качественные устройства с выходным напряжением 12 В. Во время чтения пароля, когда это невозможно в транспортном средстве, необходимо отметить, что высоковольтные преобразователи в ECUs потребляют довольно высокий ток в начале, что может вызвать защитный механизм или даже привести к повреждению блока питания;

J2534 (OBD-II-F):

Предназначен для подключения одноименного интерфейса к OBD-II;

DB-15:

Предназначен для подключения к основному разъему ECU. Рекомендуется использовать кабели 14P600KT02, 14P600KT03 или аналогичные кабели;

IDC-26:

Предназначен для подключения непосредственно к плате ECU или через адаптер к специальной головке. Рекомендуется использовать кабель 14P600KT06 или аналогичный кабель для Tricore GPT.

Рекомендуется использовать программное обеспечение Flash Development Toolkit для мигания для процессоров Renesas.

Элементы управления:

Инструмент имеет 3 переключателя для работы в различных режимах.

Мощность:

Контроль мощности. Инструмент имеет три режима питания к ЭБУ: Выкл позволяет удалить все сигналы питания и управления из IDC-26 и DB-15 разъемов; поставка с инструкцией питания на терминалы VECU и VKEY и на контрольные выходы в зависимости от выбранной тактики; Автоматическое, автоматическое управление, В этом режиме питание контролируется программой загрузки с L-Line сигналом (15 pin OBD-II).

Ботинки:

Одновременный контроль загрузки, сброса и CNF1 сигналов (3,3 V): Выкл, позволяет извлечь весь контроль сигналов от DB-15 разъем; Ручная тянет сброса и загрузки сигнала при температуре минус, И CNF1 до + 3,3 В; Автоматическое, автоматическое управление, в этом режиме загрузки, Сброс и сигналы CNF1 одновременно контролируются программой загрузки (12 pin OBD-II, OEM12).

GPT:

Dor для Renesas и для Tricore с GPT CPU. Необходимо использовать 5V во время работы с SH705x Процессоры, и в других случаях 3,3 V заключается в том, чтобы быть б/у.

Освещение:

Светодиодный около 5V/3,3 V переключатель показывает 5V или 3,3 V напряжения питания.

VECU, VKEY светодиодный индикатор напряжения VECU и VKEY.

Светодиодный индикатор 12 В указывает на напряжение питания.

Светодиодный индикатор загрузки указывает напряжение на выходе CNF1 (светодиодный индикатор работает как на входе, так и на выходе).

Посылка:

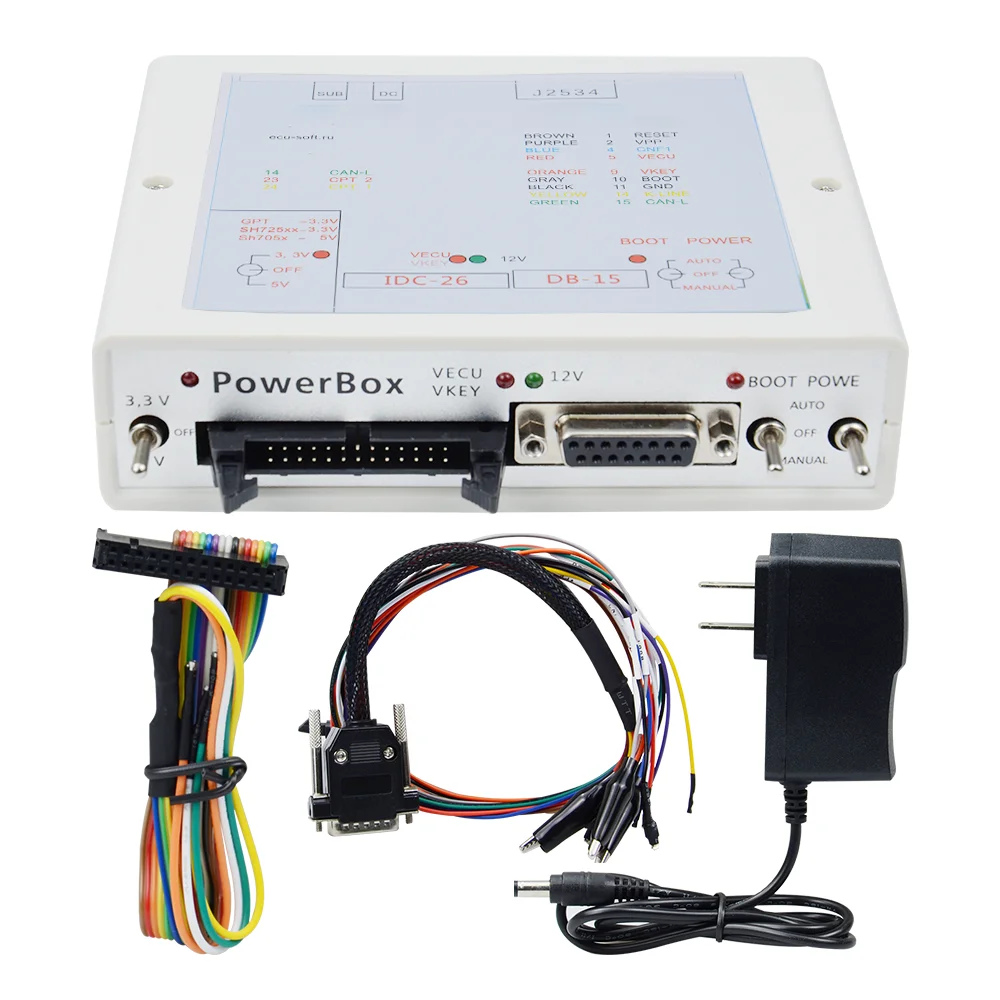

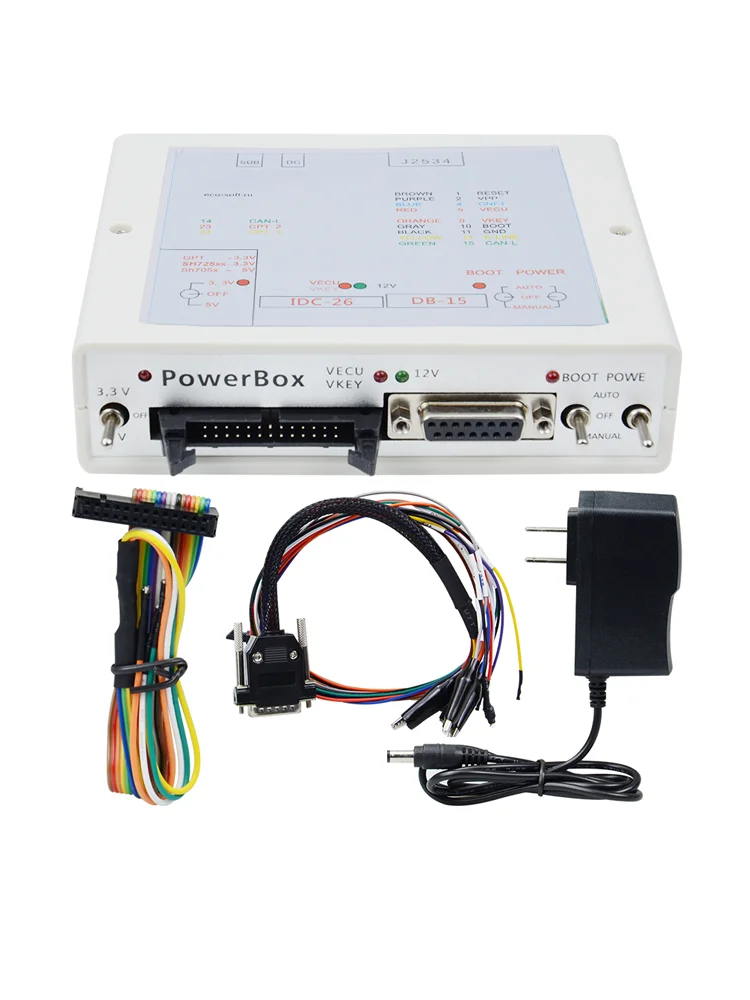

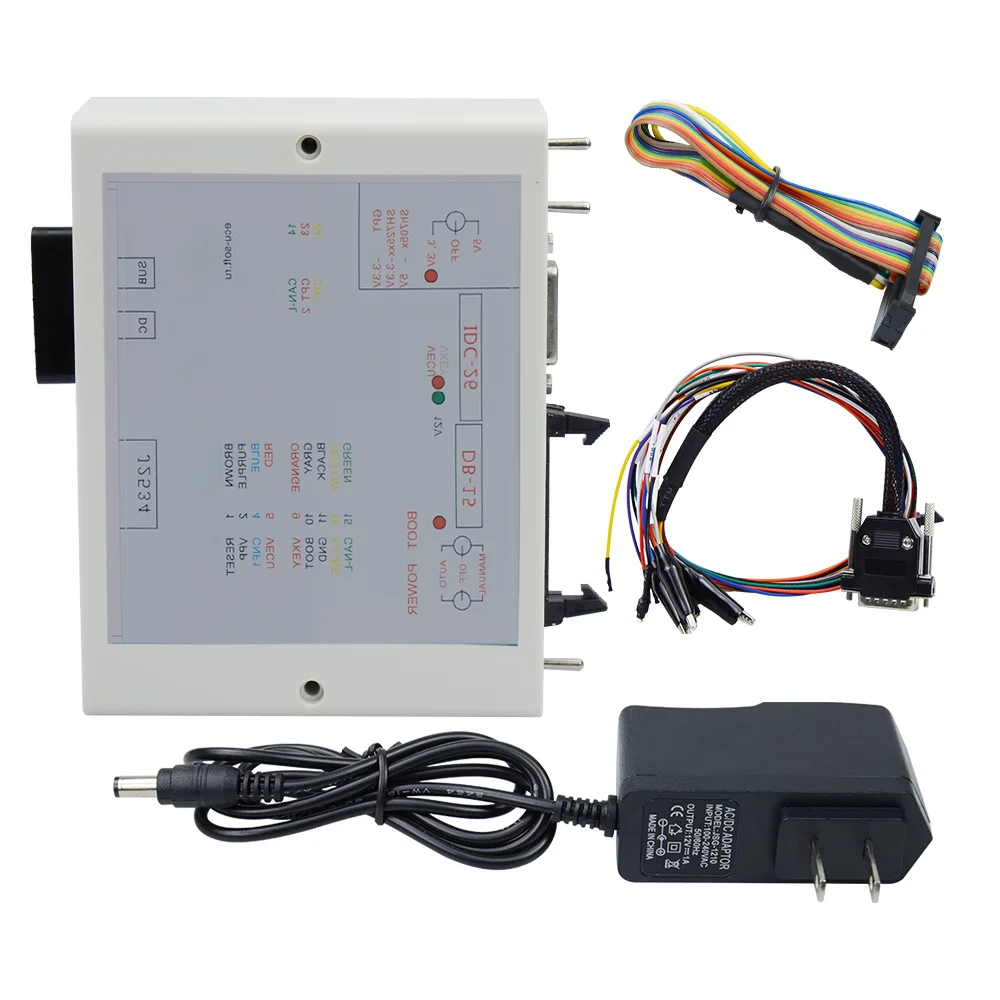

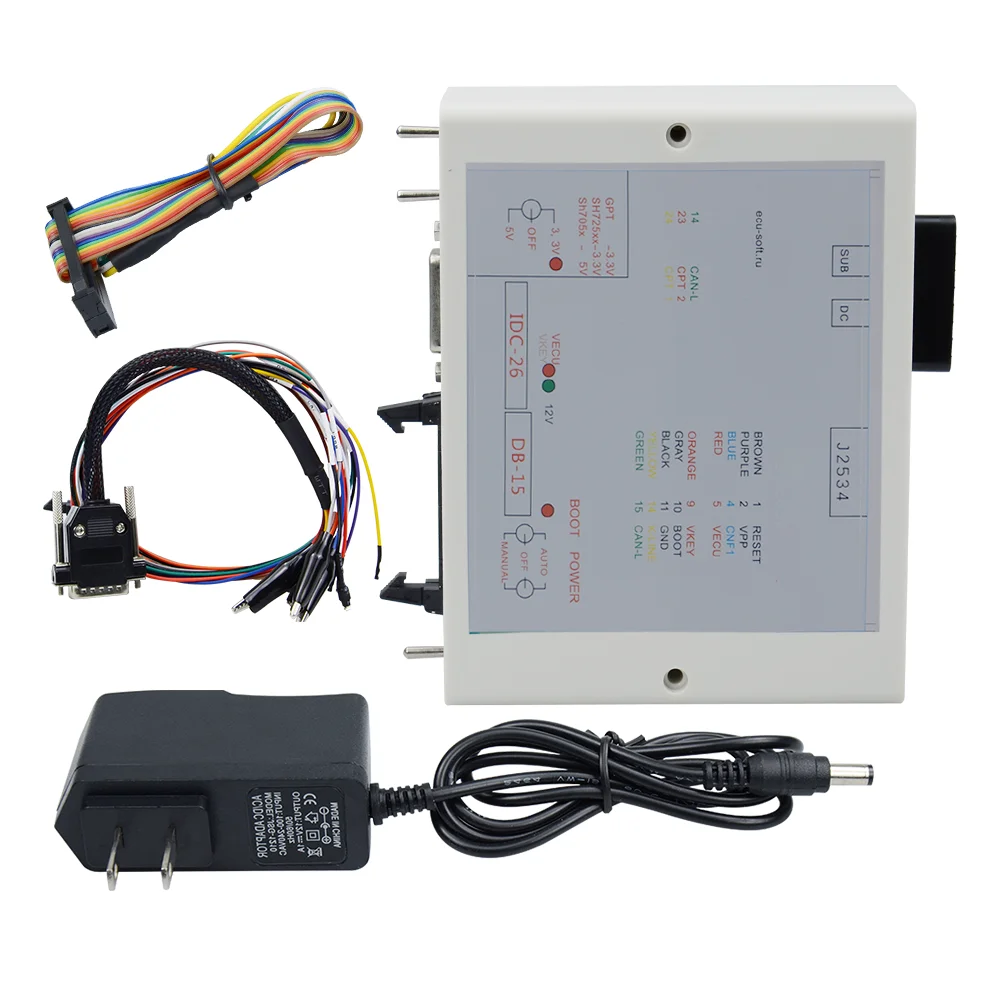

1 x PowerBox для вспышки

1 x Цветовая схема провода

ЦВЕТНОЙ кабель GPT-1 шт.

1 x штепсельная вилка зарядного устройства
