Линейные актуаторы с ходом 250 мм и кронштейном для медицинских устройств

Линейные актуаторы с ходом 250 мм и кронштейном для медицинских устройств

Модель

SRA3000

Напряжение

Постоянный ток 24 В

Скорость без нагрузки (мм/с)

5

10

15

20

26

30

40

50

66

88

110

Грузоподъемность (N)

3000

1500

1200

1000

800

600

400

400

300

200

100

Грузоподъемность (N)

3000

1500

1200

1000

800

600

400

400

300

200

100

Самоблокирующаяся Емкость (N)

4000

2000

1500

1200

1000

800

600

500

400

200

100

Напряжение

12 В постоянного тока

Скорость без нагрузки (мм/с)

5

10

20

30

40

66

Грузоподъемность (N)

2400

1200

600

400

300

200

Грузоподъемность (N)

2400

1200

600

400

300

200

Самоблокирующаяся Емкость (N)

2400

1200

600

400

300

200

Длина хода

50 мм-1600 мм

Мощность двигателя

60 Вт

Рабочая температура

-25 °C ~ + 85 °C

Концевые переключатели

Встроенный (не будет встроен, если с датчиком Холла)

Класс IP

IP45 / IP66

Материал

Алюминий, пластик

Материал зубчатой передачи

Пластик

Шум

30 дБ

Рабочая частота

10% макс 2 мин. Непрерывное использование

Внутренняя трубка

Алюминиевая трубка

Тип винта свинца

Тип T

Механический срок службы

Больше чем 30000 раз

Применение:

Телевизионная консоль. Диван для массажа. Электрическая кровать. Медицинское кресло. Электрическое оборудование ....

Дополнительная конфигурация

1. Датчик Холла 2. Магнитный датчик 3. Переключатель предела-Отзывы

Металлическая шестерня: шумный; Длительная работа вызовет металлическую усталость и легкость поломки из-за перегрева;
Пластиковая шестерня: тихий звук; Пластиковый стальной материал имеет хорошую прочность и не сломается из-за перегрева;
Пластиковые стальные шестерни используются все больше и больше мест, например, медицинское оборудование должно быть заменено пластиковыми стальными шестернями

S означает длину хода

Ход (мм)

Φ8 + Φ8 (по умолчанию)

Штепсельная Вилка + M6

L (мин) мм

L (макс.) мм

L (мин) мм

L (макс.) мм

250

373

623

356

606

1 шт. линейный привод + кронштейн

Модель

Линейный привод

Контроллер

Кронштейн

Ход

Магнитный датчик

Отзывы о концевом выключателе

Датчик Холла

S000

250 мм

Нет

Нет

Нет

Нет

Да

S100

250 мм

Да

Нет

Нет

Нет

Да

S010

250 мм

Нет

Да

Нет

Нет

Да

S110

250 мм

Да

Да

Нет

Нет

Да

S001

250 мм

Нет

Нет

Да

Нет

Да

S101

250 мм

Да

Нет

Да

Нет

Да

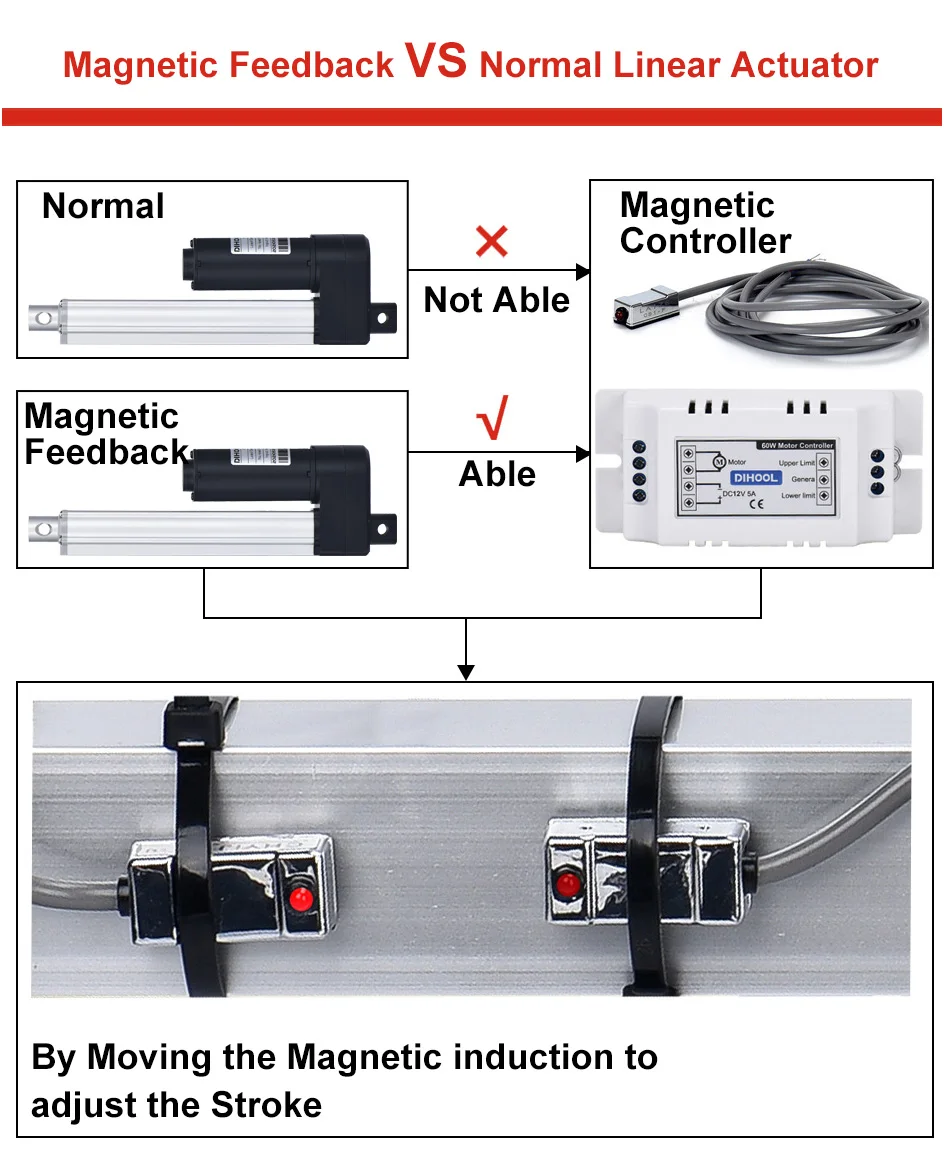

Встроенный магнит для привода

Когда привод имеет встроенный магнитный датчик, вы можете адаптировать длину хода стандартных приводов путем перемещения магнитного переключателя, чтобы привод мог регулировать длину расширения после выхода из фабрики. Существует большая потребность в различных длинах хода, особенно в тех областях, где уникальные приложения являются нормой, а не исключением. Интеграция датчика обеспечивает универсальное решение.
Например, 100 мм ход SRA3000 линейный привод, это длина расширения от 275 мм до 375 мм. Вы можете установить длину расширения от x до y (x

В первую очередь, Вы должны получить следующий список готов:
1, линейный привод с магнитным датчиком;
2, один или два нормально замкнутых магнитных переключателя (NC); (вам понадобится два, если вам нужно установить верхнюю и нижнюю длину расширения, иначе только один. Второй переключатель позволяет установить входящие и исходящие движения привода.).
3, один вперед и назадКонтроллер с верхним и нижним пределом

Второй, Проводите линейный привод, как следующее изображение (с нашим контроллером 5A 24V например.)

Последний, Закрепите магнитные переключатели на линейном приводе в том положении, которое вы хотите установить

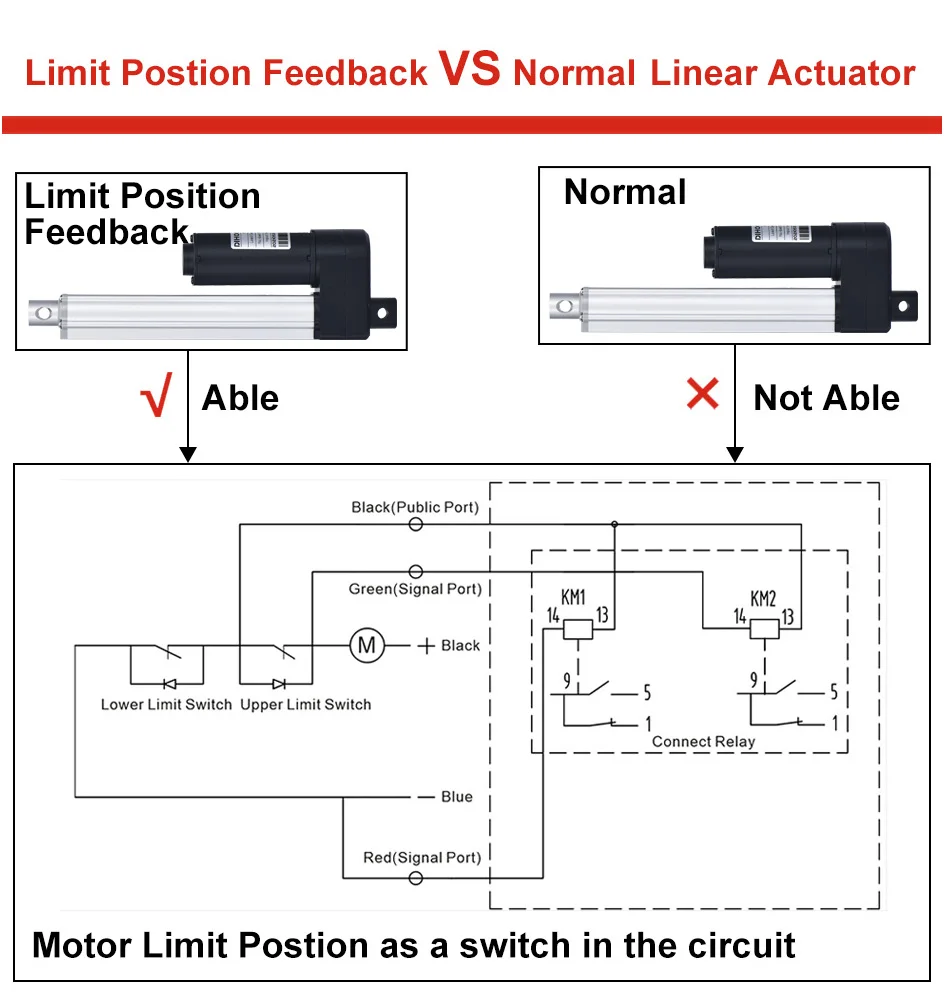

Отзывы ограничительных выключателей немного отличаются от датчика Холла или магнитного датчика. Отзывы ограничительных переключателей не предназначены для электрического линейного привода с позиционными отзывы, вместо этого они определяют точки запуска и остановки линейного привода.
Чтобы положить его просто, ограничительные переключатели устанавливаются в обоих конечных точках хода привода, и как только стержень привода соприкасается с ними, они отключают цепь. Это необходимое измерение, так как двигатель не знает, когда останавливать, и если не выключить в конечных точках, он может разрушить привод, сам, или даже привести к повреждению пользователей. На отзывы, в этот чехол, слегка ограничено, так как это несет ответственность только для сбора позиции отзывы на крайних положениях.
Рекомендуется установить реле, чтобы реализовать отзывы о встроенных сигналах на двух самых высоких и низких позициях

Некоторым приложениям пользователей нужны отзывы ограничительных переключателей для управления их системой. Вместо того, чтобы использовать механический триггер для отключения двигателя, приложение предпочитает иметь аналоговый сигнал как часть интегрированной системы управления. В настоящее время прогрессивная Автоматизация предлагает две различные конфигурации, когда дело доходит до ограничения отзывы переключателей.

Рекомендуется установить реле, чтобы реализовать отзывы о встроенных сигналах на двух самых высоких и низких позициях
Расширенный и втянутый механический концевой выключатель имеют общий сигнал. Это все равно обеспечит такое же открытое и закрытое состояние, но с одним меньшим количеством проводов.

Концевые выключатели отзывы могут быть предоставлены сигнала необходимо, чтобы включить или выключить индикатор светильник и оповещать пользователя о том, что устройство достигла финальной позиции. Это обычное применение для оборудования сборочной линии, где оператор обычно находится вдали от привода, и они полагаются на индикаторы панели управления, чтобы уведомить их о состоянии операции. Это также может быть использовано в качестве избыточности в цикле управления, чтобы обеспечить дополнительную гарантию безопасности для пользователя.

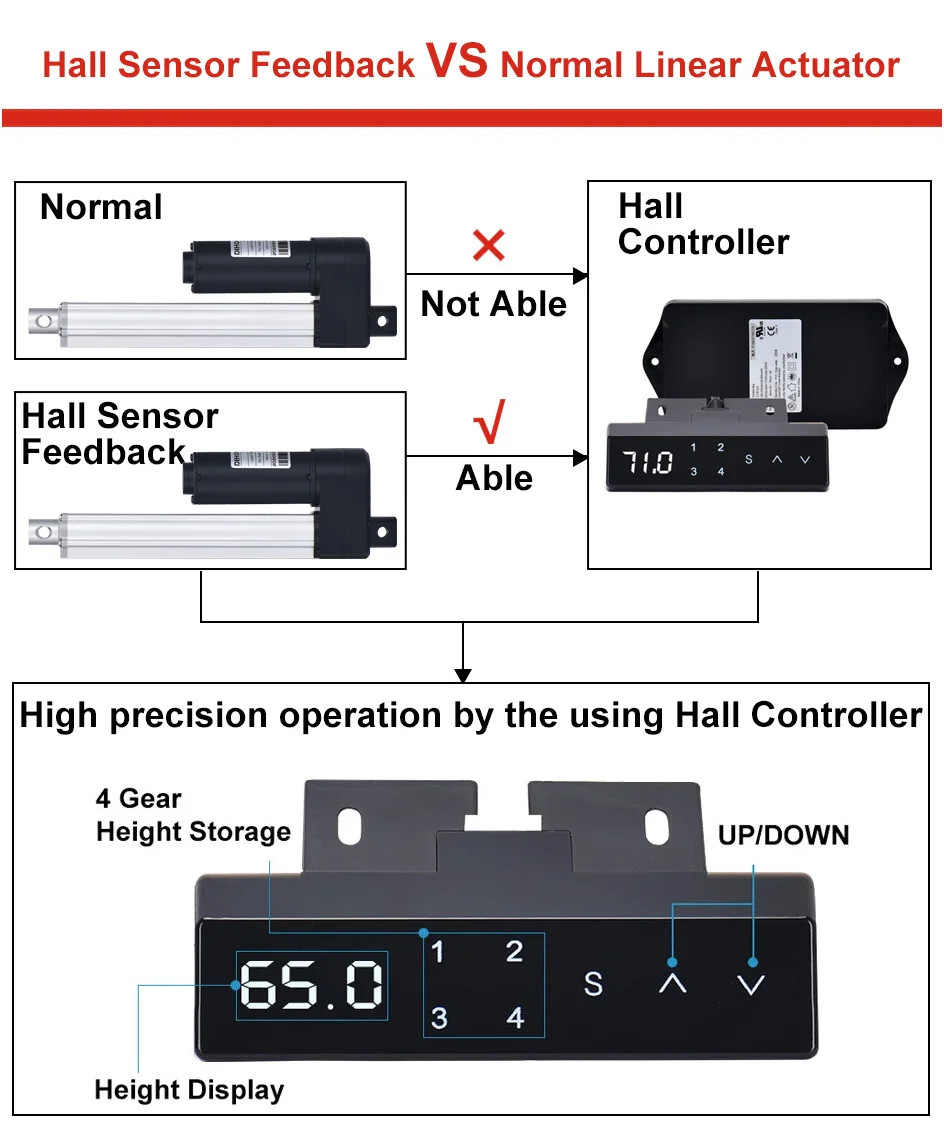

Встроенный чип Холла для привода
Датчик Холла позволяет считать обороты двигателя с помощью магнитов, закрепленных на валу двигателя. Микропроцессор подсчитывает обороты.
Используя контроллер Холла для получения сигнала Холла от привода, может быть реализован точный контроль привода, такой как память высоты, дисплей высоты и синхронизация нескольких приводов

Что делает Датчик Холла

Датчик Холла-это датчик магнитного поля, который сделан в соответствии с эффектом холла, поэтому мы можем контролировать и контролировать привод с помощью контроллера холла.

1V1 означает, что 1 контролер, который контролирует двигатель 1 шт.
1V2 означает, что 1 контролер, который контролирует 2 двигателя
1V3 означает, что 1 контролер, который контролирует двигатель 3 шт.
1V4 означает, что 1 контрольный Лер, который контролирует мотор 4 шт.

60 Вт 86 контроллер

Контроллер с 2 кнопками 60 Вт

1V2 120 Вт/60 Вт контроллер

Контроллер таймера

Нажмите, чтобы купить

Нажмите, чтобы купить

Нажмите, чтобы купить

Нажмите, чтобы купить

25A контроллер с верхним и нижним пределом

5А контроллер с верхним и нижним пределом

Wifi контроллер (приложение Ewelink)

Клавишный переключатель

Нажмите, чтобы купить

Нажмите, чтобы купить

Нажмите, чтобы купить

Нажмите, чтобы купить

1V1 контроллер зала

1V2 контроллер зала

1V3/1V4 контроллер зала

Нижняя пластина для пластинчатого наконечника

Нажмите, чтобы купить

Нажмите, чтобы купить

Нажмите, чтобы купить

Нажмите, чтобы купить

Кронштейн

AC110-240V для DC12V/24V Питание адаптер

Регулируемое напряжение питания

Источник питания ac220в до DC12V/24 В

Нажмите, чтобы купить

Нажмите, чтобы купить

Нажмите, чтобы купить

Нажмите, чтобы купить
