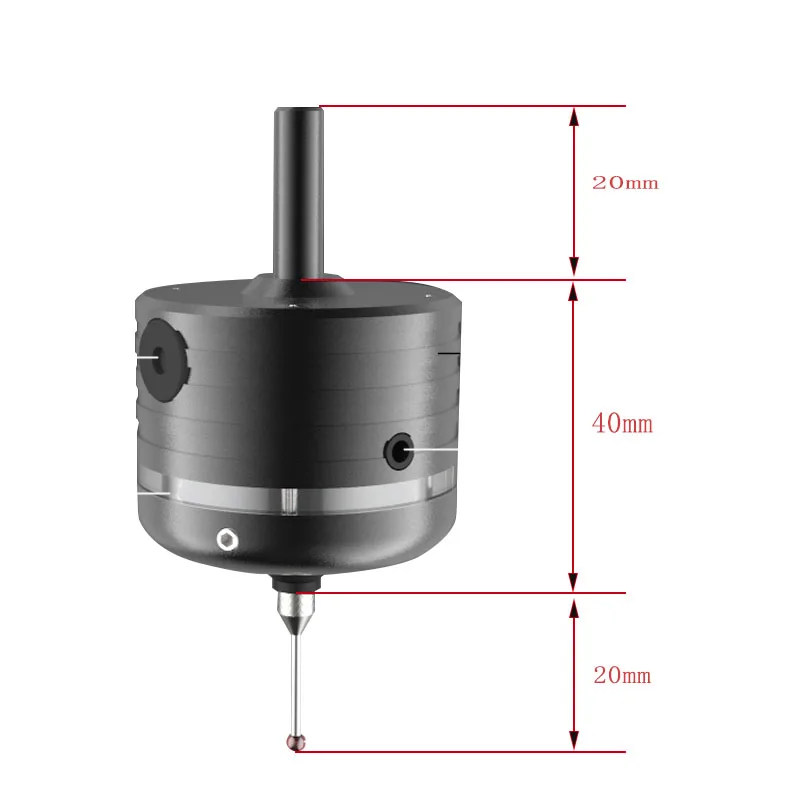

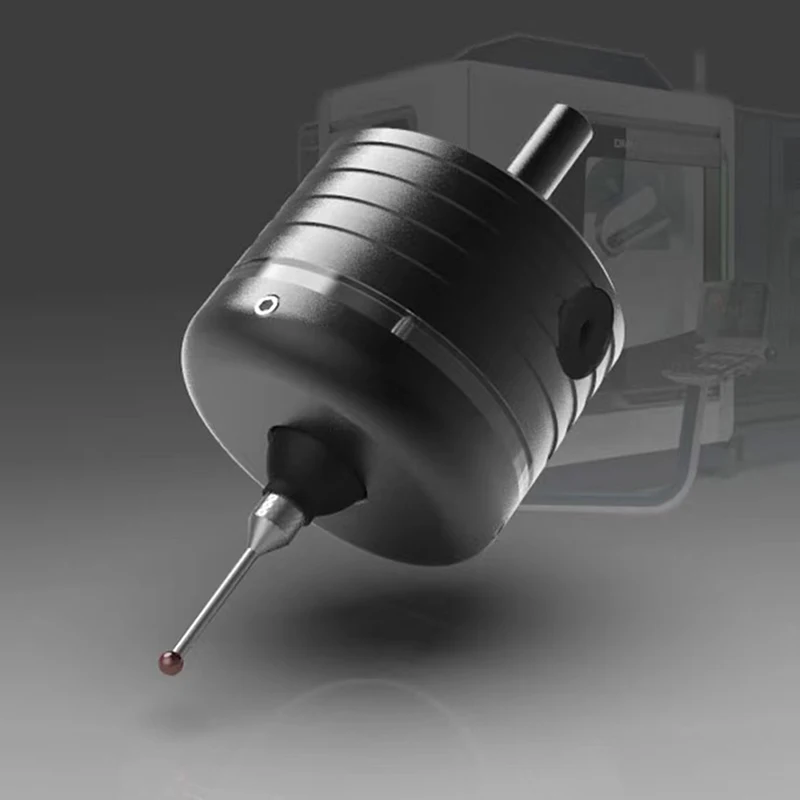

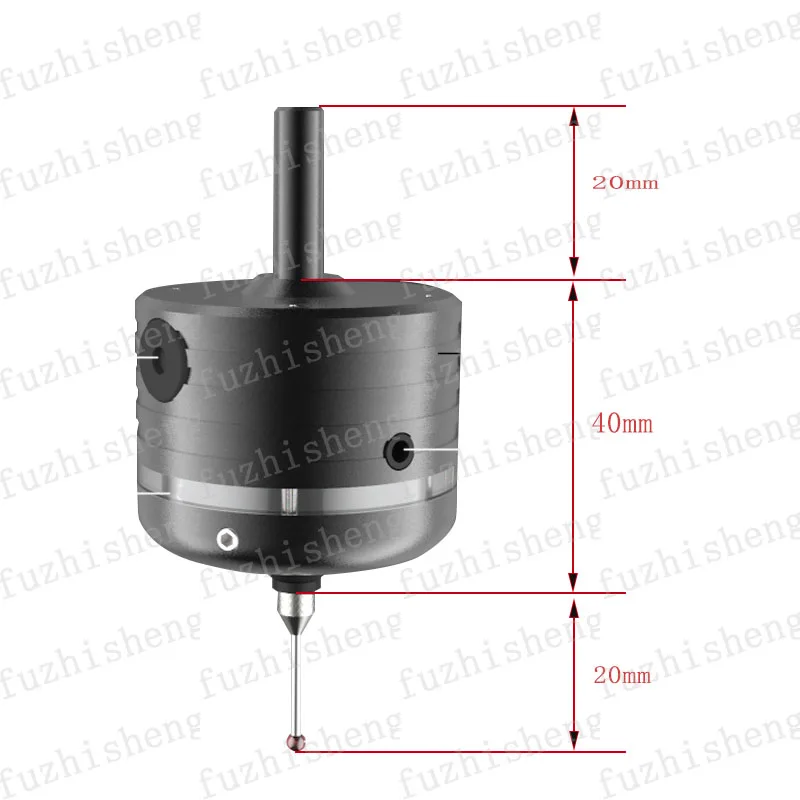

Трехмерный прибор для поиска кромок mach3 3d зонд трехкоординатный инструмент

Трехмерный прибор для поиска кромок mach3 3d зонд трехкоординатный инструмент

Посылка продукта

1 х трехкоординатный зонд

Описание товара

1. Воспроизводимости 0,01.
2. Он может измерять изолированные заготовки.
2. Сигнал зонда NPN не включает проводку системы. Вы должны прочитать руководство системы для проводки. Обычно поддерживает инструмент настройки.
Без проводки его можно использовать как фотоэлектрический сплиттер.
3. Отправка стандартной макропрограммы.

Принцип работы зонда

Триггер зонда

Gnd и выходная сигнальная линия подключены
После того, как главный компьютер получит сигнал, он реализует функции автоматического центрирования и записи координат через макропрограмму.
Существует много типов систем на рынке, и вы должны завершить макропрограмму проводки самостоятельно.
Если у вас есть система, поддерживающая проводку и инструкции по программированию, пожалуйста, обсудите методы проводки, настройки системы и макропрограммирование.

Общие проблемы и методы улучшения

1. Определение подключения к линии передачи данных
Красный провод-10 (сигнал), белый провод-GND, желтый провод-0 В (GND).

2. Включить ли Скорость вращения шпинделя во время обнаружения
А. Edge finder предназначен для того, чтобы выдерживать максимальное вращение 600 об/мин. Высокоскоростное вращение повредит краевой Искатель.
B. При подключении кабеля передачи данных для автоматического обнаружения шпиндель не может быть открыт, и вращение нарушит кабель передачи данных и повредит edge finder. C. Когда кабель передачи данных не подключен, и он просто используется в качестве акустооптического центрирующего стержня, включите шпиндель для вращения со скоростью 600 об/мин, или вы можете непосредственно обнаружить, не поворачивая шпиндель.

3. Как определить, является ли домашняя позиция edge finder точной после сигнала триггера?
После того, как edge finder установлен на центральной головке и повернут на 0, нажмите зонд вручную. После того, как зонд автоматически вернется в свое положение, поверните краевой искатель, чтобы увидеть, является ли значение счетчика постоянным значением.

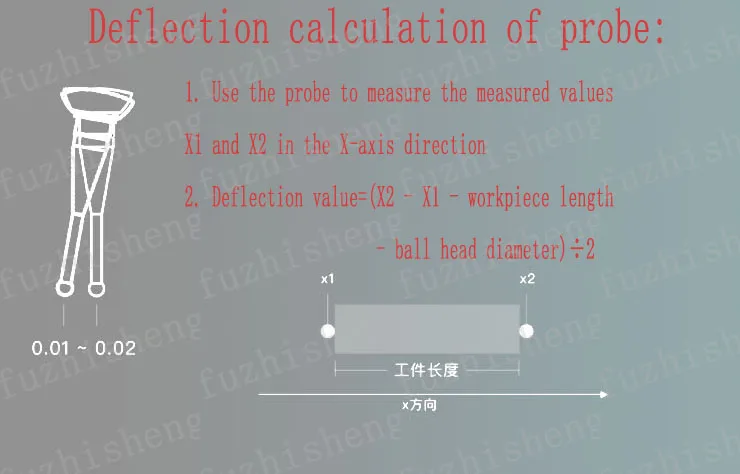

4. Почему концентричность отличается после того, как точный краевой искатель переустановлен на шпиндель и патрон?
Каждый раз, когда кромкоискатель переустанавливается, на него влияет концентричность шпинделя и концентричность патрона. Отклонение концентричности шпинделя и патрона приведет к смещению концентричности щупа искателя края.

5. Как улучшить точность обнаружения в чехол, что система станка с ЧПУ механической структуры точность не может быть улучшена.
А. Поворот центрирования через шпиндель со скоростью 600 об/мин (этот метод может использоваться только для работы в автономном режиме и без подключения. Если вам нужно повернуть edge finder В автоматический центр и обнаружить, вы можете приобрести Беспроводной edge finder для достижения)
B. Отклонение шпинделя и патрона можно отрегулировать до отметки 0 положения, сделав краевой искатель на шпинделе и патроне.
Фиксированное положение и направление инструмента кромки относительно патрона и шпинделя улучшено. (Наиболее фундаментальное решение заключается в повышении точности шпинделя и патрона)
C. Время отклика обработки сигнала искателя края фиксируется на 0,0005 ± 0,0001 с, но различные уровни систем и конфигурации числового управления
Для комплектов цепей, задержка консистенции довольно отличается. Когда зонд приближается к измеренной поверхности, попробуйте уменьшить скорость движения оси, что может уменьшить ошибку, вызванную проблемой задержки консистенции.

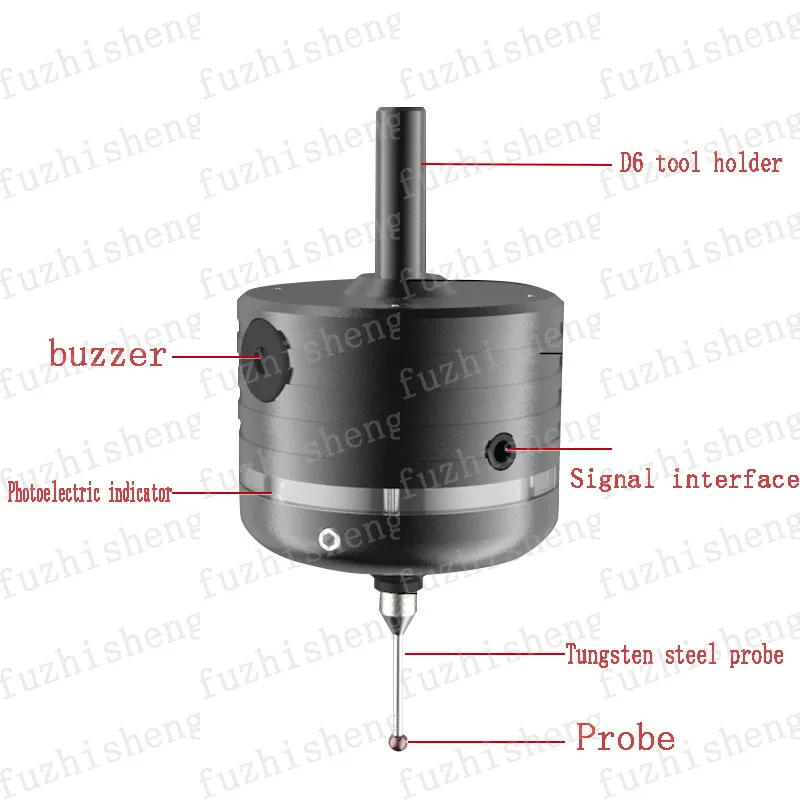

Определение и метод подключения продукта:

Область применения:
