Накладной электромеханический замок Falcon Eye FE-2369i (iron) в корпусе из крашенной стали

предназначен для запирания дверей, ворот, калиток с возможностью ручного или дистанционного открывания.

Функциональность данной модели позволяет устанавливать замок в помещениях и на улице.

Имеется блокировка кнопки выхода.

Совместим с контроллерами СКУД, кодонаборными панелями, домофонами, вызывными панелями и т.п.

Устройство электромеханического замка таково, что его работой руководит запирающий ригель.

Он входит в ответную часть замка, запирает дверной проем.

Чтобы открыть его, требуется подача сигнала электрического типа.

Он приведет в действие пружинную и рычажную системы, заставит работать магнит, электромотор небольшого размер

Управление замком
Замок может открываться несколькими способами:
1) Снаружи, с помощью ключа
2) Изнутри, с помощью специальной механической кнопки
3) Дистанционно, импульсом напряжения в 12 В ~3-4A от сетевого блока питания или с контроллера не более 1 сек.

Порядок блокировки кнопки открывания
• Для блокировки кнопки: вставьте ключ в цилиндровый механизм на крышке замка и поверните ключ на один оборот по часовой стрелке.
• Для возврата к стандартной работе замка: поверните ключ против часовой стрелки на один оборот.

Рекомендации по установке
1. Для установки электромеханического замка на двери различной толщины, у цилиндрового механизма предусмотрена планка, которую нужно укоротить до нужной длины при монтаже.
2. Планка цилиндрового механизма вставляется в горизонтальную прорезь в корпусе замка шириной 30мм, что обеспечивает возможность некоторой свободы в выборе расстояния от торца двери (калитки) до оси цилиндра.

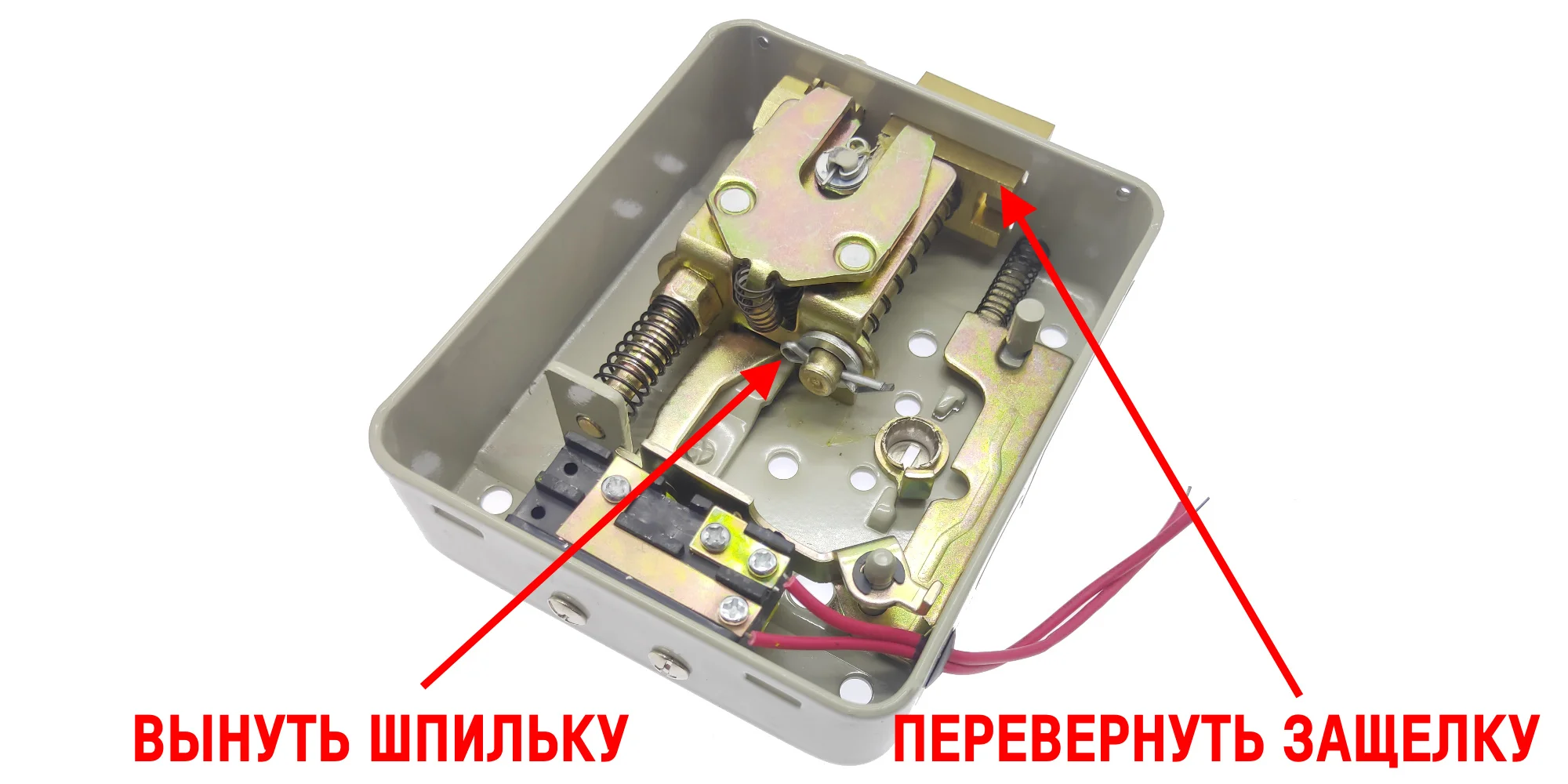

3. Направление открывания замка изменяется перестановкой запирающего ригеля, для этого:
• Отверните винты крышки замка и снимите ее
• Нажмите на ось запирающего ригеля и выдавите ригель из корпуса замка наружу
• Переверните ригель на 180 градусов и вставьте его обратно
• Установите крышку и заверните винты

Рекомендации по подключению электромеханического замка
1. Подключение замка должно осуществляться с помощью проводов, имеющих сечение, соответствующее току потребления замка.
2. При подключении замка рекомендуется параллельно обмотке замка подключить выпрямительный диод (например, 1N4004) обратной полярностью или варистор с номинальным напряжением 16-22 вольт для защиты управляющего устройства от импульсов самоиндукции.
3. Запрещается подавать на замок напряжение длительное время (более 1 секунд), это может вызвать перегрев катушек, их коробление или сгорание. Для защиты катушек замка рекомендуется использовать импульсные накопители, например БУЗ.

Во избежание выхода катушки замка из строя, непрерывное время подачи напряжения не должно превышать 1 сек.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Тип замка: электромеханический, нормально-закрытый
Материал корпуса: крашенная сталь
Сила удержания: 500 кг
Кнопка выхода: есть
Блокировка кнопки: есть
Внутренний цилиндр: есть
Внешний цилиндр: есть
Область применения: легкие, средние или тяжелые двери
Тип двери: правая или левая, открывается внутрь или наружу
Рабочее напряжение: 12 В
Потребляемый ток: 3 - 4 А
Рабочая влажность: 10 - 90%
Рабочая температура: от - 40 до + 50 °С
Размеры: 127 х 105 х 40 мм
Вес: 1,5 кг

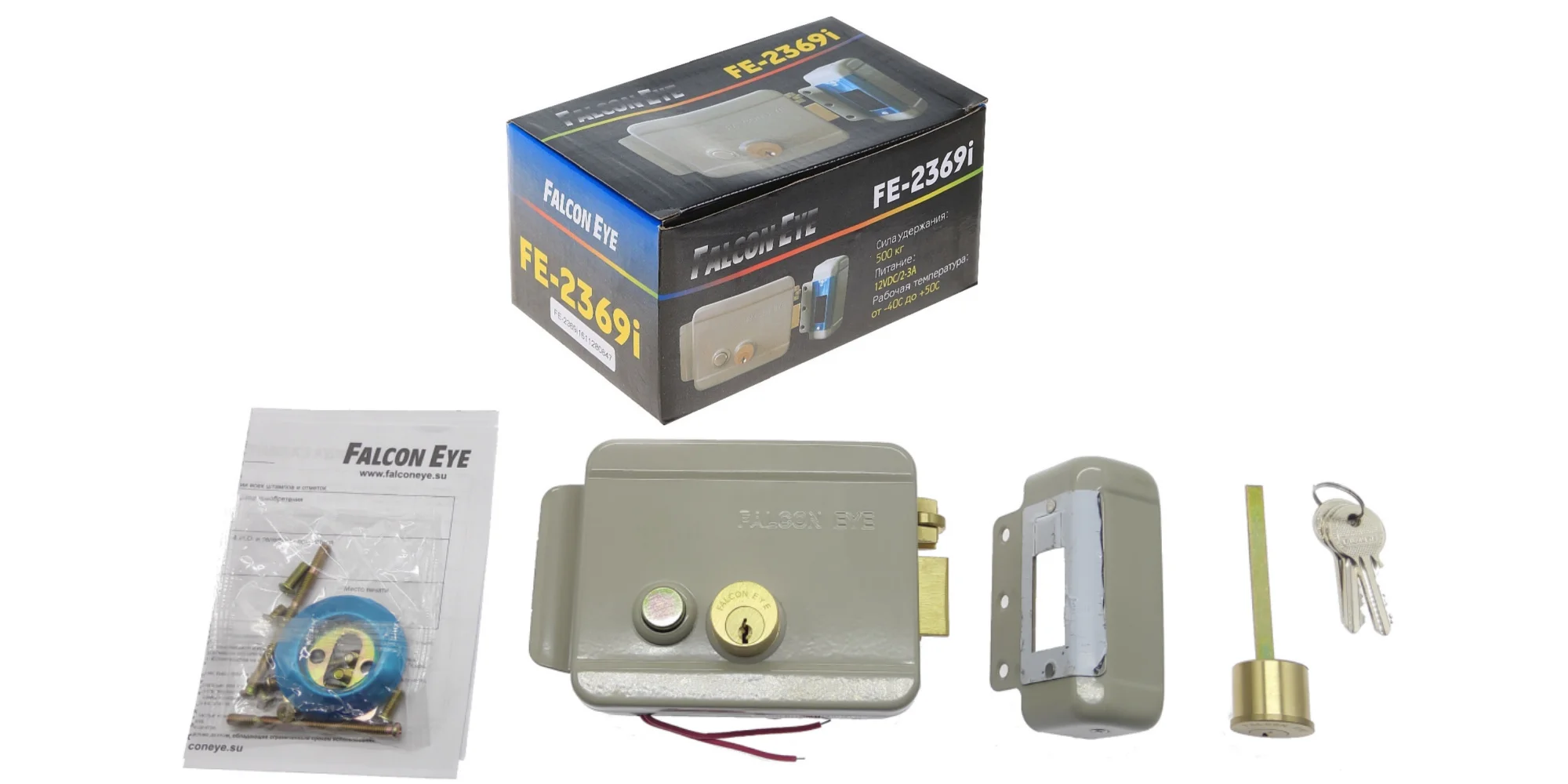

КОМПЛЕКТ ПОСТАВКИ:
- Замок
- Ответная часть
- Внешний цилиндр с металлической планкой
- 3 ключа
- Комплект для монтажа
- Инструкция

Гибкий переход предназначен для защиты проводов от механических повреждений, устанавливаемых на подвижных конструкциях (окна, двери).

мaтepиaл: нepжaвeющaя cтaль;

длинa: 400 ±10 мм;

внyтpeнний диaмeтp: 10 мм;

2 кpeплeния ПHД;цвeт: чepный.

БУЗ - блоки управления электромеханического замка предназначены для управления (открытия), всеми их видами, это и электромеханические защелки и всевозможные врезные и накладные электрические замки.

Принцип работы БУЗа
Принцип работы блока управления замка или БУЗ построен на накоплении энергии и выдача ее в нужный момент (при нажатии кнопки открывания замка на видеодомофоне).

Блок управления электромеханическим замком БУЗ, хорош тем что имеет маленький размер и его возможно установить при монтаже в любое место, плюс ему не нужно 220 вольт как для блока питания.

Преимущества использования БУЗ:

Не нужен мощный сетевой блок питания электрозамка;
Не нужная прокладка силового кабеля для электрозамка (при установке видеодомофона);
Защищает обмотки электромагнита замка от перегрева при залипании или случайного постоянного нажатия кнопки управления;
Предотвращает пригорание контактов кнопки управления (реле);
Рассчитан на установку непосредственно в корпус электрозамка;
Значительно ослабляет конечную намагниченность в результате малой длительности импульса управления;
Защищает т обратной полярности подключения;
Защита от короткого замыкания на выходе;
При использовании аудиодомофона используется кабель 4х0,22 вместо стандартного 4х0,22+2х0,5;
Герметичное и вибровыносливое исполнение.

Технические характеристики
Диапазон входного напряжения (Uвх): 9-15 в
Диапазон выходного напряжения (Uвых):(2Uвх) -1V
Ток при зарядке: 80 мА (<0,5 сек.)
Ток при работе: 0 мА
