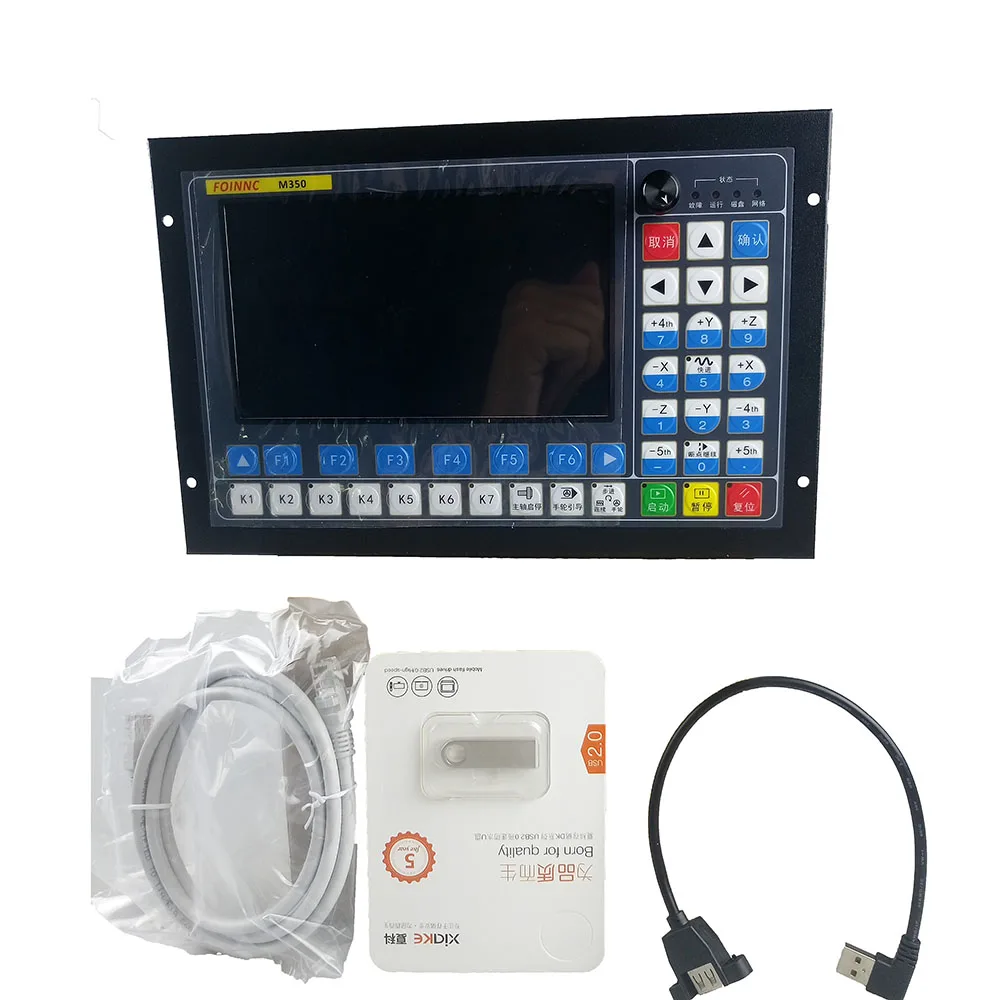

Упаковочный лист

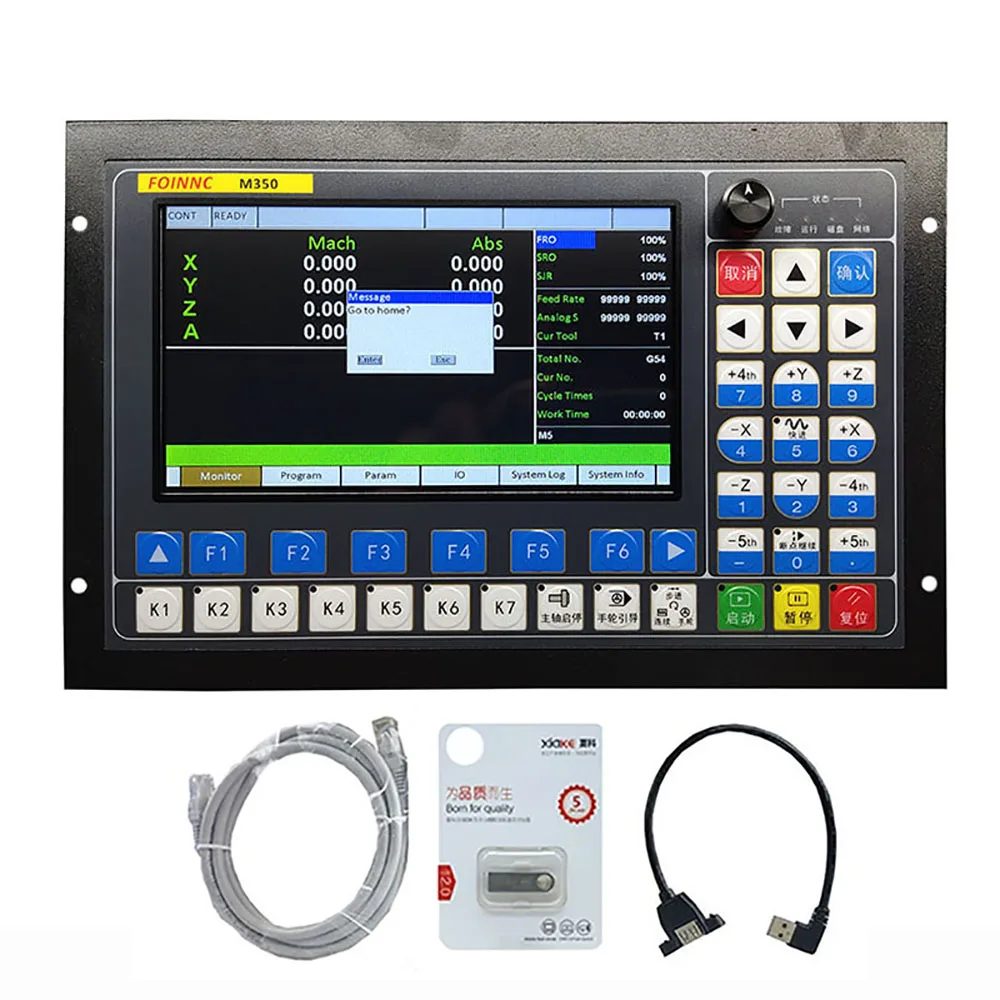

1 шт. контроллер M350, включая некоторые аксессуары

Описание товара

Эта система M3xx / M6xx является профессиональным 3-5 оси движения контроллер на базе Платформа со встроенной, с 7/10,2 дюймовый полноцветный светодиодный экран,
Полный ввод клавиатуры, Настраиваемые Функциональные клавиши, делают работу пользователя более удобной, поддерживает мульти-процесс, прямой журнал инструментов, дисковый инструмент
Интерфейс и структура используют основной метод на рынке, с простой работой, легко научиться и понять, и удобная установка. Система использует передовую адаптивную скорость
Перспективный алгоритм управления имеет характеристики высокой эффективности обработки и хорошего качества поверхности. Удовлетворить потребности различных гравировальных станков, гравировальных и фрезерных станков, режущих машин.

Параметры

1. Режим работы: основная гравировка
Эксплуатация машинной системы;

2. Дисплей Размер: 7/10,2 дюйм (ов)

3. Разрешение дисплея: 1024*600;

4.O: M6xx стандарт IO 20/21, M3xx стандарт IO 24/21; Аналоговый выход напряжения: 0-10 В; ШИМ выход: только M3xxz

5. Тип журнала: мульти-процесс, прямой ряд, диск;

6. Режим настройки инструмента: поддерживает автоматическую и ручную настройку инструмента; Тип установки инструмента: фиксированная Настройка инструмента, плавающая Настройка инструмента, первая Настройка инструмента/вторая Настройка инструмента; Способы компенсации: Компенсация зазора направления, компенсация радиуса, компенсация длины;

7. Алгоритм интерполяции: Тип S, алгоритм arc hard, алгоритм arc soft;

8. Язык: поддержка китайского и английского языков;

9. Программная сигнализация с ЧПУ: ошибка программы, ошибка в работе, ошибка при переходе, будильник с сервоприводом и т. д. Сеть: Поддержка обмена файлами и Удаленная обработка файлов онлайн;

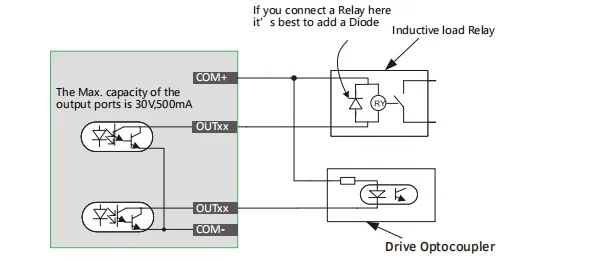

10. Выход открытого коллектора, максимальный выходной ток 500 мА, может непосредственно управлять реле;

11. Импульсное направление принимает дифференциальный выход, максимальная интерполяция импульсной выходной частоты-1 МГц; Режим управления шпинделем: многоступенчатая скорость (4 шага и 16 скоростей), аналог (0-10 В), серво шпиндель;

12. Совместимость со стандартными кодами G. Поддержка основного программного обеспечения CAD / CAM, такого как ArtCam, MasterCam, ProE и т. д. пользователи могут взаимодействовать с внешними файлами через u-диск и работать в автономном режиме;

13. Многоступенчатая предварительная обработка, Адаптивная скорость прямого контроля траектории обработки, быстрая скорость обработки, высокая точность и хорошая непрерывность обработки;

14. Непрерывная высокоскоростная обработка небольших линейных сегментов, автоматически выбирает наиболее эффективный алгоритм среди различных алгоритмов управления небольшими линейными сегментами;

15. Поддержка сверхбольшой емкости обработки файлов;

16. С памятью точки останова, функцией автоматической защиты от отключения питания, функцией обработки вблизи точки и назначенной линией обработки; Поддержка функции блокировки времени;

17. Поддерживает четыре вида разрешений на работу (гость, оператор, управляющий, супер-управляющий); С автоматическим размещением, размещением на дому, сохранением и загрузкой заготовки;

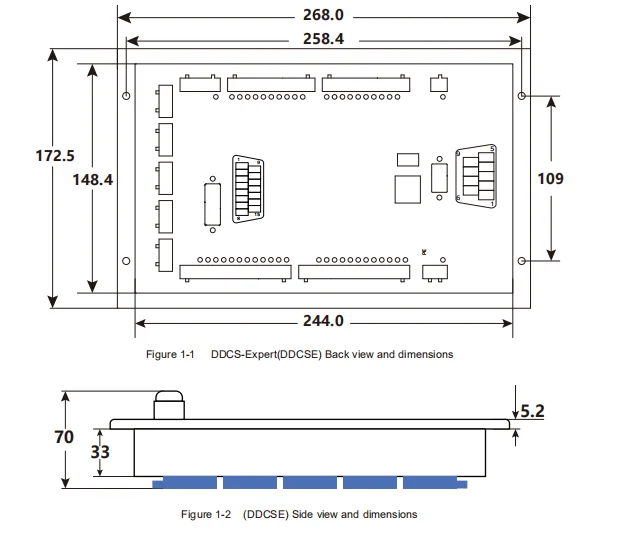

Внешний вид, структура и размер продукта

M350 Cotroller-это небольшая коробка, которая может поместиться в окно небольшого блока управления или управления
Шкаф. Четыре фиксирующих крючка фиксируют этот контроллер от рамки. Размеры, которые вы найдете на рисунке
1-1 и рис. 1-2.
Передняя панель 268 мм * 172,5 мм * 5,2 мм;
Основной корпус 268 мм * 172,5 мм * 70 мм;
Чтобы установить устройство в шкаф оборудования, Вырежьте отверстие 258,4 мм * 109 мм

Объяснение аббревиатуры

При использовании DDCS пользователи получат некоторые английские аббревиатуры. Здесь a
FRO: контроль скорости подачи
SRO: контроль скорости вращения шпинделя
SJR: настройка скорости бега
F: скорость подачи, единица измерения мм/мин
S: Скорость вращения шпинделя, единица оборотов/мин.
X: код координат оси X.
Y: код координат оси Y.
Z: код координат оси Z.
О: код координат оси а
B: код координат оси B
Занят: система занята. Вы все еще можете настроить FRO и SRO
Готов: готовый режим, любая операция может быть выполнена
Сброс: режим сброса, контроллер находится в режиме «выключения», операция не может быть выполнена
CONT: непрерывный режим, Каждая ось может быть вручную подключена с помощью клавиш со стрелками
Шаг: ручной пошаговый режим, Каждая ось может быть подключена в определенные шаги
MPG: режим MPG. Управляйте машиной с помощью MPG (ручной импульсный генератор)
Занят: запуск кода G. Авто показывает, когда файл обрабатывается

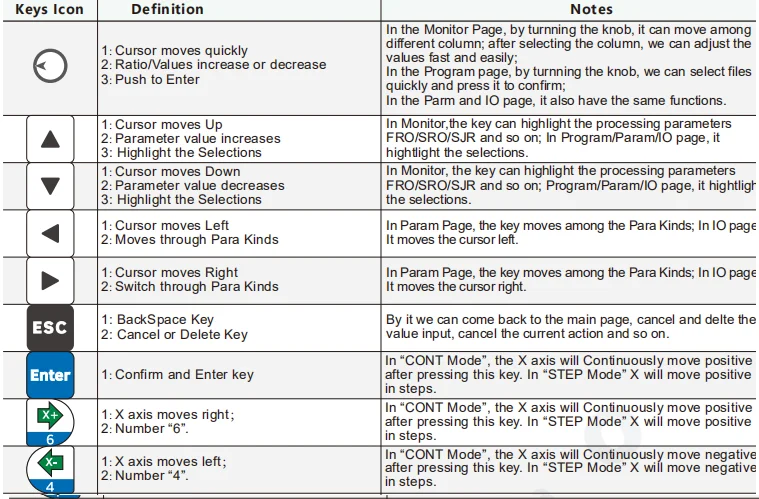

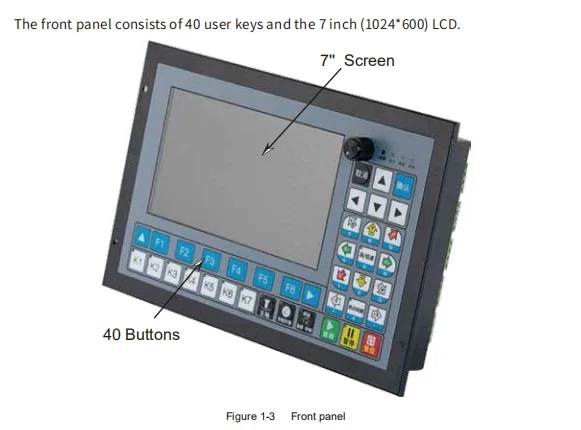

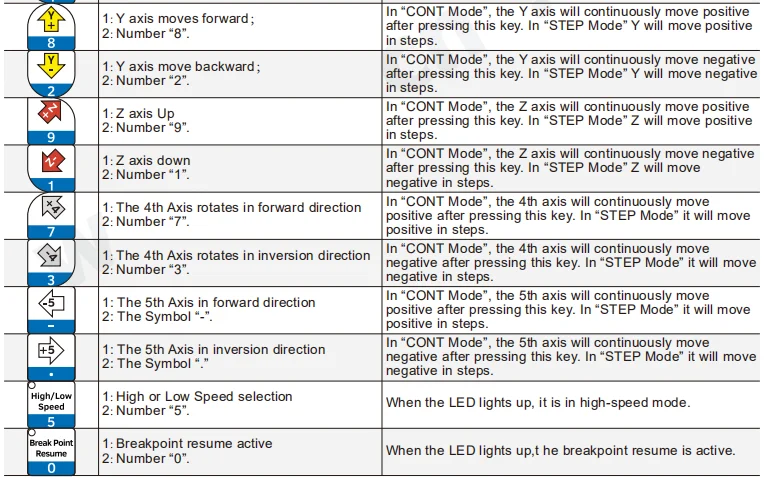

Панель контроллера и управление (M350 и DDCS-EXPERT имеют одну и ту же клавишу панели, только разница в цвете)

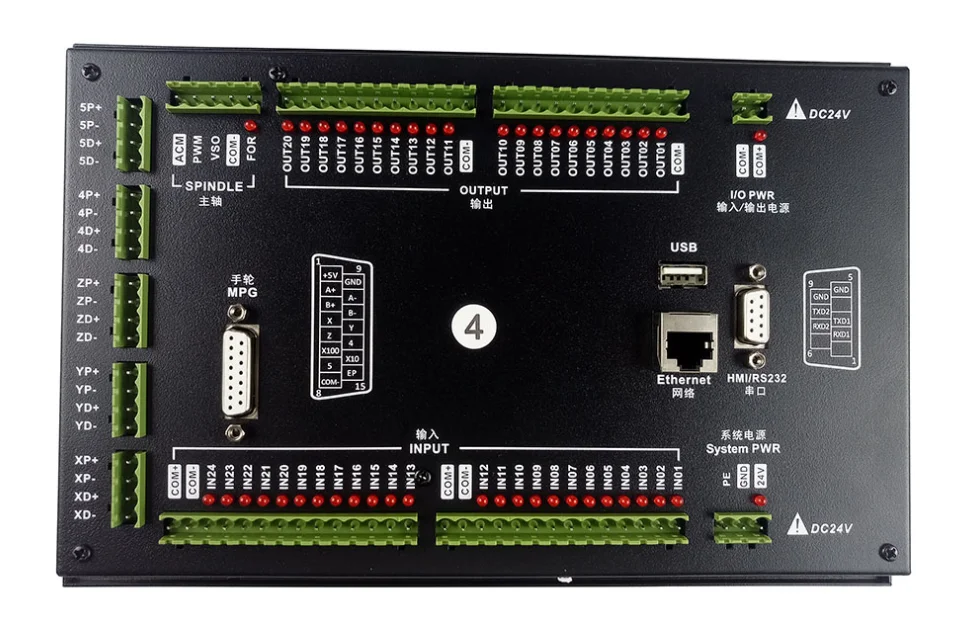

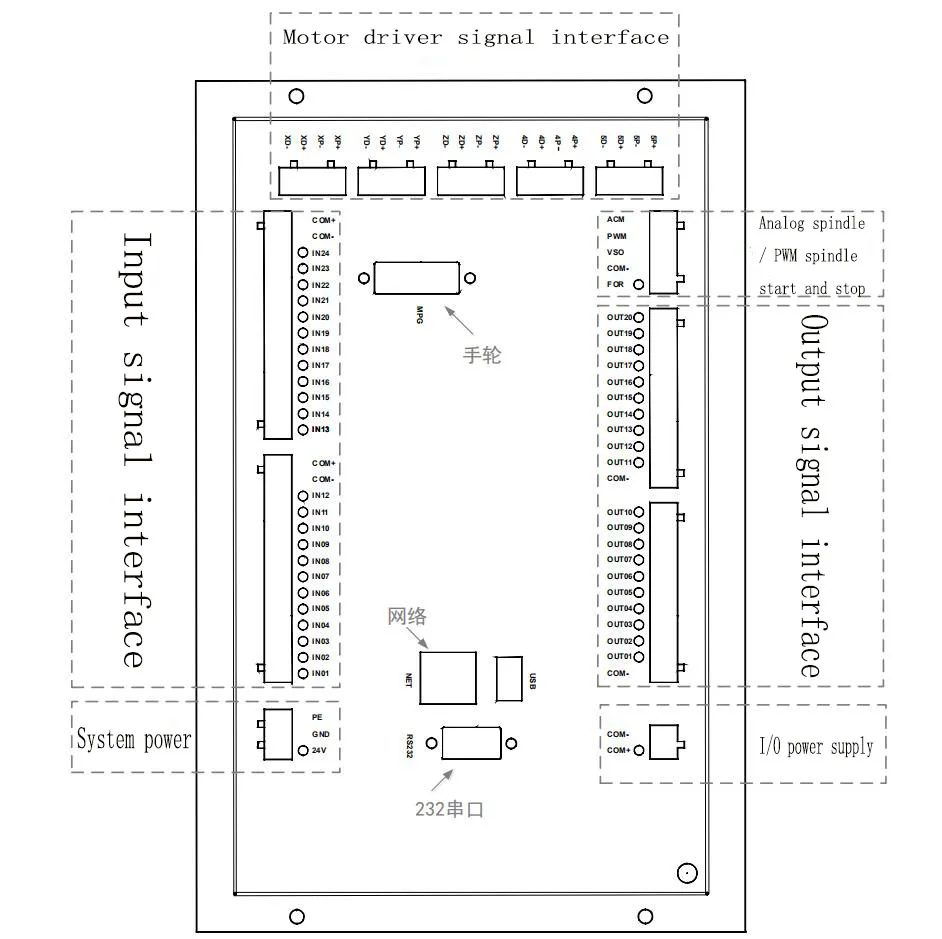

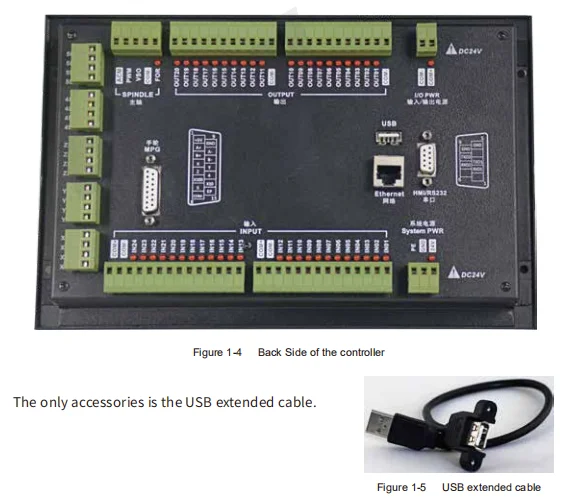

Входные и Внешние порты

Контроллер M350 создает самостоятельный метод портов IO. В соответствии с
Любимый, пользователи могут определить входные и выходные порты, как они хотят. На странице IO
Пользователи могут определить входной порт и выходной порт, а также включить Входной/выходной порт и
Статус MPG.

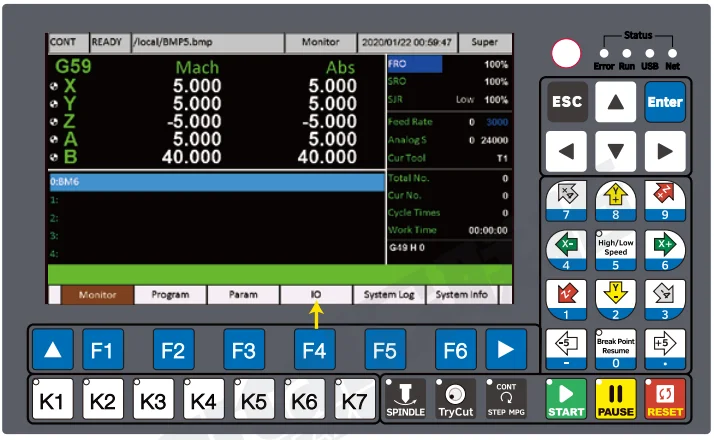

Питание на контроллере M350, система появится на главной странице и нажмите клавишу F4 для перехода
На страницу порта IO:

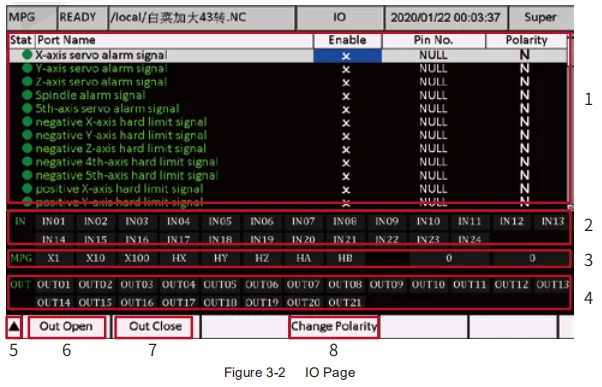

На странице ввода-вывода, как показано ниже. На странице Вы можете использовать стрелку вверх/вниз, вправо/влево
Прибытие и ручка, чтобы выбрать и изменить настройки.

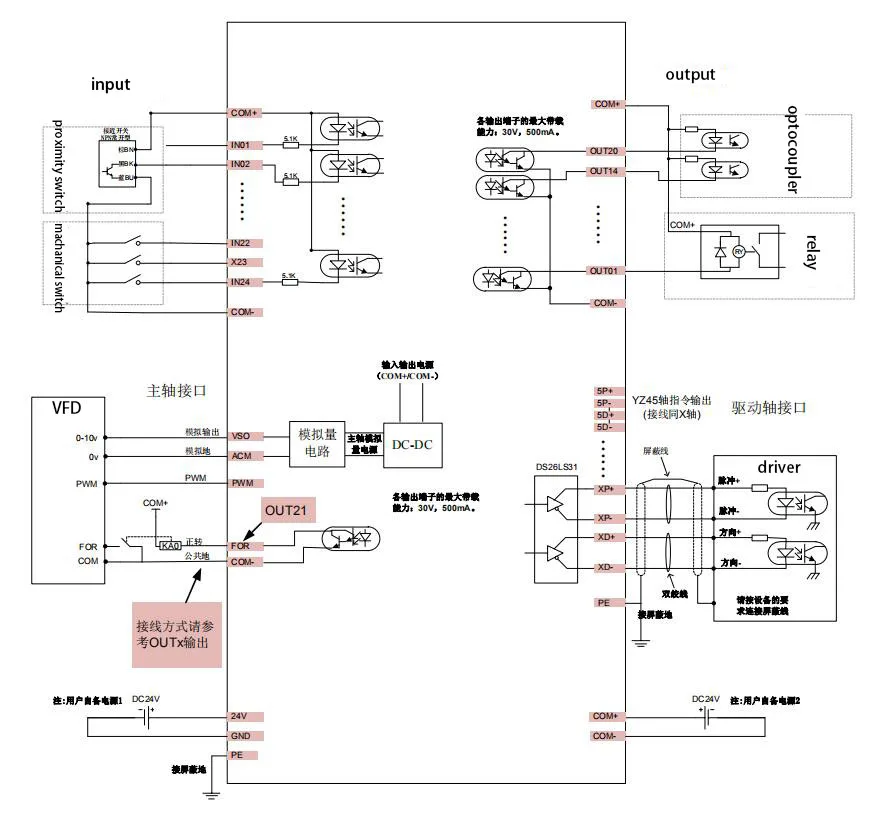

Проводка

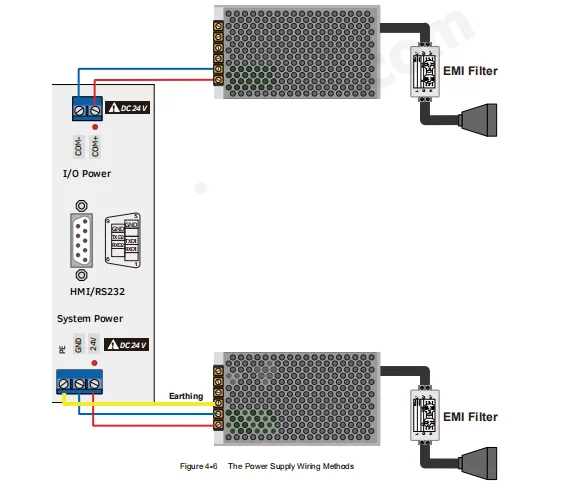

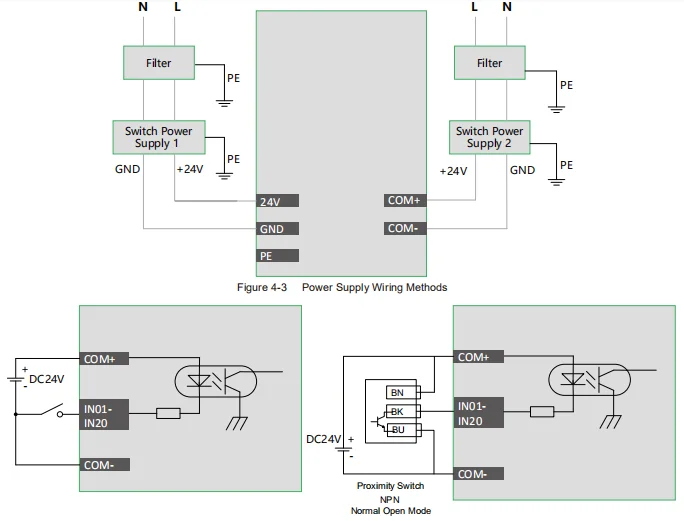

Вход источника питания

M350 нуждается в двух источниках питания, основная мощность для системы контроллера, мощность порта IO
Для входа и выхода и MPG портов. Оба источника питания 24VDC, ток 3A. В системе
Входной порт питания, отмеченные 24 В и GND являются основными входными портами питания; В IO вход питания
Порт s, COM + и COM-это входной порт s для входного/выходного порта и MPG. Имейте в виду, только когда два источника питания подключены правильно, контроллер может работать должным образом.
Многие новые пользователи дают только системную мощность, затем ограниченные переключатели, реле и MPG и
Шпиндель вообще не работает, затем перейдите, чтобы проверить, предоставляете ли вы питание портам IO.
IO power предоставляет питание для всех портов IO, включая ограниченный переключатель, реле, MPG,Etop и все другие входные и выходные порты, без него, шпиндель, MPG, порты ввода и вывода не могут работать. Поставки.
Во избежание электрического шума настоятельно рекомендуется использовать два отдельных источника питания 24 В
Для того, чтобы избежать высокочастотного электрического шума от кабеля источника питания, он сильно восстанавливается для инталла шумового фильтра на входе питания к источнику питания переключателя.
