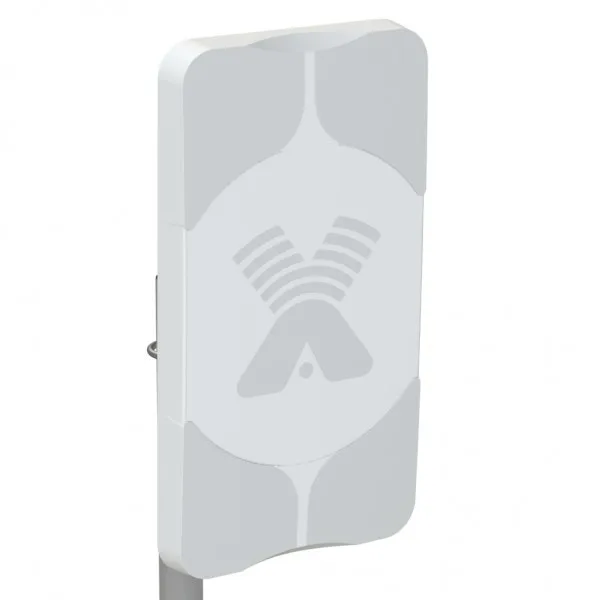

Антенна Антэкс AGATA-F (GSM-1800/3G/WiFi/4G) 17Дб F-female |

Антенна Антэкс AGATA-F (GSM-1800/3G/WiFi/4G) 17Дб F-female |

 Панельная Антенна Agata F предназначена для использования в наборе беспроводных систем передачи данных стандарты оборудования:

2G(EDGE, GPRS на частотах GSM1800)

3Г (UMTS 2100)

4G (WiMax, LTE1800, lte2600)

Wi-Fi (IEEE 802.11b, G, n)

И в других системах диапазона 1700-2700 МГц. Agata F-это узконаправленная антенна и идеально подходит для использования в системах связи «точка-точка» и «точка-многоточечная».

Агата ФЭто агата популярная версия антенныДля кабеля 75 Ом. В антенне был использован разъём F-female (обычный ТВ-коннектор с резьбой), что позволяет производить кабельные сборки непосредственно пользователем, не обращаясь за помощьюИспользование телевизораТип кабеля sat703 вместо кабеля 50 ОмМожет сэкономить много.

Достоинства Антенна AGATA F:

Активные антенные излучатели надежно защищены от осадков в пластиковый корпус, защищенный от ультрафиолета.

Вход антенны имеет короткое замыкание над постоянным током между внешними и внутренними проводниками, что снижает вероятность скопления статического электричества на входе карты беспроводной сети и делает его необязательным для использования разрядника lightning (с небольшой длиной подачи соединителя между модемом и

Относительно небольшой размер в горизонтальной плоскости, антенна удобна при установке на фасадах зданий.

Антенна оснащена креплением, позволяющим изменить угол антенны, азимут и угол поляризации.

Посылка включает в себя:

АнтеннаАгата Ф

Мачтовое крепление в сборе

Инструкция по установке (Скачать)

Упаковка (коробка)

Дополнительное оборудование:

Косички для модема и подключения антенны (опция)

Подключение к модему:

Для подключения этой антенны к современному 4G модему/маршрутизатору, вам нужен адаптер и кабель в сборе. В приведенной ниже таблице поясняются, какие адаптеры и сборки рекомендуются для различных модемов и маршрутизаторов.

Модель модема/маршрутизатора

Тип адаптера

Кабель в сборе

Huawei E392, e5372 (Megafon mr100-3, MTS 823f), e5776s-22 (MTS 821ft), ZTE

Ts-9/F-Female

F-male/F-Male

E3372, E3276 (M150-1) E3272

Crc-9/F-Female

F-male/F-Male

Quectel EC25-E, Quectel EP06-E, AXR-5i, Тандем-4GM (Tandem-4GM-OEM, Тандем-4GL (Tandem-4GL, Тандем-4GS (Tandem-4GS-OEM) MikroTik R11e-LTE, me909s-120p V2 MikroTik R11e-4G,Sierra Wireless MC7455

U. FL/F-Female

F-male/F-Male

Sierra wireless airprime®EM7455

Mhf-4/F-Female

F-male/F-Male

LU-150/156

Ms-156/F-Female

F-male/F-Male

Роутеры тандем 4гр (tandem-4gr-2), тандем 4G + (tandem-4g +), tandem-3g
Huawei B612,B315, B525, TP-Link tl-mr6400

SMA-male / F-Female

F-male/F-Male

Электрические характеристики

Диапазон рабочих частот, МГц

1700-2700

Коэффициент усиления в диапазоне GSM1800, DBI

14-15

Коэффициент усиления в 3G дистанция поездки (1,9-2,2 ГГц), DBI

15-16

Коэффициент усиления в Wi-Fi частота (2,4 ГГц), DBI

17

Усиление в диапазоне 4G (LTE), DBI

17-17,5

Ширина дня в H-plane, Grad

30-48

Ширина дня в E-plane, Grad

15-26

Уровень боковых лепестков, больше нет

-12 дБ

Уровень перекрещивания, не более

-25 дБ

Входное сопротивление, Ом

75

Ksvv диапазон GSM1800, больше нет

1,6

Диапазон Ksvv 3G/4G/WiFi, не более

1,4

Допустимая мощность, Вт

50

Поляризация

Вертикальный/горизонтальный

Механические характеристики

Масса с креплением, г

1600

Крепление

Диаметр мачты 20-52 мм

Габаритные размеры без застежки, м

0,24x41x06

Допустимая скорость ветра, м/сек

25

Соединитель

F Женский-Женский

Защитная коробка для материала

Поликарбонат

Материал антенны

Оцинкованная сталь

Материал застежки

Сталь

Защитный чехол

Порошковая полимерная краска

Зависимости фактора направленного действия от угла вращения антенны

Плоскость и поляризация

Частота

1700 МГц

1850 МГц

1950 МГц

2150 МГц

2300 МГц

2450 МГц

2550 МГц

2650 МГц

Горизонтальная плоскость, вертикальная поляризация (основная)

Вертикальная плоскость, вертикальная поляризация (основная)

Зависит от частоты входной антенны SWR
