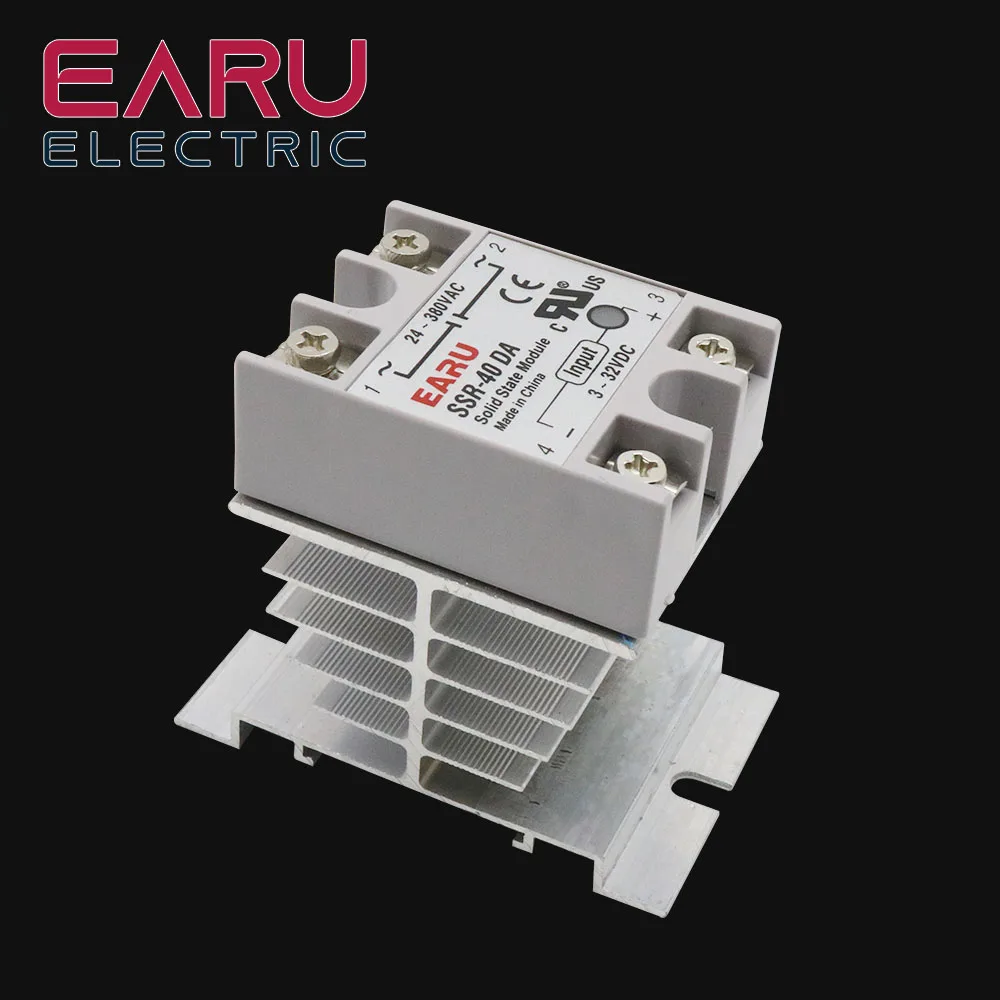

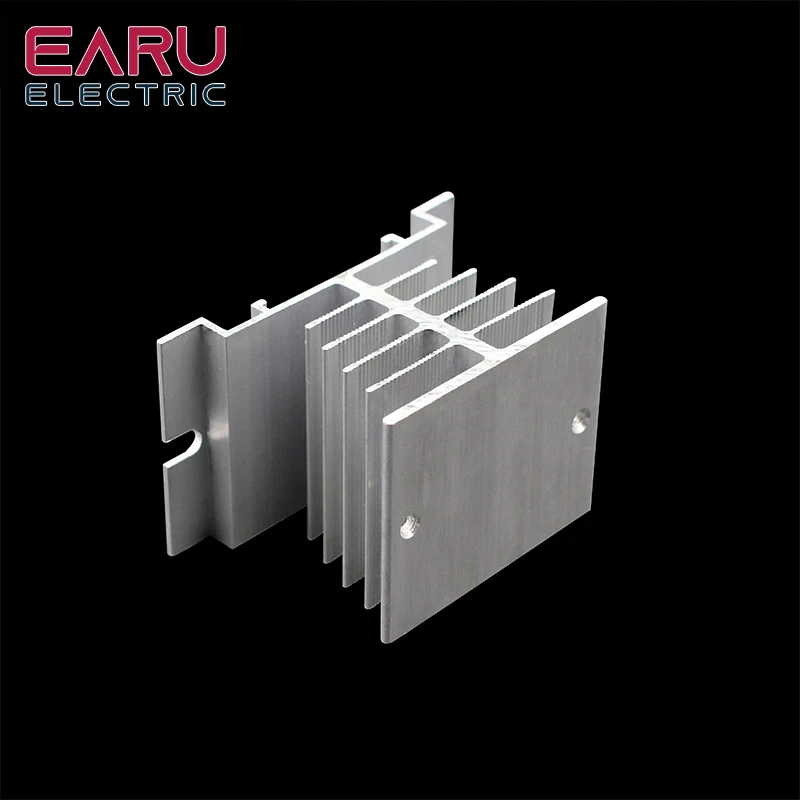

1 шт. новые алюминиевые ребра однофазные твердотельные реле SSR 10А до 40А алюминиевый радиатор отвода тепла новейшее крепление

Модель

I-50

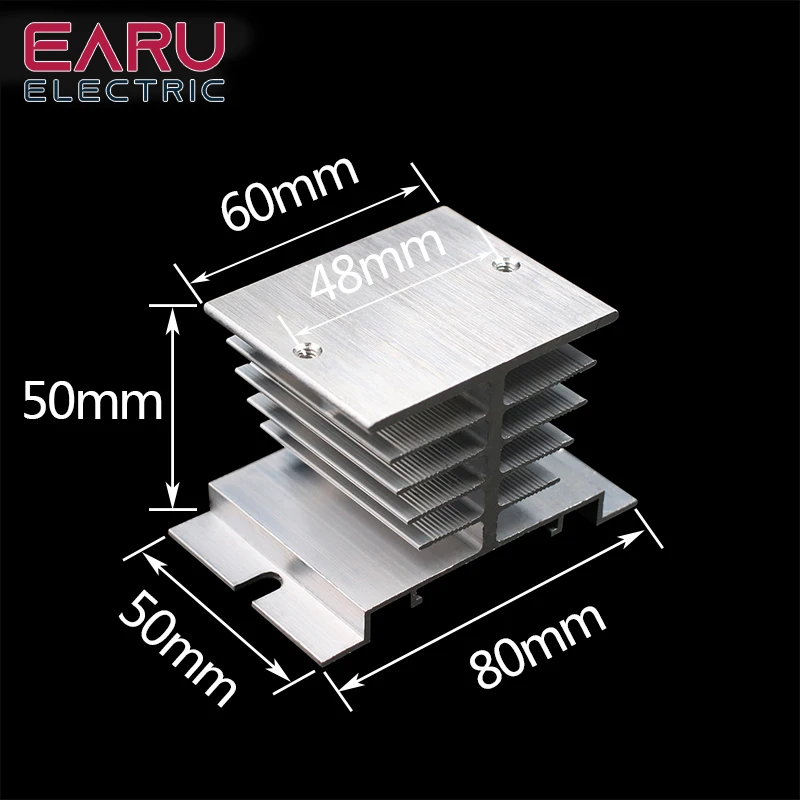

Длинный×Ширина×Высокая(Мм)

80 × 50 × 50

Область применения

Объем для фактического тока нагрузки10AДля40АКвадратной Однофазный твердотельные реле

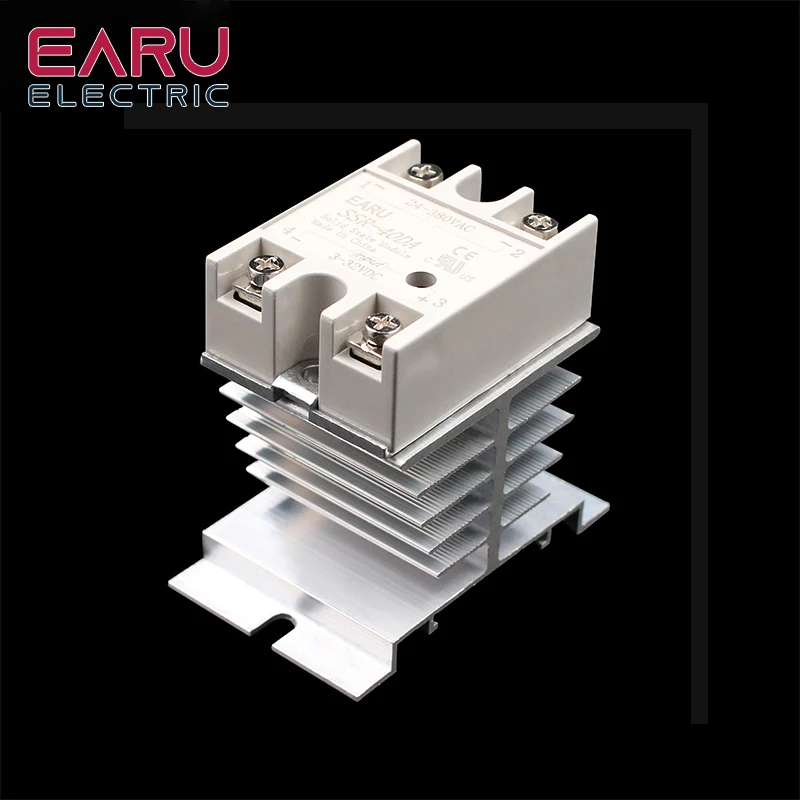

Между твердотельным реле и теплоотводом для равномерного покрытия термической смазкой

Твердотельные реле или модуль для перехода с каким типом радиатора? На самом деле, не полностью соответствует между ними, потому что количество тепла твердотельное реле или модуль только с фактическим нагрузочным током, в то время как небольшой размер их собственного текущего уровня отношений.

Волосы рассчитаны на тепло (два вида):
1, тепло, = фактический ток холостого хода (амперы) × 1,5 Вт (амперы)
Вышеуказанная формула подходит для однофазного твердотельного реле, однофазного модуля регулятора напряжения переменного тока, однофазного регулятора напряжения серии R и трехфазного твердотельного реле, трехфазного модуля регулятора напряжения переменного тока, фактический ток нагрузки должен быть трехфазным нагрузочным током и фактическим.
2, тепло, = фактический ток холостого хода (амперы) × 3,0 Вт (амперы)
Вышеуказанная формула подходит для однофазного полностью контролируемого модуля выпрямителя.

Роль теплоотвода производится твердотельным реле или модуль рассеивается, но на самом деле (с учетом ценового фактора) выбрать размер радиатора может быть трудно определить предложение, поскольку охлаждающий эффект не только зависит от размера радиатора, Даже при температуре окружающей среды (сезон), вентиляции (естественное охлаждение или принудительное охлаждение и объем воздуха) и плотности установки и других факторов. Исходный охлаждающий эффект: Нижняя пластина или твердотельные релейные модули (контактная поверхность с теплоотводом) температура не превышает 80 °. Таким образом, фактическое применение может быть рядом с краем твердотельного реле или модуля в монтажной поверхности радиатора (20 мм или меньше) чтобы установить переключатель температуры 75 ° (с парой нормально замкнутых контактов), твердотельное реле или модуль управляют сигналом в серии, это нормально закрытый контакт. Таким образом, когда обнаруженная температура превышает 75 °, нормально закрытый контакт отключил контрольный сигнал, выход был принудительно закрыт твердотельным реле или модулем для защиты. Обычно на каждой фазе фактический ток превышает 50 А, установленная плотность, высокая температура окружающей среды места, предпочтительно защита температурного переключателя.

Выбор радиаторов в дополнение к учтенным выше факторам, но также учитывайте твердотельные реле или сам модуль может соответствовать объему радиатора и радиаторов монтажного пространства в шкафу. Но в конце убедитесь, что даже в самый худший чехол или твердотельный релейный модуль температура опорной пластины не должна превышать 80 °.

Заводское производство радиаторных изделий имеет следующие характеристики: YM-I, W, T, G, M, L, H, Y eight серии, для различных твердотельных реле, модули регулятора одностороннего обмена, твердотельные регуляторы напряжения серии R, твердотельные реле промышленного класса, Твердотельные реле и различные трехфазные полупроводниковые модули питания переменного тока.
