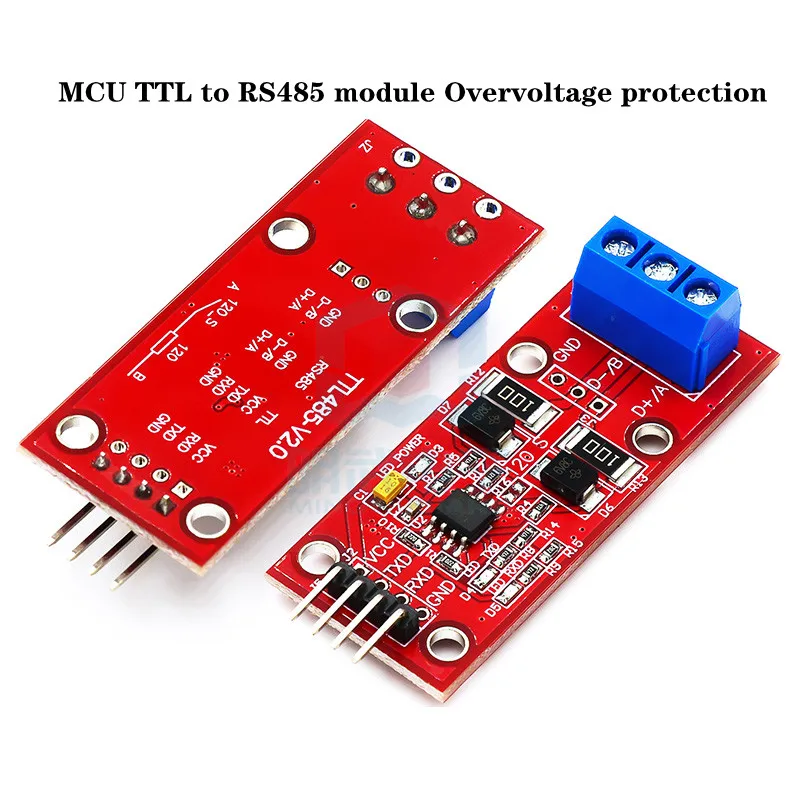

Одночиповый микрокомпьютер TTL в Модуль RS485 485 последовательный порт уровень UART

Одночиповый микрокомпьютер TTL в Модуль RS485 485 последовательный порт уровень UART

Особенности этого модуля:

1. Защита от ЭСР с плюс или минус 15 кВ

2. Чип имеет ограниченную частоту вращения, чтобы уменьшить EMI и уменьшить отражение сигнала, вызванное неправильным соединением кабелей терминала, так что скорость передачи сигнала без ошибок достигает 500 кбит/с.

3. Входное сопротивление приемника с нагрузкой 1/4 блока, поддерживает многомашинную связь и позволяет подключаться к шине с не более чем 128 устройствами.

4. Рабочая температура промышленных чипов может достигать-40 °C до + 85 °C.

5. Этот модуль может быть с горячей заменой, и не будет никаких сигналов, связанных с подключением, вызванных горячей заменой других чипов 485.

6. Источник питания использует электролитические конденсаторы SMD тантала, а двойные конденсаторы используются для фильтрации энергии высокой и низкой частоты

7. Использование двух переходных диодов подавления, отличная защита от перенапряжения

8. Используйте резистор защиты тока 10 Ω, дизайн патча для улучшения целостности сигнала 485

9. С клеммами и сварочными отверстиями, удобно отлаживать и завершить проводку, а сварочные провода могут повысить надежность сигнала

10. Все сигналы RS485 и TTL направляются с одной стороны для обеспечения качества сигнала и повышения целостности сигнала

11. Распространение меди на большой площади для предотвращения помех сигнала

12. С 2,54 шаг отверстий сварочный аппарат для отверстий, это удобно для вашего вторичного развития

13. Он имеет винтовые отверстия M3, которые широко используются в настоящее время, что удобно и надежно установить

14. С сопротивлением расторжения 120Ω, короткого замыкания R16 для включения сопротивления расторжения

15. С блоком питания и сигнальными индикаторами RXD и TXD вы можете панорамно посмотреть статус приема и отправки

16. Угловые контакты для облегчения тестирования

17. Поддержка 3,3 V 5V дистанционное управление наивысшей мощности, сильная совместимость

Хорошо известно, что контроль потока сигнала 485 очень трудно писать программы, особенно в некоторых неизвестных протоколов передачи данных. Вы не знаете количество данных в пакете, и вы не знаете, когда Переключить направление отправки и получения. Затем вы можете использовать 485 автоматический контроль потока нашего магазина. Модуль для решения вышеуказанных проблем. Функция защиты этого модуля выше значения, вы можете сравнить с другими модулями управления 485, вы обнаружите, что дизайн этого модуля является разумным и добавленной стоимостью

Автоматический модуль управления потоком TTL-485, запущенный нашим магазином. Этот модуль использует чип Максима 485 с интегрированными функциями автоматической отправки и приема. Он никогда не использует внешний автоматический чип управления. Гарантируется, что каждый из них является новым оригинальным чипом, который безопаснее и надежнее, чем другие методы автоматического управления потоком.

Этот модуль разработан и производится объединенными инженерами по обслуживанию оборудования магазина на основе богатого фактического опыта разработки продукта, И каждый модуль строго протестирован, чтобы гарантировать, что он поддерживает скорость передачи данных 500 кбит/с и ниже (Текущий основной 2400bps, 4800bps, 9600bps Shenma , 19200bps, 38400bps, 57600bps, 115200bps, 128000bps, 256000bps и т. Д. Независимо идентифицированы и автоматически выбирают соответствующий режим скорости связи), и внешний чип управления не используется.

В начале проектирования этого модуля, он считается использованным в суровых условиях, поэтому целостность сигнала и характеристики EMC модуля улучшаются. Этот чип используется в формальных промышленных продуктах, поэтому производительность очень надежная.

Модуль рекомендуется использовать 5V источника питания (потому что 485 уровня сигнала Диапазон на возраст от 2 до 6 лет, на дальние расстояния надежность 3,3 V источника питания уменьшена), И 3,3 V 5V дистанционное управление наивысшей мощности может использоваться (Примечание: источника питания используется 5V, и сигнал использует 3,3 V поддержка. Мы сделали защиту сигнала, пожалуйста, будьте уверены)

Если у вас есть строгие требования к сигналу, пожалуйста, используйте этот модуль. Этот модуль имеет функцию автоматического управления потоком 500 кбит/с и автоматически распознает, когда скорость передачи данных ниже 500 кбит/с без вмешательства человека.

Даже если вы не верите в достижения нашего магазина в автоматическом приеме и отправке, вы обязательно поверите, что чип с функцией автоматического приема и отправки, разработанной международным производителем MAXIM.
