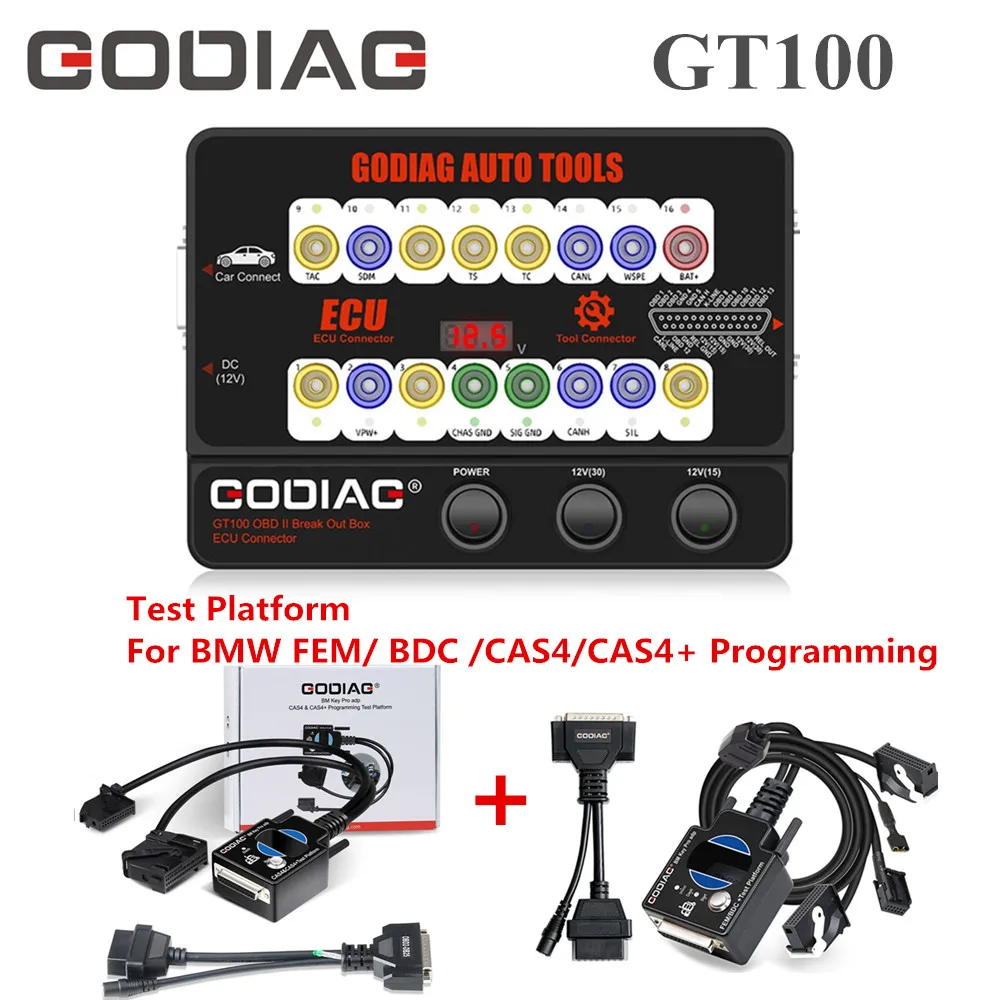

GODIAG GT100 автоинструменты OBD II разъем блока управления ECU Плюс тестовая платформа

GODIAG GT100 автоинструменты OBD II разъем блока управления ECU Плюс тестовая платформа

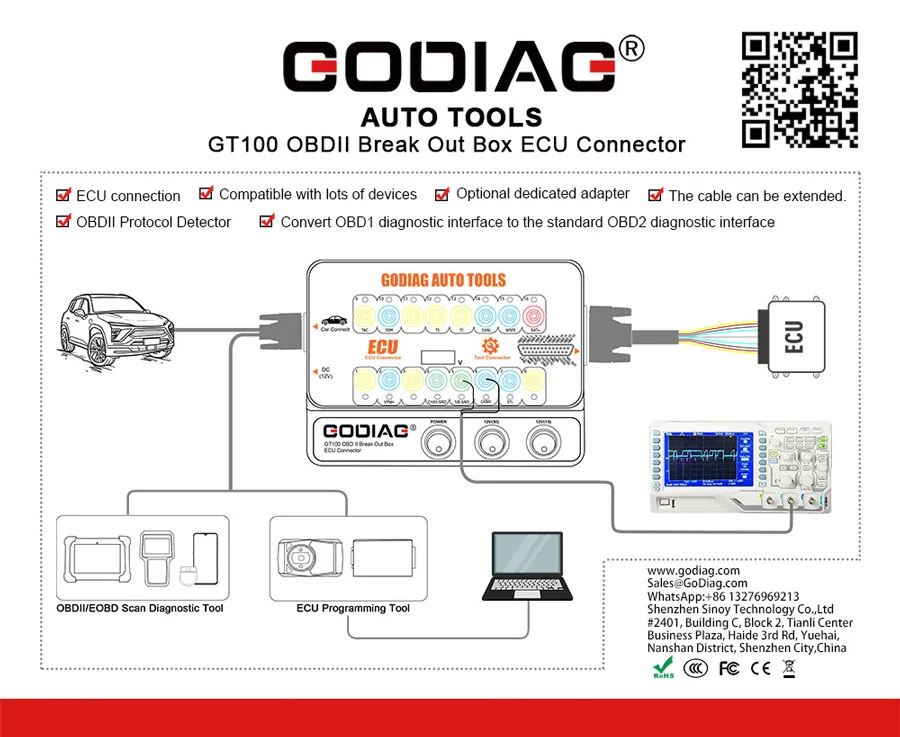

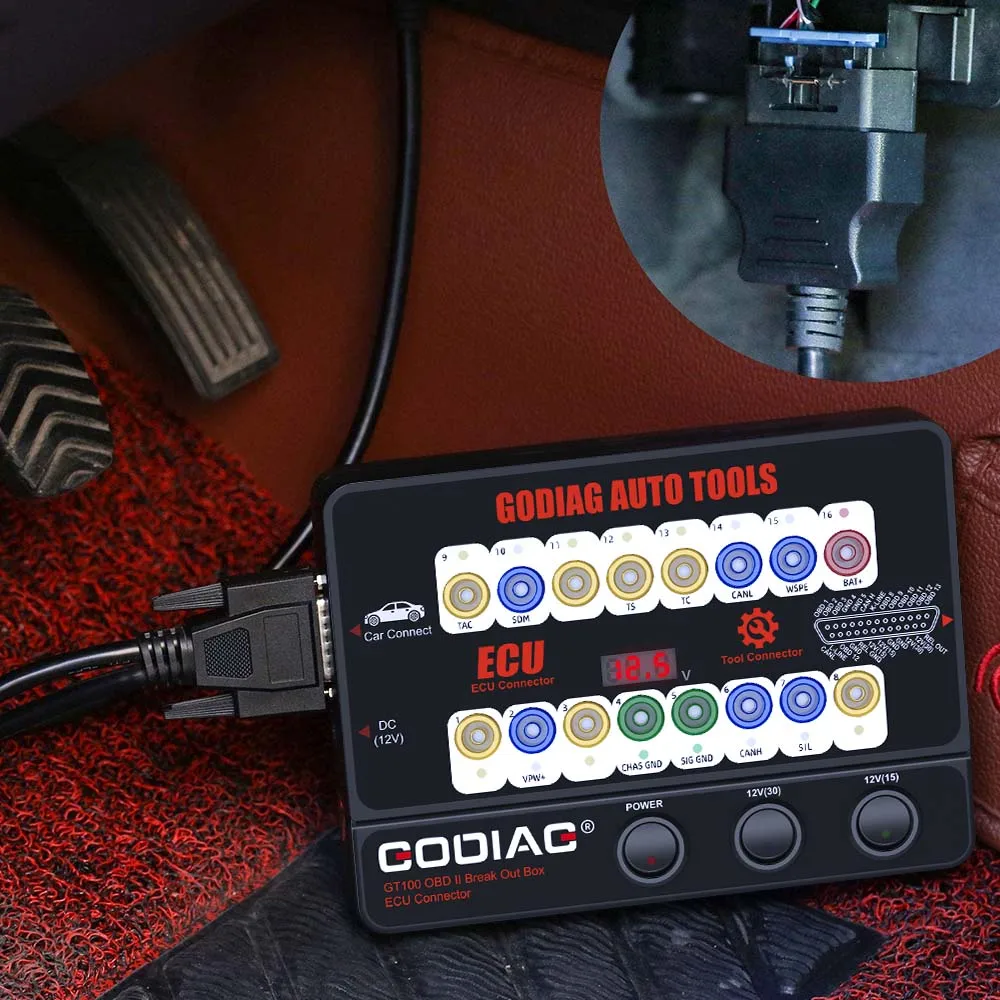

GODIAG GT100Является последней испытательной платформой для обнаружения протокола OBDII и обслуживания/диагностики/программирования/кодирования ECU.

Он может преобразовать автомобильный интерфейс OBD2 в 16 pin для обнаружения сигнала и преобразования электрического уровня. Возможность подключения одного или нескольких модулей

Модули транспортного средства. Он может быть подключен к любому диагностическому инструменту, чтобы сказать, является ли Автомобильная связь хорошей или нет. Он также может поставить питание на автомобиль, когда вы меняете батарею, чтобы избежать потери данных модуля управления транспортным средством, автоматически блокируется, клавиша дистанционного управления выходит из строя, и светильник неисправности включается.

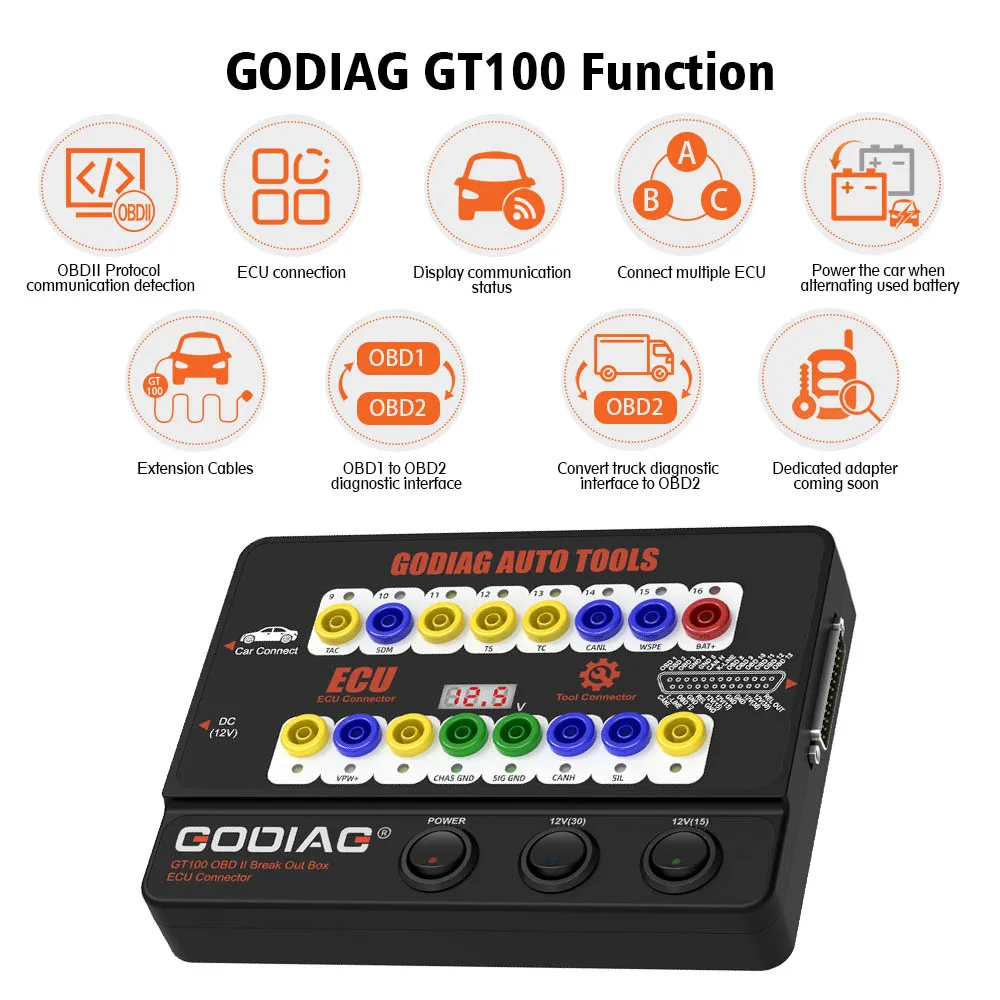

GODIAG GT100 функция и руководство по эксплуатации

-При подключении транспортного средства и диагностического инструмента через OBDII, светодиодный индикатор Godiag gt100 покажет, имеет ли диагностический интерфейс OBDII хорошую связь с автомобилем.-Отслеживайте напряжение интерфейса OBDII транспортного средства и отображайте его в режиме реального времени. Если он меньше 11 в, пожалуйста, прекратите диагностику и программирование, чтобы избежать того, что транспортное средство не может начать/потери данных/блокировать модуль

Значение индикатора:

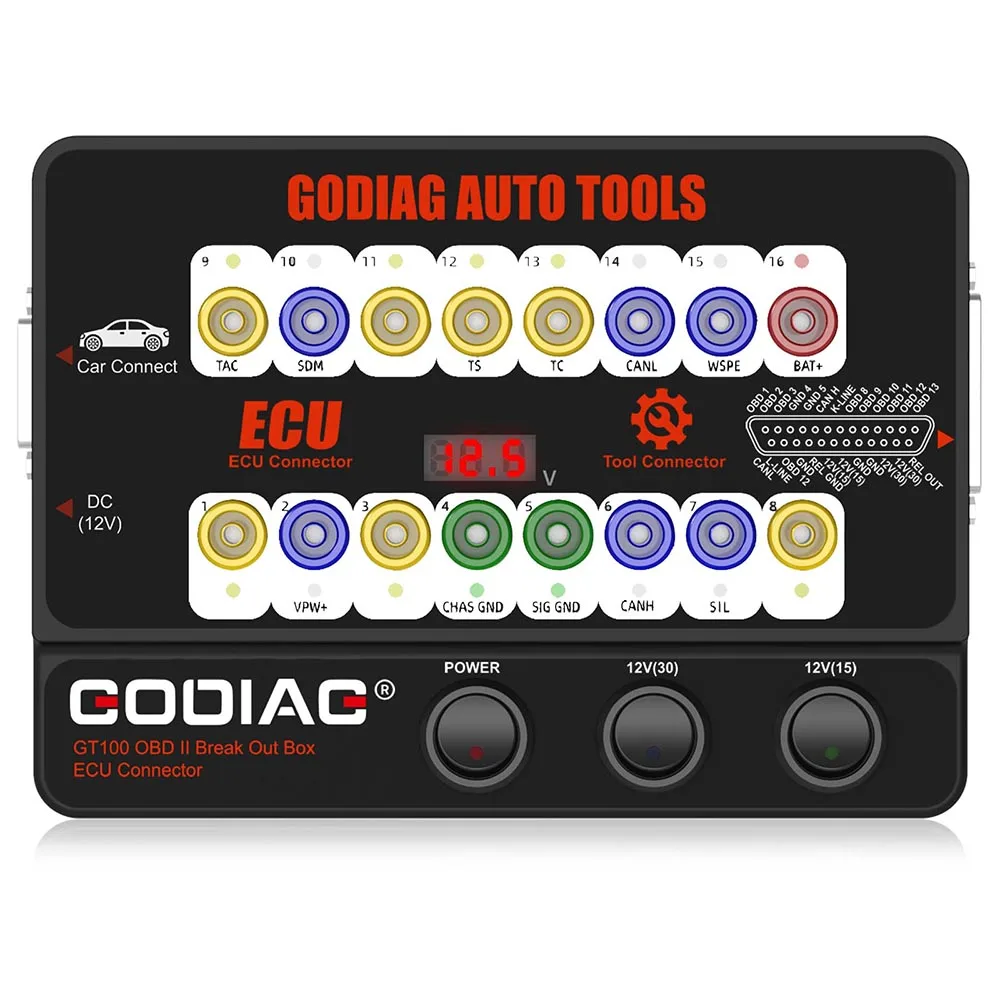

1. Изготовление на заказ 2. SJE1850 ширина 3. Производитель custom4. Мощная основа 5. Сигнальная Основа 6. SAEJ2284 《 может 》 high7. ISO9141-2 и iso, DIS4230-4K 8. Изготовление на заказ 9. Изготовление на заказ 10. SJE1850 wire bus->11. Изготовитель: custom12. Производитель custom13. Производитель custom14. SAEJ2284 《 может 》 low15. ISO9141-2 и ISO/DIS 4230-4L wire16. Автомобильный аккумулятор положительный

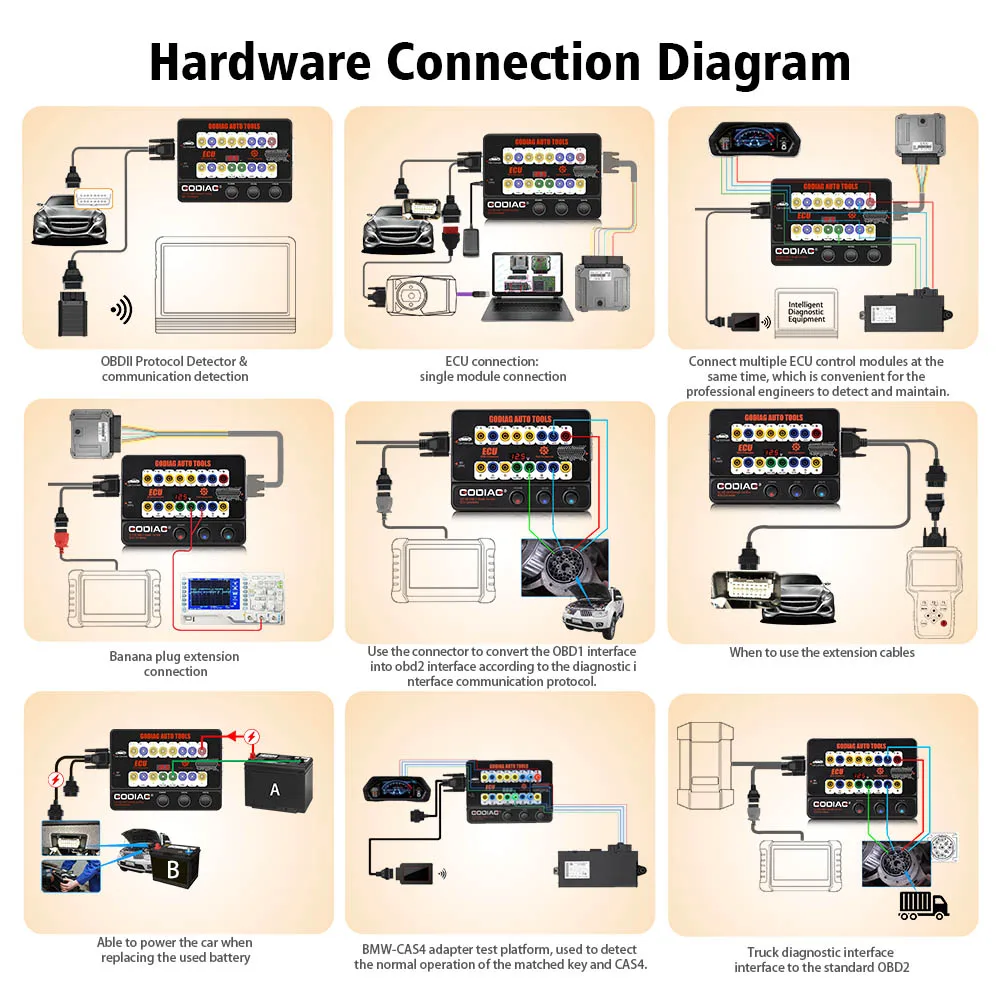

1. Протокол OBDII детектор и обнаружение связи

1). Подключите GODIAG GT100 к диагностическому порту OBDII car.2). Когда устройство отображает напряжение, включите выключатель питания GODIAG GT100.3). Затем подключите к диагностическому инструменту, когда инструмент общается с автомобилем, светодиодный индикатор соответствующего протокола будет включать светильник или мигать. (Если протокол CAN обнаружен, он будет иметь максимальную яркость. Когда общение будет успешным, соответствующие CAN-H и CAN-L будут тускнеть или мерцать слабо)

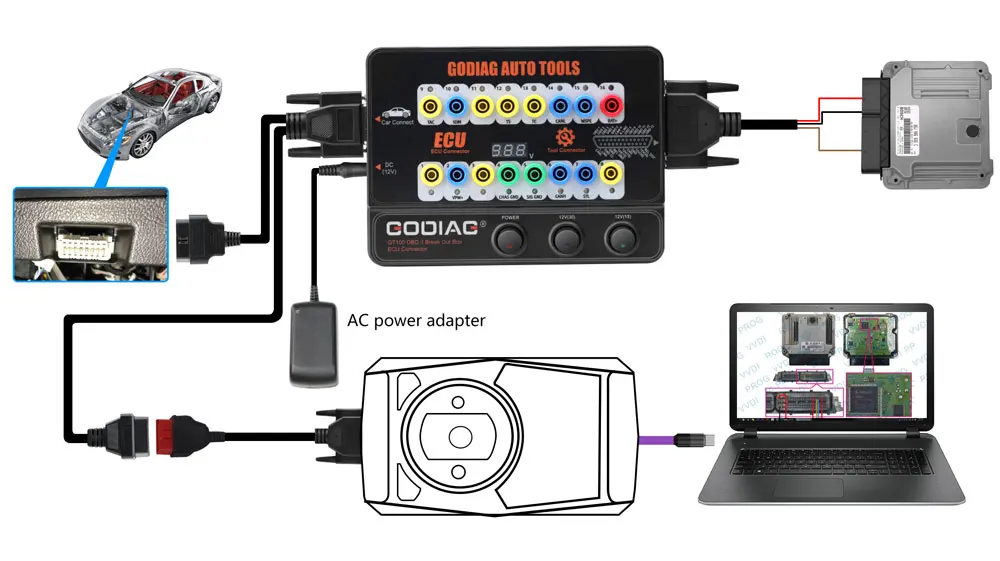

2. Подключение ECU: один модуль подключения Godiag GT100, подключенный к одному модулю ECU, удобен для пользователя для диагностики и программирования одного модуля.

1). Подключите ECU к цветные джемперы. (Если ECU имеет протокол CAN, пожалуйста, проверьте, нужно ли вам подключить резистор 120 Ом.)2). Godiag GT100 может питаться от подключения к диагностическому интерфейсу OBDII автомобиля или адаптером питания переменного тока 3). Диагностировать и программировать для одного ECU путем подключения диагностического инструмента или ECU programmer.3. Удлинительное соединение штепсельной вилки типа «банан»:

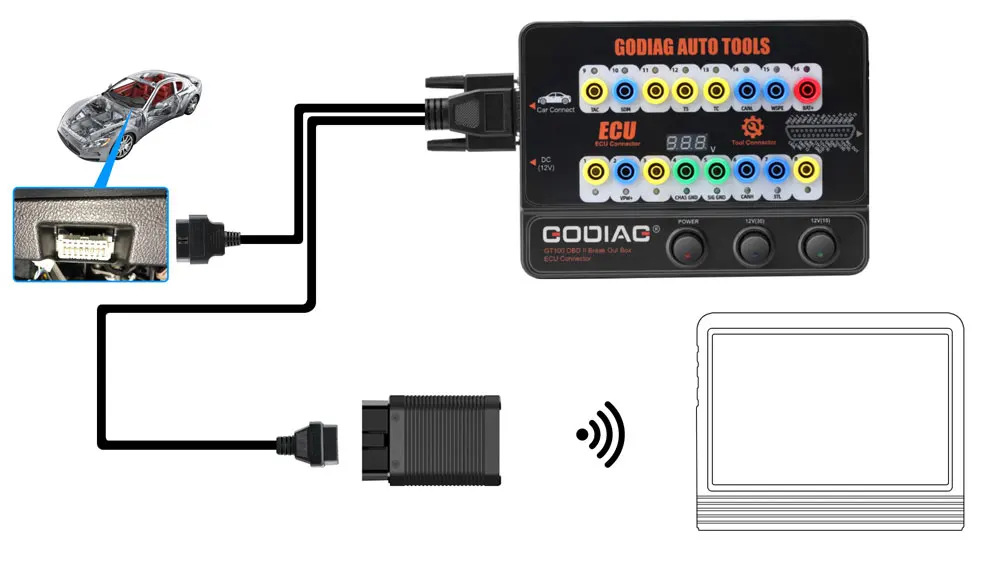

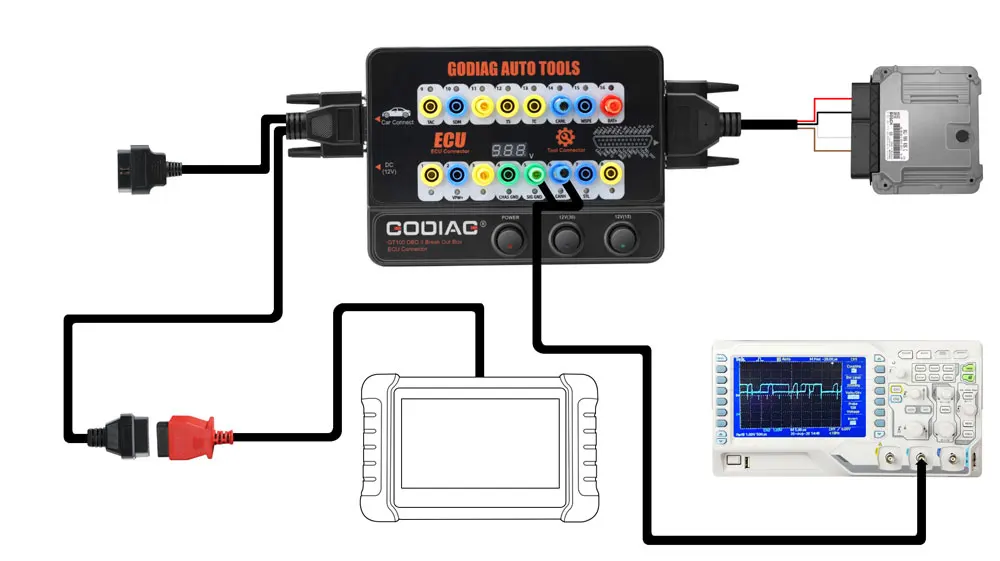

Расширьте интерфейс OBDII 16pin автомобиля, чтобы сказать вам, хорошее или нет подключение интерфейса OBDII, что удобно для тестирования сигнала напряжения интерфейса OBDII.

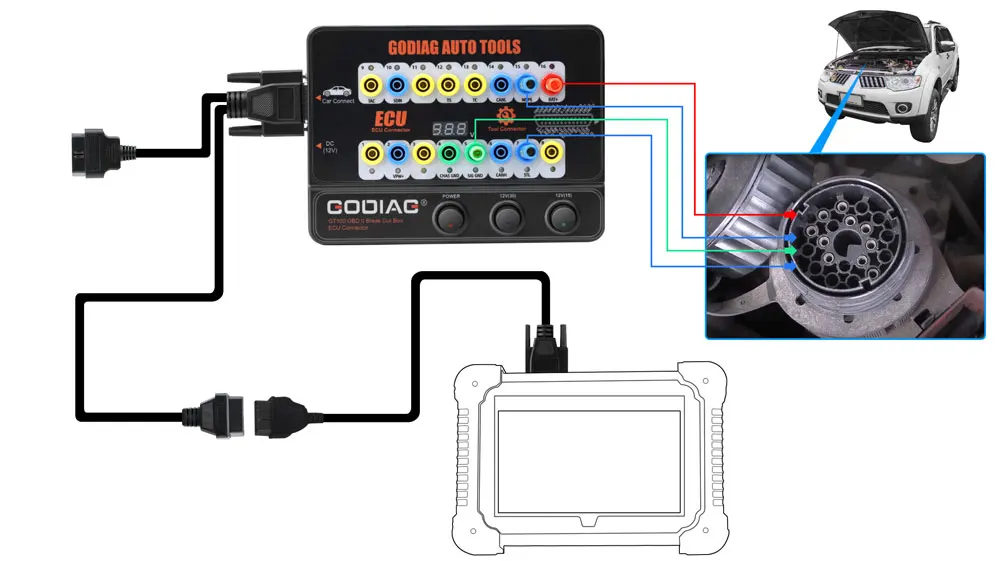

Преобразование Диагностического Интерфейса OBD1 в стандартный OBD2

Используйте разъем для преобразования интерфейса OBD1 в интерфейс obd2 в соответствии с Протоколом Диагностического Интерфейса связи.

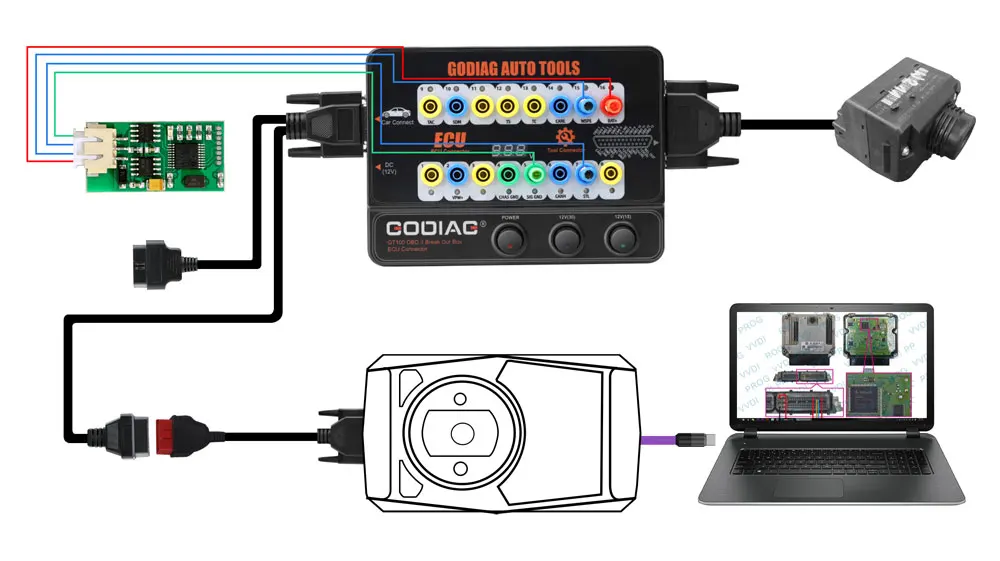

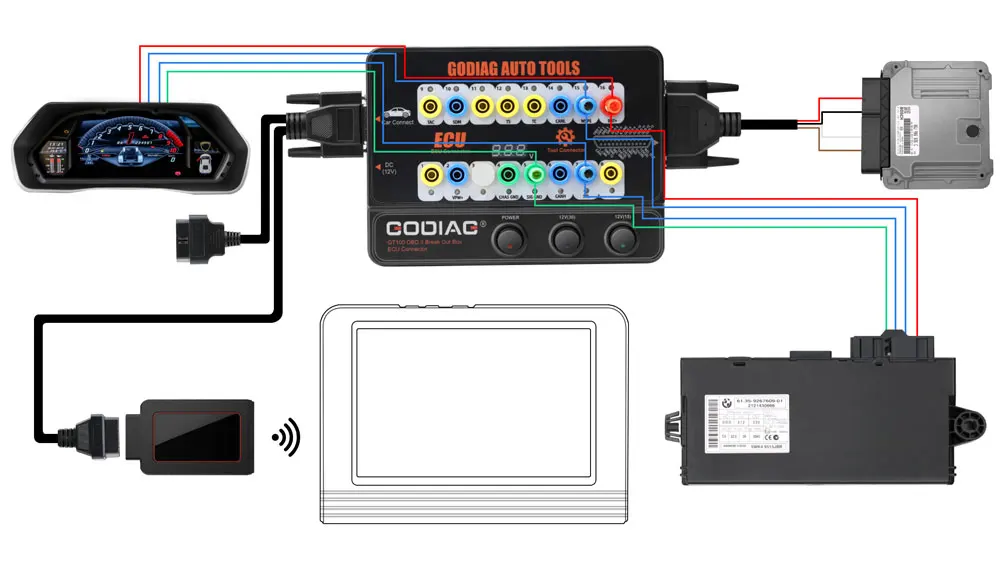

5. Подключите несколько модулей управления ECU одновременно, что удобно для профессиональных инженеров для обнаружения и обслуживания.

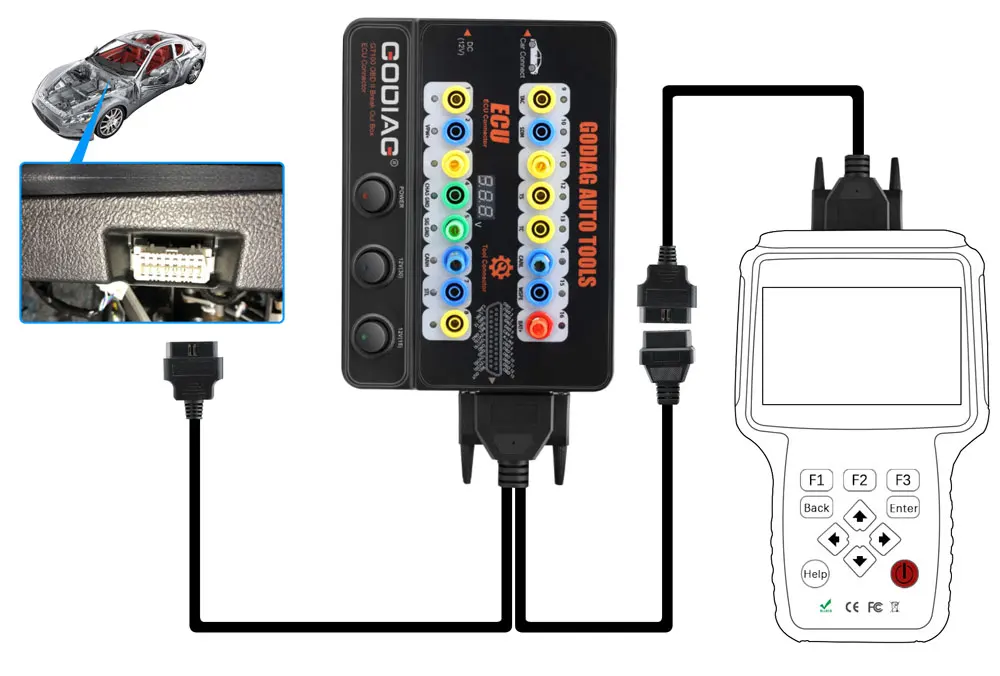

6. Когда использовать удлинительные кабели: пространство Диагностического Интерфейса слишком узкое, чтобы подключиться к диагностическому инструменту, или пользователь обнаруживает, что диагностический кабель не достаточно длинный во время обслуживания. Он может быть увеличен на 1,2 метров.

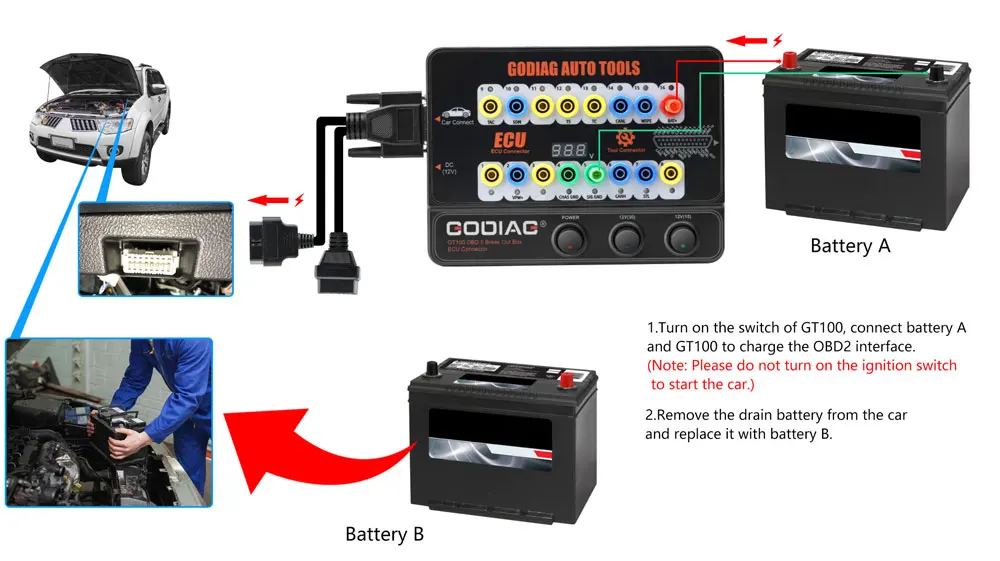

7. Возможность питания автомобиля при замене использованного аккумулятора.

1). Подготовьте батарею A для питания путем подключения к No. 16/4/5 отверстия Godiag GT100 & к OBD2 диагностический интерфейс автомобиля. [Примечание 1. Включите выключатель питания Godiag GT100. 2. Не включайте переключатель зажигания, не запускайте автомобиль] 2). Затем Замените совершенно новый аккумулятор B на Подержанный аккумулятор в автомобиле, что гарантирует полную мощность автомобиля, чтобы предотвратить потерю данных и блокировку звука или неисправность из-за отсутствия мощности в управлении ECU module.8. Выделенный адаптер будет выпущен (help GT100 подключается к специальному модулю ECU)

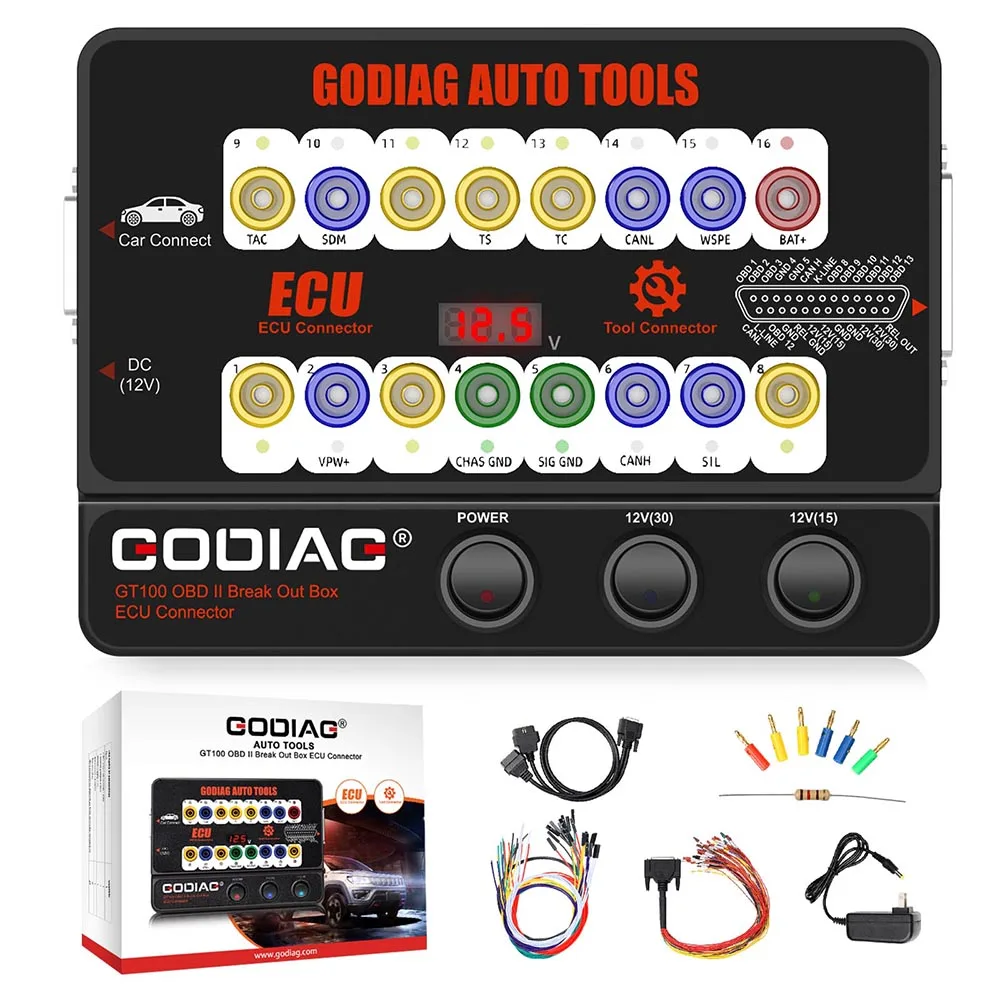

Посылка включает в себя: 1 шт. x Host1pc xOBD 2-в-1 расширение cable1pc xColored джемпер cable1pc xPower поставить 12V1pc xResistance 120 ohm6pcs xBanana plug24pcs xWire аксессуары, Dupont 2,54 мм гнездового разъема шпильки

Гарантия: один год гарантии.
