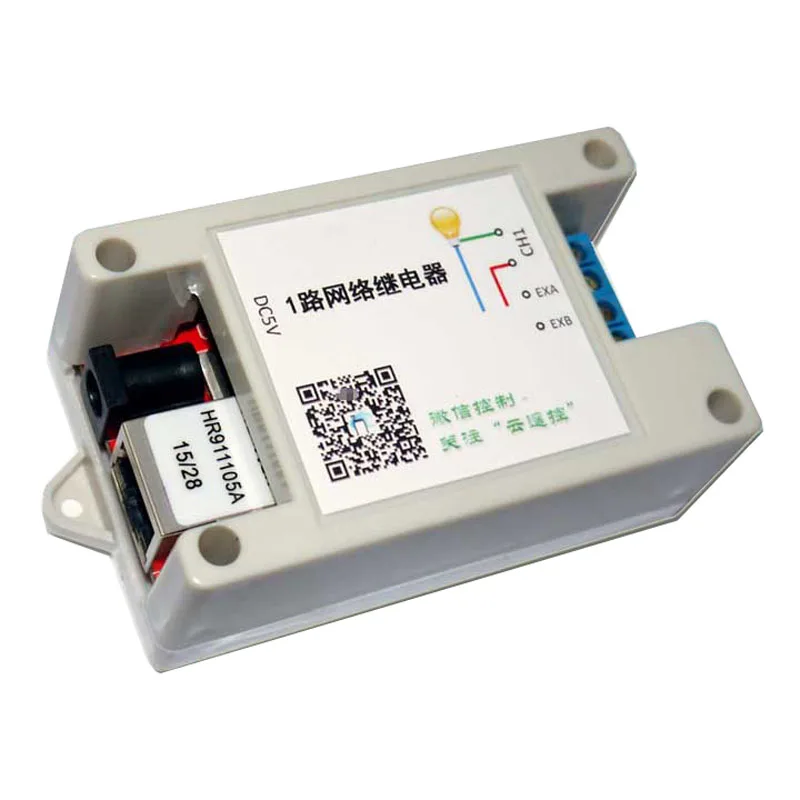

LAN Ethernet 1/2/8-way релейная плата переключатель задержки TCP/UDP модуль контроллера веб-сервер

Пожалуйста, обратите внимание перед покупкой: Этот продукт мы предоставляем соответствующие приложения и соответствующий исходный код, но некоторые приложения для китайского интерфейса, но легко понять и посмотреть, если у покупателей есть вопросы, вы можете связаться с нами.

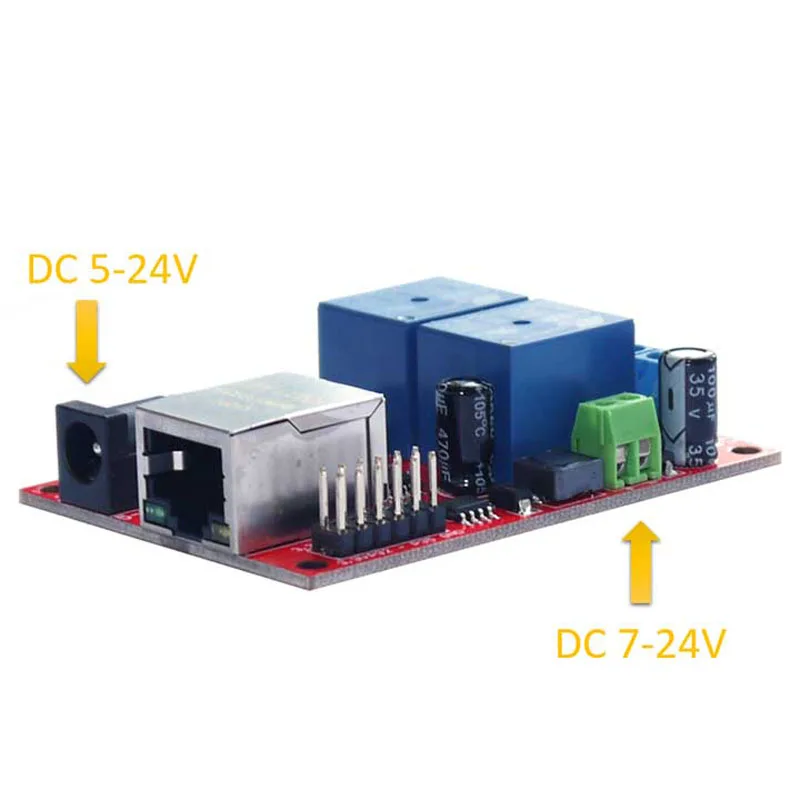

Требования к питанию: DC5V, блок питания Micro USB питания; Или DC9-24V

Размеры печатной платы: длина 70 мм X 50 мм в ширину

Описание функций:

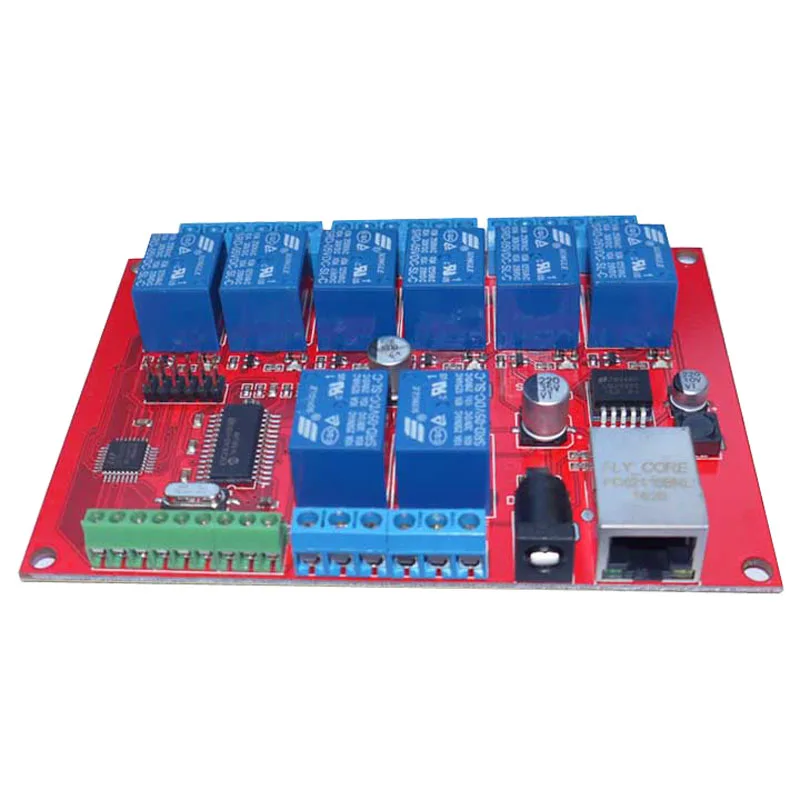

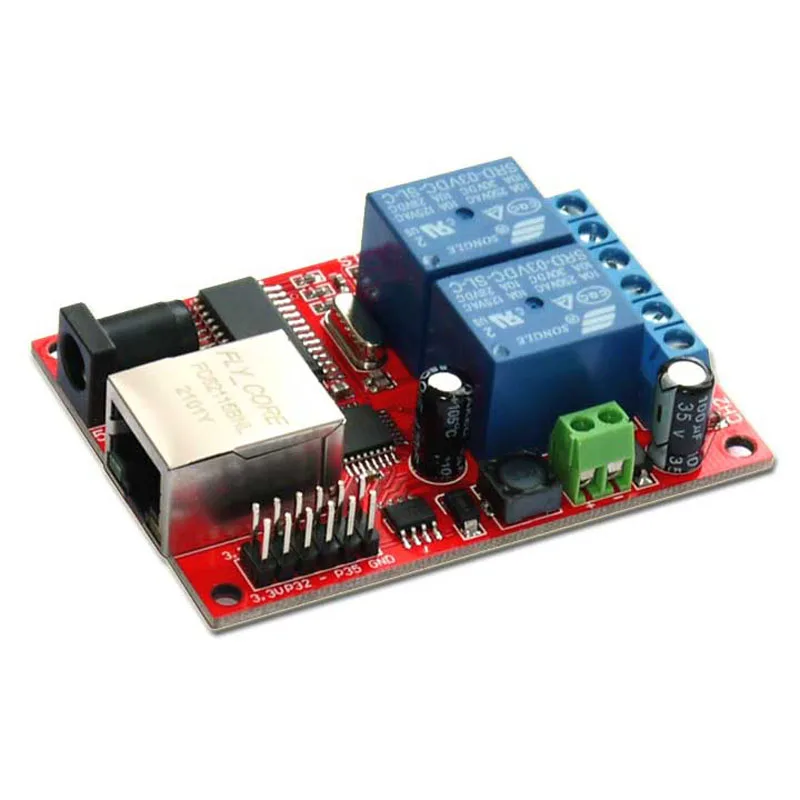

1/2/8-способ управления через Ethernet Потяните реле, релиз и через КОНТАКТНЫЙ модуль внешнего расширения реле до 6 выходов. Модуль поддерживает режимы работы TCP и UDP2, легко понять инструкции, Инструкция может указать задержку 1-65535 секунд. Модуль оснащен VB, программой Delphi PC и исходным кодом, чтобы помочь вам легко Компьютеризированный пульт дистанционного управления. В режиме TCP ПК может запросить состояние всех реле, другой после завершения обработки каждой команды, модуль вернется в последнее состояние всех реле. Режим UDP без запроса статуса или другого кода возврата чрезвычайно прост, легко встроен в различные приложения.

Характеристики модуля:

1. Микроконтроллер STC для промышленного главного чипа

2. Встроенное 2-стороннее реле высокого качества, реле с контуром диода поглощения

3. С 1-канальный индикатор питания, каждое реле имеет индикатор состояния загорается и реле

4. Релейный модуль может быть расширен до 8 выходов, Примечание: релейный модуль должен быть активным

5. Вы можете настроить модуль через параметры сети, такие как ip-адрес модуля, шлюз по умолчанию и т. д.

6. Удерживающий статус реле перед отключением питания (настраиваемый)

7. Поддерживает входное напряжение 5 В или 9-24 В

8. 1,6 мм толщина печатной платы военного класса FR-4 материал листа, размер печатной платы 70 мм X 50 мм, отложите монтажные отверстия

Эксплуатация:

Заводская Настройка модуля:

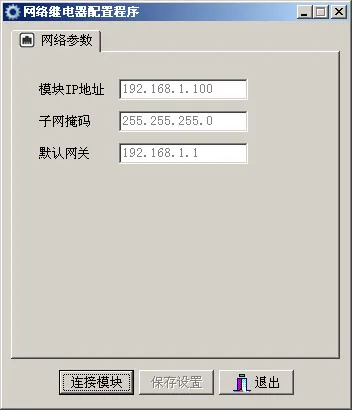

Параметры сети могут быть настроены с помощью программы конфигурации сети:

IP адрес 192.168.1.100

Шлюз по умолчанию 192.168.1.1

Маска подсети 255.255.255.0

Модули сервисного порта не могут быть настроены:

Порт TCP 6722

Порт UDP 6723

Если сетевой параметр является неправильным, то в результате вы не можете подключить модуль, короткий и к перемычке CLR на настройках питания модуля, чтобы восстановить заводские настройки.

Код команды как текстовая строка, не нужно следовать возврату перевозки.

Получить статус реле 00 (UDP не поддерживается)

CH1 pull 11

Выпуск CH1 21

CH2 pull 12

Выпуск CH2 22

CH3 pull 13

Выпуск CH3 23

CH4 pull 14

Выпуск CH4 24

CH5 pull 15

Выпуск CH5 25

CH6 pull 16

Выпуск CH6 26

CH7 pull 17

Выпуск CH7 27

CH8 pull 18

CH8 релиз 28

В режиме TCP модуль после получения байта команды вернет последний статус каждого реле. Возвращаемое значение-это текстовая Строка из восьми символов, каждый символ может быть 0 или 1, от имени релейных релизов или вытянуть состояние, например, возвращаемое значение 11 миллионов представляет CH1 и CH2 pull, другие каналы высвобождаются.

Параметры задержки можно установить в контролируемом канале через 1-65535 секунд, затем изменить состояние, в сочетании с определенным приложением может быть реализовано после включения задержки выпуска или задержки отключения. Параметр задержки записывается после того, как Код команды продолжает вводить «:» и задержка в считанные секунды, например:

Описание кода команды текущего состояния

CH1 текущее состояние отпустите 11:30 CH1 pull, автоматическое отпустите через 30 секунд

Текущее состояние Потяните 22:30 отпустите CH2, автоматически Вытяните через 30 секунд

CH2 текущее состояние отключается 22:30 выпуск CH2 (без изменения состояния), автоматическое оттягивание через 30 секунд

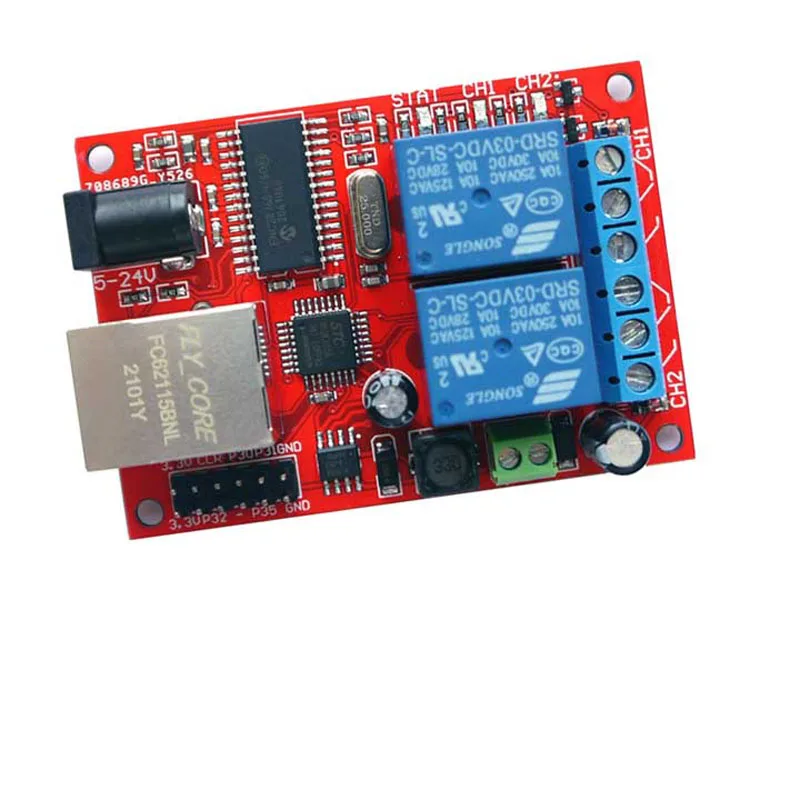

Описание интерфейса:

+ 5 В: + 5 В положительный источник питания, вход или выход

GND: мощность заземления, вход или выход

P30 - P35: CH3 - CH8 линии управления, высокий уровень эффективности.

CLR: CLR короткое и к модулю настройки питания для восстановления заводских настроек

Синие Клеммы: Подключите нагрузку пользователя, вы можете использовать 220 В переменного тока или менее 30 В постоянного тока оборудования, которое не может превышать текущее стандартное реле нагрузки. Каждое реле имеет нормально открытый контакт, нормально закрытый контакт и Общий контакт, своевременное реле, общественный контакт и нормально открытая контактная проводимость; Релейный выход, общественный контакт и нормально закрытый контакт направляющий прохождение.

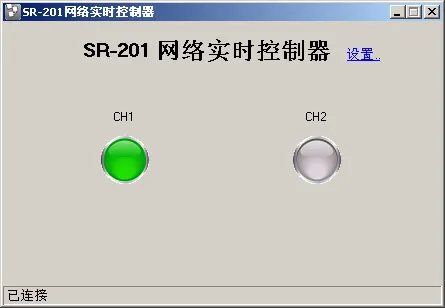

Интерфейс программного обеспечения для сетевого управления в режиме реального времени:

1. Программное обеспечение простое в настройке, поддержка использования динамического имени домена

2. Вы можете показать или скрыть Расширенный канал

3. 6 клиент может работать одновременно на другом компьютере с модулем управления программой терминала

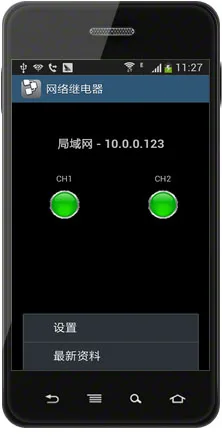

Интерфейс программного обеспечения управления мобильным терминалом (поддерживает только Android), разработка языка Basic4android для обеспечения полного исходного кода:

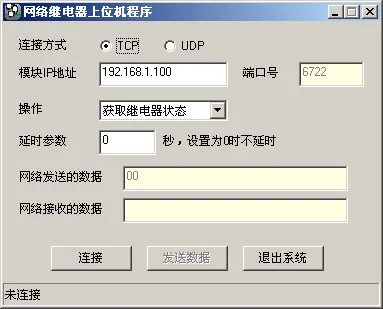

Программа ПК представлена:

1. Поддержка TCP, UDP2 видов соединений

2. Включает полный репертуар

3. Вы можете задать параметры задержки

4. Отображение сети для отправки и получения данных

5. С VB, Delphi исходный код
