2 4G Высокоточный стерео беспроводной аудио Двунаправленный в реальном времени

2 4G Высокоточный стерео беспроводной аудио Двунаправленный в реальном времени

1: краткое введение
Kcx_2.4g003это продукт, который работает в 2.4g ISMTwo высокое качество стерео аудио модуль передачи с частотным диапазоном, use16Bit 、 44,1 KSPSAudio поток передачи данных на основе DSP,RF скорость воздуха до 5 Мбит/с. Используется Адаптивная Частотная скачка, Форвардная коррекция ошибок, технологии буфера и повторной передачи обеспечивают надежность беспроводной передачи. Просто вживите этот модуль в ваш продукт, обычные Проводные аудио продукты могут быть модернизированы до беспроводных аудио продуктов.

2: типичные приложения
● Беспроводной динамик
● Беспроводная система внутренней связи
● Беспроводная микрофонная система
● Беспроводная телефонная система
● Беспроводная система передачи аудио

3: характеристики и преимущества
<1>:CDUncompressed аудио передача качества звука
<2>: Отличная прочность и сосуществования
<3>: с помощью различных технологий для обеспечения стабильности беспроводной передачи
√ Адаптивная частота прыжков
√ Коррекция ошибок вперед
√ Буферизация и повторная передача
<4>:IntuitiveLEDIndication и status port
<5>: прост в использовании
<6>:RF соединение speed≤ 1s
<7>: Беспроводная передача distance≥ 100 риса (в открытой среде без укрытия)
<8>: беспроводное шифрование данных + технология скачки частоты, гарантируется конфиденциальность передачи, мастер и раб должны быть сопряжены вручную в первый раз, не требуется сопряжение для последующего использования, подключите сразу после включения питания.

4: Технические характеристики и параметры
Рабочее напряжение: DC5V
Рабочий ток: 80-100 мА
Режим модуляции: GFSK
Частотная характеристика: 20 Гц-20 кГц
Динамический диапазон: 92 дБ
Частота дискретизации аудио: 16 бит/44,1 КСП
Частотный диапазон: 2,408-2,476 ГГц
Скорость передачи данных: 5 Мбит/с
Задержка передачи аудио: 25 мс

4: общее представление
Один комплект включает в себя slave и хост (вход аудиосигнала на хост может быть передан на slave, в то же время, вход аудиосигнала НА slave также может быть передан на Хост, для двусторонней стереопередачи в режиме реального времени), нет никакой разницы во внешнем виде между мастером и рабом, только внутренние различия в уровне программного обеспечения (на задней панели платы Есть ярлык, указывающий, является ли плата мастером или Раб).

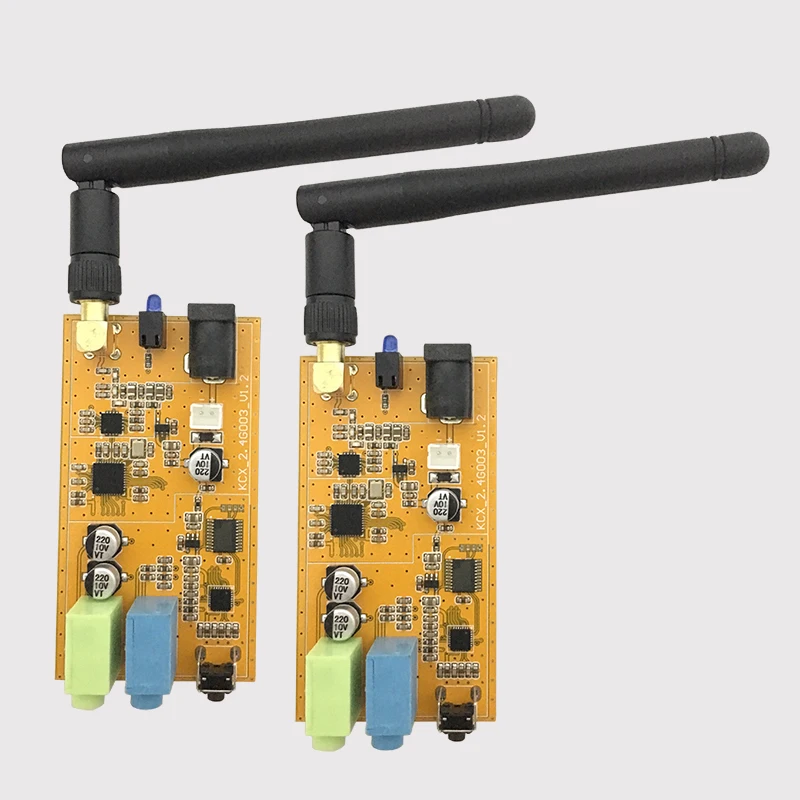

5: фотография товара

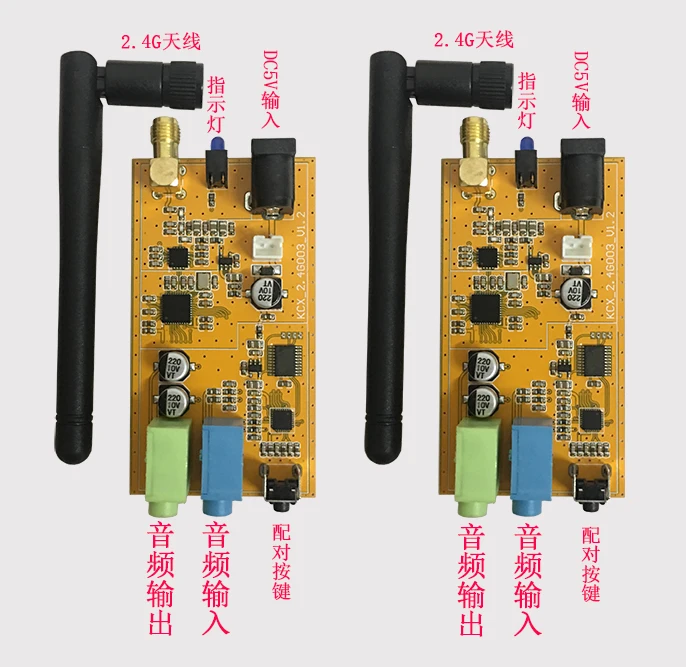

6: Описание интерфейса

7: выбор и Подключение периферийных устройств

<1>: выбор источника питания
DC5VInterface для питания input5V, (рекомендуется низкопульсационный источник питания, стабильный источник питания обеспечивает идеальное качество звука передачи).

<2>: выбор антенны и подключение
Этот модуль adopts4dBI 2,4 GHigh усиление всенаправленная антенна, adoptSMAThe Съемная RF интерфейс подключается при помощи модуля 。 пользователи также могут выбрать совместимые продукты в соответствии с фактическим дизайном needs2.4Gantenna. Когда appliedPCBThe антенный радиатор должен быть далеко от корпуса модуля И аудио линии по возможности, линии электропередачи и другие легко нарушенные сигнальные линии, в то же время Антенна должна быть подвержена воздействию пространства как можно больше, избегайте покрытия или экранирования металлом Объекты.
Рекомендуемая Спецификация внешней антенны:
Параметры спецификации
Частотный диапазон 2,400-2,521 ГГц
Сопротивление 50Ω
КСВН напряжения коэффициента стоячей волны ≤ 1,5
Вертикальная поляризация
Интерфейс SMA

<3>: Подключение аудиосигнала
Интерфейс аудиовхода (розовый, синий аудио основание интерфейс аудиовхода): 3,5 mmaudio интерфейс, используемый для ввода стерео аудио сигнал (как: мобильный телефон, компьютер, VCDIsoaudio сигнал) 。
Аудиовыход интерфейс сервера сигнализации (зеленый аудио основание аудиовыход интерфейс сервера сигнализации): 3,5 mmaudio интерфейс, он используется для вывода стерео аудио сигнала и ввода его в аудио усилитель мощности, чтобы толкать динамик, чтобы сделать звук или подключить наушники напрямую.

Примечания: в этом модуле нет встроенного микрофонного усилителя, аудио вход не может быть напрямую подключен к микрофону, микрофонные усилители необходимы для приложений микрофона.

8: инструкции по подключению и сопряжению
При первом использовании этого модуля требуется сопряжение, инструкции по сопряжению:

Первый шаг:Короткое нажатие кнопки сопряжения хост-компьютера, хост входит в pairingpattern (статус хоста indicatorExterminate1s,bright1s: Ожидание статуса сопряжения, 20 автоматически выходит из режима сопряжения без подключения за считанные секунды)

Шаг 2:Короткое нажатие кнопки соответствия slave, от машины до pairingpattern (статус хоста indicatorExterminate1s,bright1s: Ожидание состояния сопряжения, 20 автоматически выходит из режима сопряжения без подключения за считанные секунды)

Как правило, соединение успешно происходит в тот момент, когда мастер и раб входят в режим сопряжения, после успешного подключения индикатор состояния мастера и работника включит off2000ms, синхронно мигание частоты двух вспышек 50msThe.

1: непарное состояние
Короткое нажатие кнопки theConnectKey, чтобы не совпадать с хостом, вам нужно снова подключить сопряжение, просто следуйте вышеуказанному методу.

2: описание индикатора состояния
Плата модуля оснащена индикатором состояния подключения и индикатором зарядки, он используется для отображения рабочего состояния модуля
Индикатор состояния подключения (blueLED):
<1>:Chang Liang: соединение сломанное, сканирующее оборудование
<2>:Exterminate2000ms,flash 50mstwice: Подключение успешно
<3>:Exterminate1s,bright1s: Ожидание статуса сопряжения

9: Упаковочный лист
Антенна: 2 корня, хост: 1 человек, раб: 1 человек
