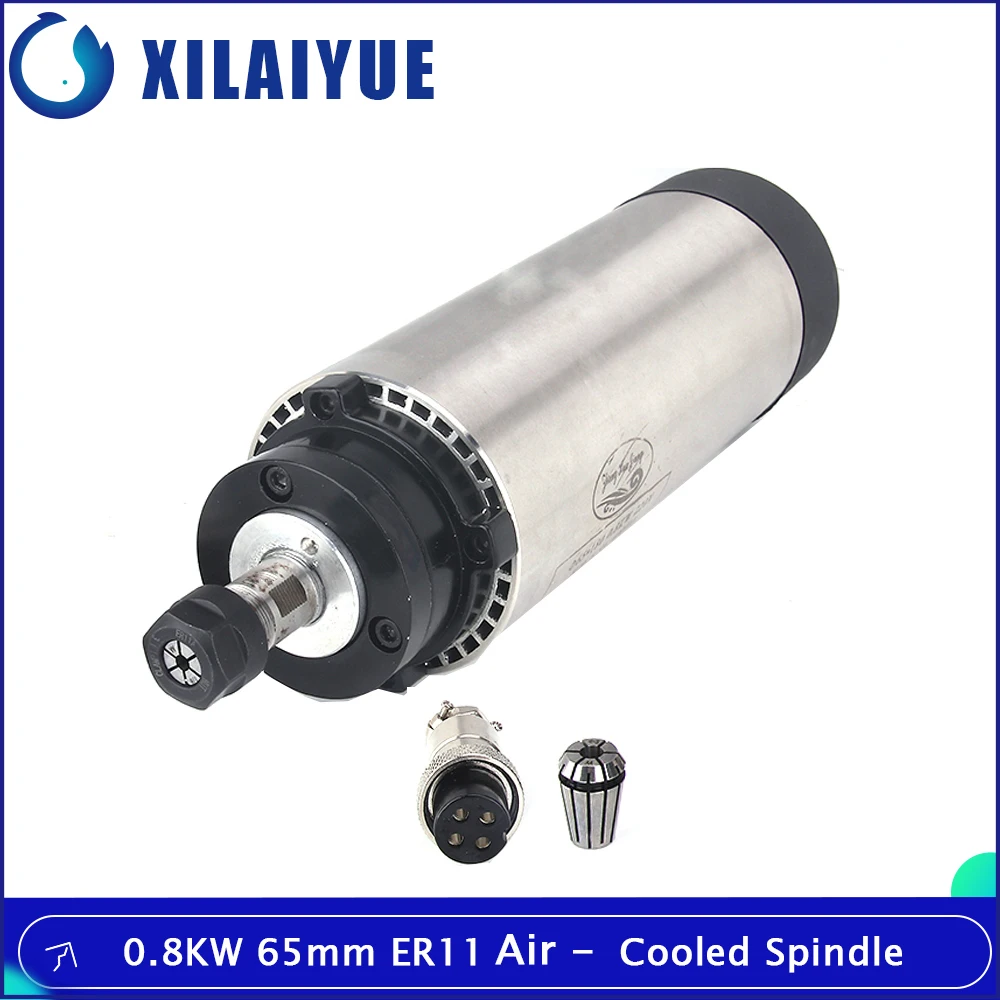

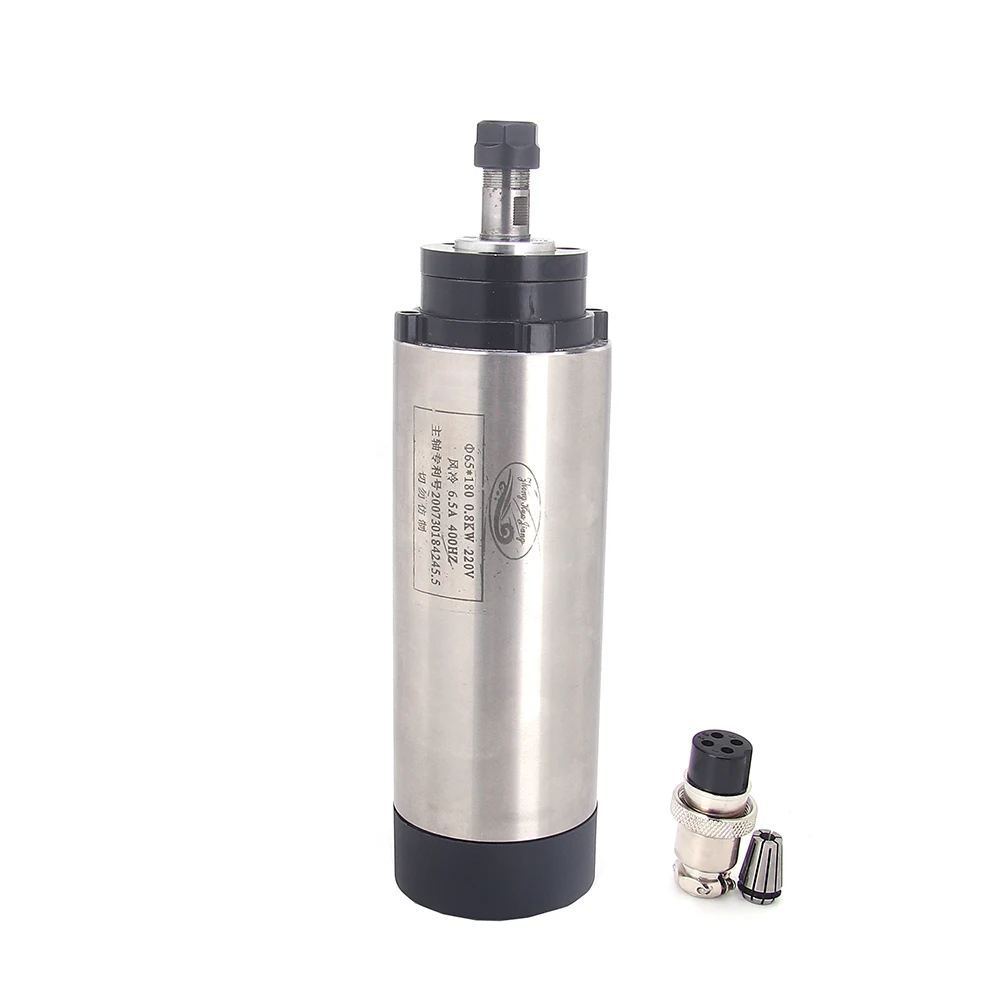

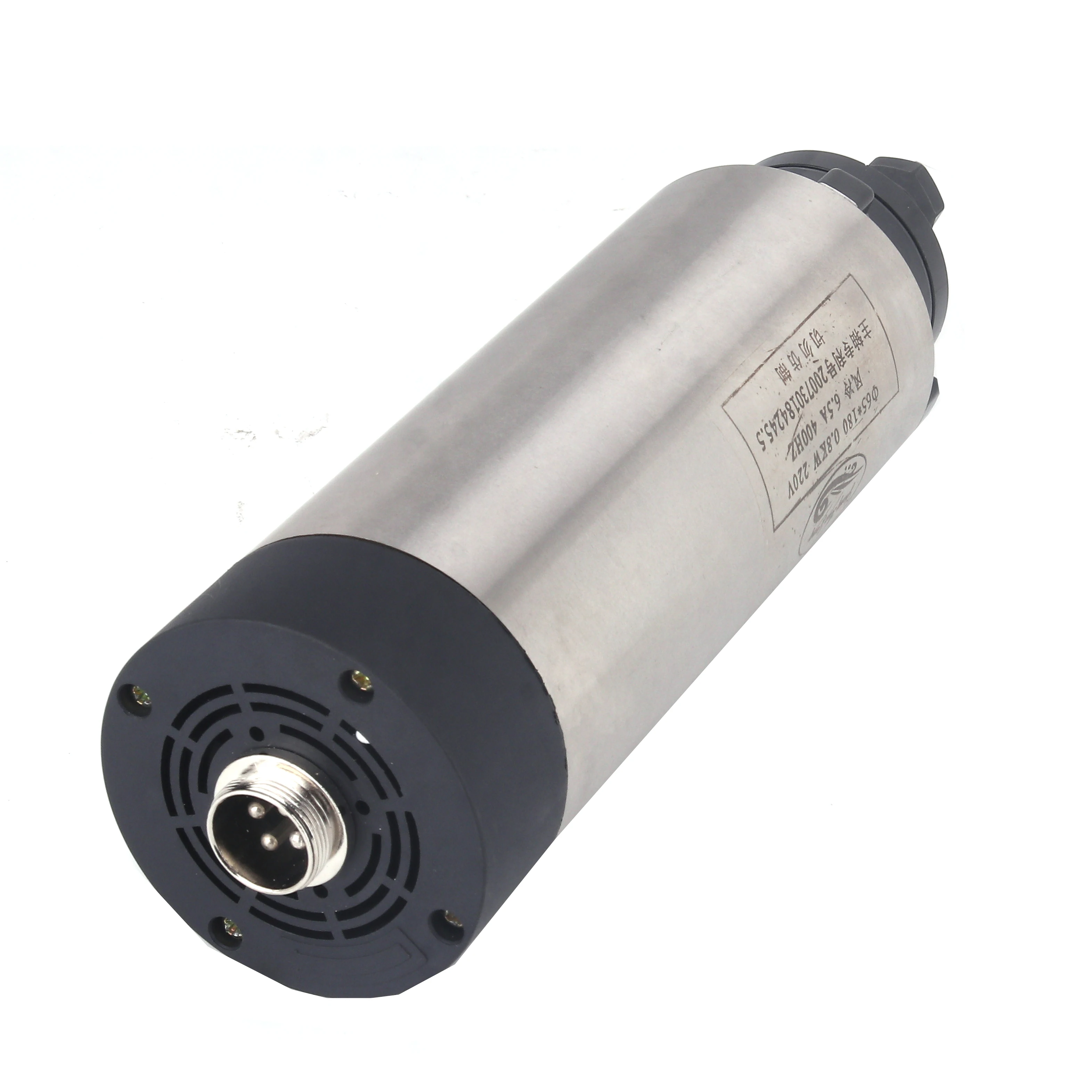

0.8 кВт/1.5 кВт/2,2 кВт 65 мм/80 мм ER11/ER20 220 В/110 в двигатель шпинделя воздушного охлаждения CNC шпиндель с воздушным охлаждением 4 подшипника для гравировального фрезерного станка

Посылка включает в себя:

1 шт. мотор шпинделя

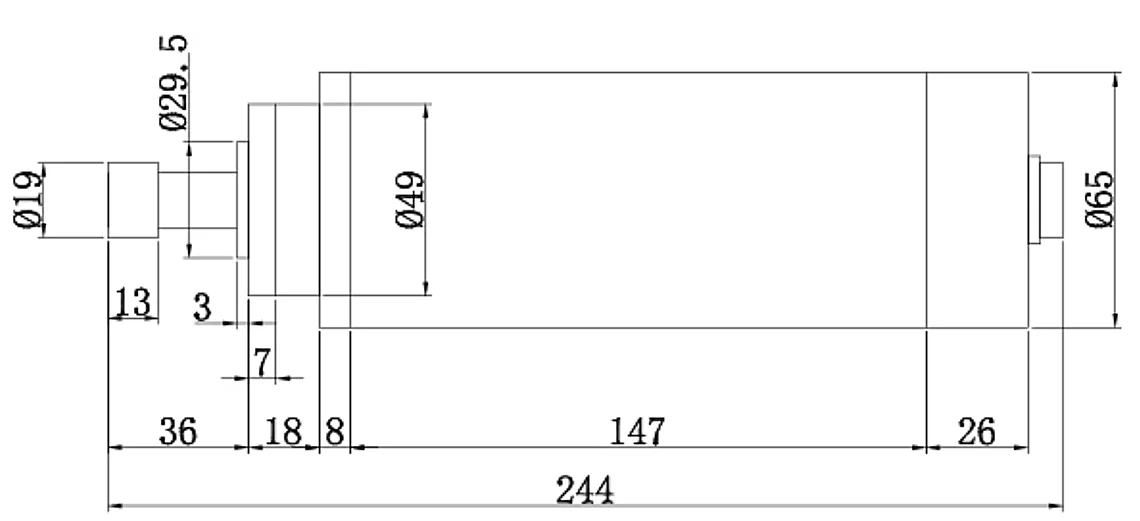

0,8квт 65 мм ER11 Размер дисплея

Модель

Скорость (об/мин)

Мощность

(КВт)

Напряжение

(V)

Ток

(A)

65 0.8kw ER11

1-24000

0,8

110/220

6

Частота

(Гц)

Вес

(Кг)

Соединение конца вала

Охлаждение

Применение

400

2,6

ER11 Φ3,175-Φ6

С воздушным охлаждением

Гравировальный станок

Характеристика:

Мощность: 0.8KW

Размер: 65 мм

Напряжение: 220 В переменного тока

Частота: 0-400 Гц

Скорость: 0-24000 об/мин

ВЫКЛ: менее 0,02 мм

Смазка для смазки

С подшипником 4 шт.

Runout: 0,01 мм

Подходит для резьбы по дереву, сверления, гравировки и фрезерного оборудования

Скоростные пути: через инвертор выходное напряжение и регулировка рабочей частоты может быть достигнуто 0-24000 бесступенчатая

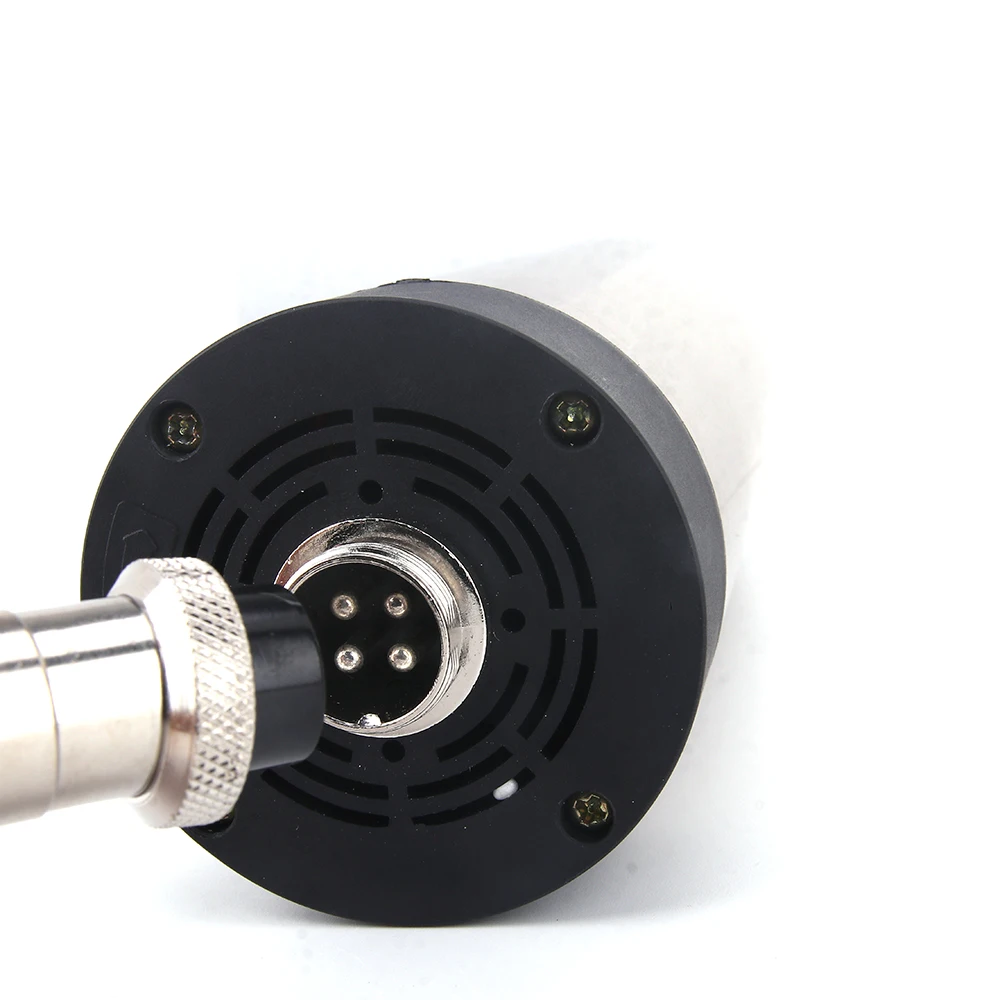

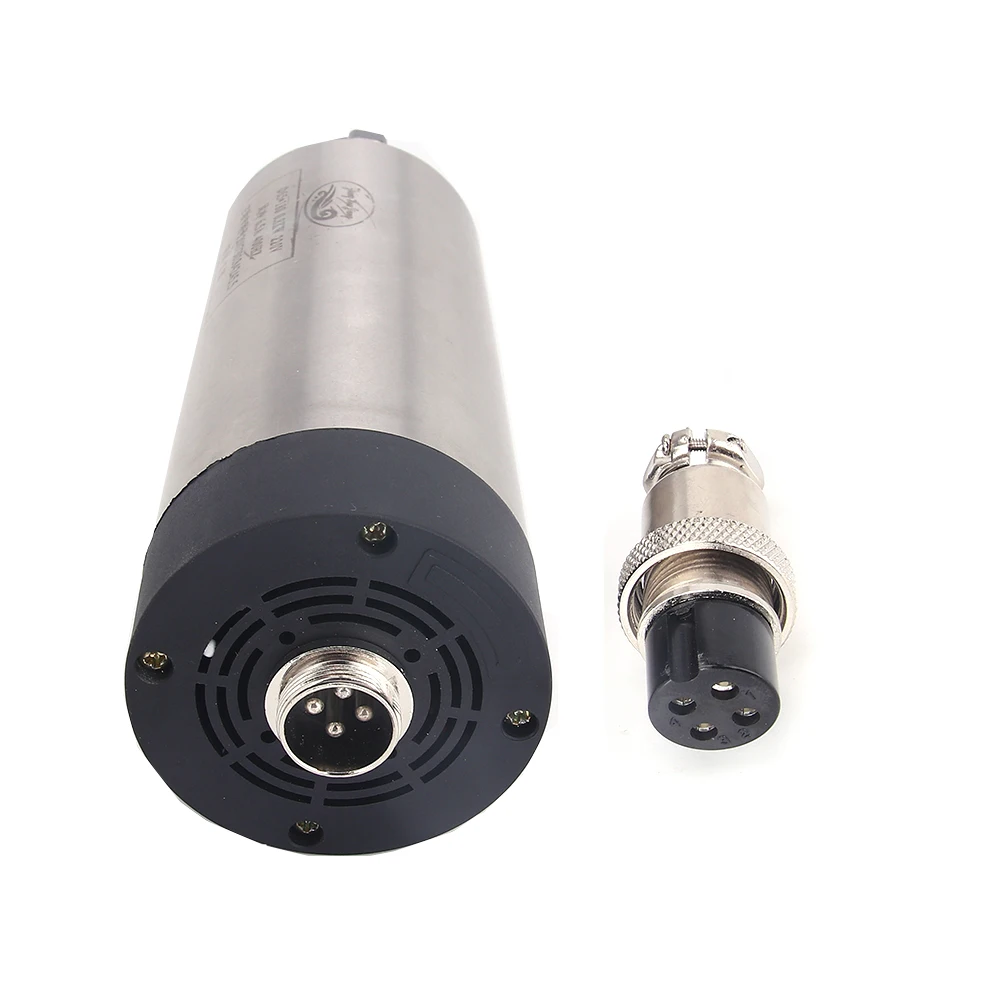

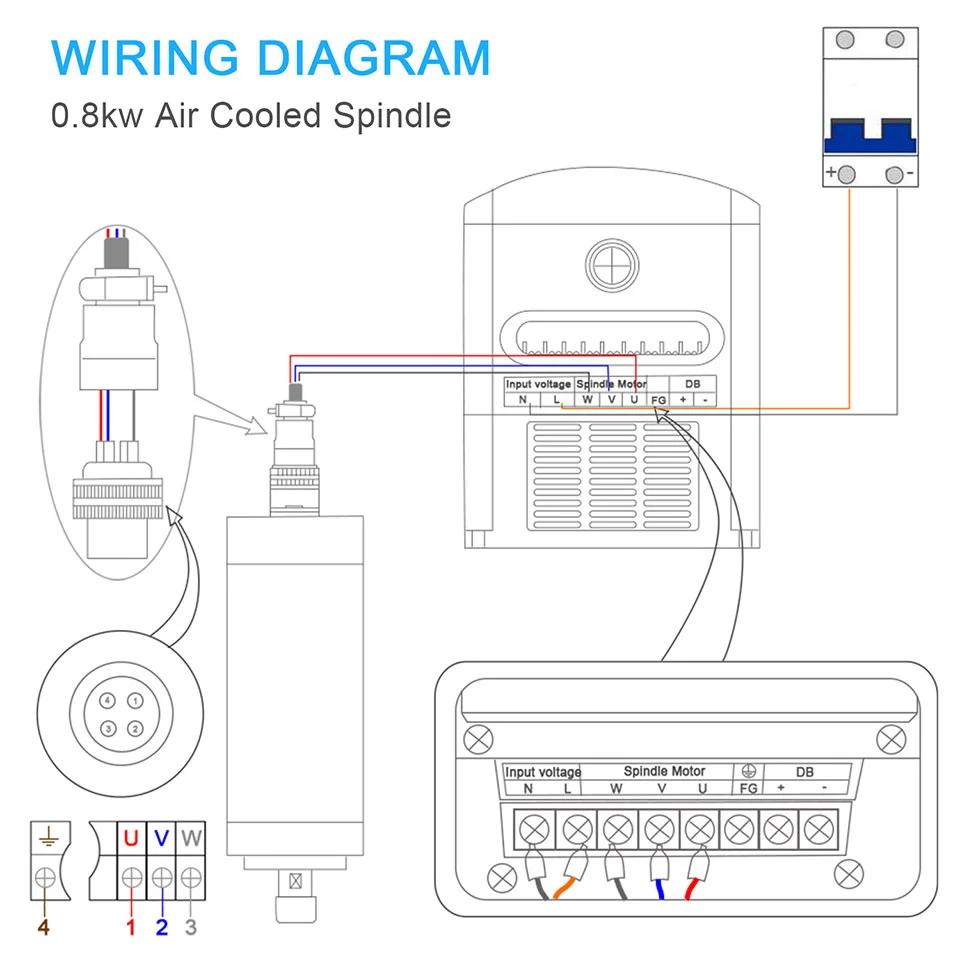

Интерфейс питания: Дополнительно GX16 Водонепроницаемая воздушная вилка, есть отмеченные 1234123 были подключены к источнику питания инвертора (U, V, W), 4 подключенных инвертора

Тип подшипника: 2 × 7005C P4 DT и 2 × 7002C P4 DT

Основное применение:

Гравировка для дерева, бамбука, обычной печатной платы, ПВХ, ПММА, пластика, duotone платы (ABS) и т. Д. Неметалла, также может гравировать на золото, серебро, медь, алюминий, pb и т. Д. Мягкая металлическая поверхность.

Меры предосторожности при использовании шпинделя:

1. Электрический шпиндель и инвертор должны использоваться вместе. Характеристики и параметры инвертора должны соответствовать номинальным параметрам электрического шпинделя. Если настройки неверны, Электрический шпиндель будет сожжен.

2. Перед использованием электрического шпинделя с водяным охлаждением необходимо убедиться, что система охлаждения работает нормально. Строго запрещено использовать при охлаждении Wu. Объем охлаждающей воды рассчитывается как 1 л/кВтч. Минимальный расход охлаждающей воды составляет не менее 5 литров/мин. Используется труба охлаждающей воды и сопло для воды. Соединение должно быть надежным и не протекает.

3. Охлаждающая жидкость должна быть чистой, нежирной, и температура контролируется при 5-30 °C. Если температура окружающей среды выше 30 °C, охлаждающую среду необходимо охладить. Прецизионные обрабатывающие машины требуют температуры охлаждающей жидкости 20 ± 2 ° C.

4. Во время хранения и транспортировки электрического шпинделя состояние высокоскоростной смазки внутри подшипника изменится, и клиент должен работать с низкой скоростью перед использованием. Запуск начинается с самой низкой скорости электрического шпинделя. Через 30 минут Количество увеличивается на 3000 об/мин. Каждая шестерня работает в течение 20 минут. Если он не приводится непосредственно к высокоскоростному запуску, будут возникать ненормальные шумы, шум, тепло и другие феномены, которые повлияют на срок службы подшипника. Электрический шпиндель должен быть включен (низкая скорость) не менее 15-30 минут во время долгосрочного использования.

5. При зажиме инструмента с электрическим шпинделем, Коллет, гайка и внутреннее Коническое отверстие должны быть очищены, чтобы избежать влияния на точность. Вставка хвостовика должна быть больше 15 мм.

6. Электрический шпиндель необходимо подогревать каждый день, когда он обрабатывается. Когда электрический шпиндель достигнет скорости обработки, он будет завершен через 15-20 минут. Электрический шпиндель должен быть отключен в течение 2 часов каждый день, чтобы восстановить механическую усталость и продлить срок службы.

7. Строго запрещено наносить удар на торцевое покрытие электрического шпинделя. При разгрузке ножа запрещено стучать в Коллет и режущую головку. Bumping строго запрещено во время транспортировки, хранения и использования, особенно на конце вала.

8. Шпиндель двигателя должен работать в указанном направлении.

9. Установите моторизованный шпиндель, пожалуйста, следуйте инструкциям схемы зажима шпинделя.

10. Пользовательская температура для охлаждения с охладителем воды должна контролироваться при 22-25 °C.

11. Электрический шпиндель использует газовое уплотнение. Источник газа должен использоваться сепаратором нефти и воды и сухим фильтром. Давление воздуха 0,2-0.25MPa и точность фильтрации 5μm. В противном случае подшипник будет поврежден.
