JSN-SR20-Y1 водонепроницаемый Ультразвуковой дальномер с двойным зондом |

JSN-SR20-Y1 водонепроницаемый Ультразвуковой дальномер с двойным зондом |

JSN-SR20-Y1 модуль с двойным зондом может обеспечить бесконтактную функцию измерения расстояния 2-500 см, а погрешность может достигать 3 мм; модуль включает в себя трансивер интегрированный ультразвуковой датчик и схему управления. Использование режима один похож на наш HC-SR04 модуль.

Этот продукт принимает промышленный двойной водонепроницаемый ультразвуковой зонд, водонепроницаемый тип, стабильную производительность и скромность для работы со всеми MCUs на рынке.

Очень близкий диапазон, слепая зона составляет всего 2 см. Стабильный диапазон является мощной основой для успешного выхода этого продукта на рынок.

Особенности:

1. Маленький размер и удобный в использовании;

2. Ультра-маленькие замеры в слепой зоне.

3. Высокая точность измерения;

4. Сильная защита от помех;

5. Интегрированный Закрытый водонепроницаемый ленточный зонд, подходит для влажных и жестких случаев измерения

Характеристики и параметры:

Импульсный выход

Серийный выход

Рабочее напряжение

Постоянный ток: 3,0-5,5 V

Рабочий ток

Less8mA

Частота зонда

40 кГц

Самый дальний диапазон

500 см

В последнее время диапазон

2 см

Дальняя точность

± 1 см

Разрешение

3 мм

Для измерения угла

60 градусов

Входной сигнал триггера

1,20uSthe aboveTTLpulse

2 и последовательный порт для отправки инструкций s0x55

Выход эхо-сигнала

Выходной сигнал ширины импульса, orTTL

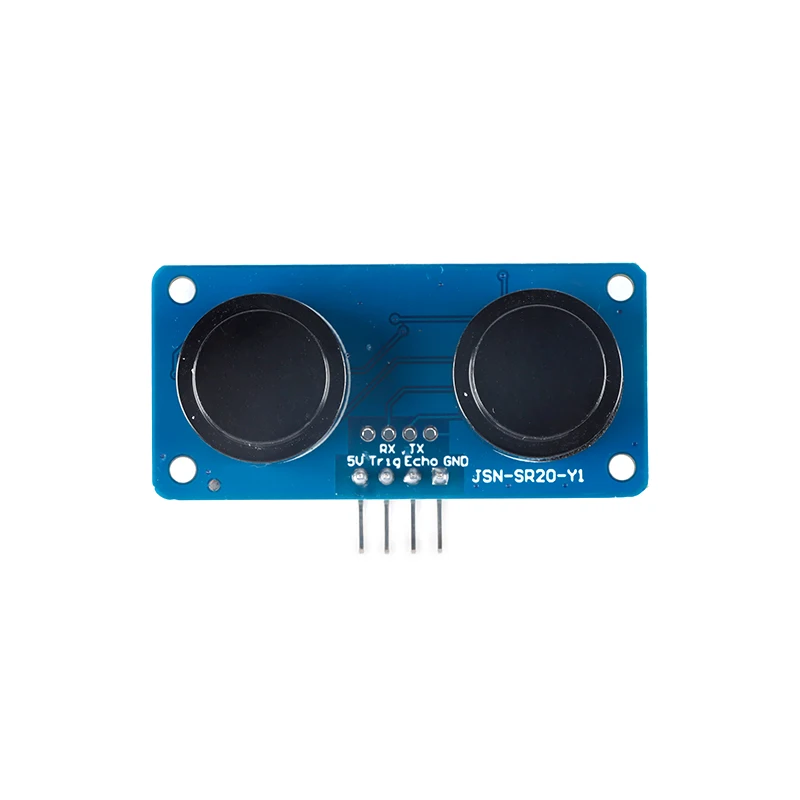

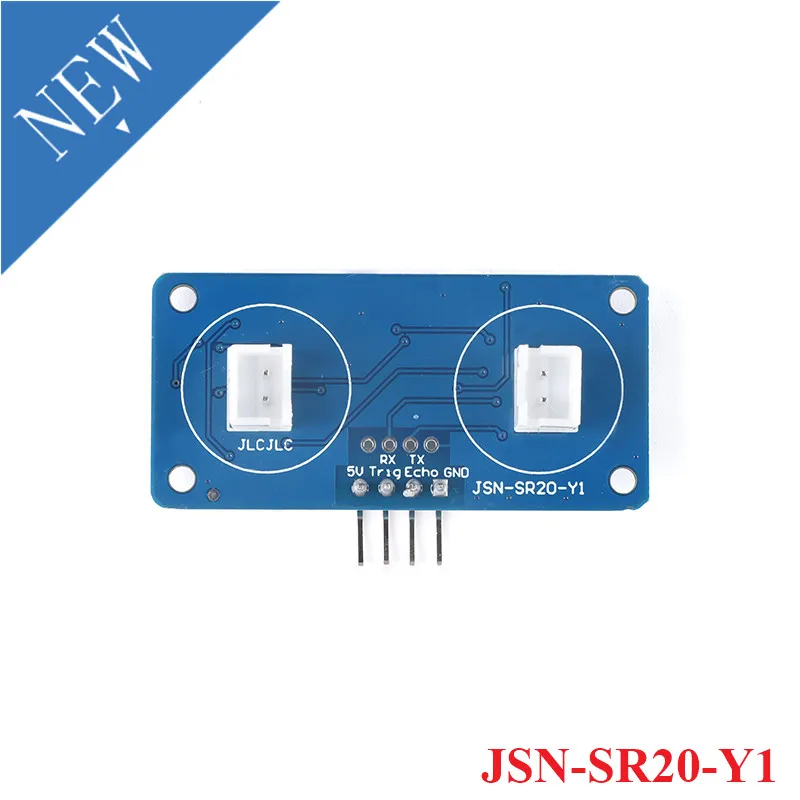

Режим подключения

3-5,5 V (положительный полюс)

Триг (контрольный терминал) RX

Эхо (выход) TX

GND (отрицательный полюс источника питания

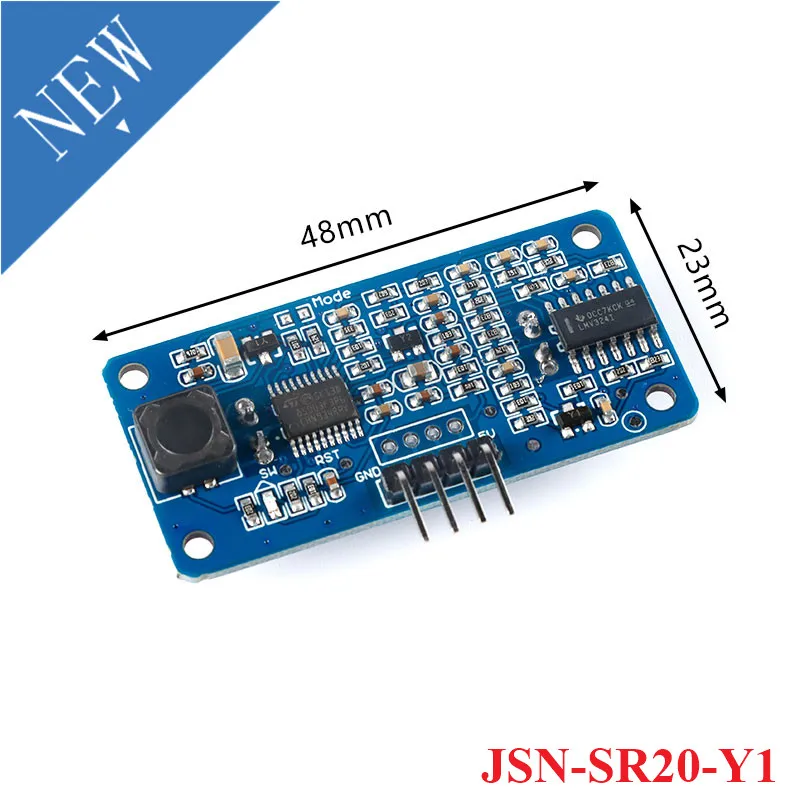

Размер изделия

L48 * W23 * H10 мм

Рабочая температура

-20 ℃-+ 70 ℃

Цвет детали

Печатная плата синего цвета

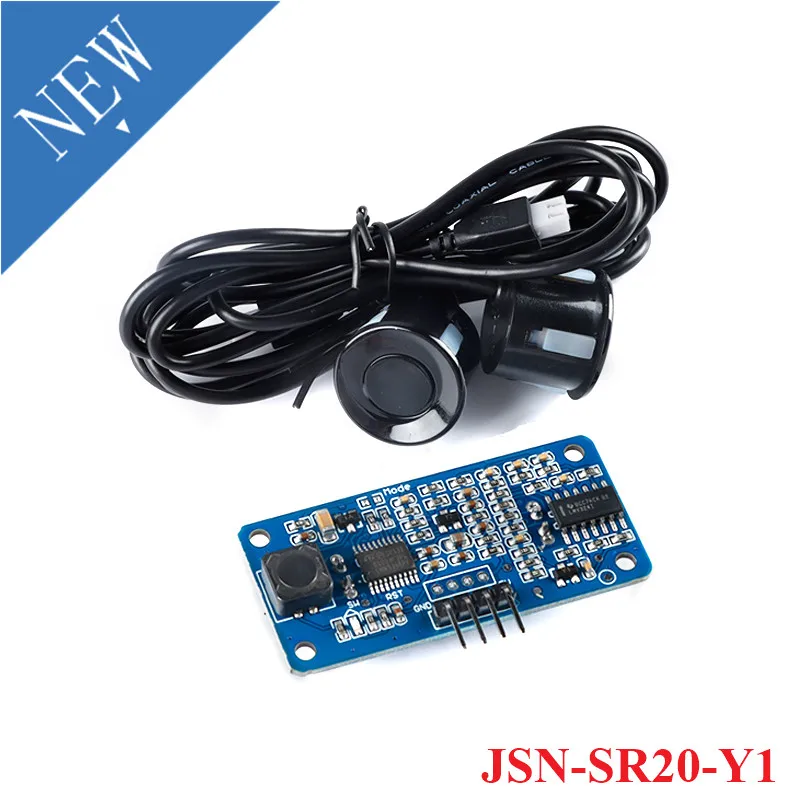

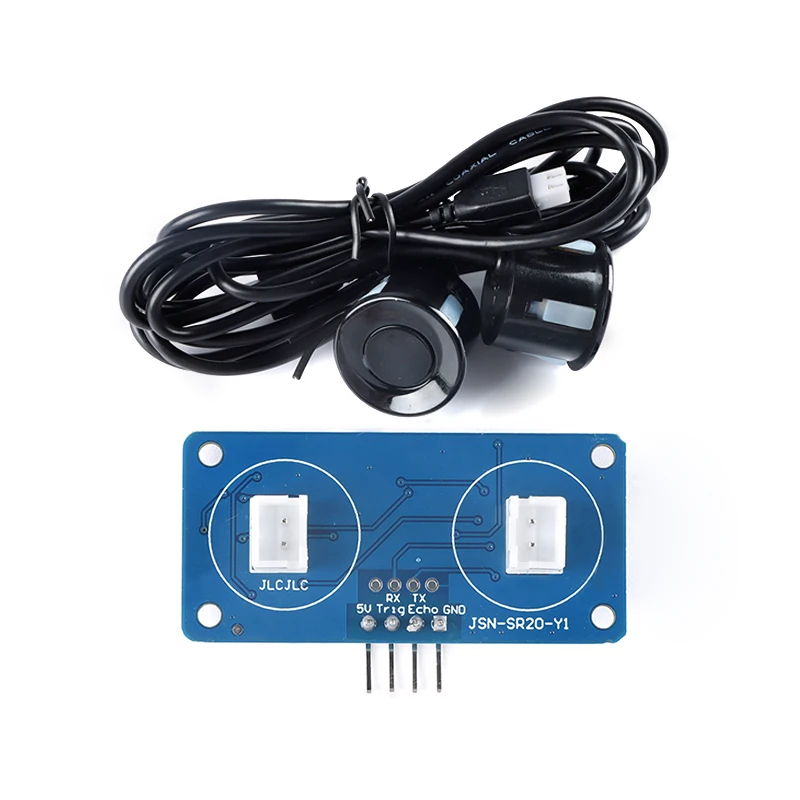

С линейным зондом: Стандартная длина линии составляет 1 метр

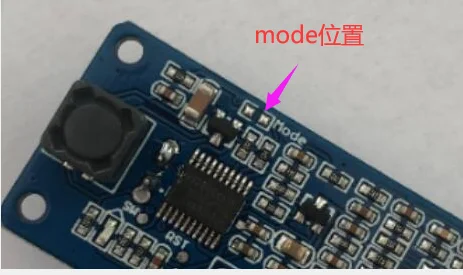

Режим 0:Moode = открытый, без сварки. Режим следующим образом

1. Основной принцип работы:

(1) Используйте триггер порта IO для запуска диапазона и представляем сигналы уровня высокой мощности с минимальным 20US.

(2) модуль автоматически посылает 8 квадратных волн 40 кГц, чтобы автоматически определить, есть ли возврат сигнала;

(3) Если есть сигнал, эхо выводит высокий уровень через порт IO. Длительность высокого уровня-это время, когда ультразвуковая волна возвращается от отправки. Испытательное расстояние = (время высокого уровня * скорость звука (348 м/с)/2;

(4) после запуска модуля для измерения расстояния, если эхо не получено (причина выходит за пределы измеренного диапазона или Зонд не относится к измеренному объекту), эхо-порт автоматически становится низким
После 40 мс, отметьте конец этого измерения, успешный или нет.

2 ультразвуковая схема синхронизации:

Рис. II, ультразвуковая Синхронизация
