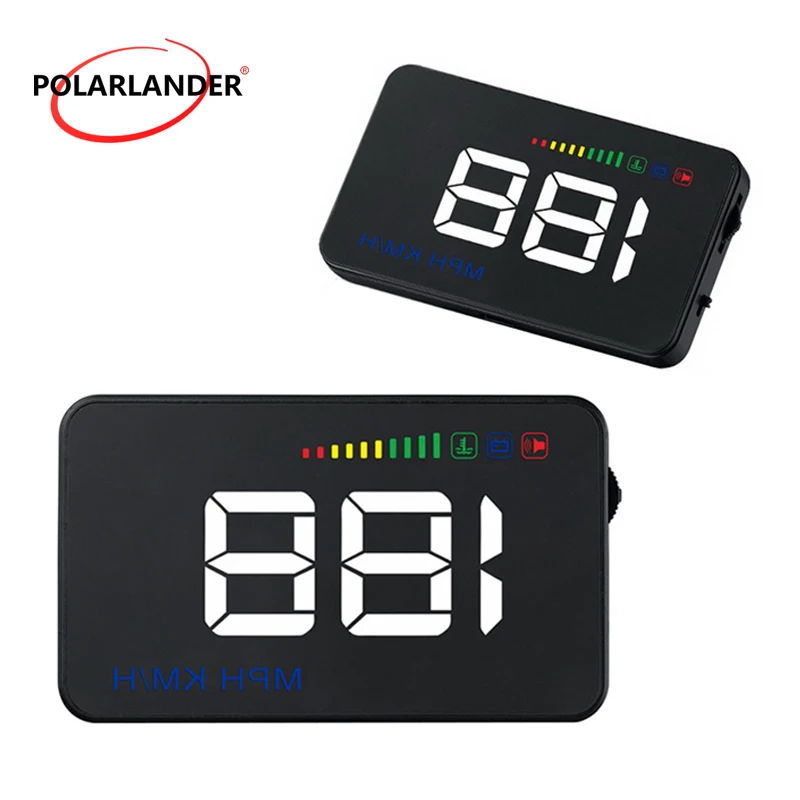

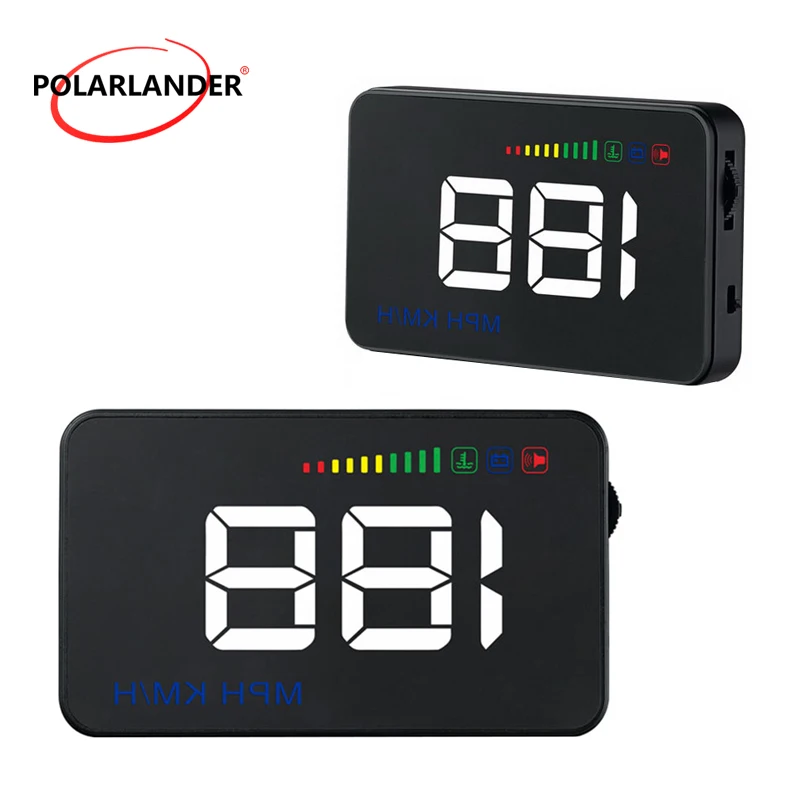

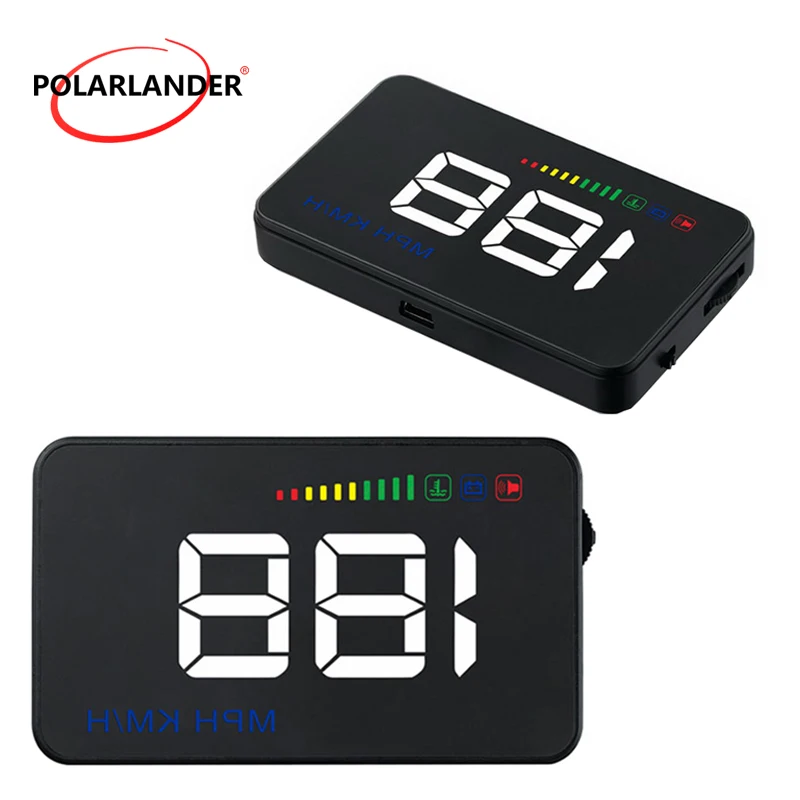

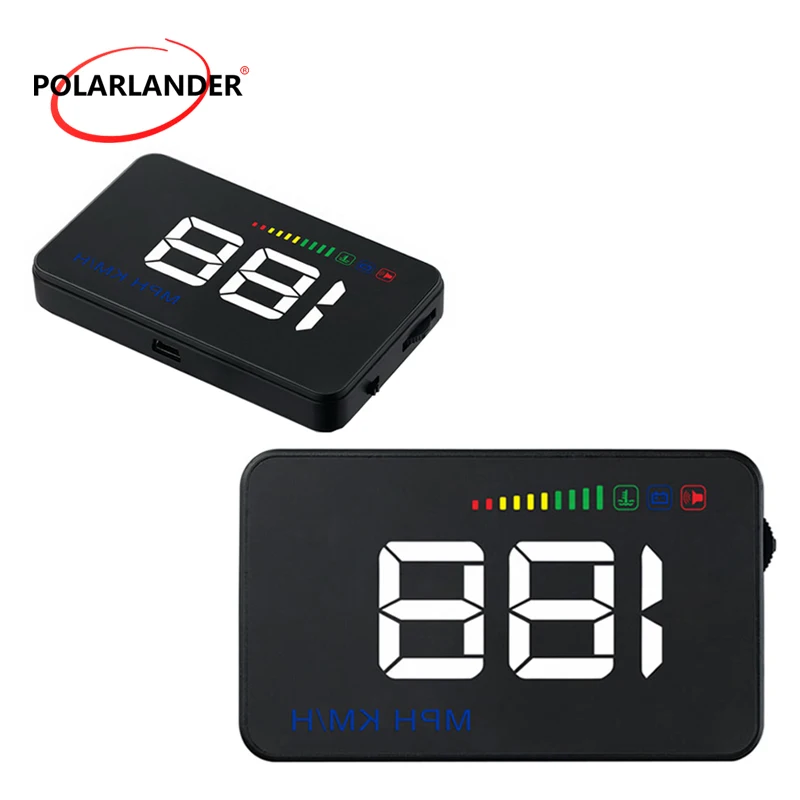

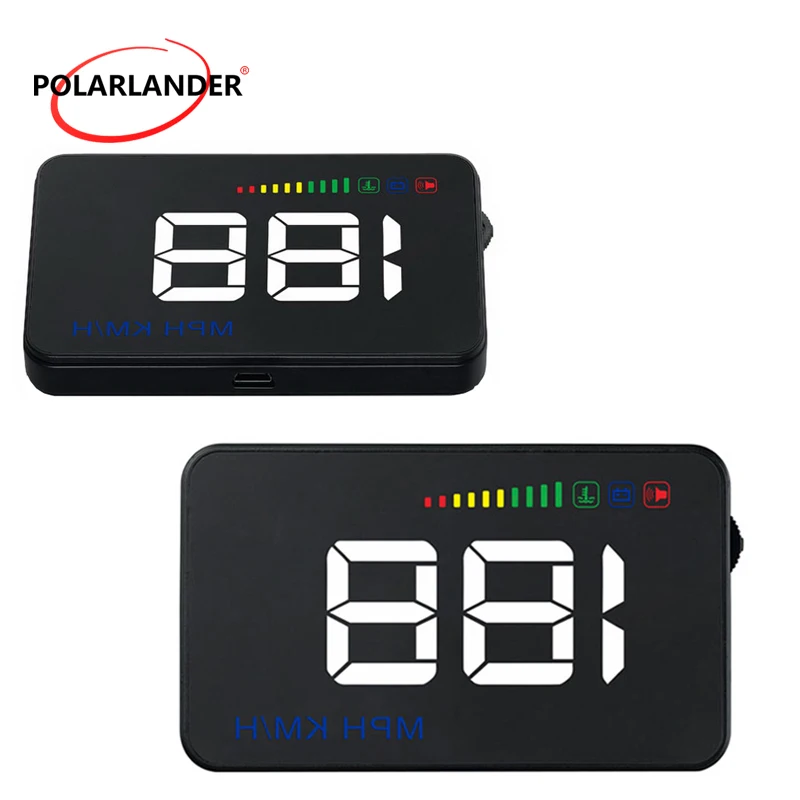

Руководство пользователя для A500

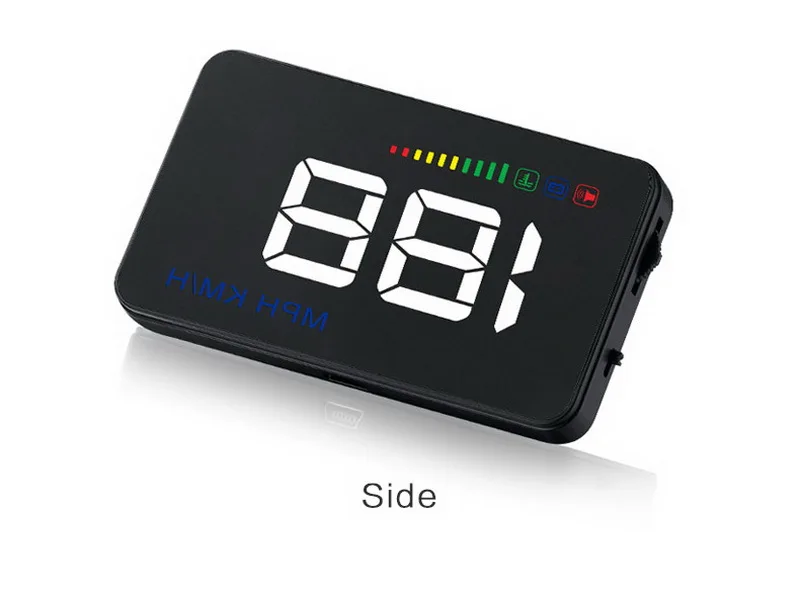

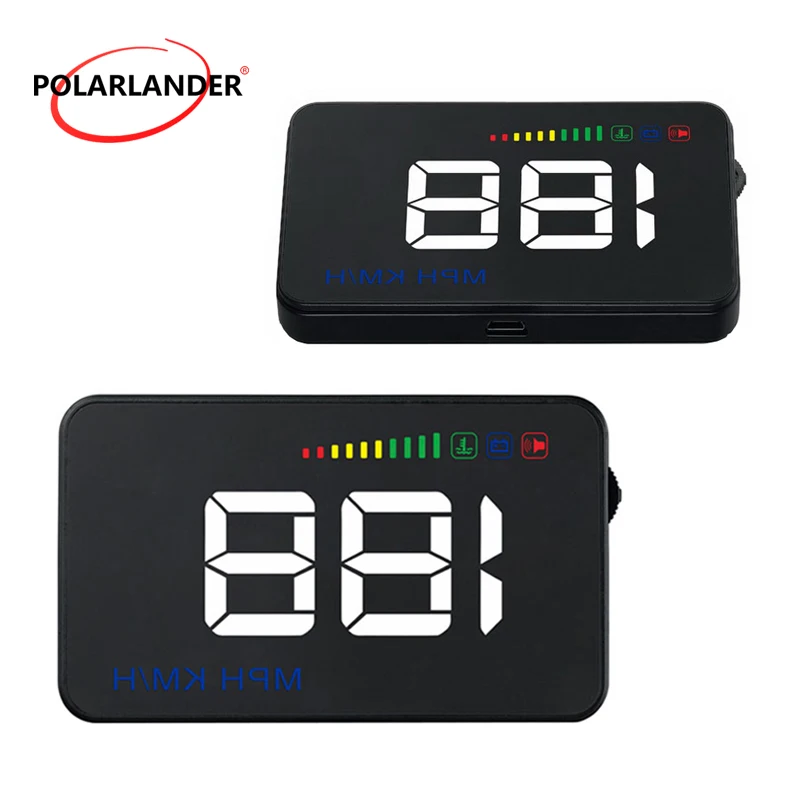

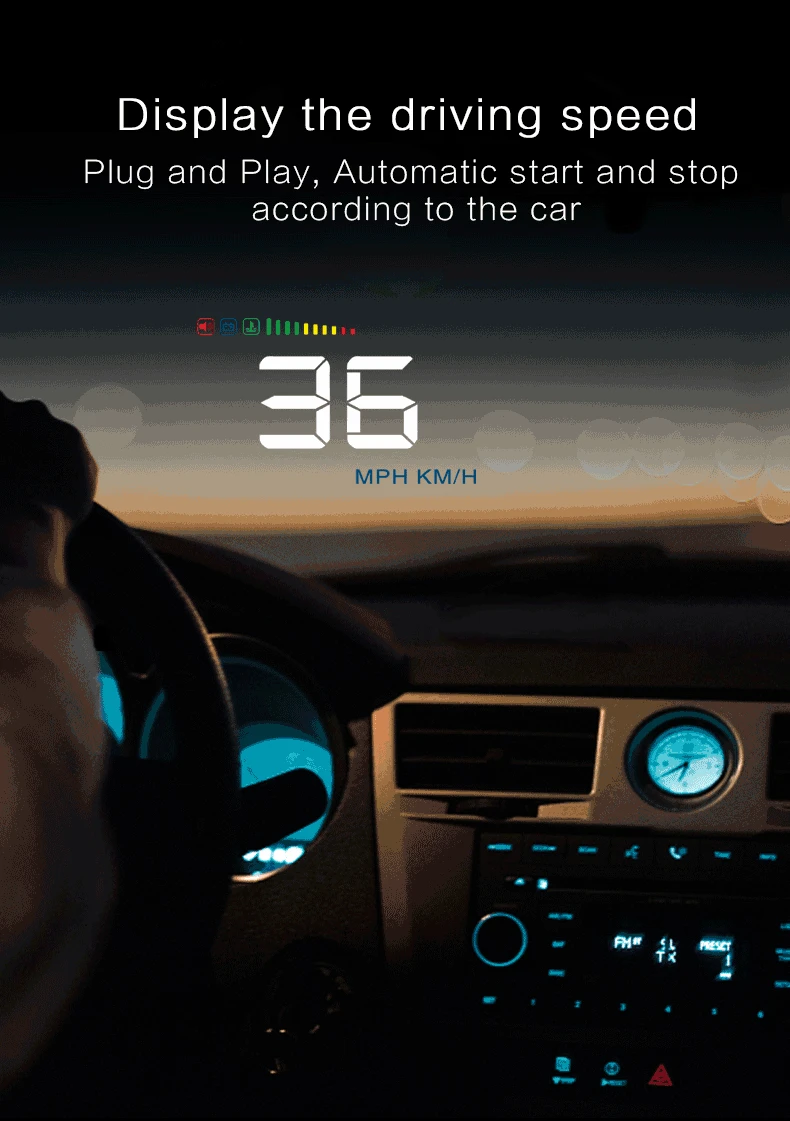

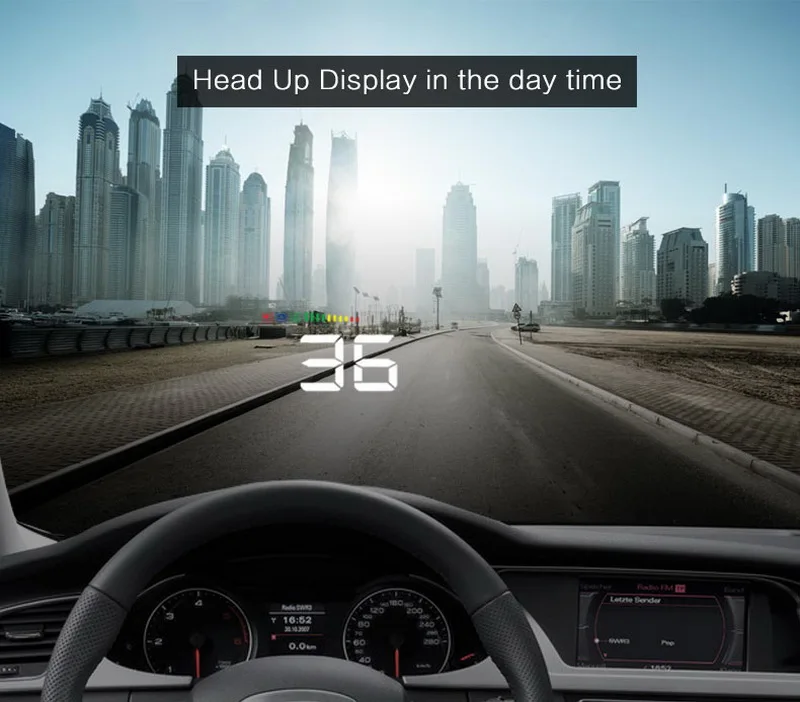

HUD короткий для дисплея головы вверх. Он отображает данные о вождении на лобовом стекле, такие как скорость, об/мин, температура воды, напряжение на переднем стекле автомобиля; Избегайте небезопасности водителей из-за просмотра инструмента во время вождения. Водители могут мгновенно читать информацию о вождении и всегда могут поддерживать Наилучшее Состояние на пути с HUD.

Основные функции и особенности HUD:

1. Подключи и играй подключение с любым OBDII или EUOBD способным транспортным средством;

2. Экран 3,5 дюймов HD дисплей

3. Многоцветная конструкция делает экран более насыщенным и легче читать

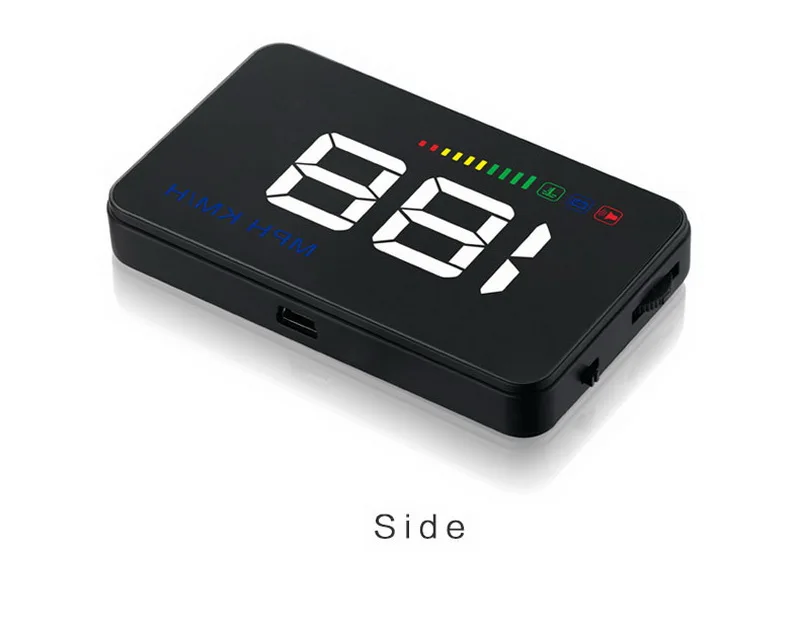

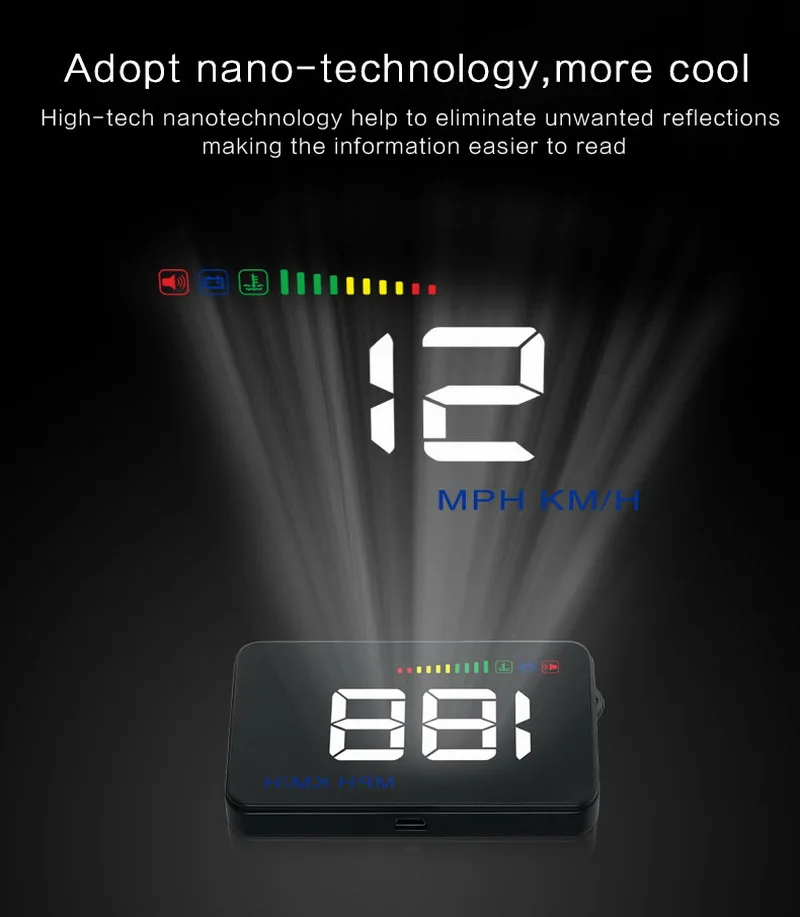

4. Нано-технология для устранения двойных отражений, более четкая.

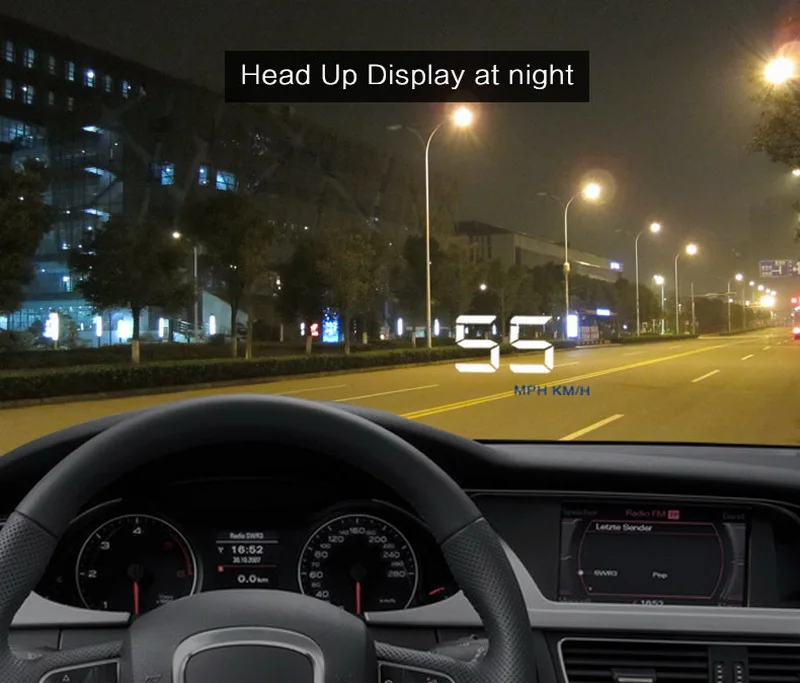

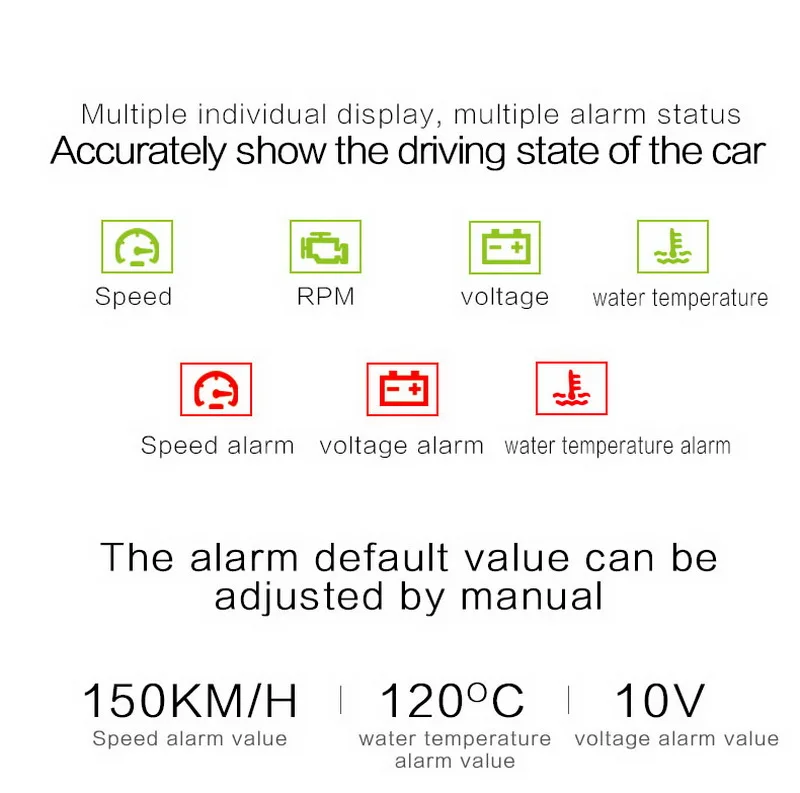

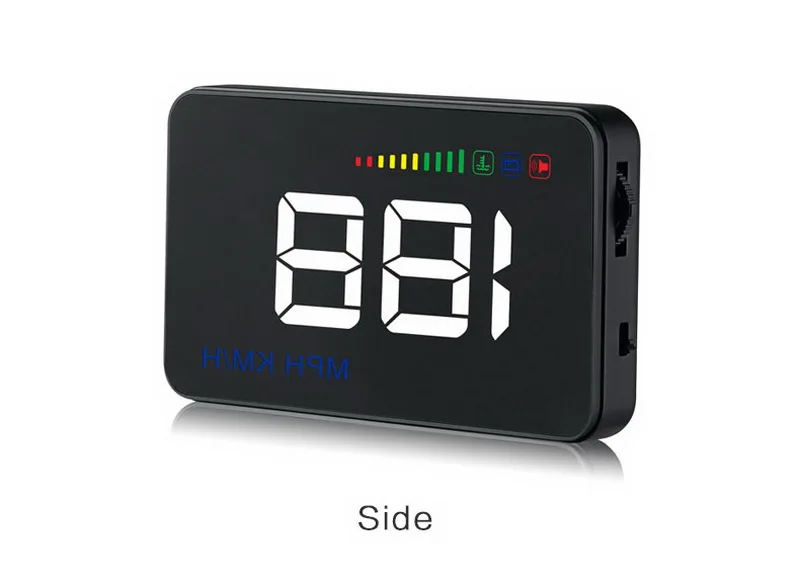

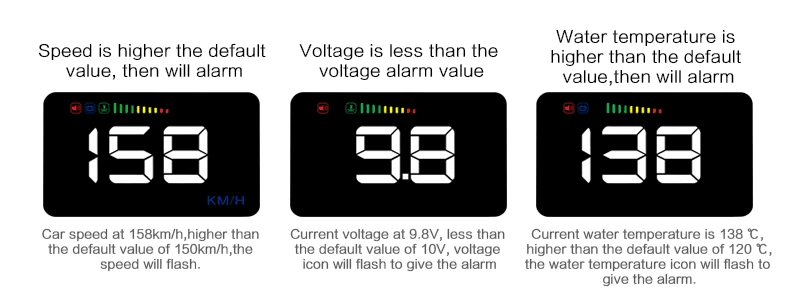

5. Богатое содержание: скорость, об/мин, температура воды, напряжение, Сигнализация низкого напряжения, сигнализация с высокой температурой воды, сигнализация с превышением скорости, свободное переключение между километрами и милями.

6. Автоматическое включение/выключение: HUD Пуск и выключение автомобиля, эффективная защита автомобильного аккумулятора; Сохранение режима ручного переключения, более легкое управление HUD.

7. 5-уровневая регулировка яркости, автоматический и ручной режим регулировки яркости

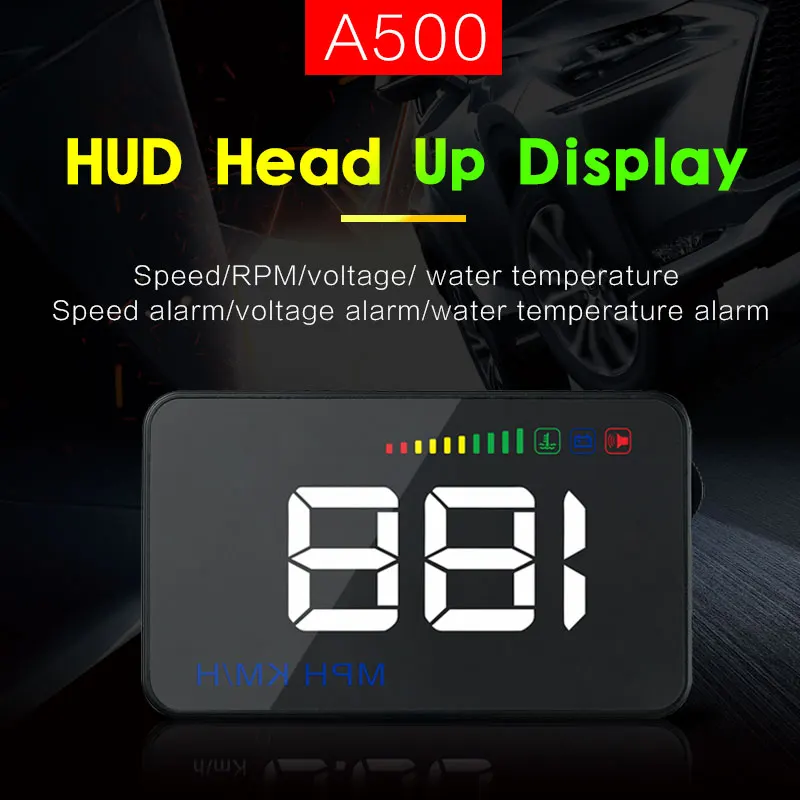

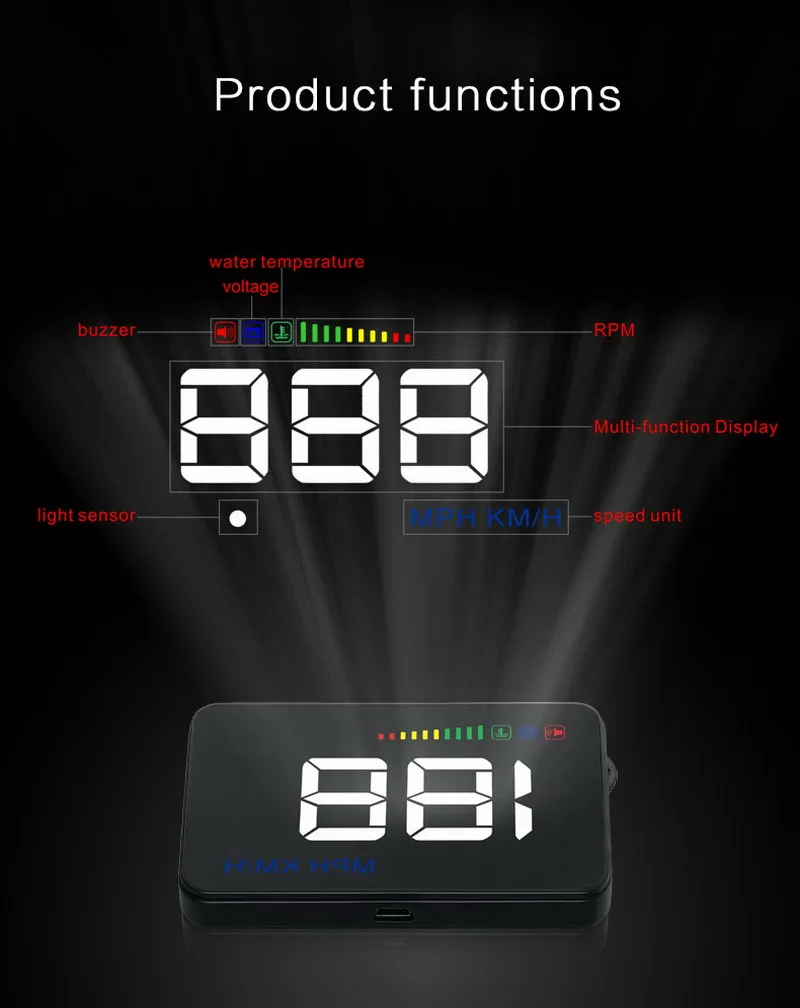

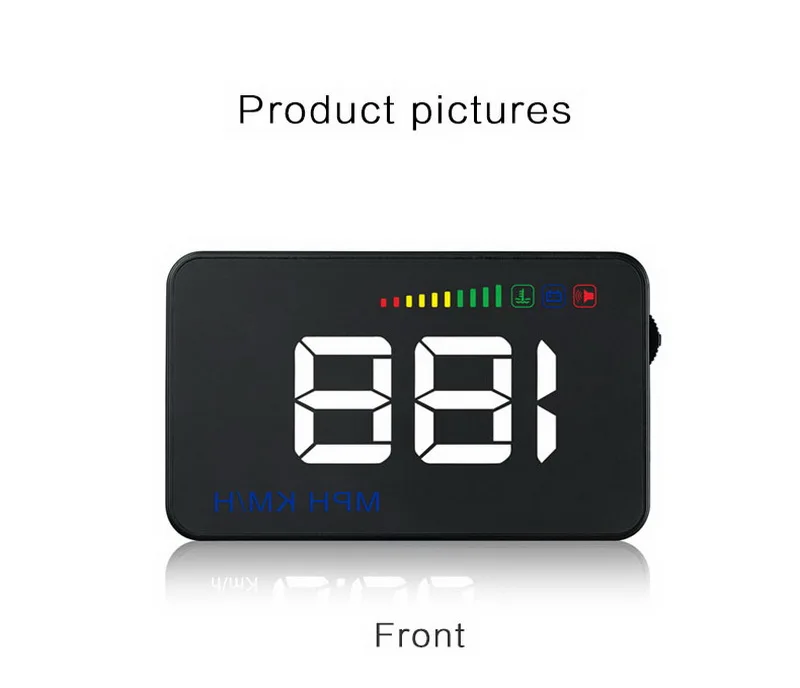

Функции дисплея HUD

1. Звуковой сигнал (долгое время вытягивайте волновую кнопку, чтобы выключить звуковой сигнал, сделайте это снова, чтобы включить)

2. Значок напряжения

3. Значок температуры воды

4. Об/мин (2 значка означает 500р)

5. По умолчанию скорость (Короткое нажатие на волновой кнопке может переключаться на температуру воды, напряжение)

6. Блок скорости на км/ч, миль/ч

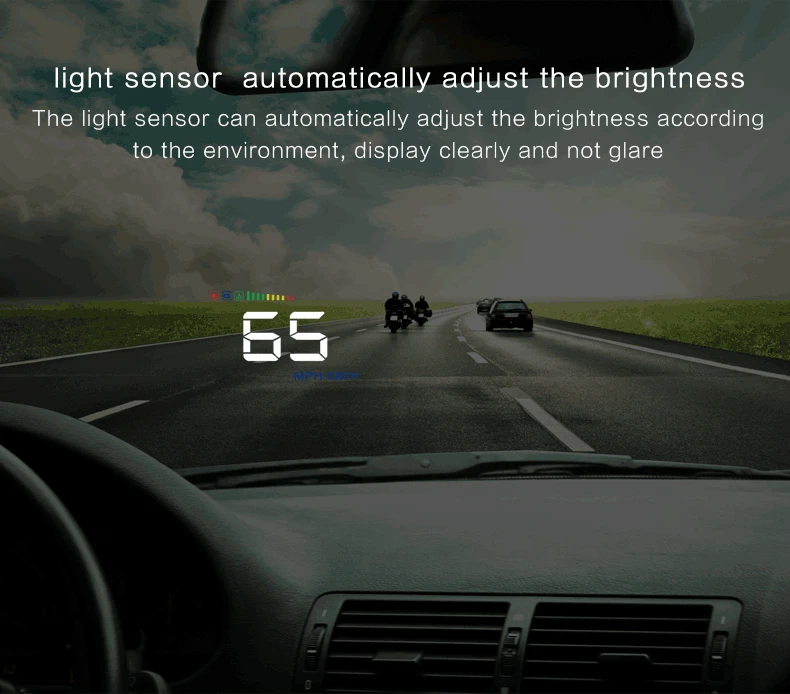

7. Светильник (автоматически регулирует яркость в зависимости от окружающей среды)

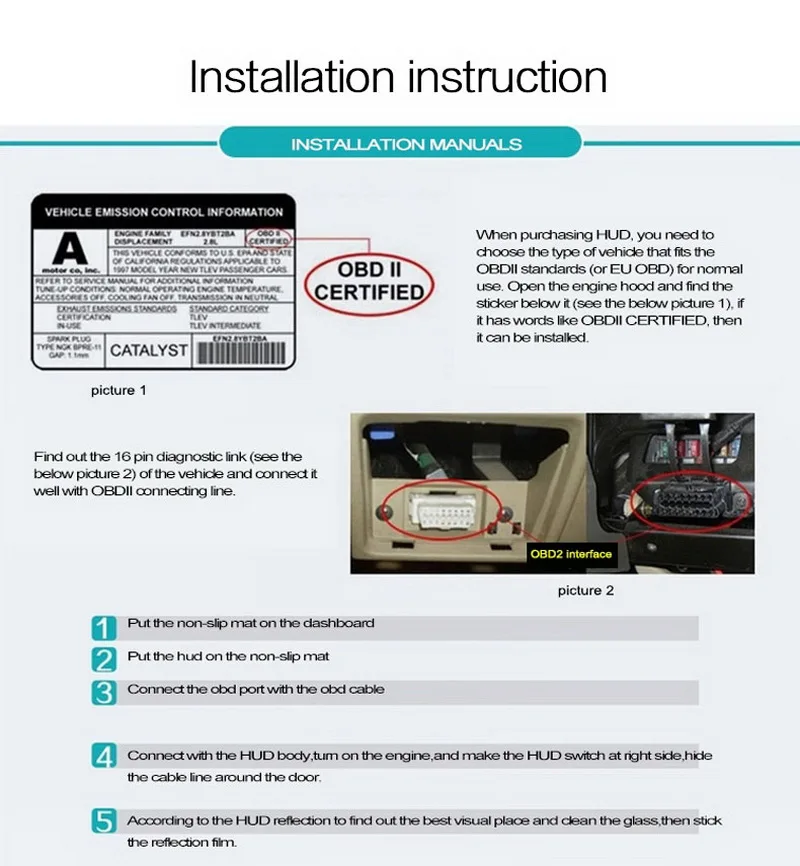

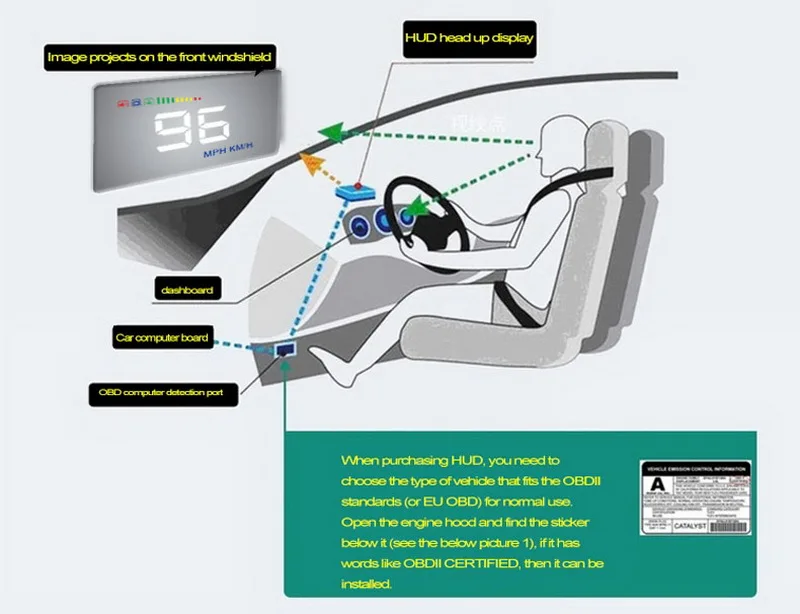

Установка HUD

1. Знайте свой бренд автомобиля, HUD работает для автомобилей с OBDII соглашением или ЕС OBD соглашением. Откройте капот двигателя и найдите наклейку ниже (см. Изображение ниже 1), если у него есть такие слова, как сертификат OBDII, то он может быть установлен.

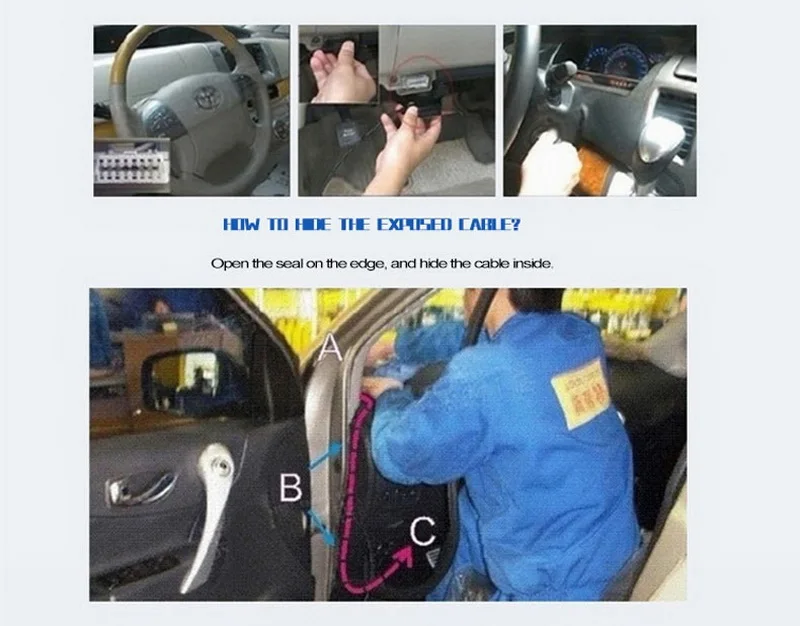

2.Найдите диагностическую ссылку 16 pin (см. Изображение ниже 2) транспортного средства и хорошо подключите его к соединительной линии OBDII.

Изображение 1 на картинке 2

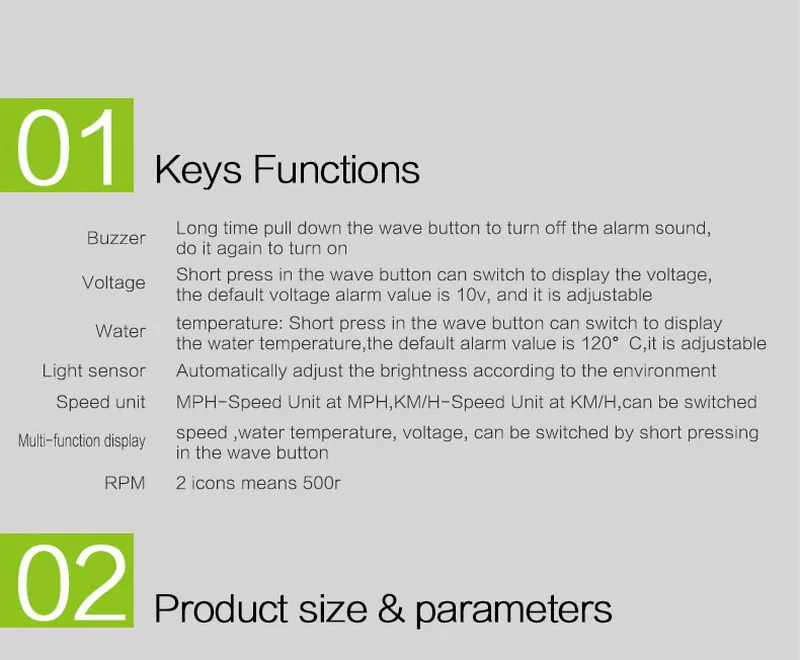

Функция ключей HUD

1. Вход кабеля OBDII

2. Кнопка питания

3. Три способа настройки кнопки:

A. Кнопка вверх = движение вверх

B. Ok Кнопка = Внутренняя Кнопка нажатия

C. Кнопка Вниз = движение вниз

Вертикально Короткое нажатие на кнопку настройки:

Переключатель температуры воды, напряжения и скорости.

Потяните кнопку настройки для 5s:

Выключите/Включите сигнал тревоги.

Настройка сброса:

Когда HUD выключается, нажмите кнопку волны и в то же время Включите HUD, все огни будут включены, а затем отпустите кнопку, сброс закончился.

Устранение кода неисправности:

Включите HUD и ожидая, что он успешно сканирует программу OBD2, долгое нажатие кнопки волны, полный экран будет ярким и устранит код ошибки. Удерживайте кнопку снова, чтобы выйти из полного экрана и сбросить.

Дисплей с одним дистанционным управлением

Когда автомобиль выключается, HUD будет отображать одно расстояние вождения, а затем после 10s HUD также выключается.

Введите в меню настройки

Значение спидометра автомобиля было отрегулировано на заводе автомобиля, чтобы сделать вождение безопасным. Так как HUD получает данные от ECU, таким образом, HUD Дисплей является точным значением. Расчетные данные ECU будут немного отличаться от данных приборной панели автомобиля. Если вы обнаружите, что значение дисплея HUD не такое, как у вашей приборной панели, вы можете войти в настройки меню для настройки значения HUD, затем информацию о дисплее HUD

Есть 3 направления для волновой кнопки: вверх, вертикально, вниз.

Вертикальные Длинные нажатия для 5s, чтобы войти в настройки меню, вертикальные короткие нажатия для увеличения опции меню, вверх и вниз волновая кнопка для увеличения или уменьшения значения параметра. После регулировки вертикально удерживайте 5 секунд для сохранения и выхода.

Меню

Параметры

Диапазон регулировки

Объяснение

Значение по умолчанию

1

Скорость

50-150

Если скорость не правильная:

Вверх или вниз Кнопка настройки для регулировки

107

2

Регулировка яркости

0-5

0 для автоматической регулировки яркости, 1-самый темный, 2-5 становится более ярким (свет будет ярче в соответствии с цифрами, 5-самый яркий)

0

3

Сигнализация об/мин

10-75

Значение по умолчанию для сигнализации об/мин 50 (означает 5000r), при вождении более 5000 об/мин HUD даст сигнал об/мин. Вы также можете настроить значение по умолчанию.

50

4

Оповещение о превышении скорости

0-199

Значение по умолчанию составляет 150, он будет оповещаться, когда скорость достигает 150.

Если вы измените значение по умолчанию на 0, это значит, что 3 уровня значения тревоги (50, 80, 120).

150

5

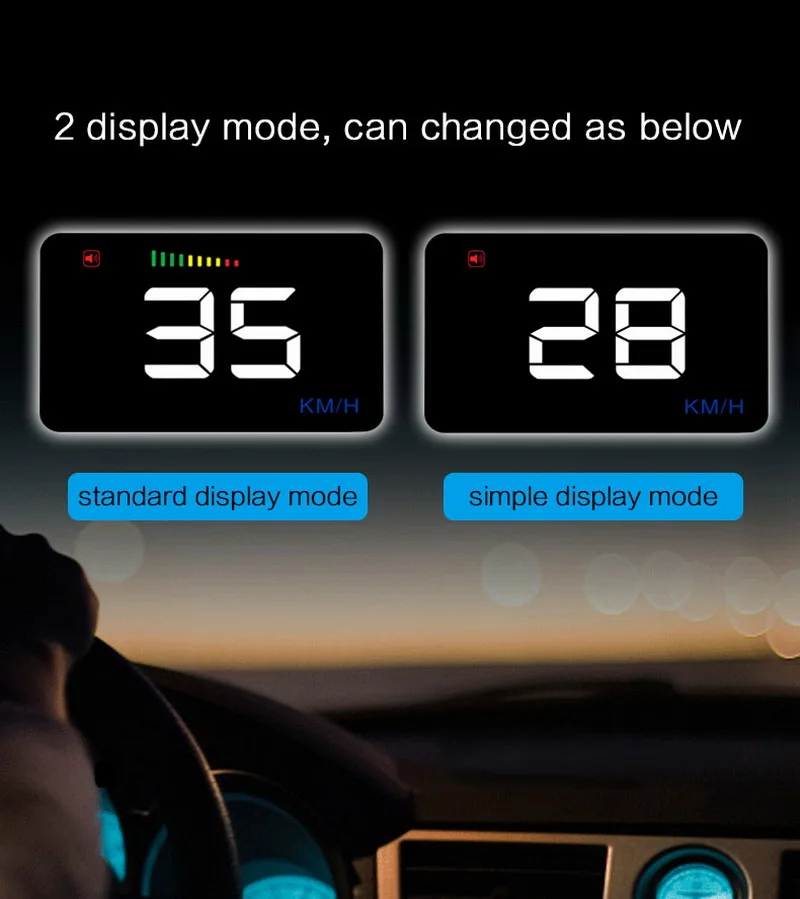

Режим отображения

0-1

0 отображение всей информации 1-это высокоскоростной дисплей

1

6

Блок скорости

1-2

1 = км

2 = MPH

1

7

Питание от напряжения

0-150

Если HUD не отключения питания или во время нахождения автомобиля на газ-Электрический гибрид, то, пожалуйста, подстраиваются под 13,2-14,0 V.

132 означает 13,2 v

0

Использование и установка для отражения пленки:

Использование устройства без отражающей пленки может привести к двойному изображению, которое наблюдал пользователь в зависимости от лобового стекла. Если вы видите двойной слой, это связано с двухслойной конструкцией ветровых стекол, и вы должны установить пленку, следуя инструкциям ниже.

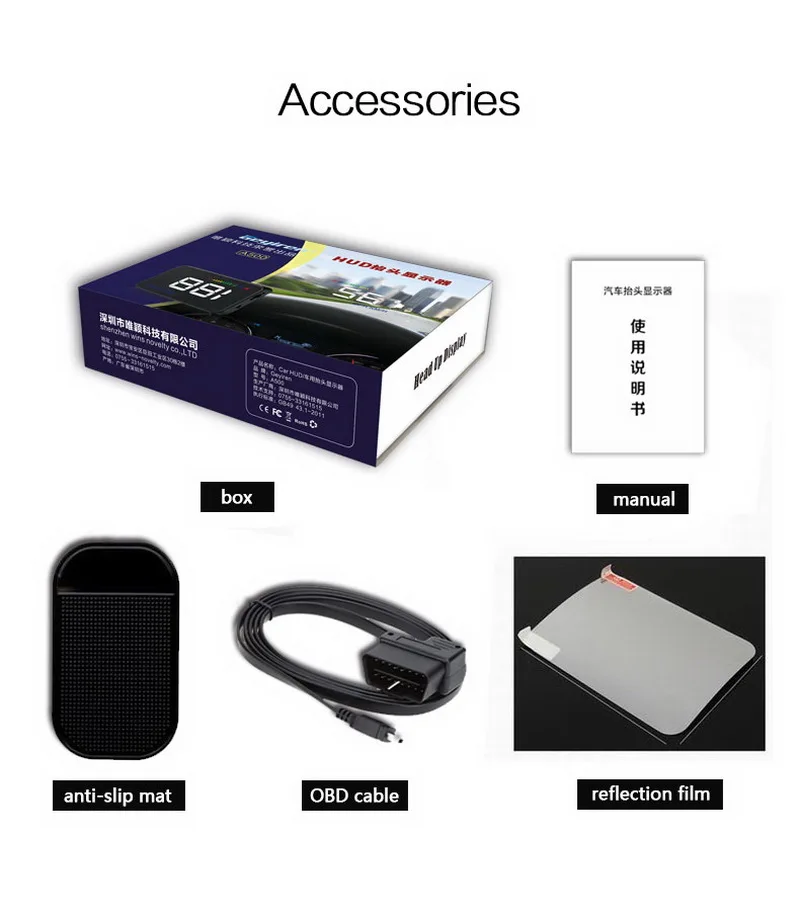

1. Поместите поставляемый нескользящий коврик в нужное положение на приборной панели с HUD сверху.

2. Наблюдение за тем, где HUD отражает положение отражающей пленки.

А. Перед установкой пленки убедитесь, что поверхность чистая и сухая;

B. Снимите защитную сторону с маркировкой (1) и прикрепите пленку к очистка ветрового стекла;

C. Как только вы'Удовлетворены местоположением с помощью кредитной карты или аналогичного удаления пузырьков или воздушных карманов, которые остаются;

D. Снимите отметку лицевой стороны (2), если вам нужно отрегулировать HUD'S отражение, изменение положения с помощью нескользящего коврика.

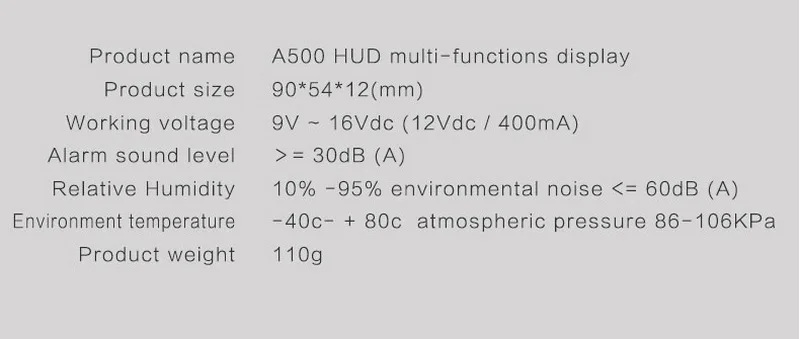

Технические параметры:

Температура окружающей среды: -40c- + 80c атмосферное давление 86-106KPa

Относительная влажность: 10% -95% шум окружающей среды <= 60 дБ (A)

Уровень звукового сигнала тревоги:》= 30 дБ (A)

Рабочее напряжение: 9 В ~ 16 В постоянного тока (12 В постоянного тока/400 мА)

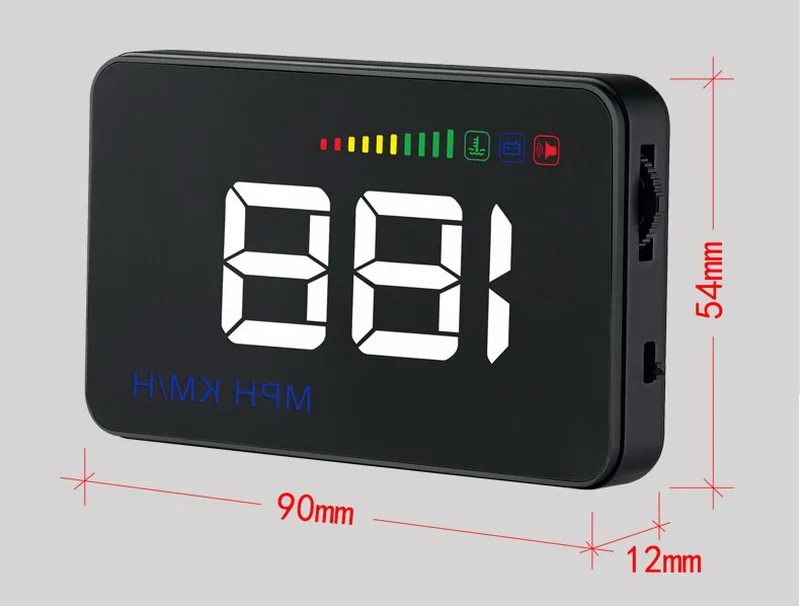

HUD Размер: 9*5,4*1,2 (см)

HUD Вес: 40 г

Устранение неполадок

1. Экран без дисплея и без питания

Запустите двигатель автомобиля; Проверьте, тугая ли линия кабеля OBD; Потяните кабели OBD еще раз, чтобы убедиться; Проверьте, включен ли выключатель питания HUD. Если дисплей все еще отсутствует, пожалуйста, измените другой автомобиль для тестирования, проверьте, хороший ли диагностический интерфейс OBD автомобиля, если он не хорош, пожалуйста, отремонтируйте его и повторите попытку.

2. При включении питания HUD показывает только напряжение автомобиля и автоматическое выключение после 30 секунд вождения.

HUD доступен только для автомобилей с Соглашением OBD2 и EU-OBD(Европейский регион: после 03 лет, другие регионы: после 07 лет)

HUD продукты не поддерживают JOBD и OBDI и рекомендуемый тест для другого автомобиля.

3. Неточная скорость

A. Сначала проверьте правильность блока скорости или нет, блок скорости, включая км/ч и MPH, установите его на верном (см. Меню 5)

B. Когда HUD включен, вертикально нажмите кнопку настройки в течение 5 секунд, чтобы войти в опции меню (сверху показаны 2 вертикальных бара), и параметр показывает 107, вверх или вниз Кнопка настройки, чтобы увеличить или уменьшить значение в зависимости от разницы, пока она не показывает правильный. После регулировки вертикально нажмите в течение 5 секунд, чтобы сохранить его.

4. Не видно четко, когда HUD под солнечным светом, и с двойным отражением.

Сначала проверьте, порвана ли защитная пленка HUD, и, пожалуйста, наклейте отражающую пленку на ветровое стекло.

Во-вторых, нажмите на кнопку настройки в течение 5 секунд, чтобы войти в настройки меню, когда HUD включен, короткое нажатие 1 раз (сверху показаны 4 вертикальных бара), отрегулируйте параметр до 5, вертикально нажмите в течение 5 секунд, чтобы сохранить.

5. Настройка сигнала тревоги об/мин

Когда HUD работает, вертикально нажмите на кнопку настройки в течение 5 секунд, чтобы войти в меню, короткое нажатие на кнопку в течение 2 раз (сверху показаны 6 вертикальных баров), экран показывает 50, что означает HUD даст сигнал тревоги, как только RPM более чем 5000r, вверх или вниз Кнопка, чтобы изменить значение, как вы хотите, вертикально нажмите в кнопку в течение 5 секунд, чтобы сохранить Данных.

6. Настройка сигнала тревоги о превышении скорости

Когда HUD работает, вертикально нажмите на кнопку настройки в течение 5 секунд, чтобы войти в меню, короткое нажатие на кнопку в течение 3 раз (сверху показаны 8 вертикальных баров), экран показывает 150, что означает HUD даст сигнал тревоги, как только скорость более 150, вверх или вниз Кнопка, чтобы изменить значение, как вы хотите, вертикально нажмите на кнопку в течение 5 секунд, чтобы сохранить Данных.

7. Переключение блока скорости

Когда HUD работает, вертикально нажмите на кнопку настройки в течение 5 секунд, чтобы войти в меню, короткое нажатие на кнопку в течение 4 раз (сверху показаны 10 вертикальных баров), на экране отображается значение 1 и км Значок означает блок скорости в км. Нажмите кнопку и измените значение в 2, вы увидите, что значок MPH будет ярким. Затем вертикально нажмите на кнопку в течение 5 секунд, чтобы сохранить Данных.

8.HUD не может выключить питание, HUD может выключить, но перезапуск, или автомобиль с задником (автоматическая система запуска/остановки)

Когда HUD включен, вертикально нажмите на кнопку настройки в течение 5 секунд, чтобы войти в настройки меню, затем найдите меню 6, Напряжение значок будет ярким и стоимость Показывает 0, нажимать кнопку, чтобы изменить стоимость какой-либо один между 13,2 V и 13,8 V, после того, как меняется, вертикально нажмите на кнопку в течение 5 секунд, чтобы сохранить данные.

9. Неправильная операция приводит к сбоям. Или неточные данные

Сделайте сброс.

Когда HUD выключен, нажмите любую кнопку, и в то же время Включите HUD, тогда полный экран будет ярким, отпустите кнопку, все в порядке.
