DSP PLL цифровой стерео FM радио приемник модуль 87-108 МГц с серийным управлением Частотный диапазон 50 Гц-18 кГц

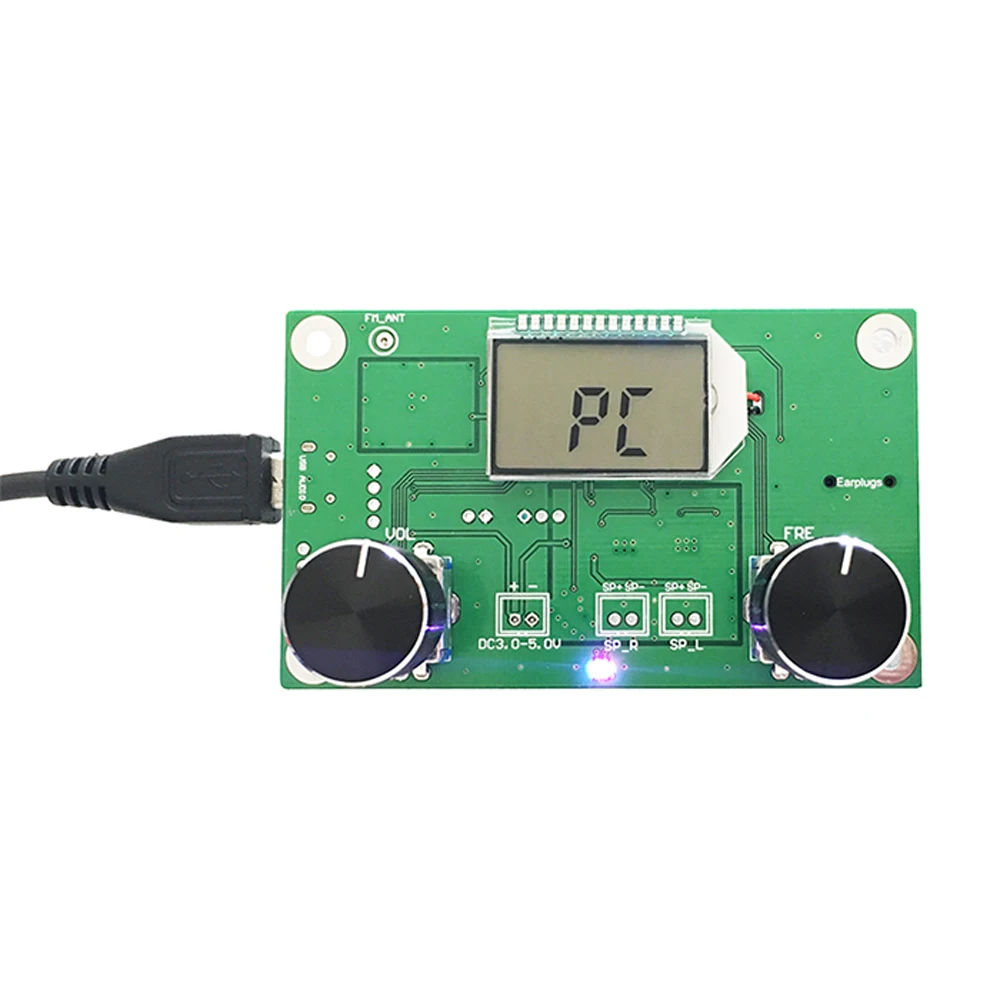

1. Модуль с микро-интерфейсом USB, может использовать usb-источник питания компьютера.

2. Модуль соответствующего порта, он отмечен на плате PCB, - +
Соответственно соединен с отрицательным электродом и положительным электродом
Источник питания (аккумулятор). Рекомендуется использовать аккумулятор или другие
Регулируемый источник питания в качестве источника питания. Импульсный источник питания
Без фильтра не рекомендуется, например, мобильный телефон зарядное устройство, мобильный
Источник питания и другие импульсные источники питания. В противном случае, нормальный
Работа модуля будет зависеть от помех
Источника питания. Этот модуль работает должным образом Напряжение является 3,0-5,0 V. Обратите внимание, что
Напряжение источника питания не должно превышать этот диапазон.

Антенна

FM_ANT порт, используемый для подключения fm-антенны, рекомендуемый внешний Тяговый стержень
Антенна длиной 75 см, чтобы лучше получить fm-сигнал.

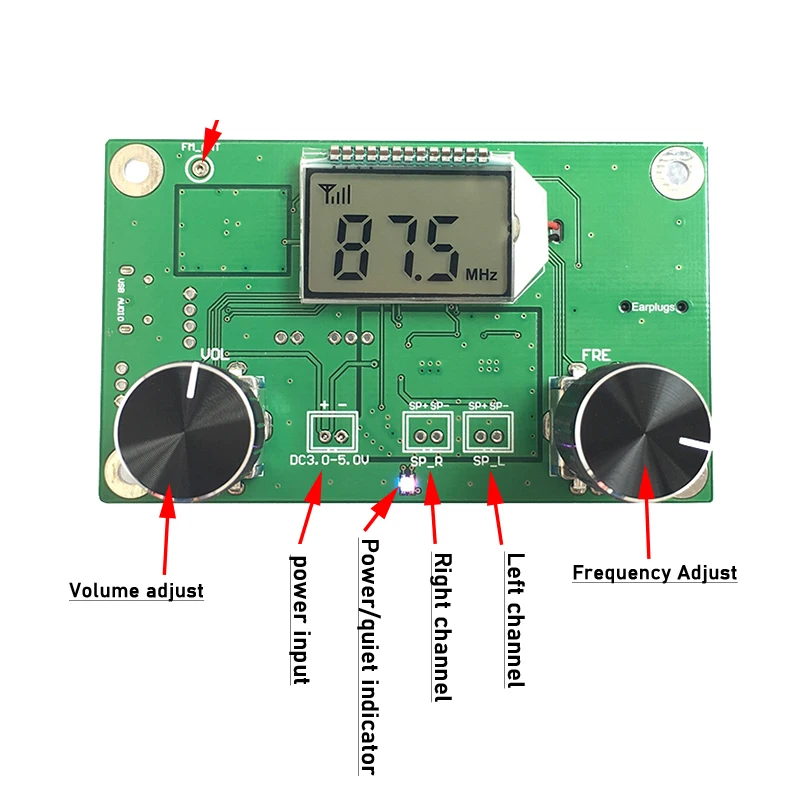

Выход наушников/динамиков

Этот модуль поставляется с 3WX2 канальным аудио усилителем, подключением динамика
Порт, если требуется, предлагается использовать колонки 4 /3 Вт. Аудио автоматически
Переключается на канал наушников при подключении гарнитуры, динамик
Автоматическое отключение канала одновременно.

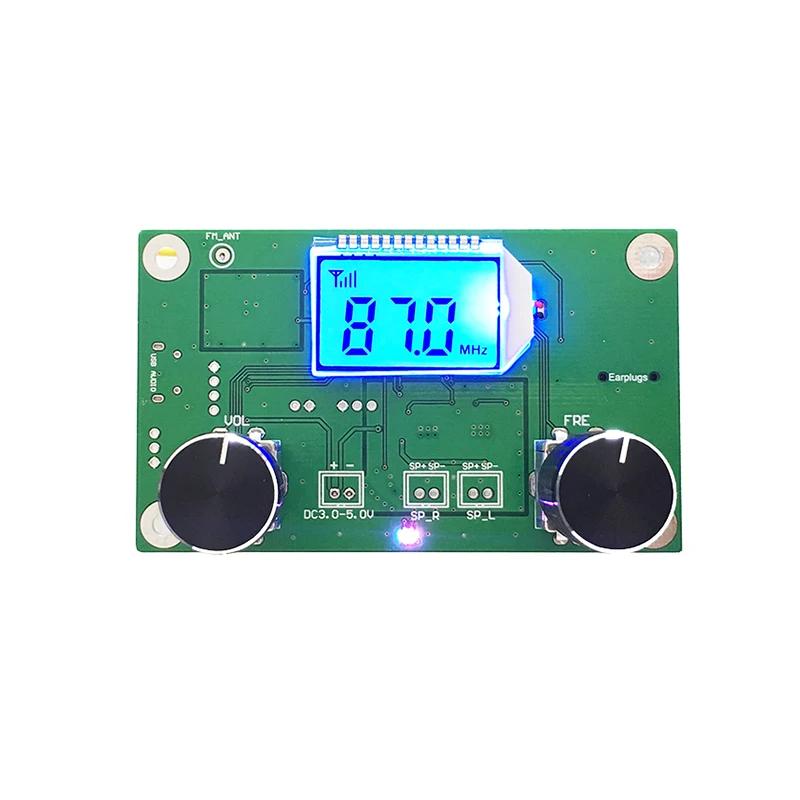

Регулировка громкости

Поверните громкоговоритель VOL для регулировки громкости, ЖК-дисплей отображает громкость серии одновременно.

Регулирование частоты

Поверните FRE энкодер для регулировки частоты запуска, ЖК-экран отображает частоту тока одновременно.

Автоматический поиск

Короткое нажатие FRE энкодер, местные радиостанции автоматически
Поиск до поиска на действительное радио, ЖК-экран отображает
Частота тока одновременно.

Бесшумный

Короткое нажатие кнопки VOL для выключения звука или отключения звука.

Автоматический переключатель скворча

Вниз длинный нажмите кнопку VOL Переключатель режим для открытия или закрытия автоматический
Функция сжигания. Откройте автоматический щель, когда ЖК-дисплей включен, закройте
Автоматическое сжимание, когда ЖК-дисплей выключен.

Автоматическая регулировка порога скельча (должен быть открыт автоматический переключатель скельча является эффективным)

Вниз длинный нажмите FRE ручка, чтобы войти в автоматический щель порог
Регулировочный интерфейс, поворотная ручка VOL для регулировки действия автоматического
Сжимаемый порог, диапазон регулировки 0-31. Чем выше значение, тем выше
Более высокий порог, слабый сигнал, скорее всего, будет приглушен. Нижний
Значение, нижний порог. Сигнал слишком сильный, чем больше
Трудно быть бесшумным.

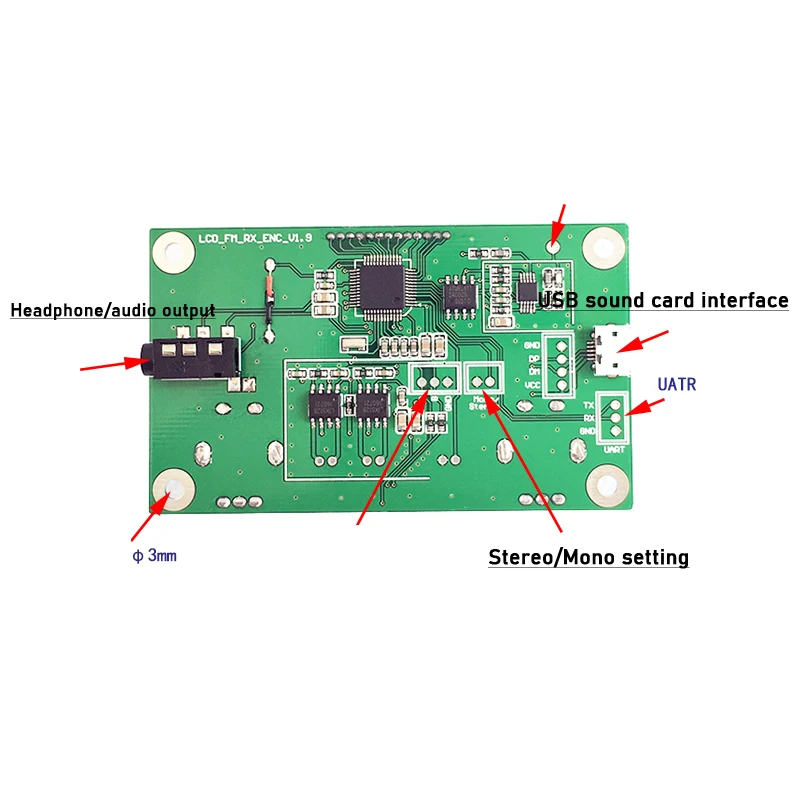

Последовательный порт (нет необходимости подключаться, если без контроля последовательного порта)

Интерфейс управления последовательным портом, TTL серийный
Порт и модуль связи необходимо подключить модуль
UART_TX, UART_RX и GND, он отмечен на соответствующем положении
PCB. Можно использовать внешний MCU или компьютерный последовательный порт для отправки команды
Модуль управления.

Инструкции по последовательному порту проконсультируйтесь с FM получением в списке инструкций.

Скорость передачи данных: 9600 уровень TTL

Название инструкции

Пример инструкции

Описание инструкции

Диапазоны

Возвращаемое значение

Тест на подключение

AT

Ок

Установите частоту тока

AT + FREQ = 875

87,5 МГц

760-1080

Частота
Или ошибка (ошибка)

Частота-0,1 МГц

AT + FREQDEC

Частота тока

Частота + 0,1 МГц

AT + FREQADD

Частота тока

Автоматический поиск радиостанций

AT + SEEKUP

Первая частота поиска

Нисходящая Автоматическая поисковая радиостанция

AT + SEEKDOWN

Первая частота поиска

Воспроизведение паузы/повторное воспроизведение

На + пауза

Ошибка воспроизведения (PLAY) PAUS(stop)

Набор громкости

AT + VOL = 8

Набор токов 8

00-15

Значение VOL или ошибка

Объем

AT + VOLDEC

Объем-1

Значение VOL или ошибка

Объем +

AT + VOLADD

Объем + 1

Значение VOL или ошибка

Бесшумный

AT + MUTE = да

Бесшумный

Ок или ошибка

Отмена отключения звука

AT + MUTE = NO

Отмена отключения звука

Ок или ошибка

Установите время выключения подсветки (в секундах). Где скидка 00
01 длинный яркий

AT + BKLT = 10

Отключение подсветки на 10 секунд

00-59

BKLT значение или ERR

Восстановление заводских настроек

AT + RESET

Восстановление заводских настроек:

VOL = 30/объем 16

FRE = 875/частота 87,5 МГц

Банк = 20/задержка подсветки 20s гаснет

CAMPOS_OFF/Off campus radio FRE = 875/875 МГц

Сброс ОК

Возвращает Текущий Модуль информации о состоянии

AT + STATUS =?

VOL = 16/объем 16

FRE = 875/87,5 МГц

PLAY/PAUS/Muted BANK_OFF(BANK_ON)/CAMPOS_OFF(CAMPOS_ON)/открытое радио кампуса
