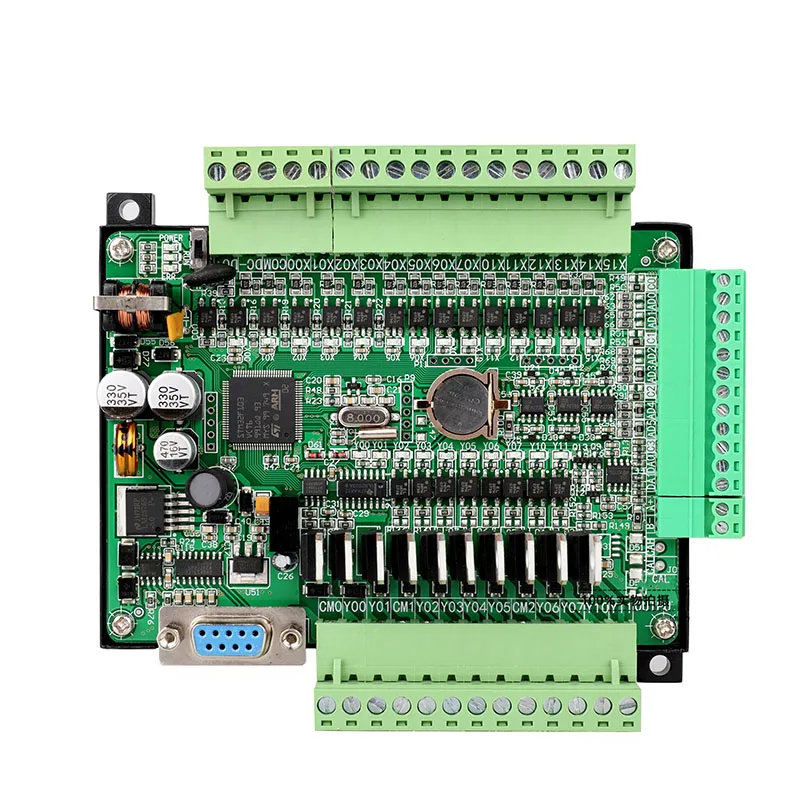

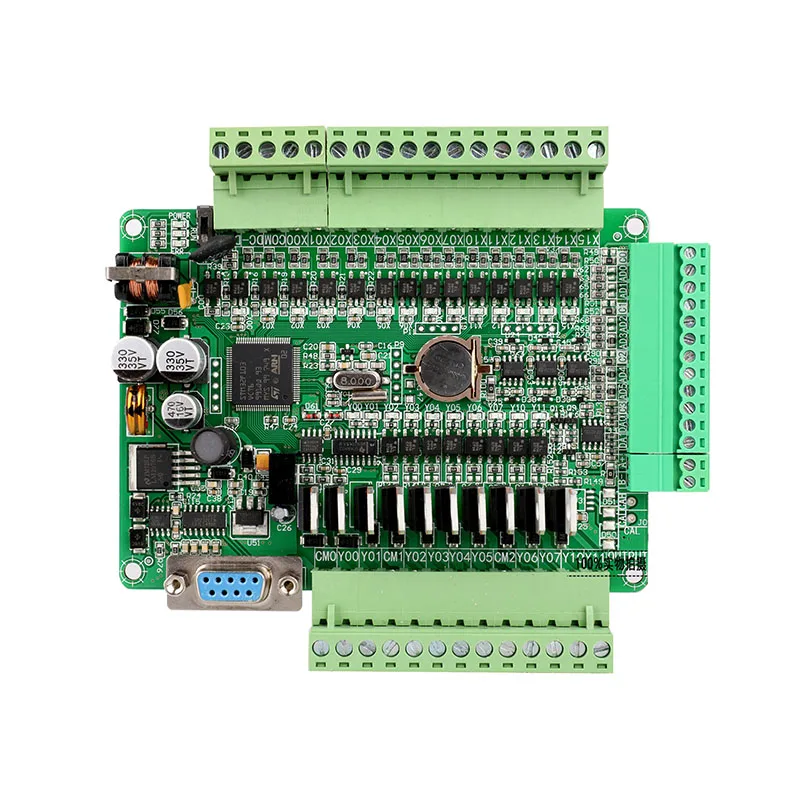

Высокоскоростной FX1N FX2N-24MT PLC программируемый с NTC температурным шифрованием одна

Плата 14 точек на входе 10 точек на выходе транзистора X0 ~ X5 высокоскоростной вход, можно подключить 1 канал AB энкодер, по умолчанию 12K, выберите 60K Плата питается от постоянного тока 24 В. Не входите напрямую в переменный ток или 220 В. Поддерживаемый список инструкций AD вход чтение Аналоговая Инструкция для чтения: RD3A Настройка диапазона AD: D0 верхний предел D1 нижний предел (учета для 2 регистров) D0 нефиксированный регистр, другие регистры могут быть использованы Когда приведенный выше пример программы: когда D10 data = 500, это означает, что вход аналогового сигнала 5 в считывается. Пример: когда D10 data = 1000, это означает считывание аналогового сигнала 10 в. Когда диапазон не установлен: 0-10 В соответствует 4095 Метод настройки диапазона 0-10 В: чехол 1. Например, датчик давления 60 кПа, затем мы устанавливаем верхний Предельный Диапазон (D0) до 6000. Нижний Предельный Диапазон (D1) установлен на 0. Когда данные D10 = 3000 указывает на текущее давление 3 кПа Когда D10 data = 5000 означает, что текущее давление 5 кПа Чехол 2. Например, 8 метров, датчик уровня воды, затем мы устанавливаем верхний предел диапазона (D0) до 800. Нижний предел (D1) установлен на 0. В тех случаях, когда D10 данных = 520 при этом загорится индикатор 5,2 м уровня воды Когда данные D10 = 465 показывают текущий уровень воды 4,65 м Метод настройки диапазона 4-20 мА: чехол 1. Например, датчик давления 50 кПа, затем я устанавливаю верхний Предельный Диапазон до 5000. Нижний Предельный Диапазон установлен до-1250 (нижний предел нижнего предельного диапазона составляет 1/1) В тех случаях, когда D10 данных = 3500, текущее давление 3,5 кПа. При данных D10 = 4000, текущее давление 4 кПа. Примечание: поскольку текущий сигнал ПЛК составляет 0-20 мА, при установке диапазона нижний Предельный Диапазон должен быть установлен на отрицательное число (MOV K-1250 D1) Так как исходное состояние датчика 4-20 мА будет 4 мА, и все нижние диапазоны пределов устанавливаются до 1/1 верхнего предела, что эквивалентно удалению 4 мА! Показания температуры NTC Инструкции по модификации NTC: AD может быть изменен на тип термостойкости вход температуры: NTC 10K (-40-150 градусов Цельсия) или NTC 50K (-40 ~ 209 градусов Цельсия) можно модифицировать 6 каналов Нужно купить (NTC-10K B значение 3950 термистор) (Или NTC-50K B значение 3950 термистора) (Примечание: Если провод зонда слишком короткий, пожалуйста, не подключайте другие электронные провода. Необходимо наносить провод с низким сопротивлением и сильной способностью анти-помех. В противном случае температура будет нестабильной. Рекомендуется установить длину провода при покупке зонда.) Показания температуры NTC не требуют диапазона настроек Данные разделены на 10, что является фактической температурой. Когда D10 = 500, это означает, что текущая температура первой дороги составляет 50 °. Когда D10 = 437, это означает, что текущая температура первой дороги составляет 43,7 °. Когда D11 = 800, это означает, что текущая температура второй дороги составляет 80 °. Когда D11 =-200, это означает, что текущая температура второй дороги составляет-20 °. DA аналоговый выход Команда аналогового выхода: WR3A Настройка диапазона: тот же метод используется для настройки аналогового ввода. Если диапазон не установлен, 0-10 В соответствует 4095. Колонка: когда верхний предел D0 установлен на 1000 (нижний предел может быть установлен на 0 по умолчанию) Когда D10 = 500, DA0 выводит напряжение 5 В. DA0 выходы 8 в тех случаях, когда D10 = 800 DA1 выходы 3,4 в тех случаях, когда D11 = 340 DA1 выходы 5,5 в тех случаях, когда 11 = 550
