Понижающий преобразователь постоянного тока LM2596 регулятор напряжения

Понижающий преобразователь постоянного тока LM2596 регулятор напряжения

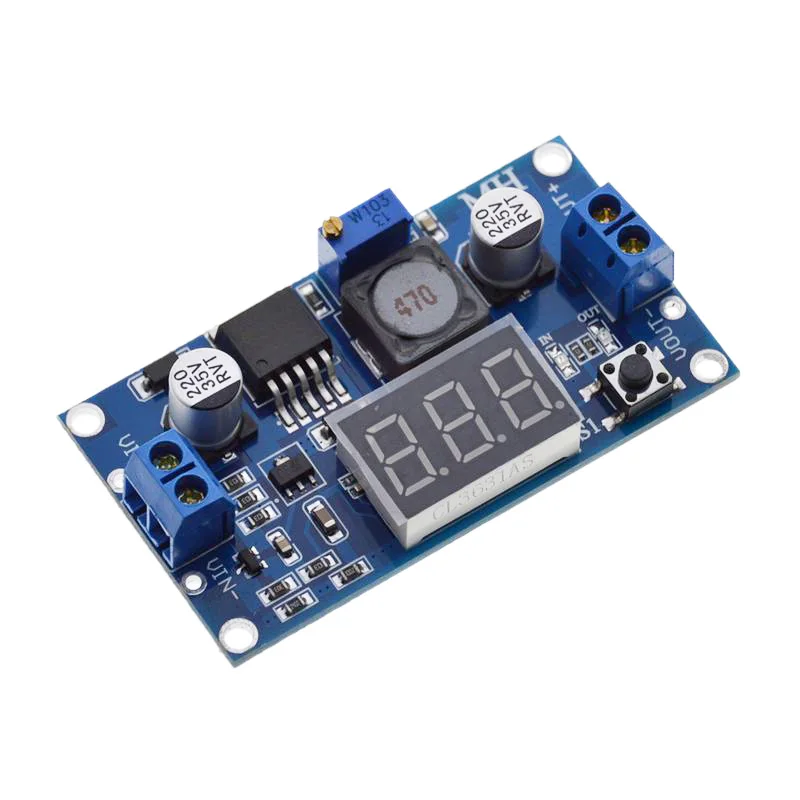

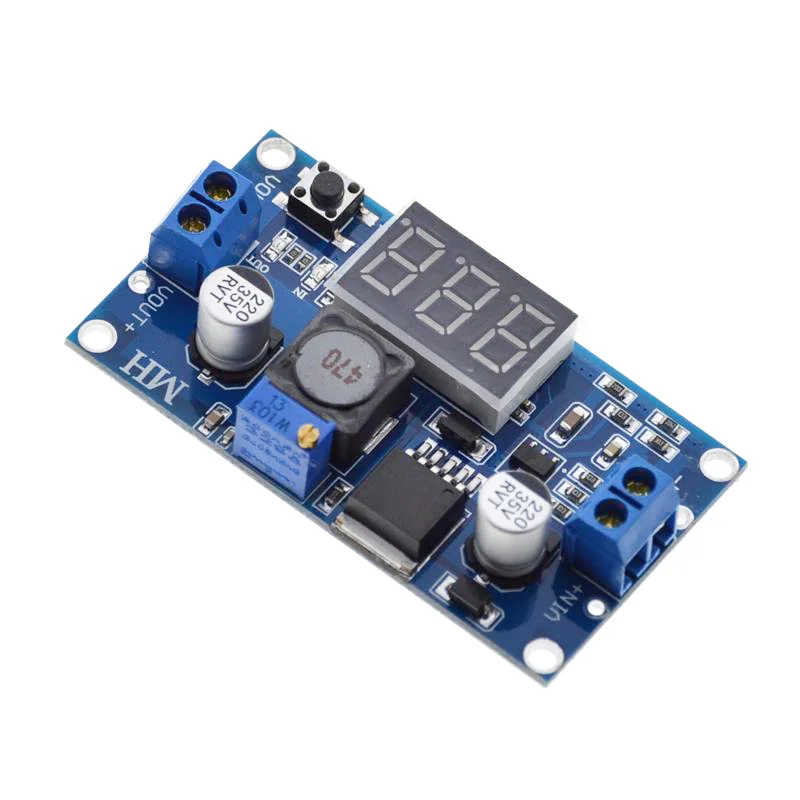

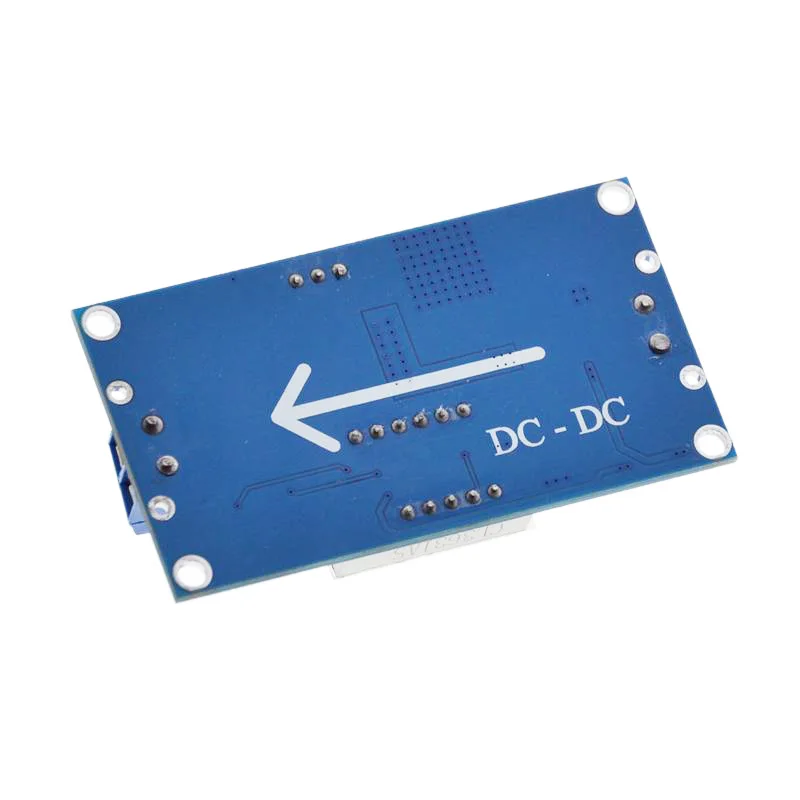

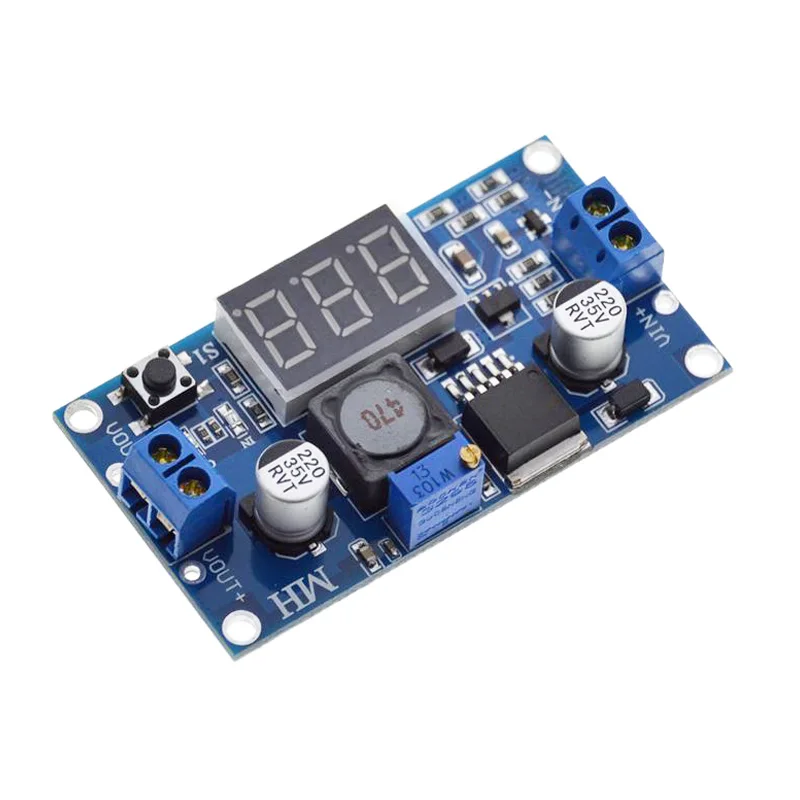

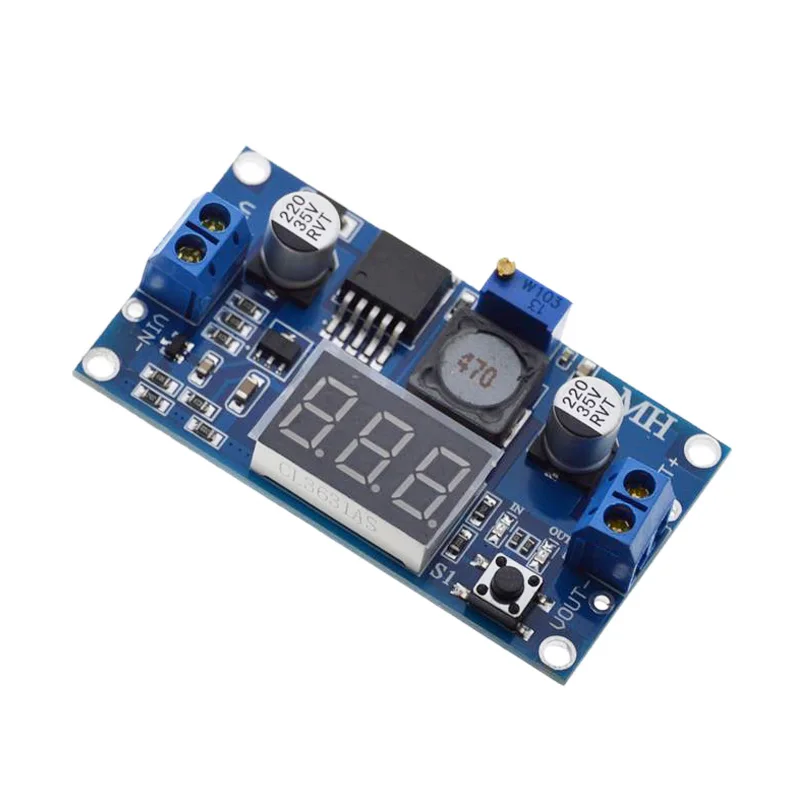

LM2596S светодиодный вольтметр ADJ DC - DC понижающий Регулируемый Модуль питания с цифровым дисплеем

Применение:

Этот модуль может быть применен к полям входного напряжения выше, чем понижающее выходное напряжение, таким как батареи, силовые трансформаторы, DIY Регулируемый источник питания, 24V Футболка с принтом «Автомобиль» силы индустрии оборудования бак, 12V переключатель 3,3 V, 12V переключатель 5V, 24V выключатель 5V, 24V Переключатель 12V, 36 В 24 в поворот и так далее.

Параметры:

Название продукта: LM2596ADJ DC - DC понижающий модуль питания (понижающий Регулируемый с цифровым дисплеем)

Размер изделия: 66 мм * 36 мм * 14 мм (Д x Ш x В)

Цвета: синий

Посылка Вес: 23 г/шт.

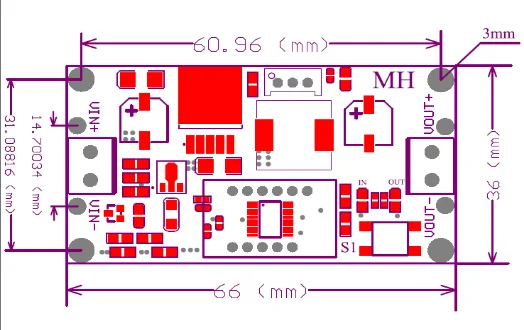

Таблица размеров:

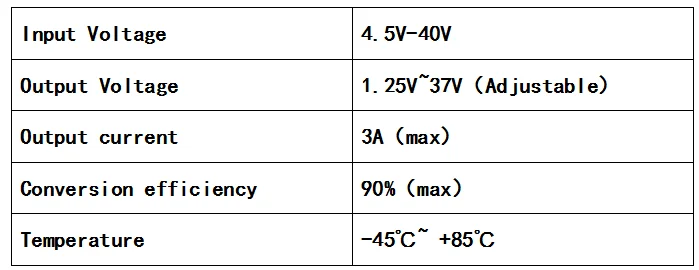

Производительность:

Особенности:

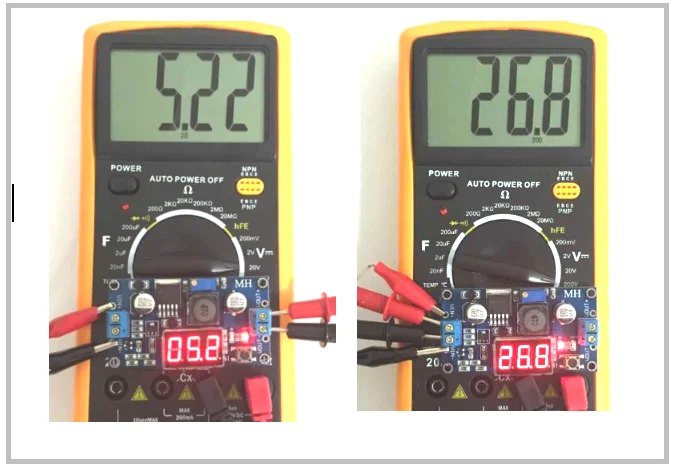

С измерителем напряжения и вольтметром отображается самокалибровка. Используется более продвинутый микропроцессор Вольтметр напряжения погрешность ± 0,05 V, диапазон 0 ~ 40V. (Для того, чтобы обеспечить точность вольтметр, убедитесь, что входное напряжение 4,5 V и более поздних версий)

· Нажмите кнопку, чтобы переключить измерения входного или выходного напряжения и имеет светильник, показывающий измеренное напряжение, и сохранить настройки, даже выключить питание, а затем включить.

· Вход Напряжение 4,5 ~ 40V. (Вход напряжение должно быть больше, чем в выходное напряжение зарядного устройства 1,5 v или больше)

· Регулируемый Диапазон выходного напряжения 1,25 V ~ 37V с плавной регулировкой. (Вход напряжение должно быть больше, чем в выходное напряжение зарядного устройства 1,5 V)

· Выходной ток 3A, рекомендации в пределах 2.0A, высокий ток, необходимый для повышения теплоотвода.

· Выходная мощность 20 Вт, 15 Вт, пожалуйста, увеличьте тепловыделение.

· Высокая эффективность преобразования, в среднем 88% (эффективность, входное и выходное напряжение, ток, давление)

· С защитой от обратной полярности, обратная полярность не горит

Использование:

· Встроенная Таблица напряжения показывает выходное напряжение, Длительное нажатие на правую кнопку в течение 2 секунд после выхода, Вольтметр и индикатор выходного напряжения «выход» синхронно мигает, на этот раз в режим регулировки выходного напряжения; точно так же вольтметр показывает, когда входное напряжение, Длительное нажатие правой кнопки через 2 секунды после выхода, Вольтметр и индикатор входного напряжения «В» синхронное мигание, затем введите режим регулировки входного напряжения;

· Прикоснитесь к правой кнопки, напряжение увеличивается на одну единицу, прикоснитесь к \ tлевая кнопка, со снижением напряжения блока; Потому что напряжение меньше, чем стоимость единицы 0,1 V, поэтому вам нужно нажимать, для детей от 1 года до 5 лет раз подряд, чтобы увидеть вольтметр смена 0,1 V, Бетонная непрерывная Кнопка несколько раз в зависимости от значения напряжения, отображаемого в настоящее время, отображение тока выше напряжения, чем меньше количество прессов;

· Когда напряжение регулируется, нажмите на правую кнопку в течение 2 секунд после выхода, затем вы можете выйти из режима калибровки напряжения, все параметры настроены для автоматического отключения питания, чтобы сохранить.

Примечание: таким образом, вам нужно только настроить калибровку один раз, чтобы получить точные значения напряжения по всему диапазону напряжения, эта функция предназначена для удовлетворения ваших требований и разработки более высокой точности, простота использования.

Примечание:

1. Когда выходное напряжение модуля не может быть отрегулировано, выходное напряжение всегда равно входному напряжению. Настройте потенциометр против часовой стрелки на 20 кругов или более. (Пусть потенциометр против груди, против часовой стрелки Поверните вверх).

2. Вход напряжение должно быть больше, чем в выходное напряжение зарядного устройства 1,5 v или более

3. Высокая сила тока или высокая мощность, необходимая для увеличения рассеивания тепла
