[Введение] [Введение]

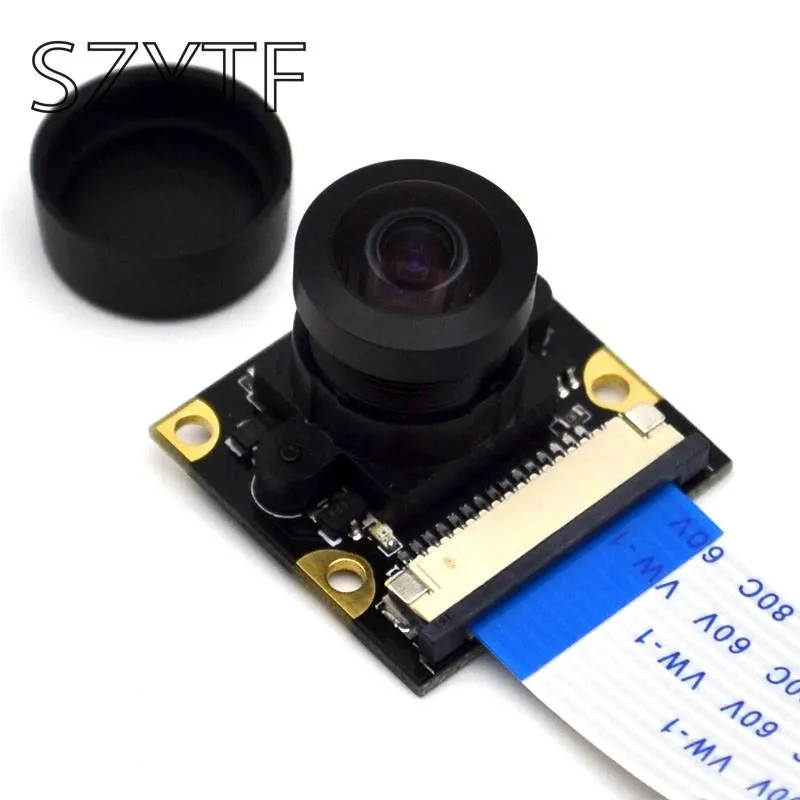

Я-камера raspberry pie, совместимая с любой версией raspberry pie.
У меня есть вид на рыбий глаз.
Я могу взять инфракрасный светильник, инфракрасное ночное видение.
Я поддерживаю фокус, вы можете отрегулировать расстояние до меня в соответствии с объектом.

[Мой Параметр]

Аппаратное подключение:

1 мягкая линия, 90 градусов вертикальные разъемы, рядом с портом HDMI. Контактная сторона подключения направляется к интерфейсу HDMI.
2 перед использованием оторвала защитную пленку на объектив
3 голые доски, ESD повреждения, остерегайтесь электростатического!

Использование программного обеспечения:
1 RPi прошивка и raspi-config должны обновить камеру, пожалуйста, выполните apt-получить обновление;
Камера 2 raspi-config, запустите RPi прошивку драйвера камеры, а затем перезагрузите
3 программы командной строки raspivid и raspistill работают с камерой, снимают видеоклипы или изображения
4 для захвата видеоклипов с Mplayer player

Как будет передавать данные камеры через сеть в режиме реального времени:
С помощью команды NC (NCAT - concatenate и redirect sockets) ввод данных камеры и перенаправление непосредственно в порт сети для достижения выхода.

Как включить поддержку камеры в Raspbian

Загрузка PI и log. Имя пользователя по умолчанию-pi, пароль по умолчанию-raspberry. (Примечание: Если вы изменили их по умолчанию, вам нужно будет предоставить свой собственный пользователь/пароль). В

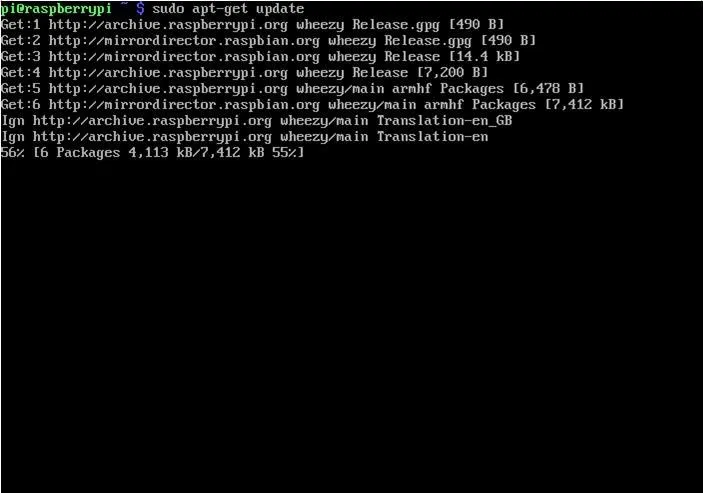

Выполните следующие команды в терминале для обновления прошивки Raspberry Pi до последней версии:

Sudo apt-получить обновление

Нажмите, чтобы увеличить

Sudo apt-получить обновление

Нажмите, чтобы увеличить

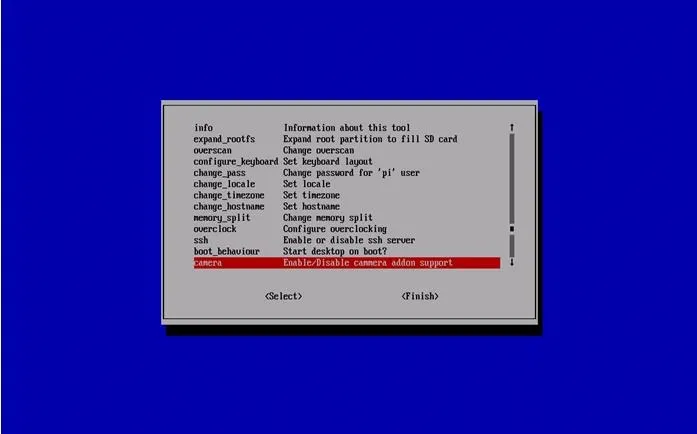

Доступ к настройкам конфигурации для Pi с помощью следующей команды:

Sudo raspi-config

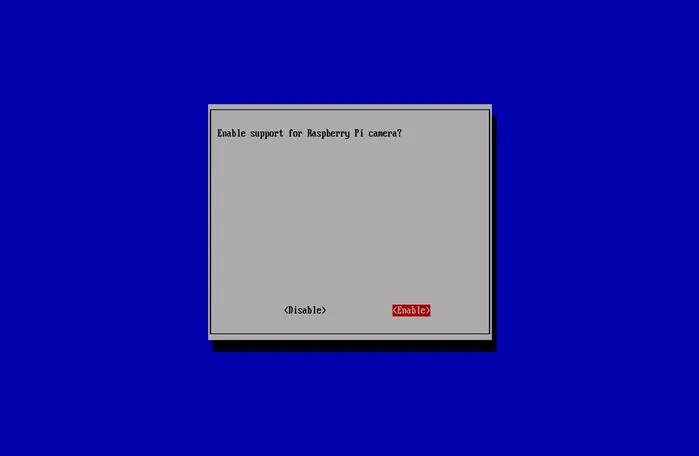

Перейдите в «камеру» и выберите «включить».

Нажмите, чтобы увеличить

Нажмите, чтобы увеличить

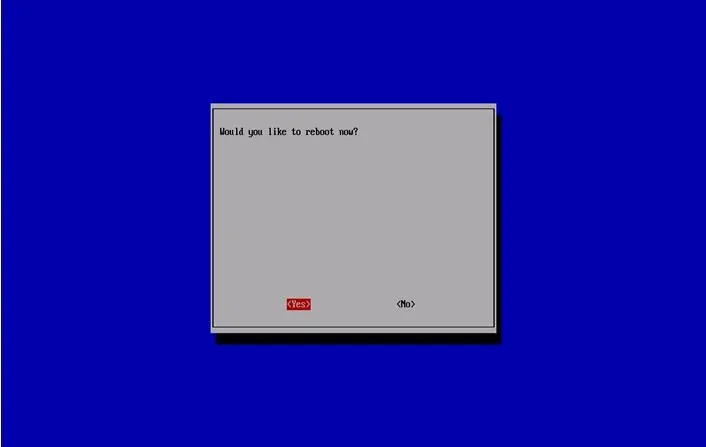

Выберите «завершить» и перезагрузку.

Нажмите, чтобы увеличить

Как использовать программное обеспечение для камеры Raspberry Pi

Raspivid-это приложение командной строки, которое позволяет записывать видео с помощью модуля камеры, в то время как applicationraspistill позволяет снимать изображения.

-O или-Output определяет имя выходного файла и-t или-Timeout указывает количество времени, которое будет отображаться в миллисекундах. Обратите внимание, что этот набор 5S по умолчанию и что raspistill захватит окончательную рамку периода предварительного просмотра.

-D или-Demo запускает демонстрационный режим, который будет проходить через различные эффекты изображения, которые доступны.

Примеры команд

Захват изображения в формате JPEG:

Raspistill -o image.jpg

Запись 5S видео в формате H264:

Raspivid -o video.h264

Запись видео 10s:

Raspivid -o video.h264 -t 10000

Записывайте видео 10s в демонстрационном режиме:

Raspivid -o video.h264 -t 10000 -d

Чтобы увидеть список возможных вариантов запуска raspivid или raspistill, вы можете выполнить:

Raspivid | Без

Малина | Меньше

Используйте клавиши со стрелками для прокрутки и введите Q для выхода.

Доступна Расширенная документы.

Обратите внимание, что мы рекомендуем вам изменить пароль SSH, если вы используете камеру, чтобы предотвратить нежелательный доступ.

Как транслировать видео с камеры Raspberry Pi по сети

Для просмотра канала на Linux

Установите зависимости, запустив следующее в терминале:

Sudo apt-get install Mplayer netcat

Найдите свой ip-адрес, запустив ifconfig. (ваш ip-адрес будет указан на выходе консоли и, вероятно, будет иметь форму 192.168.1.XXX). 2.

Выполните следующую команду в терминале, чтобы просмотреть подачу с помощью MPlayer:

NC -l -p 5001 | Mplayer -fps - 1024-кэш 31

Для просмотра корма на Windows

Установите и запустите Linux.

Найдите свой ip-адрес при запуске ipconfig. (ваш ip-адрес будет указан на выходе консоли и, вероятно, будет иметь форму 192.168.1.XXX). 2.

Скачать MPlayer.

Скачать Netcat.

Обратите внимание, что ваш браузер может жаловаться, что эти файлы являются вредоносными, так как они не подписаны.

Нажмите клавишу Windows и кнопку «R» одновременно, чтобы открыть окно «Run». Введите cmd.exe в окно и нажмите Enter/return, чтобы открыть запрос DOS.

Введите следующую команду в строке, чтобы просмотреть подачу с помощью MPlayer:

[Путь к nc.exe]\ nc.exe -L -p 5001 | [путь к mplayer.exe]\ mplayer.exe -fps - 1024 -cache 31

Для просмотра корма на OS X

DownloadMPlayer.

Кроме того, вы можете скачать Mplayer usingbrewin, который мы рекомендуем.

Найдите свой ip-адрес, запустив ifconfig. (ваш ip-адрес будет указан на выходе консоли и, вероятно, будет иметь форму 192.168.1.XXX). 2.

Выполните следующую команду в терминале, чтобы просмотреть подачу с помощью MPlayer:

NC -l -p 5001 | Mplayer -fps - 1024-кэш 31

Для просмотра корма на Raspberry Pi:

Найдите свой ip-адрес, запустив ifconfig. (ваш ip-адрес будет указан на выходе консоли и, вероятно, будет иметь форму 192.168.1.XXX). 2.

Выполните следующие команды в терминале на приемном Pi:

Mkfifo буфер

NC -p 5001 -l | /opt/vc/src/hello_pi/hello_video/hello_video.bin> буферный буфер

Для передачи питания от Pi с прилагаемым модулем камеры

После настройки «приемной» машины согласно инструкции выше, выполните следующие команды в терминале на «передающем» Pi:

Raspivid -t 999999 -o-| NC [вставьте ip-адрес клиента] 5001

Затем вы можете использовать команды, перечисленные в разделе «Как использовать программное обеспечение Raspberry Pi camera» выше, чтобы изменить время захвата или добавить видеоэффект.
