Измерительный комплект счетчик измерительных приборов JK76 регулятор длины + 400P

Измерительный комплект счетчик измерительных приборов JK76 регулятор длины + 400P

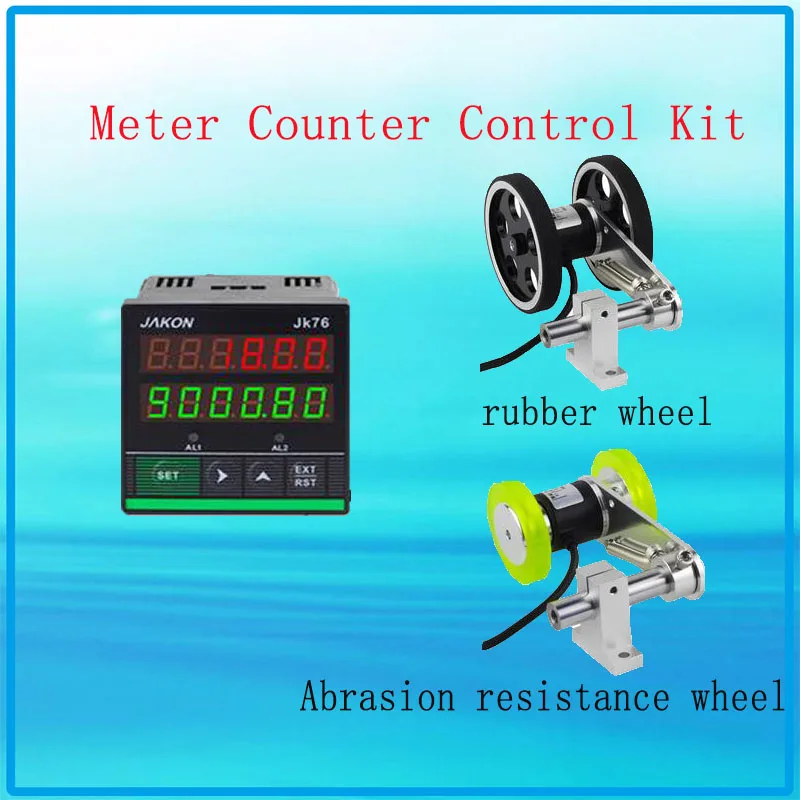

Посылка:

Комплект 1 список:
1 Счетчик JK76
1 X кодировщик
2 X резиновые колеса
1 х пружинный кронштейн

Комплект 2 список:
1 Счетчик JK76
1 X кодировщик
2 X колесо сопротивления истиранию
1 х пружинный кронштейн

Описание товара:

Счетчик:
Номер типа: JK76 :72*72 Размер панели orJK96 :48*96 размер панели
Режим отображения: светодиодный
Диапазон подсчета: 0-999999
Входной сигнал: контактный сигнал и импульсный сигнал
Режим управления: реле счетной скорости опционально, четыре режима вывода являются дополнительными
Положительный и Реверсивный подсчет, двухступенчатая передача адаптированного роторного кодировщика
Контактная нагрузка: AC250V 3A DC24V 5A
Рабочий Источник питания: AC220V, AC110V, AC24V, DC12V
Дополнительный выходной источник питания: 12 В
Рабочая температура: 0-+ 50 градусов (Относительная humidity45 %-75%)
Возможность защиты от помех: IEC801 3G
Размер панели: 72 мм × 72 мм
Размер отверстия: 68 мм × 68 мм
Специальное место: скорость подсчета опционально, четыре режима вывода являются необязательными
Положительный и Реверсивный подсчет, двухступенчатая передача адаптированного роторного кодировщика

Датчик измерения длины:
Название: измерительный датчик длины
Энкодер импульсный: 400P

Особенности:

JK76:
1. Точность миллиметрового уровня, точность регулируемого метра
2. Ошибки могут быть исправлены
3. Управляемое замедление, резка и выключение
4. С памятью отключения питания, сильная способность анти-помех
5. Режим счетчика: (1) Подсчет вверх при вращении вперед и отсчет вниз при вращении назад;
(2) Количество добавляется во время прямого вращения, и количество остается неизменным во время обратного вращения;
(3) Количество добавляется при вращении вперед, и оно также добавляется при вращении назад;
6. Предустановленное значение, оповещение заранее

Определение и метод подключения продукта:

Как установить количество метров, соответствующих 1 импульсу?

Сначала поместите кодер «saxiswith с конвейером или конвейером вместе с синхронной операцией, после установки сделайте отметку на материале, посмотрите на кодирование в течение недели, как долго материал прошел? (Или окружность конвейерного колеса, это зависит от фактических данных), возьмите эту длину снова. Разделяйте номер импульса энкодера, равный одной длине импульса, в этом случае установите его на инструмент..

Например: длина материала, пройденного энкодером после недели вращения 100 мм, количество импульсов в кодер360p, длина этого импульса: 100/360 = 0,277 мм, аналогично, установите эту длину на метр снова. Это не очень сложно., можно сделать автоматический расчет длины, использовать систему управления для резки материала и т. Д.!

Область применения:
