Модуль несущей линии электропередачи в сочетании с низким энергопотреблением миниатюрный AC и линия питания постоянного тока модуль электропередачи

Этот модуль-носитель представляет собой миниатюрный, маломощный модуль связи. Она включает 32-битный процессор и принимает DBPSK цифровой модуляции и демодуляции для передачи данных. Он обладает высокой чувствительностью, надежной связью, сильной способностью к помехам и дальним расстоянием связи. Особенности.

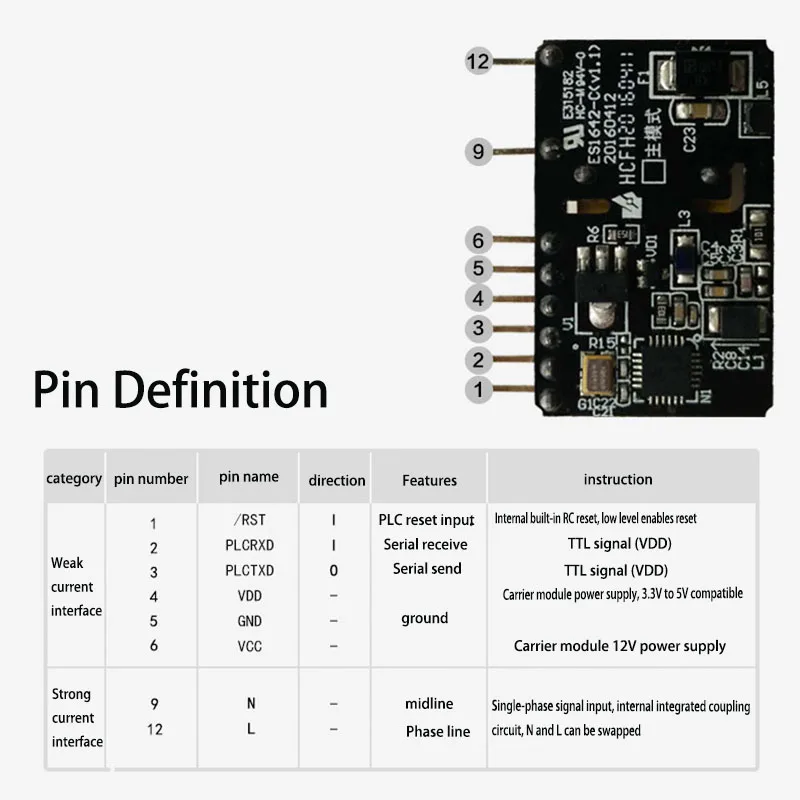

Модуль использует последовательный порт уровня TTL для связи с MCU пользователя и может быть широко использован в умном доме, умном управлении светильник, умных зданиях и других областях. Программное обеспечение поддерживает прозрачную передачу, протокол State Grid DL/T-645.

Модем: DBPSK

Автоматический механизм переадресации реле для получения

Чувствительность: 100UVRMS

Перевозчик символ скорость передачи: 2,5 кбит/с ~ 5 кбит/с

Скорость передачи данных последовательного порта: 9600BPS, отсутствие паритета

Статическая Потребляемая мощность: ≤ 0,045 Вт

Динамический потребеление энергии: ≤ 1,5 W

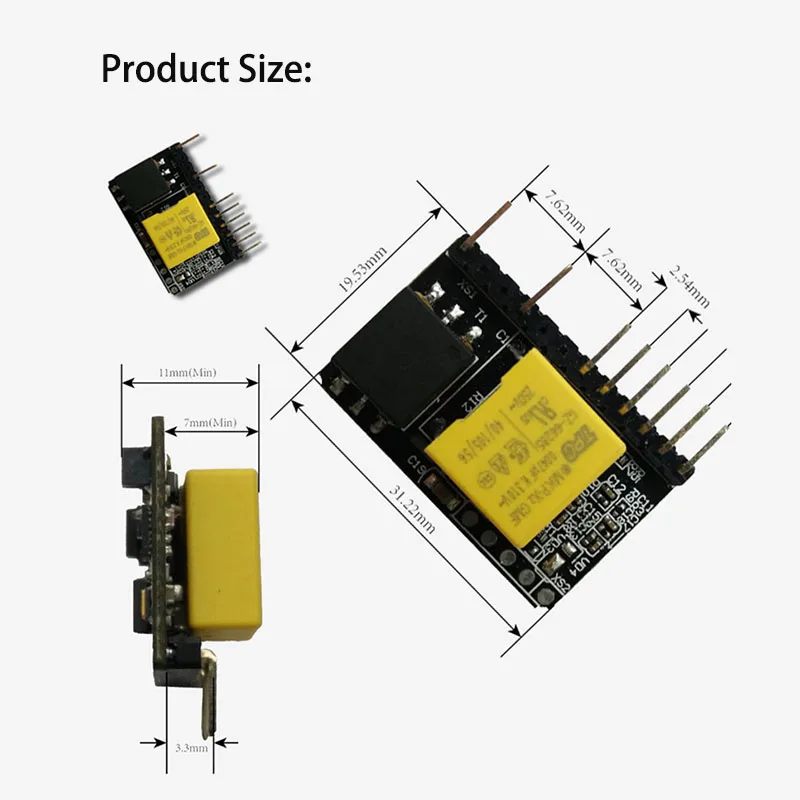

Размеры: 31,2 мм (Д) × 19,5 мм (Ш)

Соответствует требованиям промышленной температуры-40 °C ~ + 85 °C

Сильная и слабая электрическая изоляция Выдерживает напряжение: 3 кВ (50 Гц)

Частота несущей передачи: 1,66 МГц;

Модуль несущей системы поддерживает постоянный ток и переменный ток, если два провода образуют петлю;

Модуль не поддерживает вторичную разработку, и он может общаться, когда он включен;

Безопасный конденсатор 310 в, рекомендуется купить высоковольтные конденсаторы безопасности;

Как использовать модуль перевозчика:

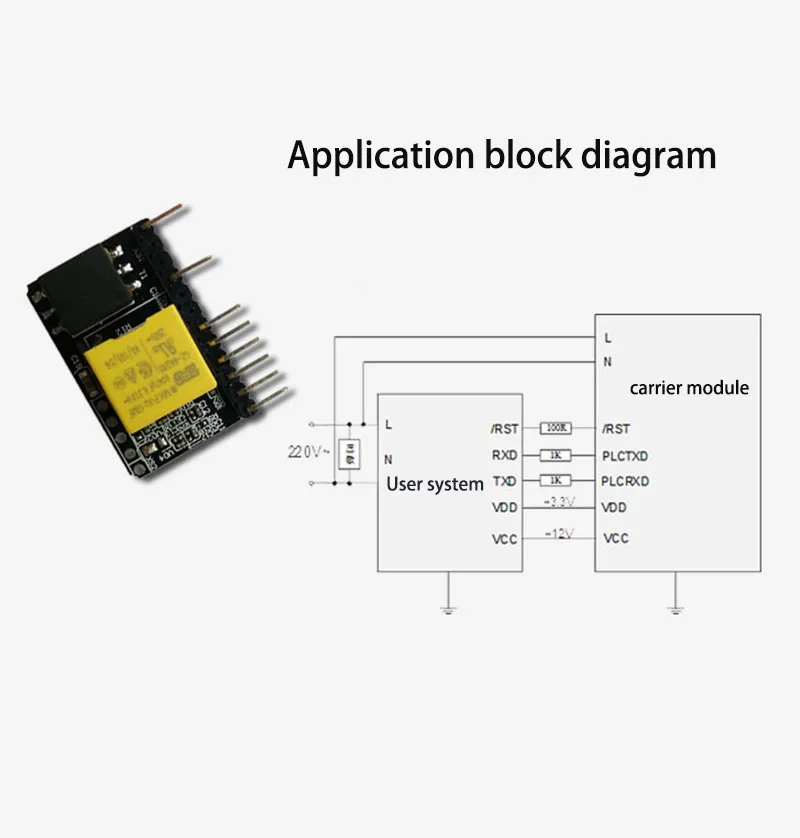

Когда модуль перевозчика подключен к последовательному порту с одной стороны и 220 В с другой стороны, данные могут быть отправлены от последовательного порта к линии питания, и в свою очередь, сигнал может быть получен;

Расстояние связи модуля: обычно 300 метров в соответствии с экологическим шумом потребления электроэнергии. Если он хороший, он может достигать 800 метров до 1000 метров. Если это плохо, это может быть 50 метров. Как правило, это может быть около 200 метров в чехол для жилого электричества. Модуль автоматически передается, что, как правило, не является проблемой.
