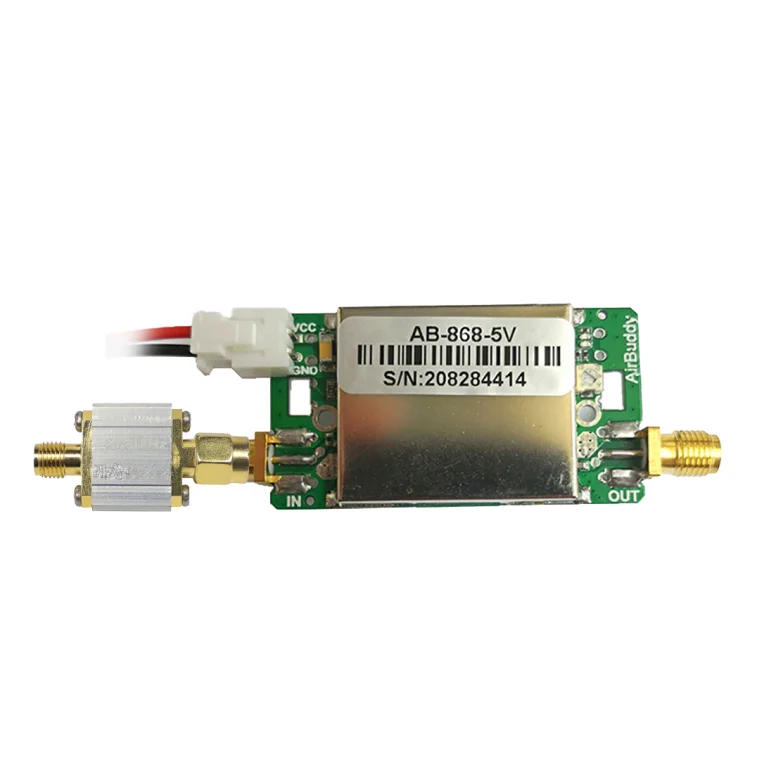

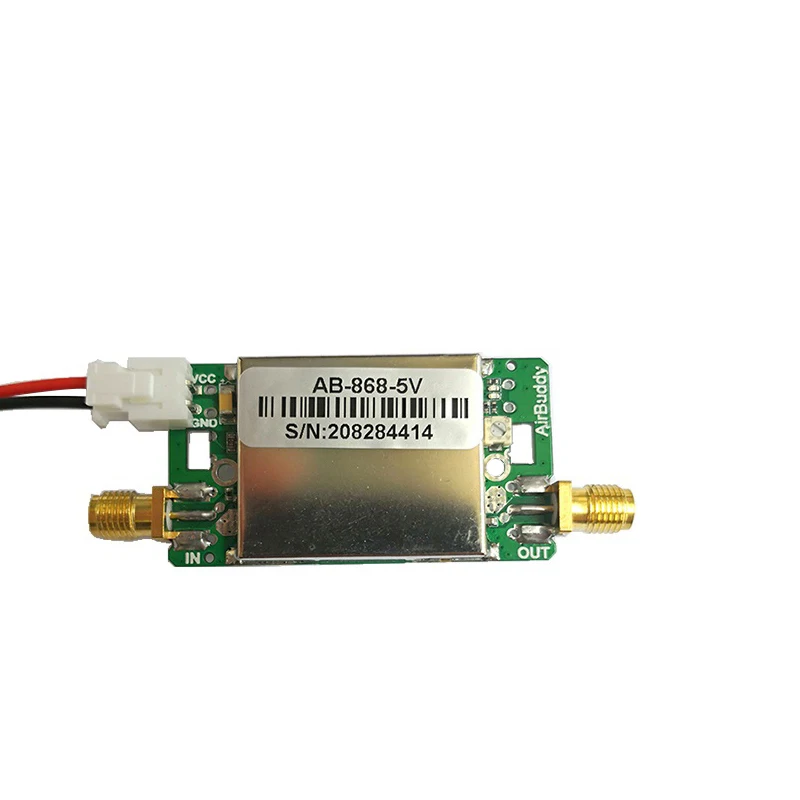

Усилитель сигнала Lora 868 мгц приемник двухсторонний усилитель мощности модуль

Усилитель сигнала Lora 868 мгц приемник двухсторонний усилитель мощности модуль

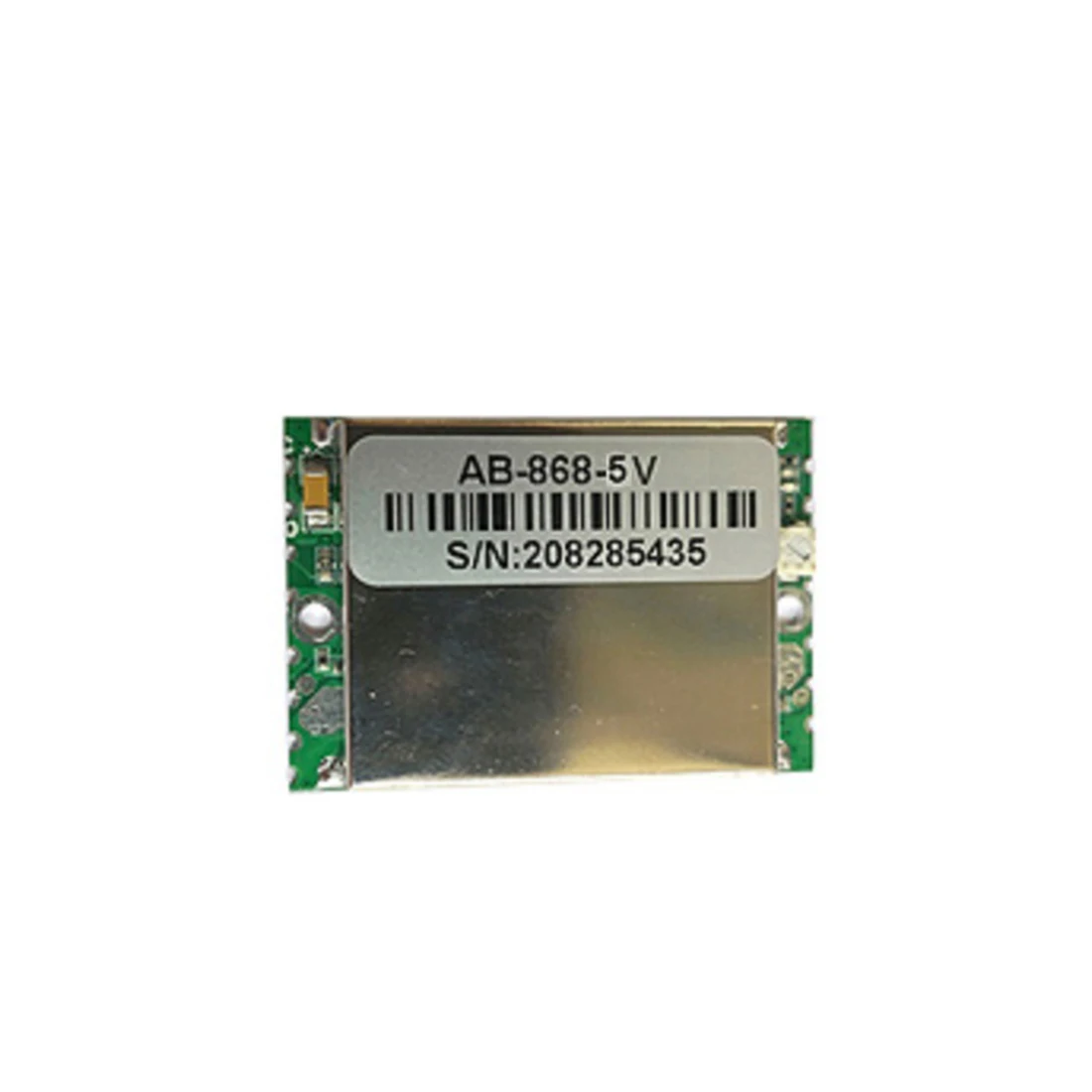

Есть патч-модули и SMA модули вариант!

Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами.

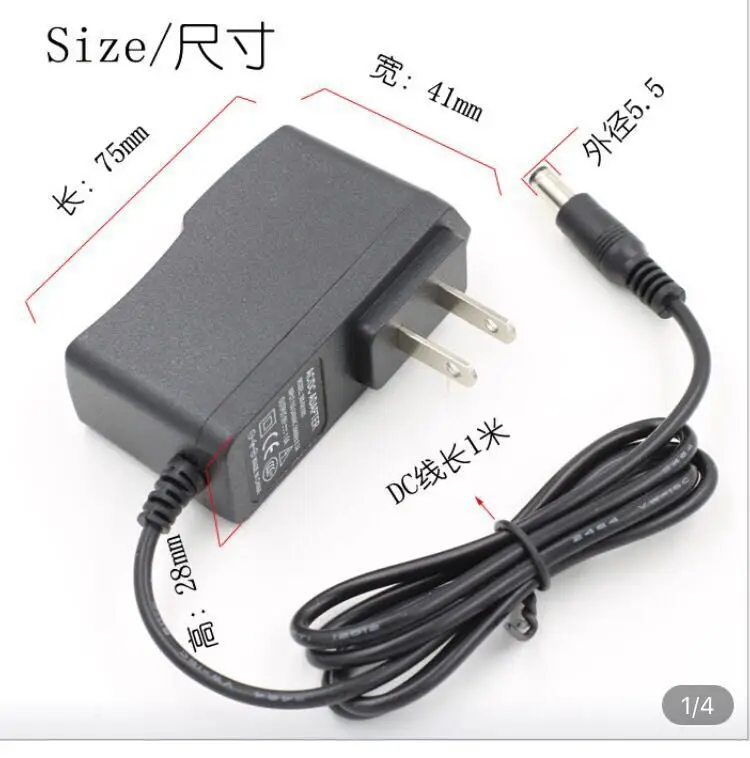

Примечание:Мощность адаптер питания Зарядное устройство адаптер DC 5V 1A

Полоса 868 МГцБи-Модуль усиления направленного сигнала

Техническая спецификация

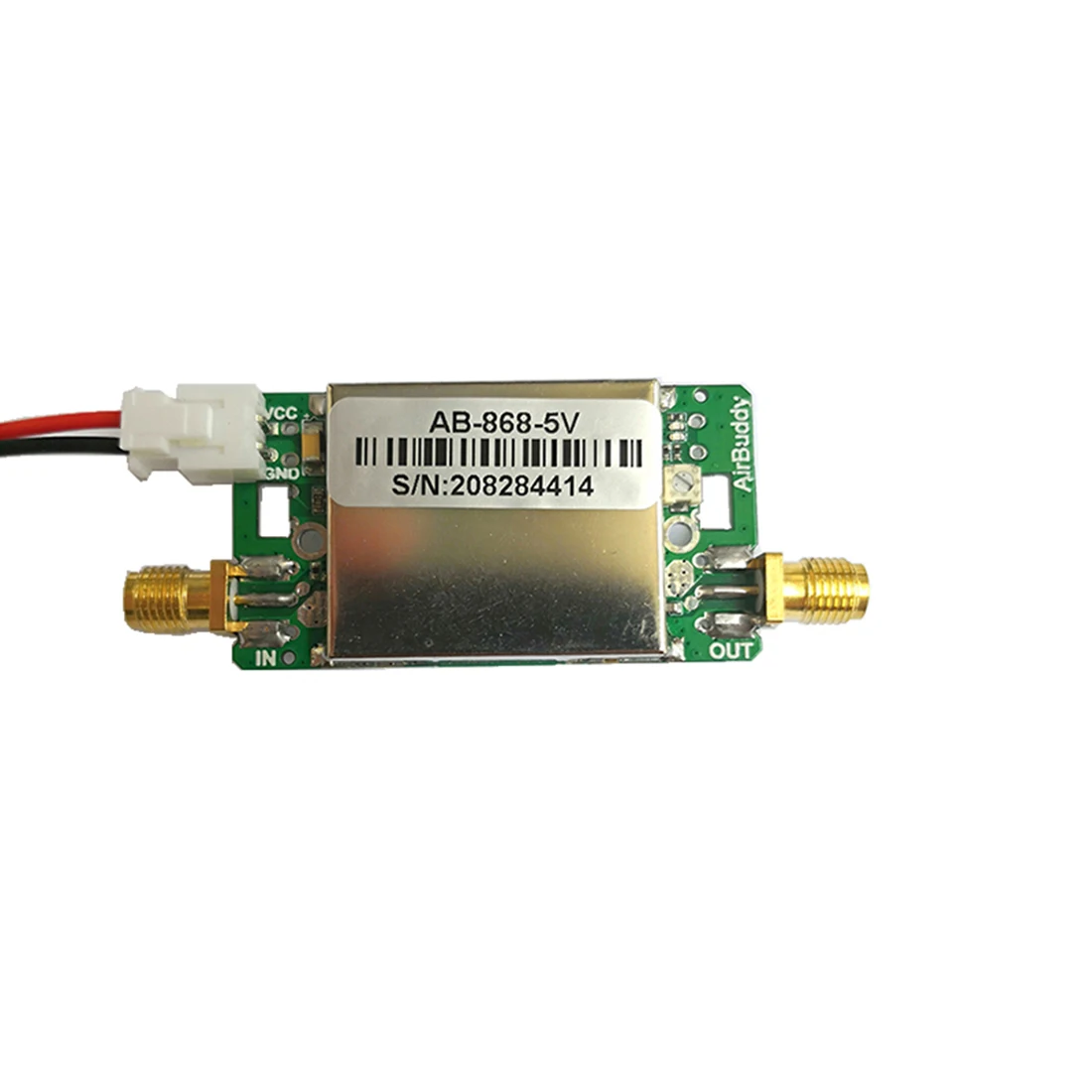

МOdel:AB-IOT-868

Введение

ВAB-IOT-868SeriesДвунаправленный модуль усиления сигнала подходит для беспроводных продуктов micro-power в диапазоне частот 850 МГц-930 МГц.Подходит для различных продуктов IoT для беспроводного сбора данных, работающих на частотном диапазоне 868 МГц в Европе и частотном диапазоне 902 МГц-928 МГц в Северной Америке.

Основные характеристики

1.Встроенная автоматическая коммутационная схема TX/RX, TX/RXСтатусМожно переключать самостоятельно без внешнего управляющего сигнала.

2.Работает в RXСтатусПо умолчанию и увеличивает сигнал приема. При обнаружении передающего сигнала главного устройства модуль мгновенно переключается на TXСтатус.

3.ВTXКоэффициент усиления регулируется, что удобно для совместимости с беспроводными устройствами с различными возможностями передачи.

4.Совместимость с различными методами модуляции, такими как LORA и FSK/ASK/OOK/MSK/GFSK.

Технические характеристики

Рабочая частота:

850 МГц-930 МГц

Коэффициент усиления RX:

11ДБ± 2 дБ

NF:

≤ 2,0ДБ

Коэффициент усиления TX:

5 дБ-11 дБ (± 2 дБ)Регулируемый

Порог переключения TX/RX:

-2dBm

Диапазон входной мощности TX:

1ДБм-20ДБм

Максимальная мощность передачи:

31ДБм (1,3 w)

Индикация состояния:

Статус RX:Зеленый светильник включен,BСветильник lue выключен

Статус RX:Синий светильник включен,GСветильник reen выключен

Рабочее напряжение:

AB-IOT-868-A: 5 В (4,75-5,25 в)

Рабочий ток:

Состояние RX: 10 мА (± 3 мА)

Состояние TX: ≤ 720mA

ОВсе размеры:

38,2Мм * 26.2Мм * 4.5Мм (Д * Ш * В)

Советы:Выходная мощность устройства верхнего уровня должна быть не менее 3 дБ выше порогового значения переключения, что означает, что выходная мощность устройства верхнего уровня не может быть ниже 1 дБм, В противном случае это может привести к нестабильной работе.

Chang theTX GАин

Когда потенциометр поворачивается против часовой стрелки до предела, коэффициент усиления составляет 5 дБ;

Когда потенциометр поворачивается по часовой стрелке до предела, коэффициент усиления составляет 11 дБ.

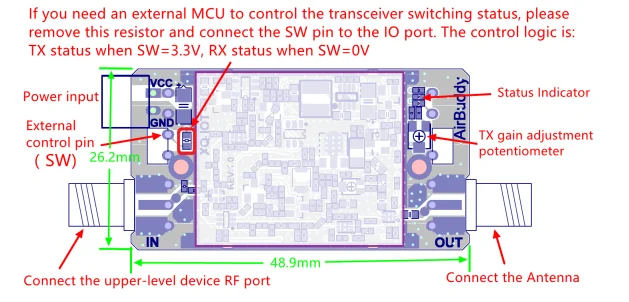

ОВсе размерыИОписание штифта

1.RF_IN pin подключен к верхней части-УровеньВыходной порт радиочастотного сигнала устройства.

2.ThE ANTШтырь подключен кAНтенна.

3. Когда модуль выходит при максимальной мощности, ток может достигать 720mA,Рекомендуется подключить конденсатор большой емкости параллельно с контактом VCC, емкость не менее 220УФ.

4.Все контакты, отмеченные NC, используются в определенных случаях, пожалуйста, игнорируйте их для общего применения.

5.Этот модуль поддерживает состояние переключения трансивера контролируется портом MCU IO.

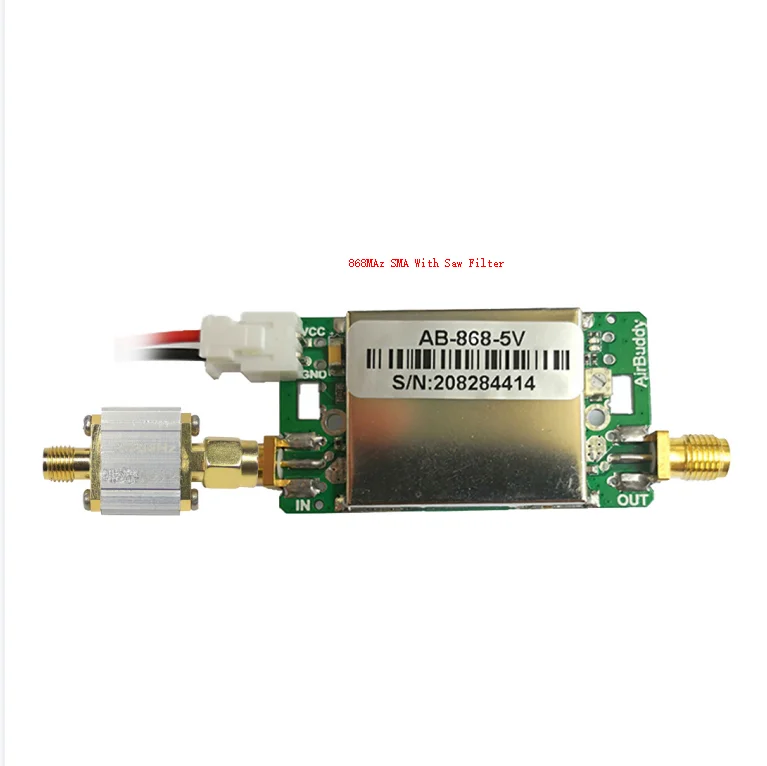

Справочный дизайн

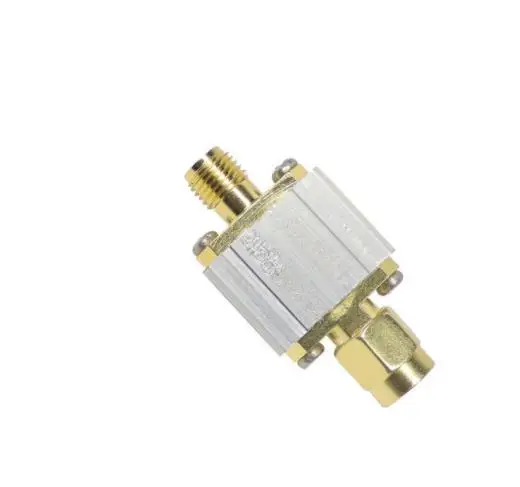

Фильтр для пилы

Этот фильтр имеет пропускную способность 1 дБ 4 МГц и крутую характеристику отключения. Оптимизация производительности для rfid-приемников 868 МГц и устройств с узлами LoRa IoT европейского стандарта, которые могут эффективно фильтровать внешние сигналы, уменьшать шум и увеличивать динамический диапазон.

Модель: FBP-868s

Сопротивление: 50 Ом

Центральная частота: 868 МГц

Полоса пропускания (полоса пропускания 1 дБ): от 866 до 870 МГц

В диапазоне пропуск частиц по уровню поверхности: <3,5 дБ

Максимальная грузоподъемность: 100 мВт (20 дБм)

Интерфейс: SMA-M, SMA-F

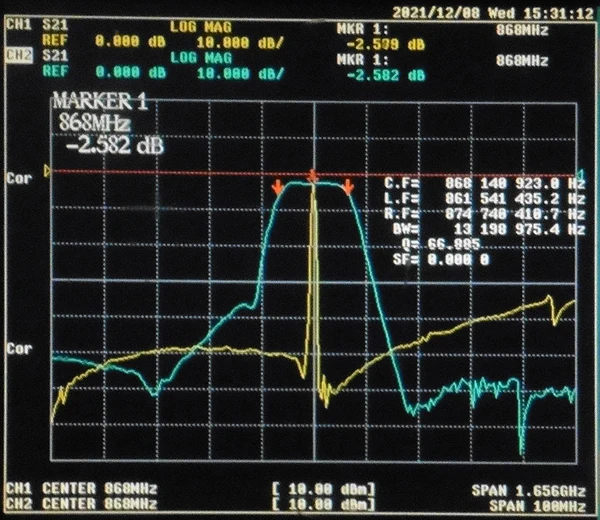

Диаграмма частотного отклика (отмечена как полоса пропускания 3 дБ, Центральная частота развертки: 868 МГц, синяя линия пролета: 100 МГц, вертикальная шкала: 10 дБ на деление)

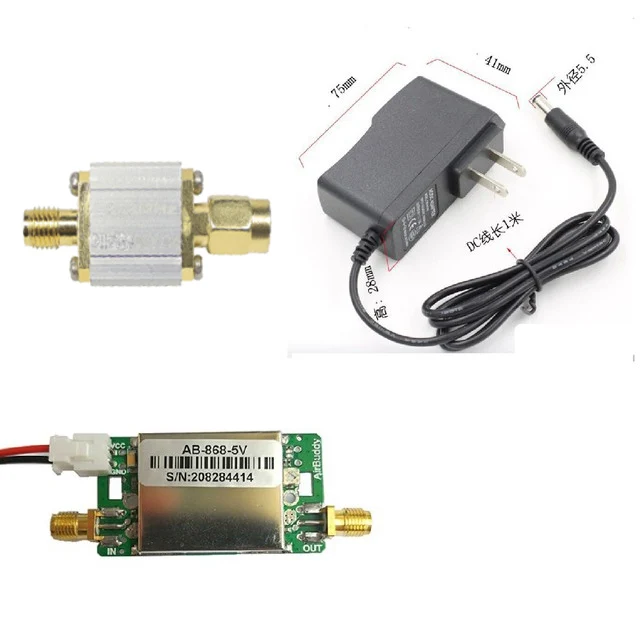

Мощность адаптер питания Зарядное устройство адаптер DC 5V 1A
