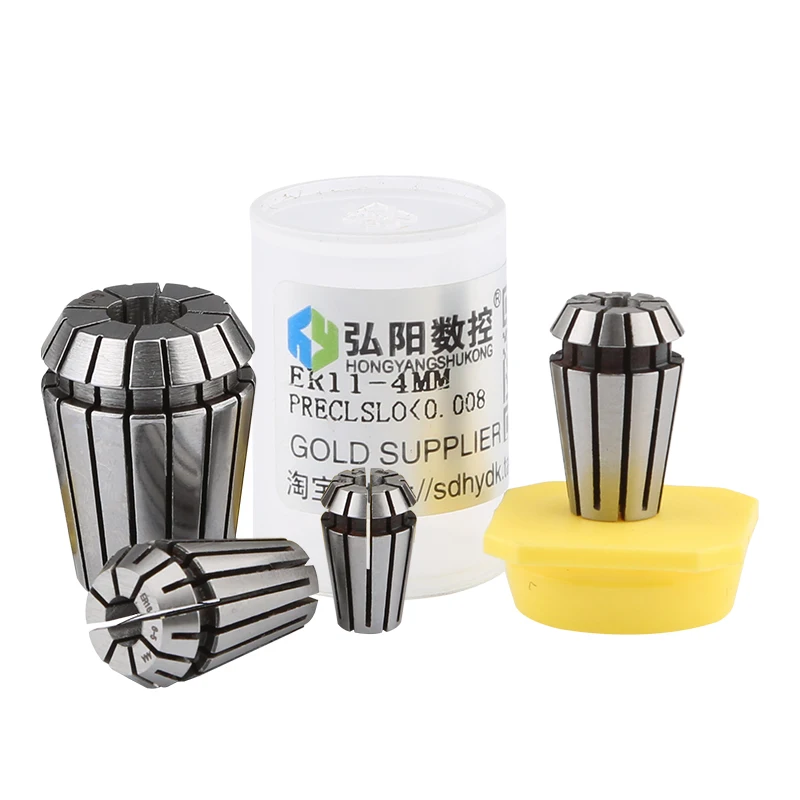

Цанговый патрон ER11 1-7 мм для фрезерного станка с ЧПУ обрабатывающего центра

Цанговый патрон ER11 1-7 мм для фрезерного станка с ЧПУ обрабатывающего центра

Характеристики:

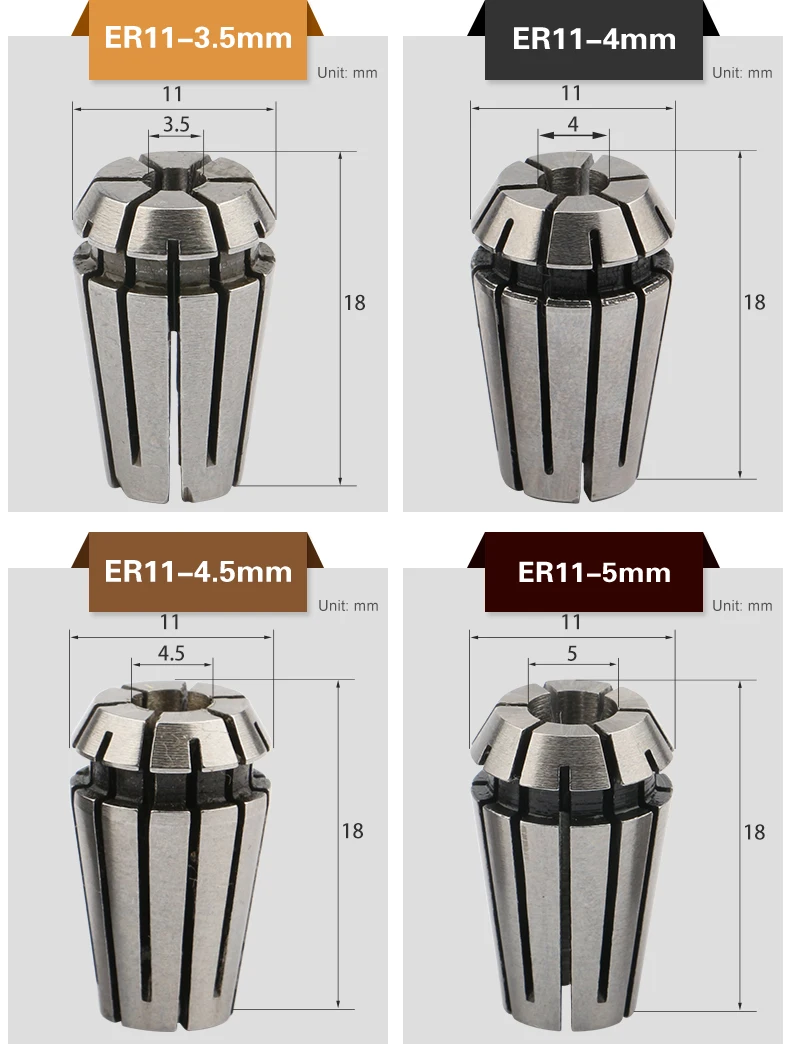

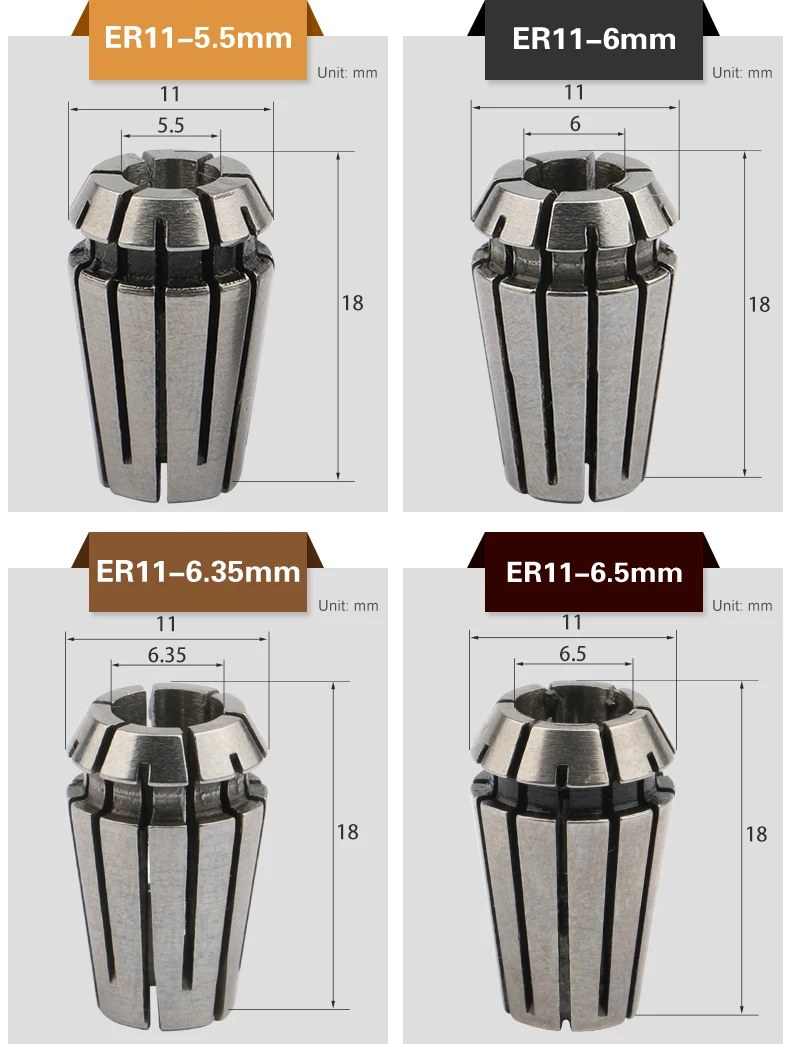

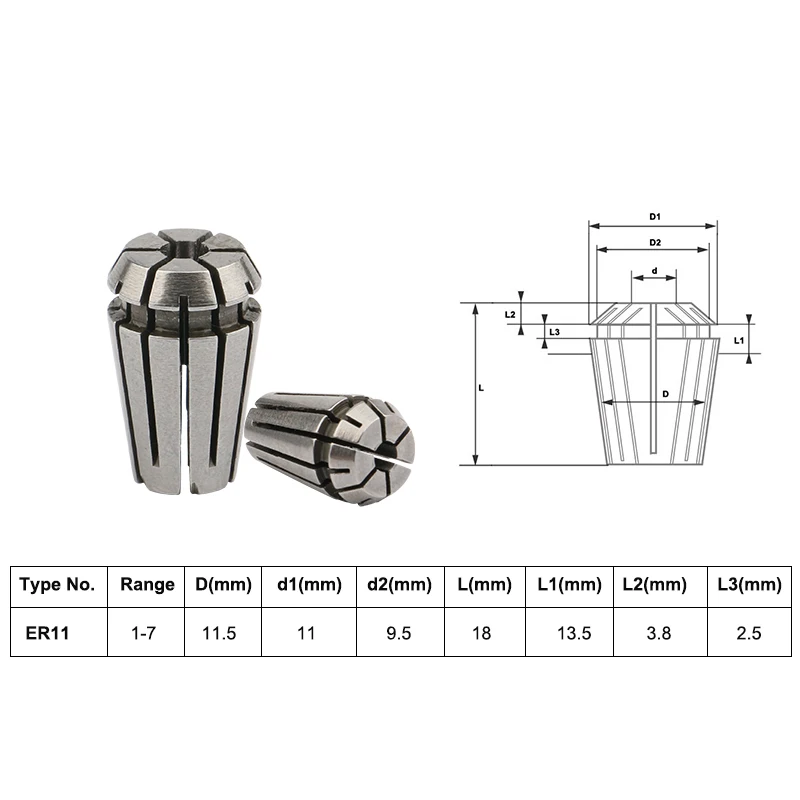

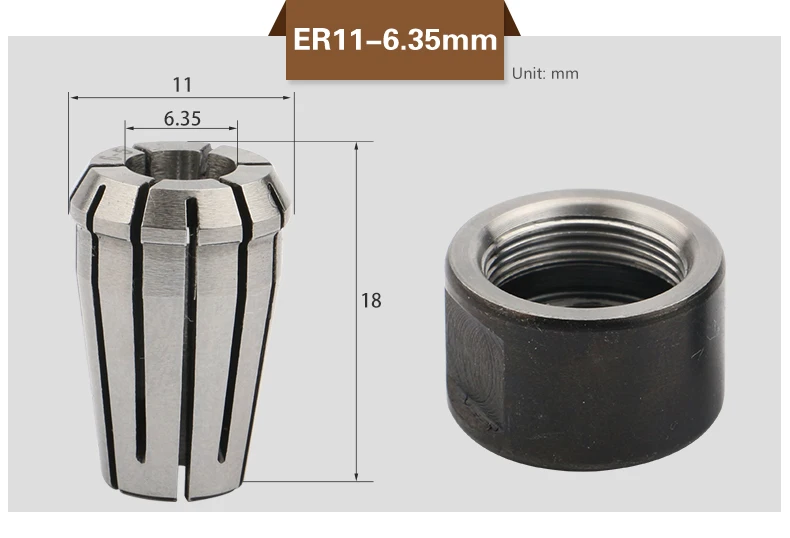

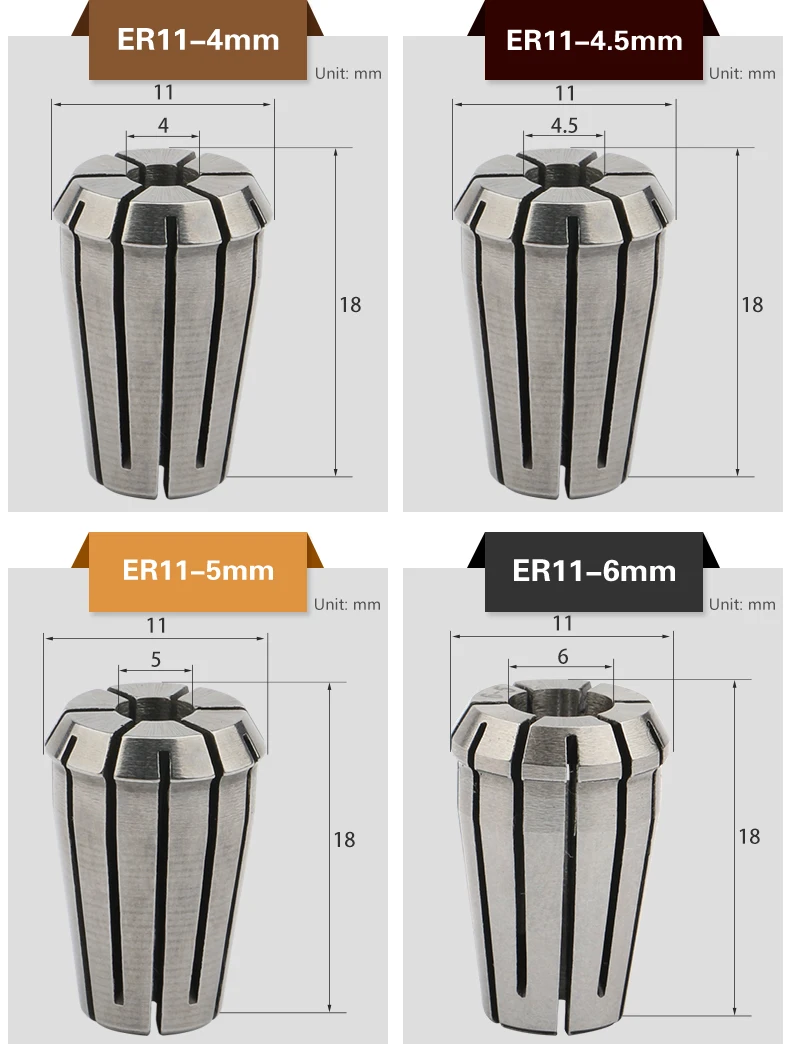

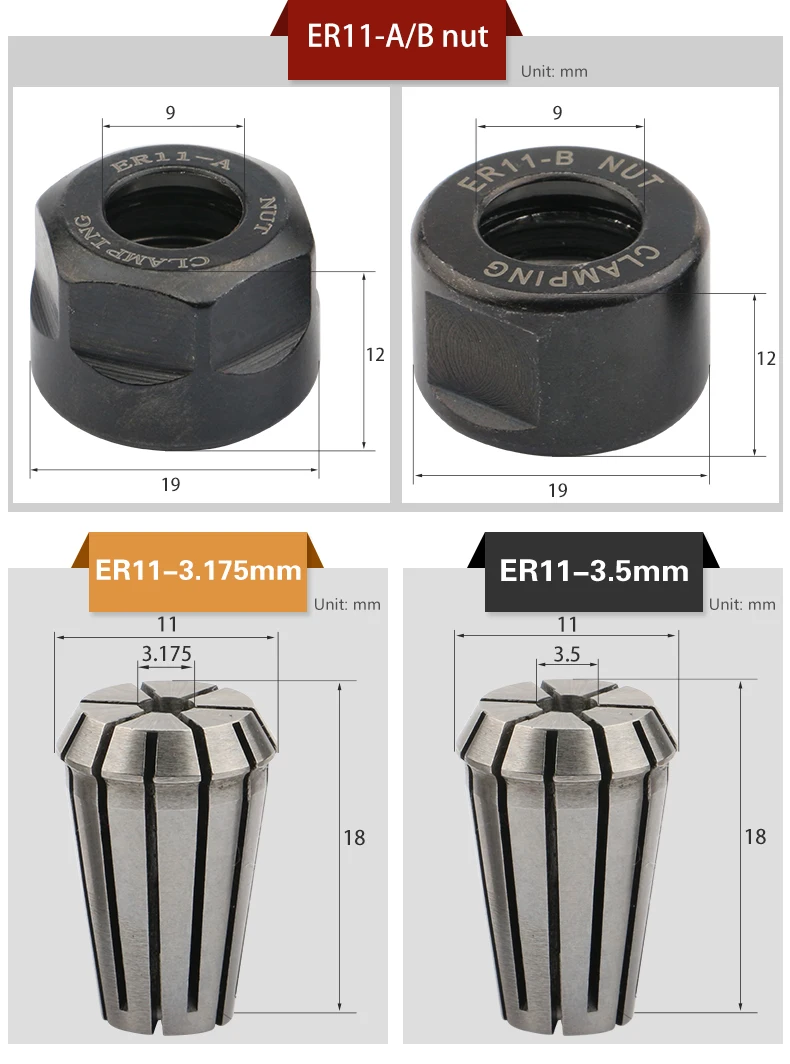

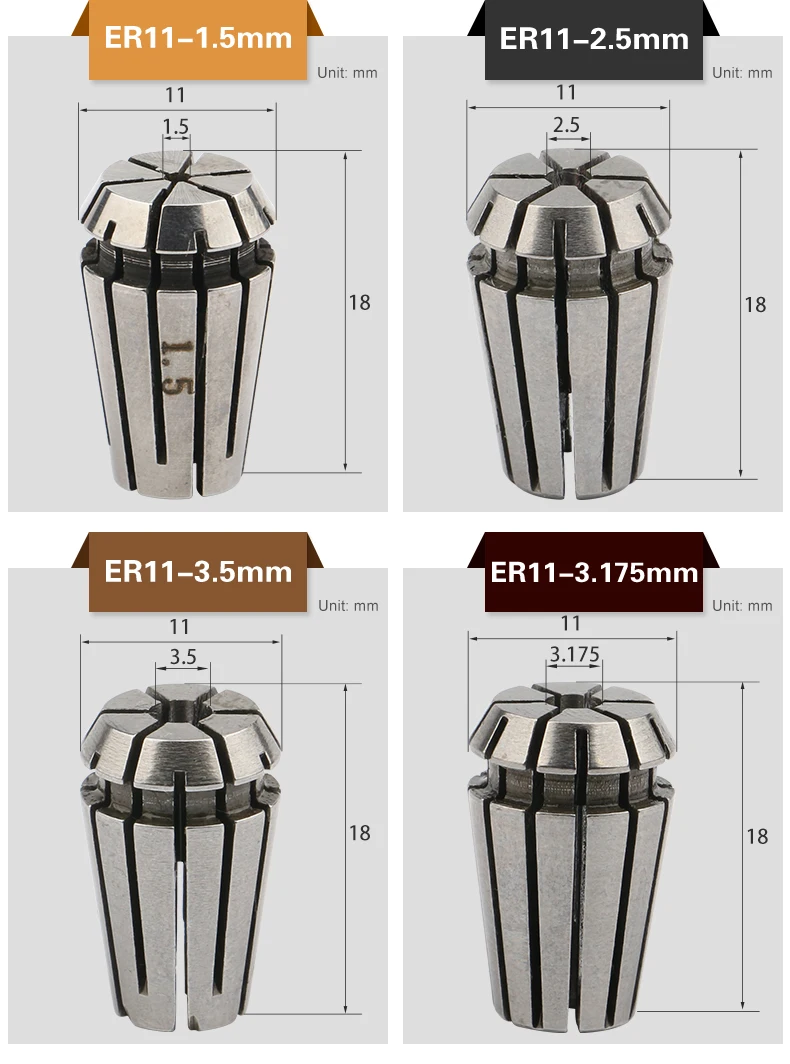

ER11 прецизионный пружинный цанговый патрон 0,008 мм для ЧПУ фрезерного инструмента держатель двигатель шпинделя гравировального Станка Модель: ER11 точность:<0.012 Материал: пружинный зажим Сталь дорожный шероховатость Ra0.4 мкм, плюс общая польский диапазон захвата: 1 мм, 1,5 мм, 2 мм, 2,5 мм, 3 мм, 3,5 мм, 4 мм, 4,5 мм, 5 мм, 5,5 мм, 6 мм, 6,5 мм, 7 мм, 1/4 ",1/8" Верхний Диаметр: 12 мм дно Диаметр: 8 мм Высота: 20 мм Подходит для: сверления, фрезерования, сверления, нарезания резьбы, гравировки, ЧПУ, шпиндельных станков и другой обработки T.I.R. : 0,0003 "или 5 мкм. Для того, чтобы все коллеты работали верно, на вашей стороне, убедитесь, что ваш шпиндель машины и держатель патрона работают верно, на моей стороне, я удостоверюсь, что все эти коллеты работают в десятую.

Особенности:

1. Прочный и практичный. 2. Специальные Угловые прорези повышают жесткость. 3. Защищает держатель инструмента от загрязнений. 4. Лучший общий баланс держателя инструмента в сборе. 5. Используйте с любыми стандартными цанговыми патронами для использования инструмента охлаждающей жидкости.

Примечание:

Измерения выполнены вручную, допускается погрешность в 1-2 мм, спасибо.

| Патрон серии ER11 |

| Характеристики продукта |

Высокая точность

Эффективность очень отличается

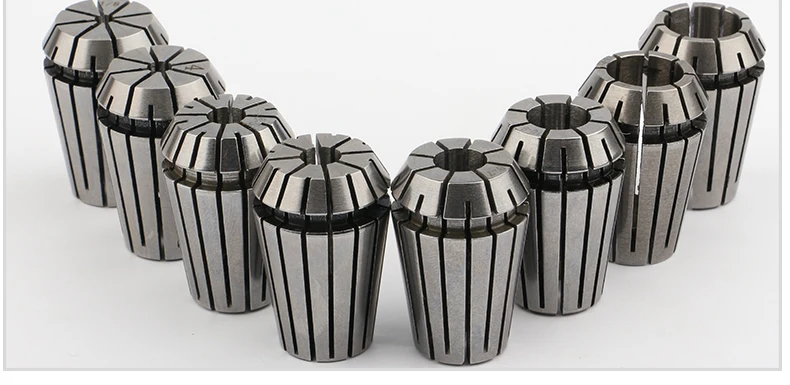

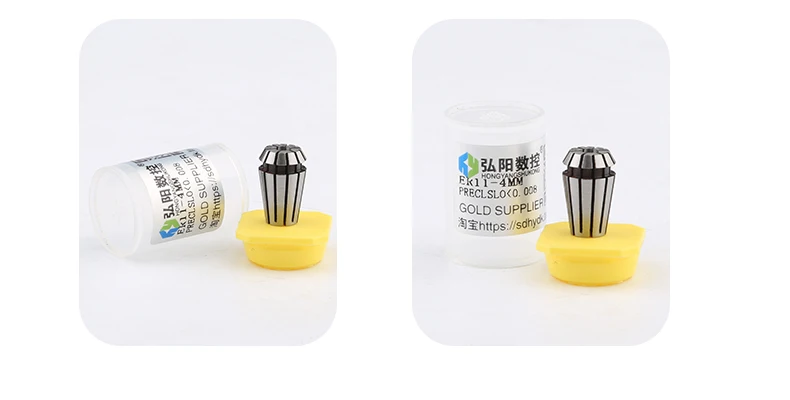

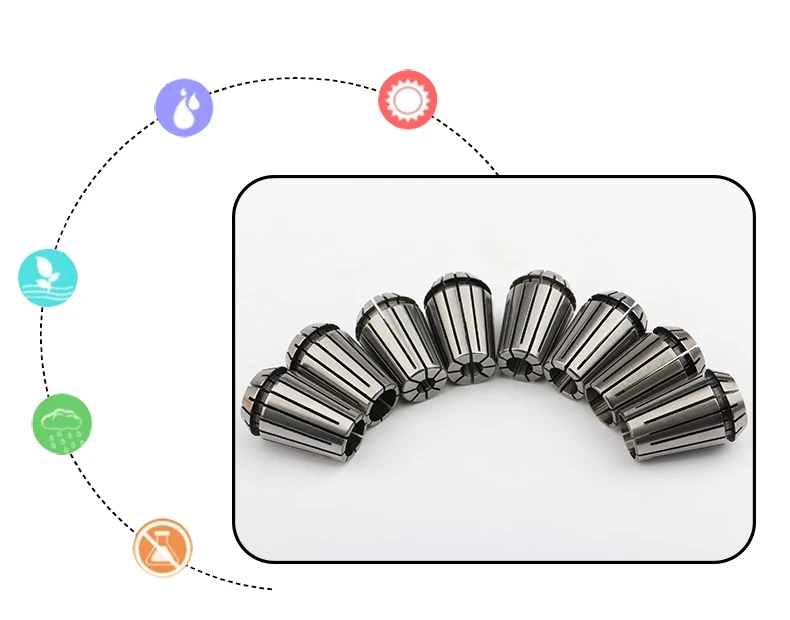

Дисплей продукта

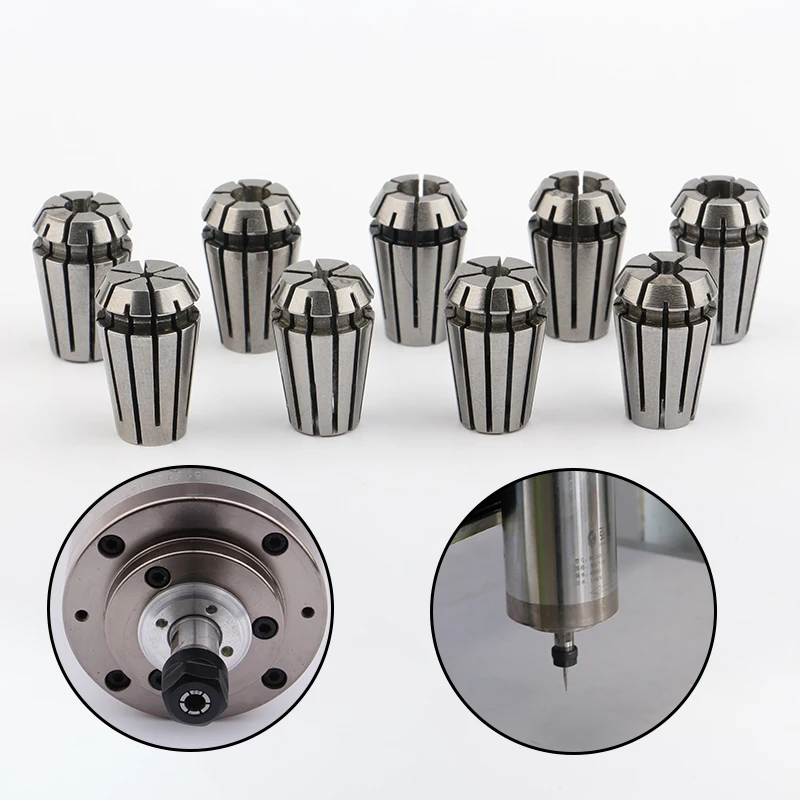

Широко используется для обработки, сверления, сверления и нарезания резьбы, подходит для различных станков с ЧПУ, гравировальных станков и другого оборудования

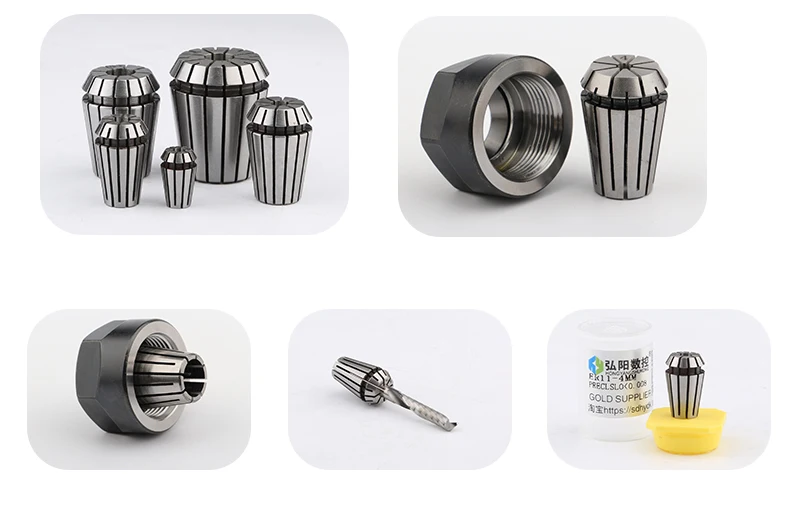

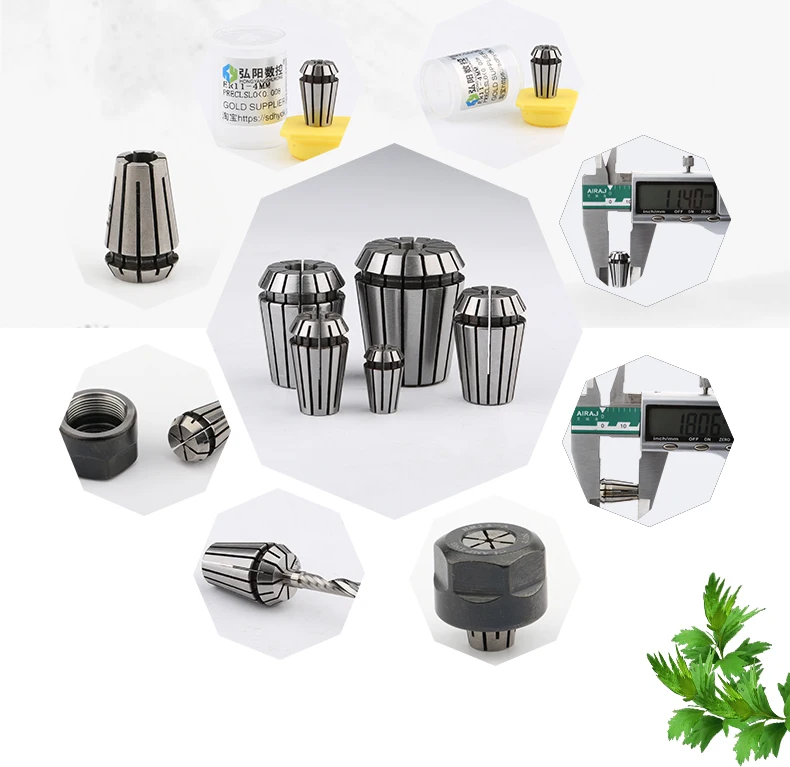

Фокусируйтесь на деталях

| Здание с пятью ядрами |

Изготовлены из высокоточных форм, полностью увеличивают зажимную силу точность поддерживается в пределах 0,007 мм

Рекомендуемый патрон

Все продаваемые патроны прошли строгие испытания для обеспечения стабильности продукта и срока службы

Хорошее качество

Процесс улучшен и точность продукта улучшена. Сердце может быть надежным, и использование гарантировано

Долговечный

Отборная Высококачественная высокоточная обработка марганцевой стали значительно увеличивает срок службы

Установка

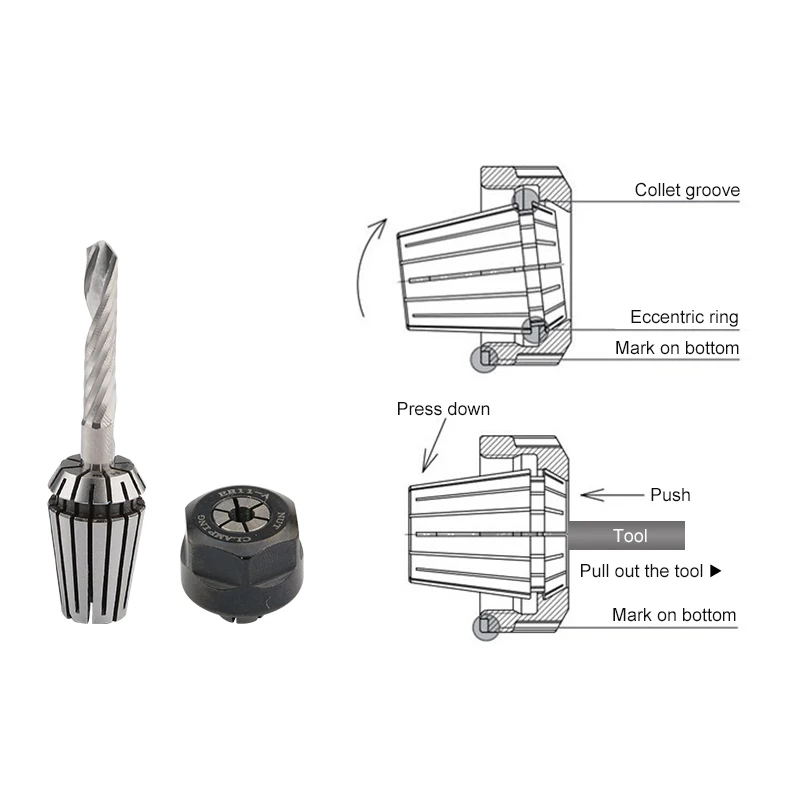

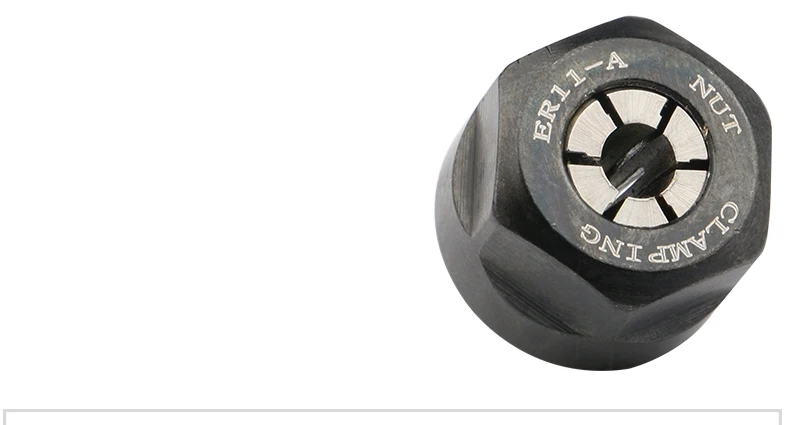

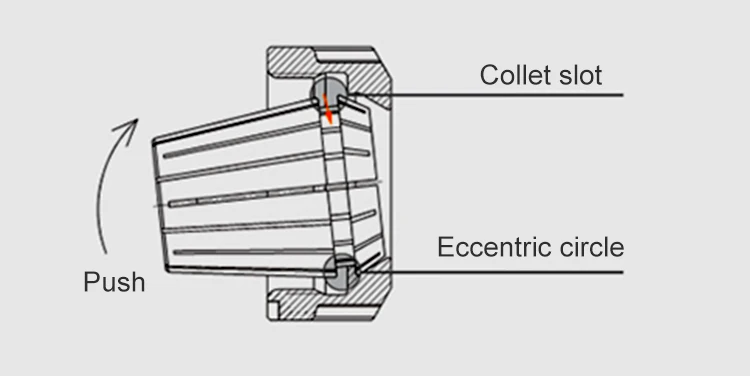

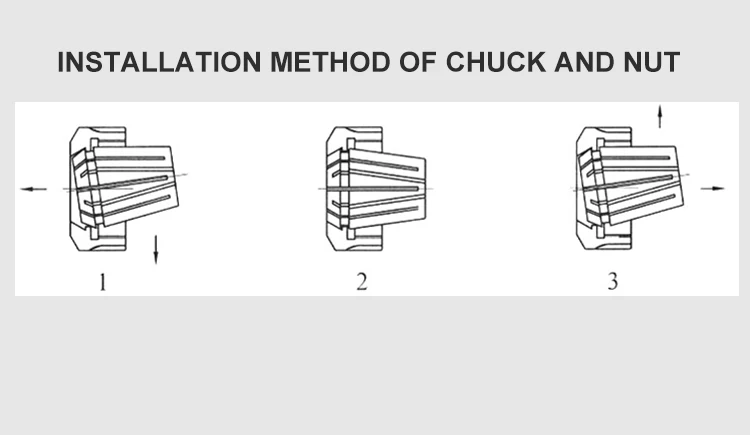

1. Вставьте разъем пружинного патрона в Эксцентричное положение круга гайки. Нажмите на Коллет в направлении, указанном стрелкой, пока не услышите щелчок, указав, что Коллет установлен на месте. 2. Затем установите пружинный патрон с резаком, убедитесь, что он установлен на месте. 3. Установите гайку на ручку, а затем затяните ее гаечным ключом. (Рекомендуется использовать динамометрический ключ для затягивания гайки)

Разборка

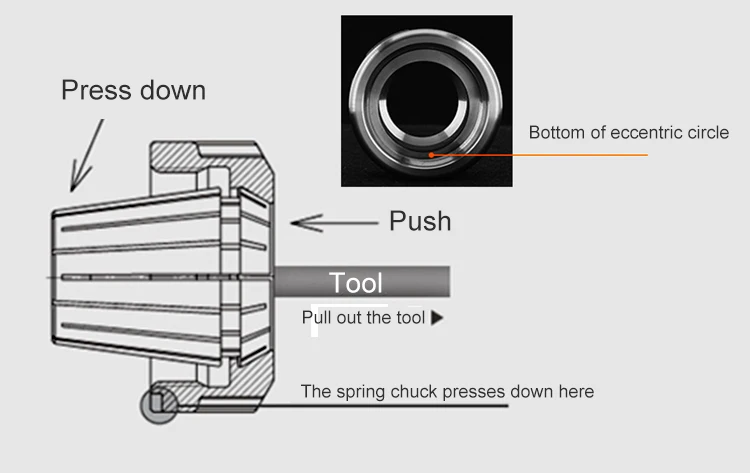

Отвинтите гайку от держателя инструмента, вытяните инструмент, нажмите на переднюю часть коллета и одновременно прижмите вниз к нижней части эксцентрикового круга, нажмите на Коллет по диагонали, пока Коллет и гайка не будут разобраны.

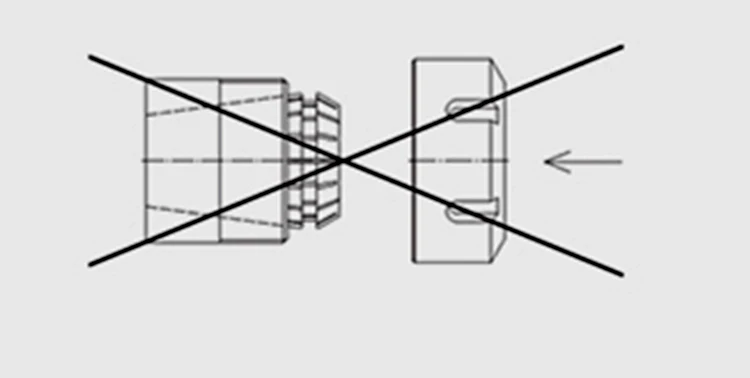

● Неправильная сборка может повредить точность цангового патрона и привести к повреждению гайки. ● Используйте только подходящие патроны для сборки гайки! ● Не зажимайте инструменты, которые превышают диапазон зажима!

Например: chuck 12-11 мм пружинный патрон

Не используйте пружинный патрон 012-11 мм для удержания инструмента размером больше 012,1 мм или инструмента размером менее 011,5 мм. Лучше зажим 012 мм в стабильном состоянии, и точность может соответствовать требованиям (например, в данном случае, 012,0 мм-11,5 мм может использоваться) вставьте резец как можно больше в длину зажима пружинного патрона для достижения лучших результатов. Длина вставки инструмента должна быть не менее 2/3 от длины зажима коллета. Неправильно вставляемый инструмент может деформировать Коллет и привести к плохой радиальной поломке и поломке инструмента.
