HX560 прибор для отображения ячеек нагрузки

Один, краткое описание:
HX560It-это электронный масштабный инструмент, его принцип работы заключается в преобразовании измеренного изменения в изменение значения сопротивления, затем он становится выходным электрическим сигналом через контурную цепь.
Инструмент управляется нажатием кнопки, преимущество: простая структура, простота в использовании, стабильная производительность, надежность, высокая чувствительность и быстрая скорость измерения.

Два. Применение:
Обширная авиация, механика, мощность, химическая промышленность, архитектура, медицина и многие другие области, обычно используются для измерения силы, давления, смещения, напряжения, крутящего момента, ускорения и т. д.

Три. Таблица технических параметров:
Примечания компании по параметрам проекта серийного номера
1 дифференциальное входное напряжение ± 20 мВ полномасштабное дифференциальное входное напряжение ± 20 мВ
2 точность данных 24 бит 24 позиционирования A/D конвертер чип.
3 Частота обновления 80 Гц как часто обновлять данные
4 рабочее напряжение 7 ~ 12 В постоянного тока
5 рабочих тока <50 мА
6 Рабочая температура-40 ℃ ~ 65 ℃ Цельсия
7 Температура хранения-40 ℃ ~ 65 ℃ Цельсия
8 размер 56*45*10 мм longXwideXhigh

4. Инструкции по отображению и эксплуатации:
(1) единицы измерения, отображаемые в шкале: мг (миллиграмм); Г (грамм); Кг (килограмм); Т (тонна);
(2) Описание ключа:
FUN: функциональная клавиша; UP: Предыдущая страница; DOWN: next page; ROGHT: самодобавляемый ключ; LEFT: само вычитание Бонда;

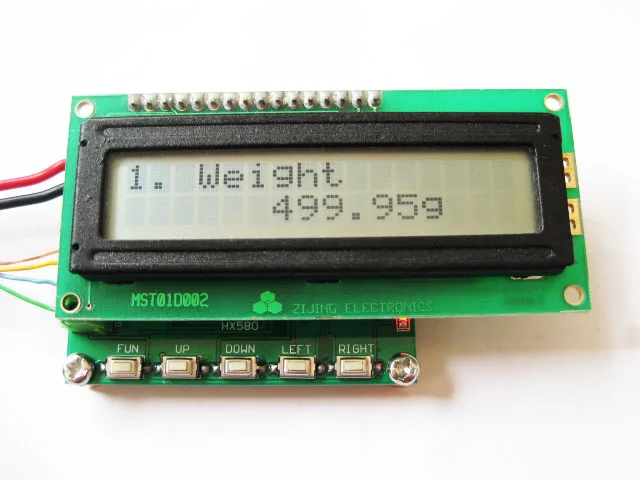

4,1. Отображение весовых данных
Дисплей интерфейса Шрифт:
Первая линия "1. Вес"
Вторая линия «*****.** g»
При установке калибровочного веса и калибровочного блока калибровка может быть завершена в этом интерфейсе.
Операция нулевой калибровки: (FUN: функциональная клавиша) + (ROGHT: самодобавляемая клавиша) одновременно нажмите обе клавиши, строка отображается «нулевая калибровка».
Операция калибровки кода: (FUN: функциональная клавиша) + (слева: самовычитание Бонда) одновременно нажмите обе кнопки, строка отображается «вес Calibr».
Аннотация:
Нулевая Калибровка: Электронная шкала не имеет данных, измеренных, прежде чем положить вес в шкалу.
Калибровка кода: данные, измеренные после того, как электронные весы будут включены в код, вес и единицы записи.
Калибровочная единица шкалы: мг (миллиграмм); Г (грамм); Кг (килограмм); Т (тонна);

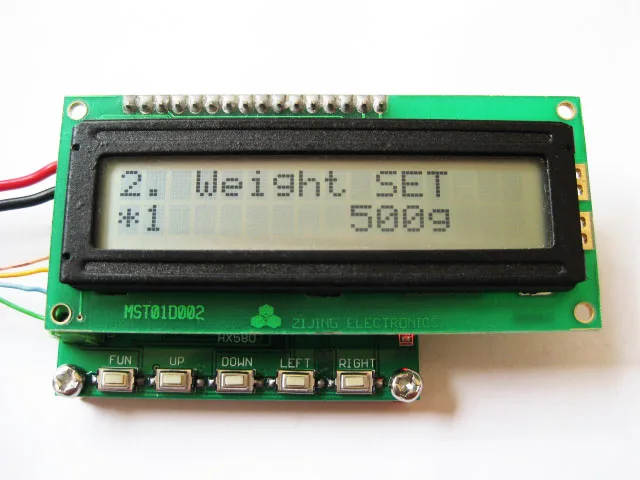

4,2. Установите значение веса французского кода
Дисплей интерфейса Шрифт:
Первая линия "2. Вес набора"
Вторая линия "* 1 ***** g"
Ключевая операция:
FUN: функциональная клавиша; (выберите рабочий бит данных настройки)
ROGHT: самодобавляемый ключ;
Слева: самовычитание;

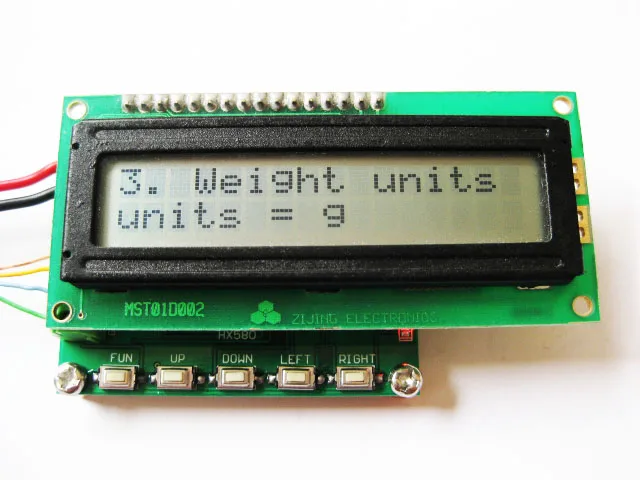

4,3. Набор весовых единиц французского кода
Дисплей интерфейса Шрифт:
Первая линия "3. Вес единиц"
Вторая линия "единиц = г"
Ключевая операция:
ROGHT: самодобавляемый ключ;
Слева: самовычитание;

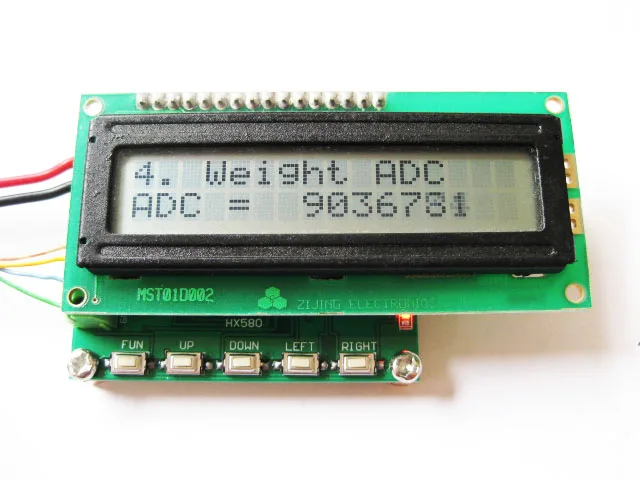

4,4, дисплей Электронные весы sensorADCvalue
Дисплей интерфейса Шрифт:
Первая линия "4. Вес ADC"
Вторая линия "ADC = *******"

5. Подключение
P1определение проводки:
Серийный символ цифры значение
1 VDD поставка положительного модуля (7V ~ 12V)
2 GND отрицательный источник питания модуля

P2Wiring определение: датчик для электронных весов
Серийный символ цифры значение
1 AVDD положительный полюс электронного блока питания (обычно красный)
2 I + вход в фазу электронных шкал (обычно зеленый)
3 I- Scale inverting input (обычно белый)
4 GND отрицательный полюс электропитания электронных весов (обычно черный)

5,2. Процесс использования:
Пожалуйста, прочитайте эту инструкцию перед использованием:
Пожалуйста, выполните верные шаги, в противном случае, что-то пошло не так.
1. Пожалуйста, откалибруйте нулевую точку перед первым подключением датчика.
2. Затем загрузите код, введите вес, выберите вес, нажмите кнопку калибровки веса.

Будьте внимательны: дисплей имеет подсветку, стандартный интерфейс cd1602.
