R98 CS43198 цифровой трансляционный сетевой плеер Raspberry Pi DAC I2S 384K DSD 256 твердое решение

R98 CS43198 цифровой трансляционный сетевой плеер Raspberry Pi DAC I2S 384K DSD 256 твердое решение

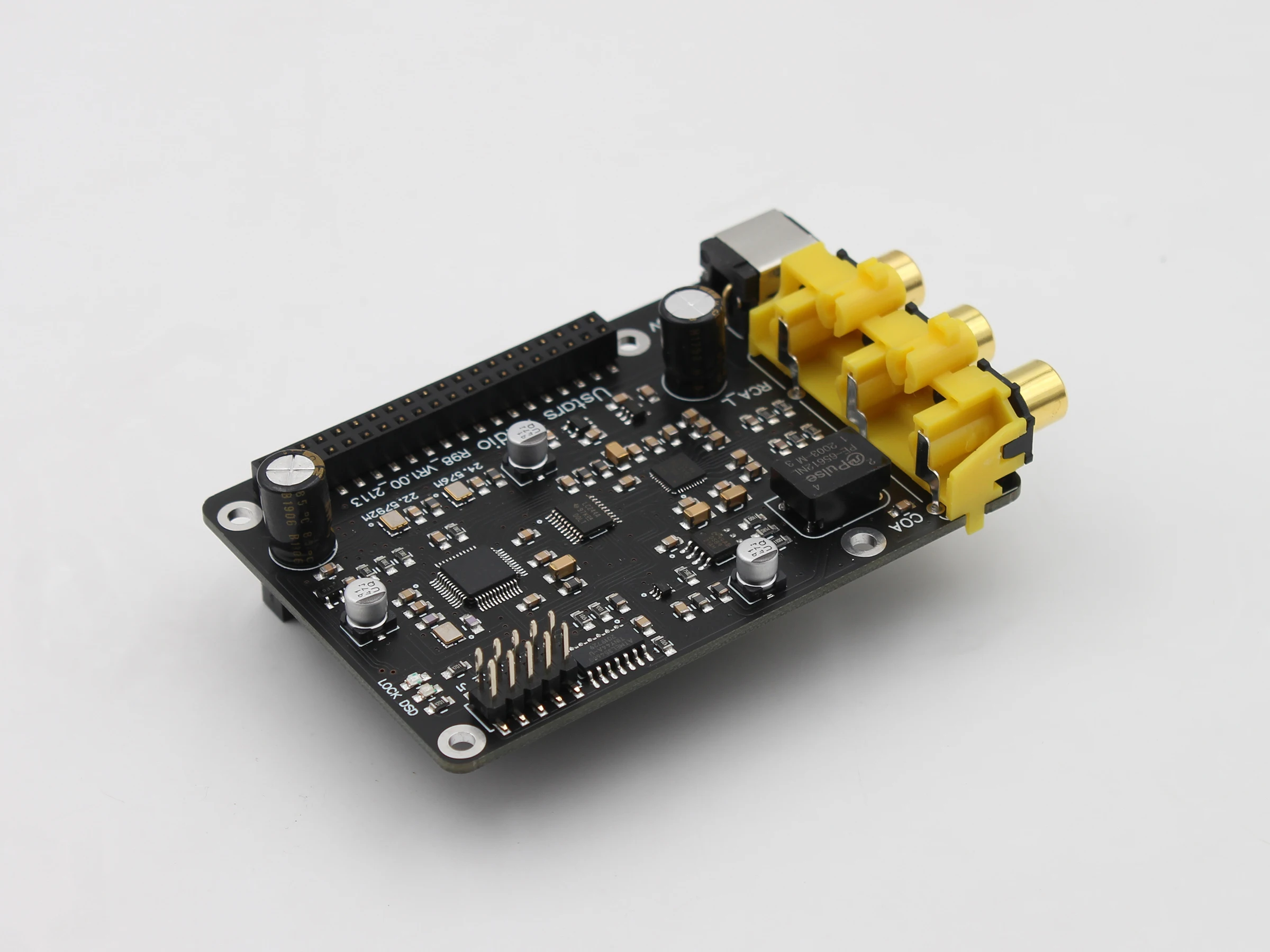

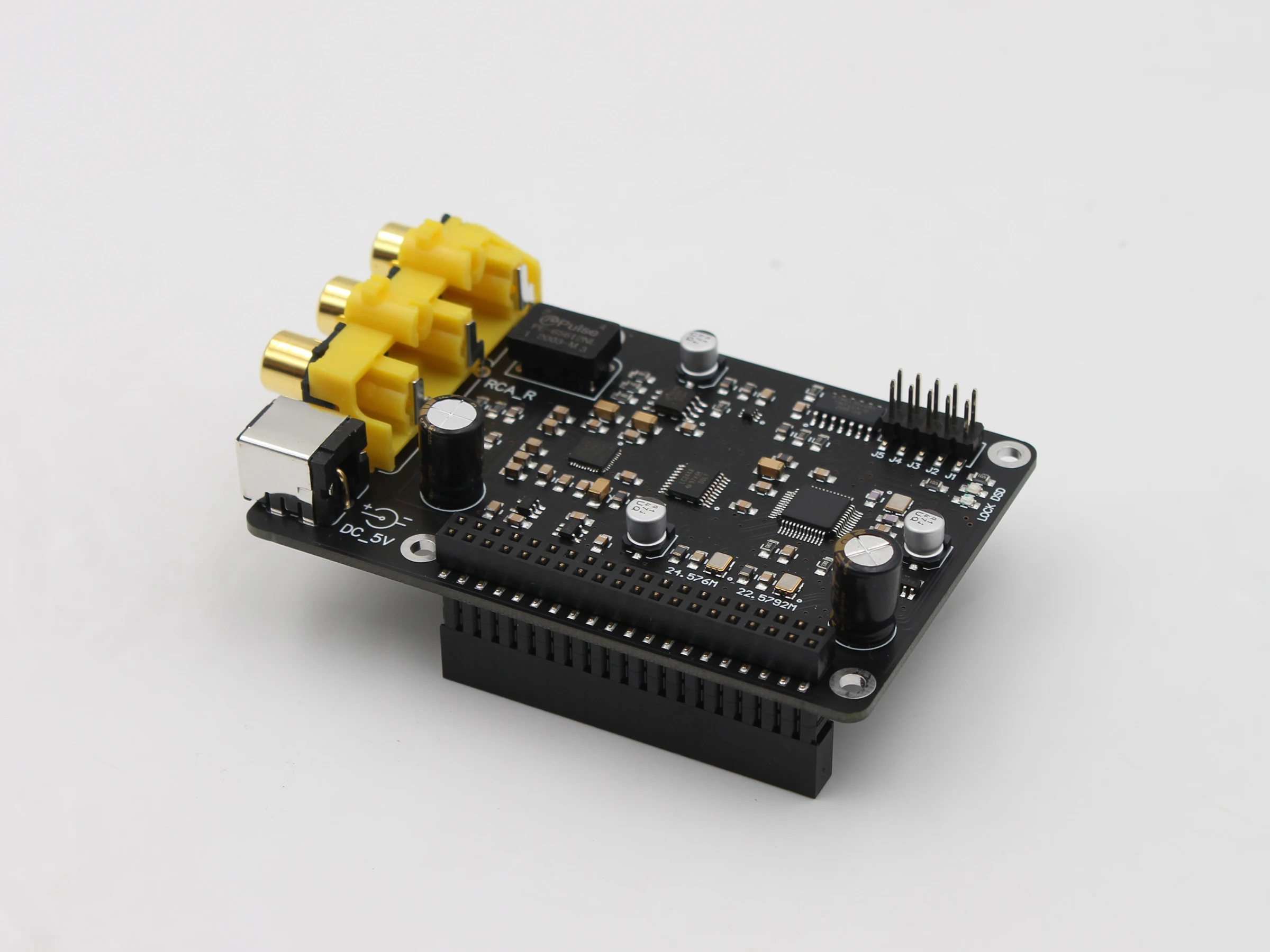

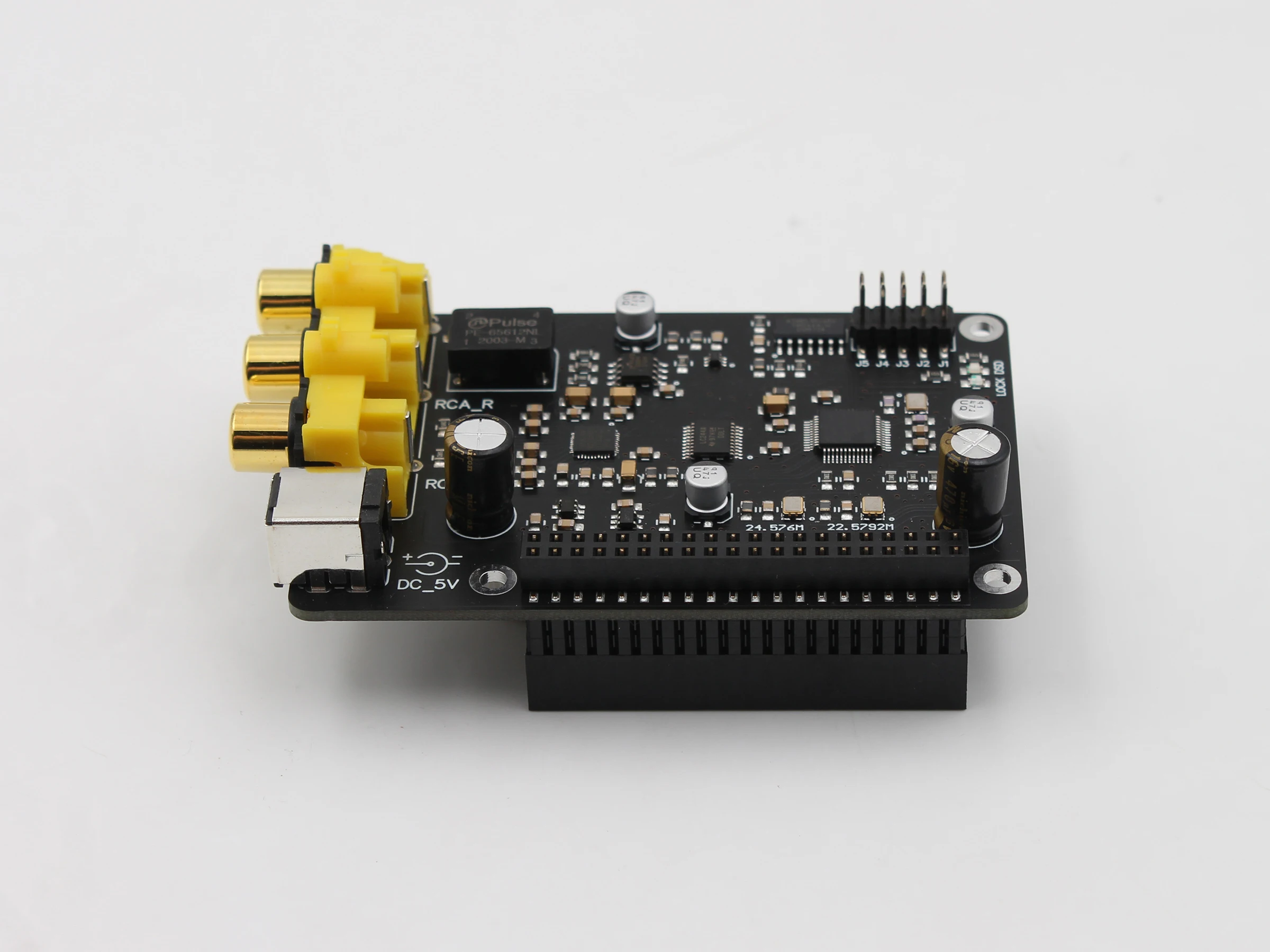

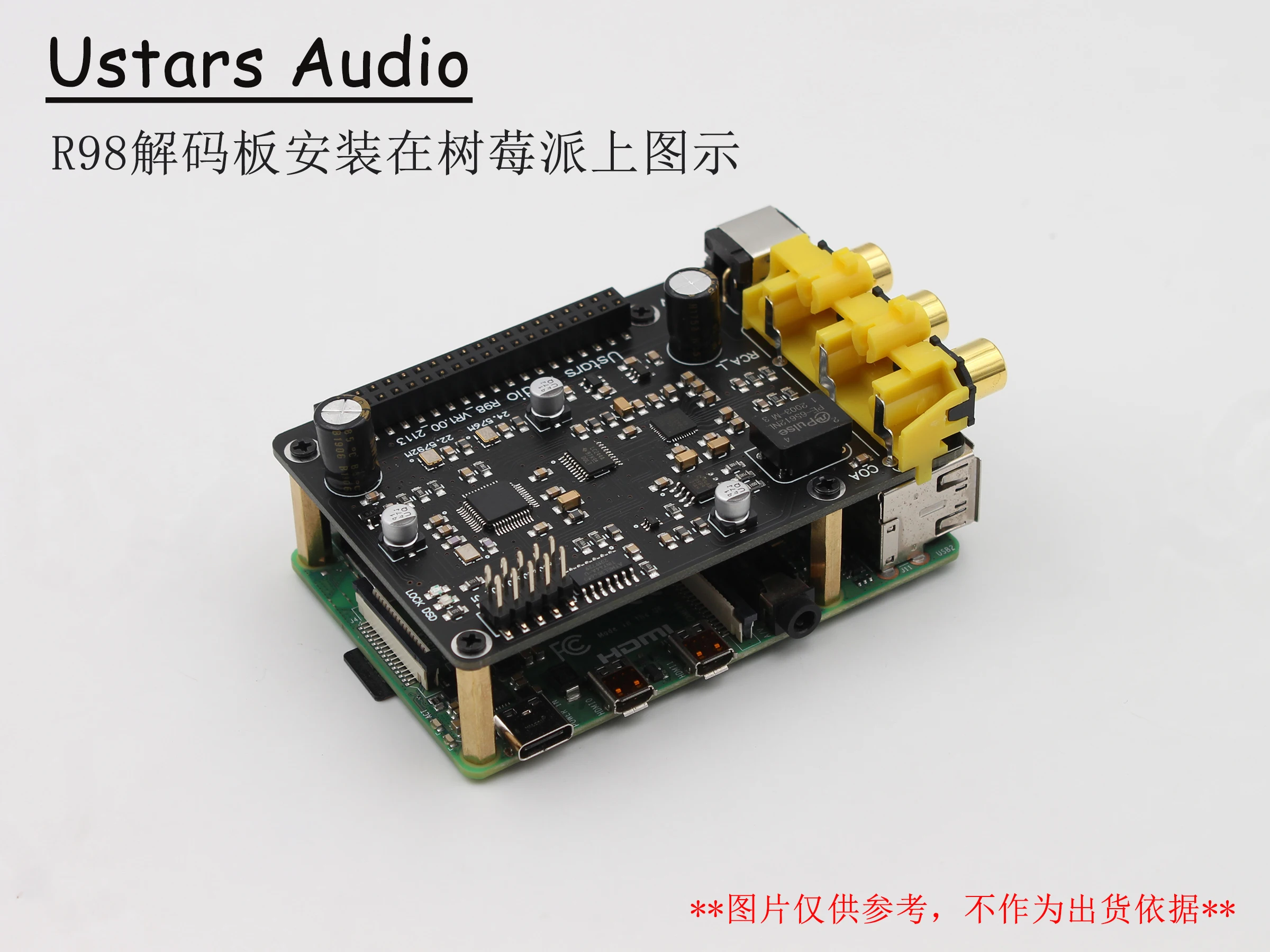

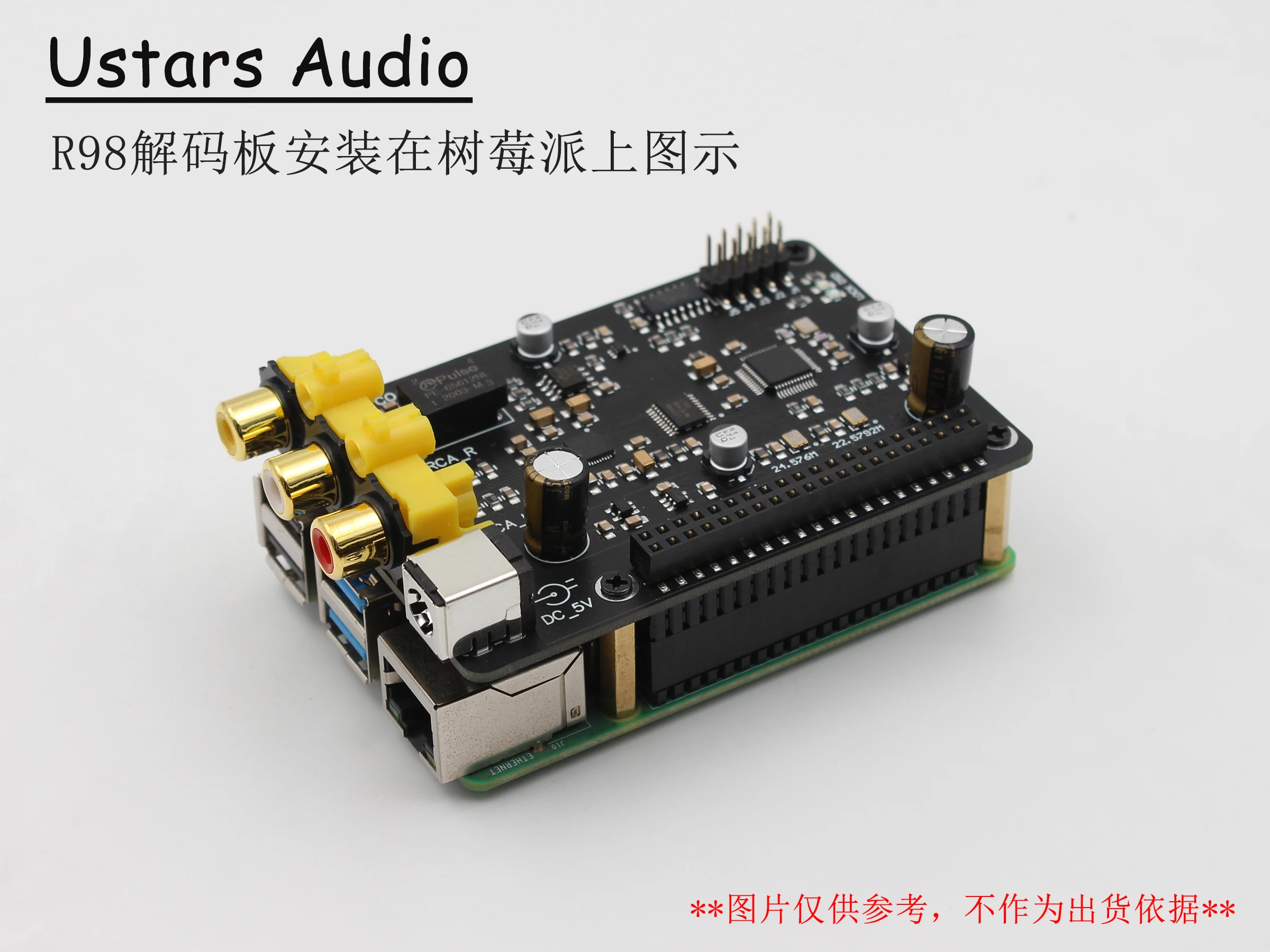

Введение R98 Raspberry Pi цифровой аудио декодер платы
1. Профессиональное решение для цифровой обработки SPDIF, коаксиальный выход поддержки 384K/DOP128, seckill часто
См. План AK4118, 1M8804
2. Синхронизация локальных звуковые часы, Избегайте использования PLL для генерации часов и вызвать холодный звук
3. Raspberry Pi использует IIS для ввода и воспроизведения музыки, прослушивание музыки плавное, реальное и естественное, и никогда не используется
Ощущение паузы, которое трудно обнаружить при воспроизведении В режиме USB

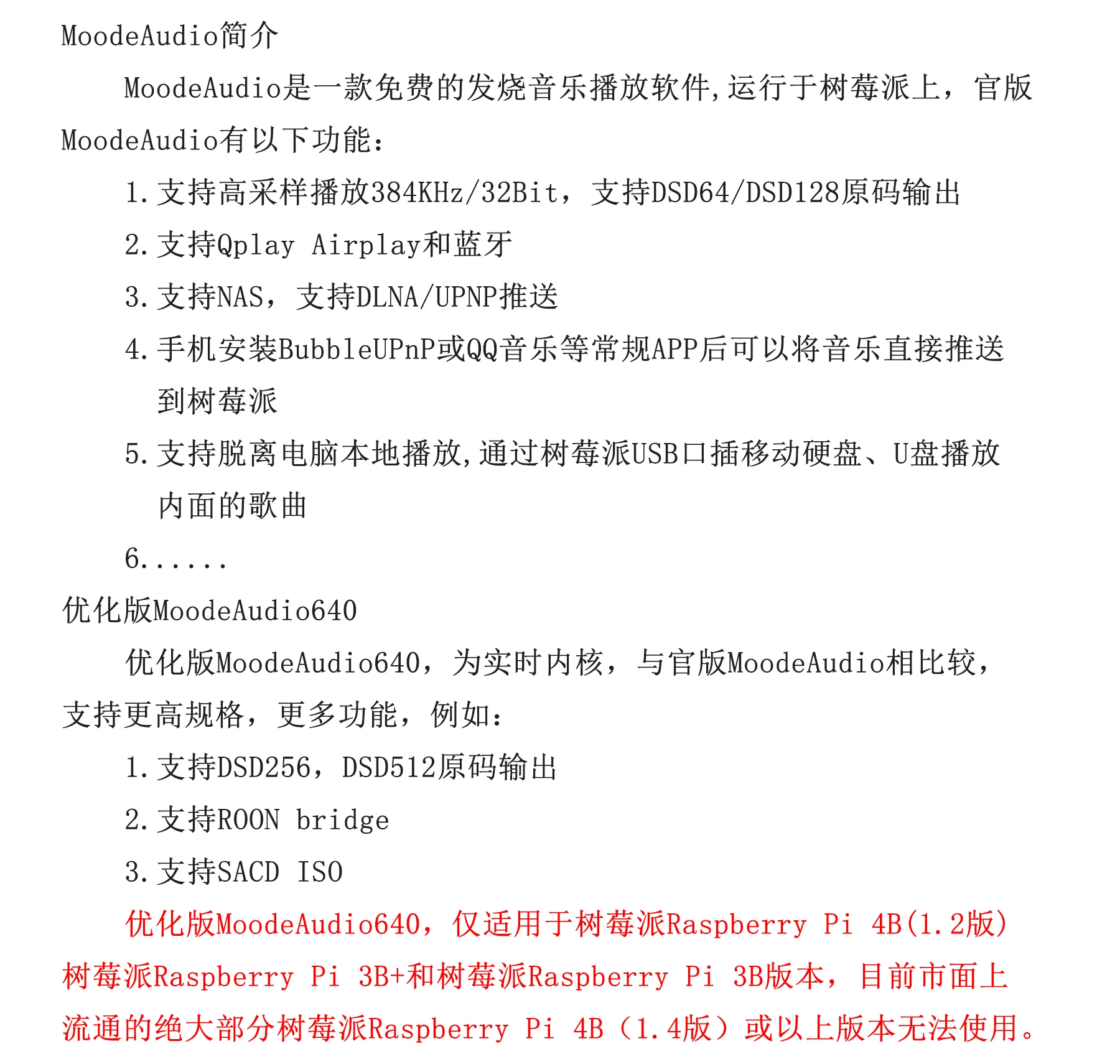

4. Используйте общую версию VOLUMIO, MoodeAudio
VOLUMI0 официальная версия может поддерживать 44,1-192 кГц DSD64 исходный код вывода
Официальная версия MoodeAudio может поддерживать 44,1-384 кГц DSD64-DSD128 исходный код
5. Нет необходимости устанавливать выходное повторное воспроизведение, просто выключите его по умолчанию, действительно оригинальный код без потерь

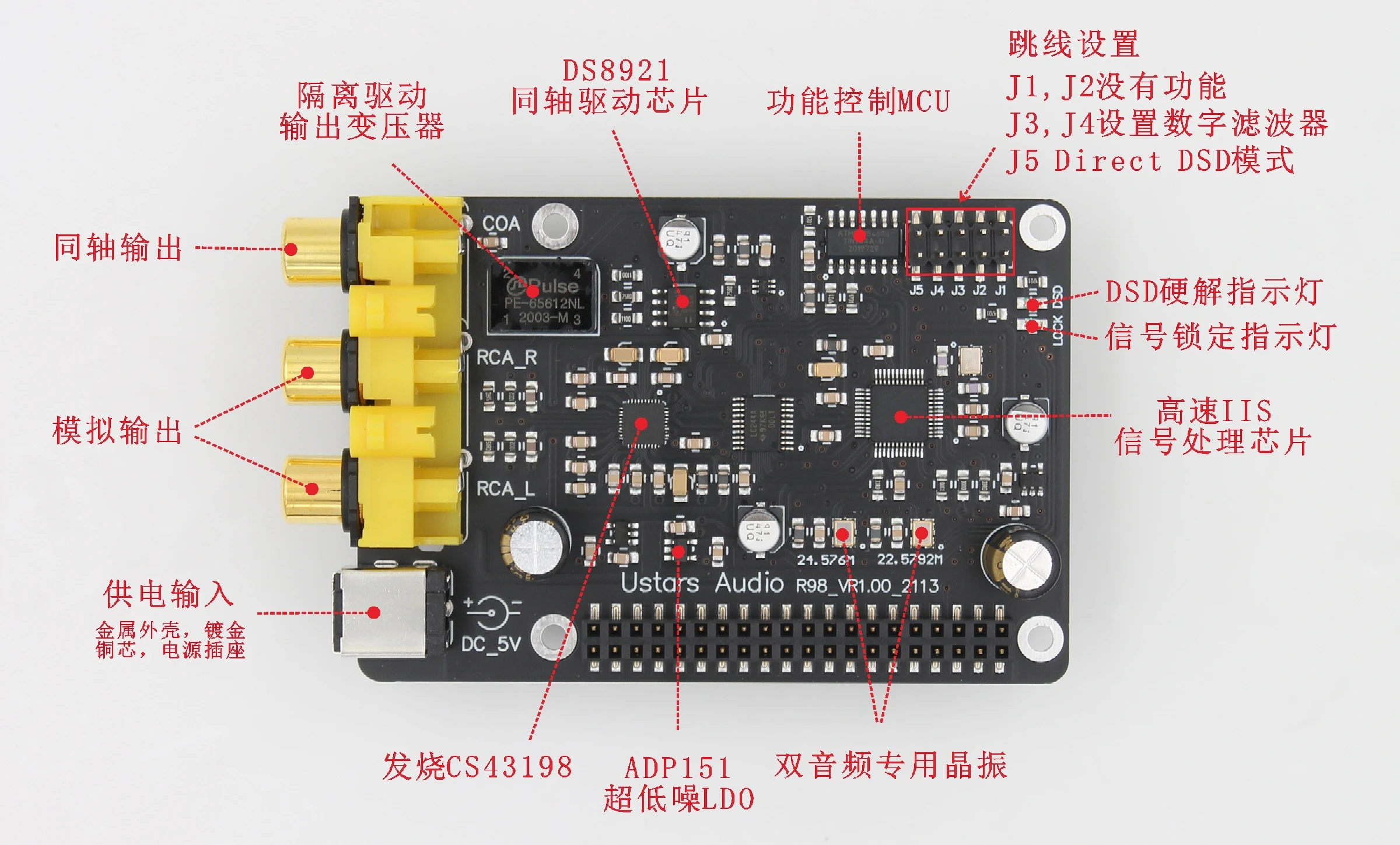

6. Принимает DS8921, специальный чип драйвера для коаксиального, который признан хорошим звуком
7. Декодирование аудио принимает текущее хорошее звучание CS43198, и звук прочный и деликатный.
R98 Raspberry Pi цифровой аудио декодер параметры платы:
Цифровой выход:
Коаксиальный: PCM 44,1 кГц-384 кГц/24 бит
DSD DSD64/ 128 (DOP)
Аналоговый выход:
Чип декодера DAC: CS43198
PCM 44,1 кГц-384 кГц/32 бит
DSD DSD64/ 128/256 (твердое решение)
DSD64/128 (жесткий решение, прямой режим DSD)

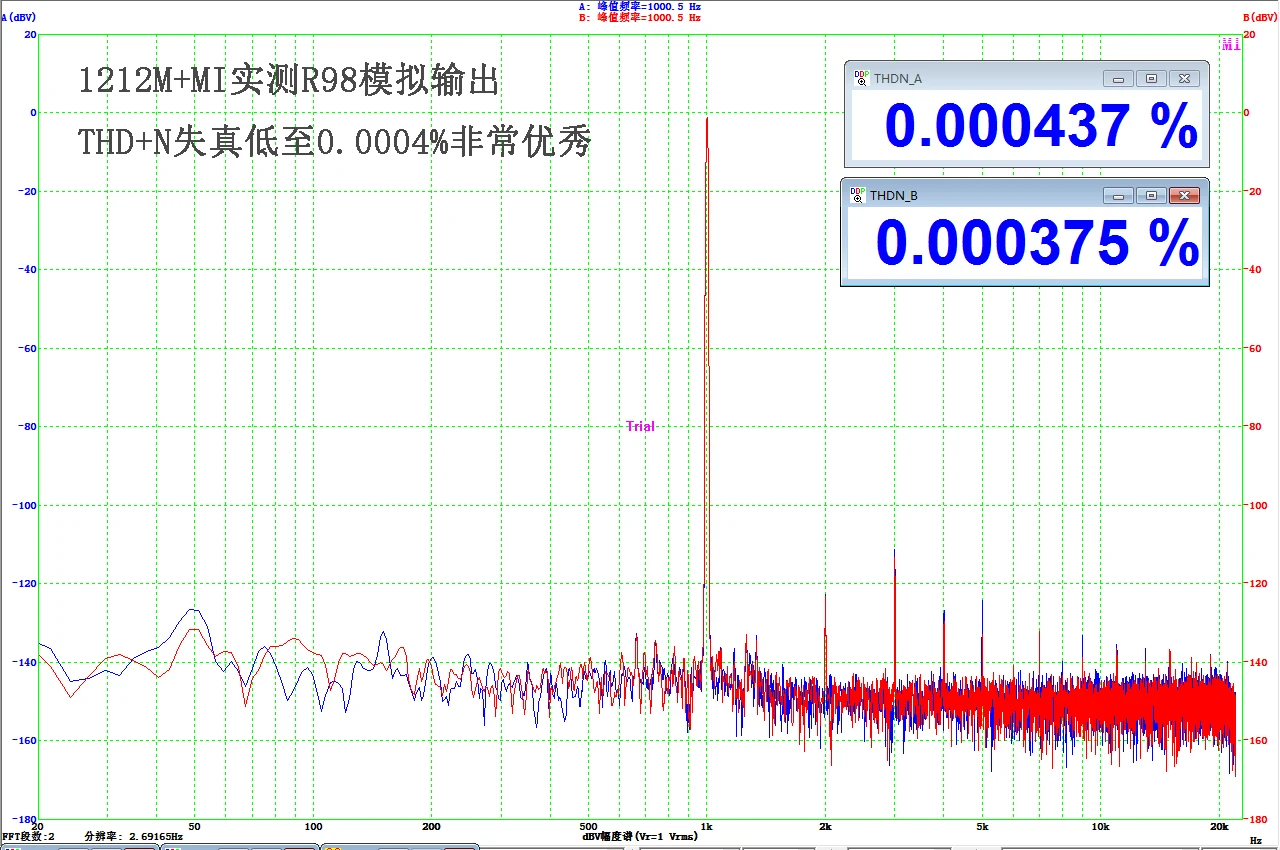

Двухканальный выход RCA: 2,0 Vrms/-0 дБ THD + N: 0. 0005% @ 1 кГц
1. 73Vrms/-0 дБ (прямой режим DSD)

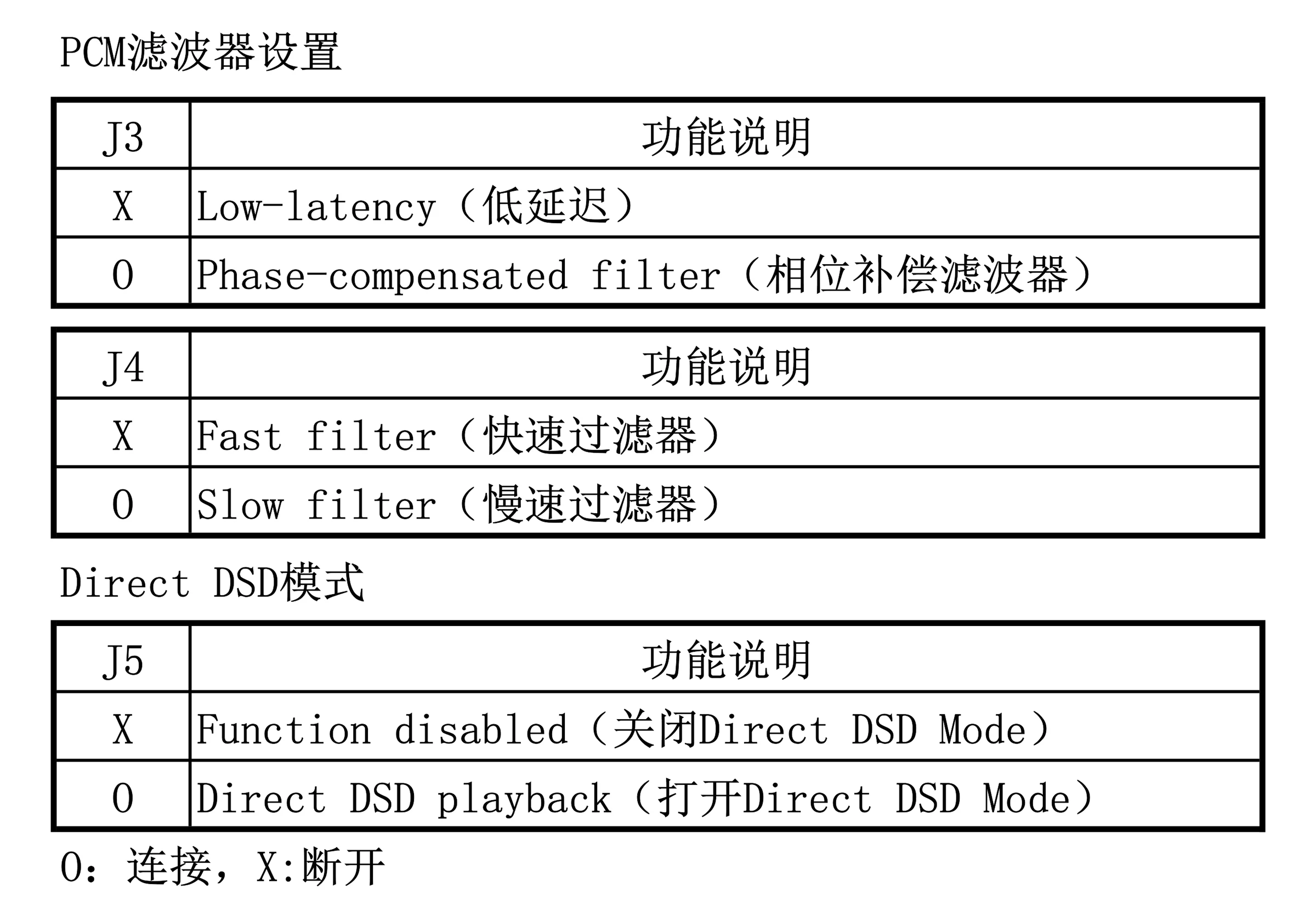

Прямой режим DSD: сигнал DSD проходит без цифрового фильтра DSD, который является режимом NOS.
Этот режим воспроизводит только музыкальные файлы DSD, и он действителен при подключении jumper J5.
Описание тестового параметра:

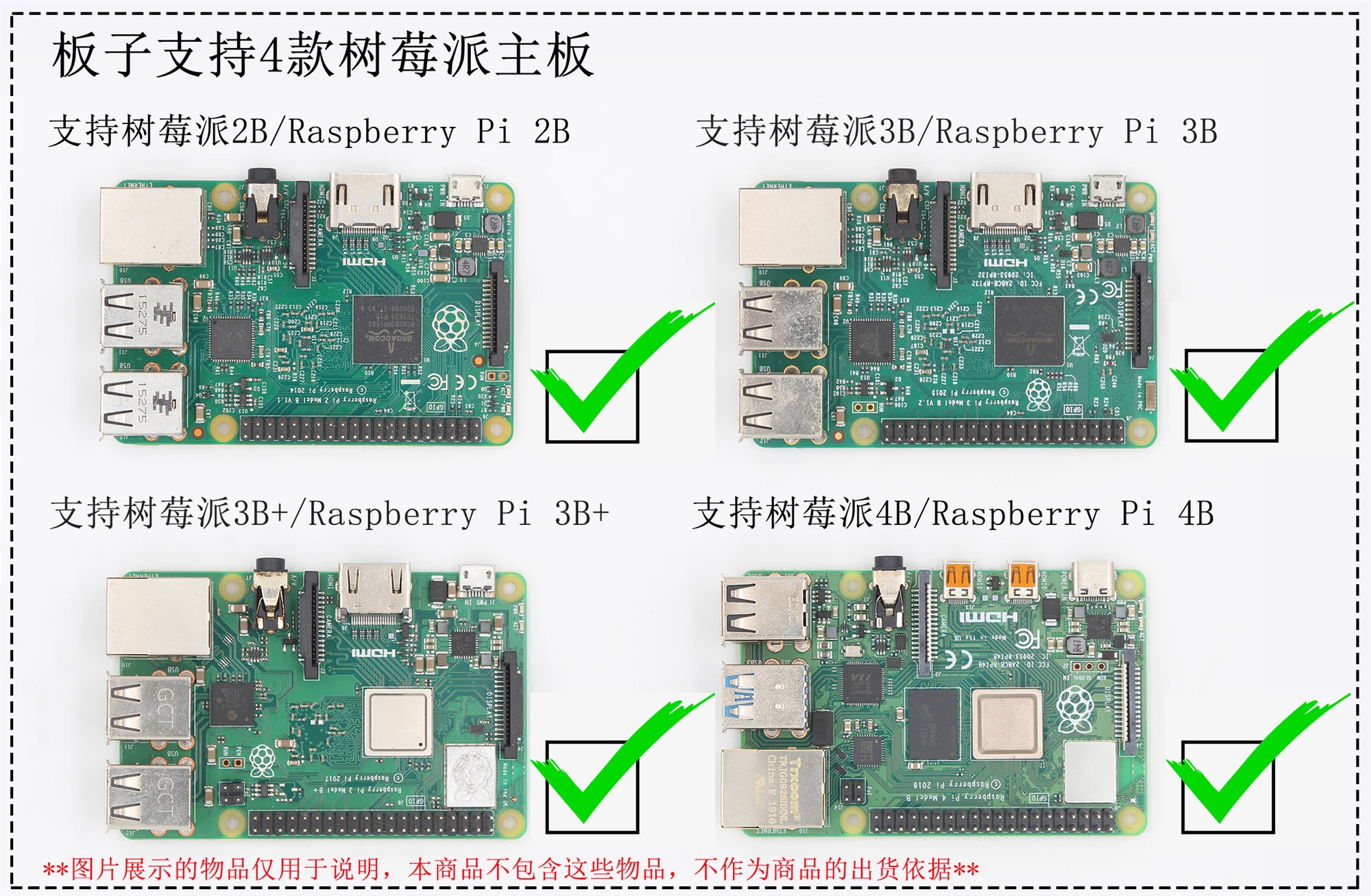

Raspberry Pi 4B (версия 1,2) Установите оптимизированную версию MoodeAudio640,
Выходные настройки: Audiophonics. ES9028/9038 DAC, измеряется воспроизведением музыкальных файлов на u-диске,
Будут различия при других условиях, например: MoodeAudio7 01 может поддерживать PCM384KHz/DSD128




0: подключение, X: отключение
0: подключение, X: отключение

Питание:
Питание:

Блок питания 5 в платы напрямую подключен к интерфейсу 40P Raspberry Pi. Существует два способа питания:
Блок питания 5 в платы напрямую подключен к интерфейсу 40P Raspberry Pi. Существует два способа питания:

А. Непосредственно Используйте micro_usb для питания Raspberry Pi, а Интерфейс Raspberry Pi 40P обеспечивает питание платы
Один. Непосредственно Используйте micro-USB для питания Raspberry Pi, а Интерфейс Raspberry Pi 40p обеспечивает питание платы

B. Питание поставляется от входного интерфейса разъема постоянного тока платы, а питание поставляется к дереву с помощью интерфейса 40P с платы
B. Питание поставляется от входного интерфейса разъема постоянного тока платы, а плата обеспечивает питание к дереву с помощью интерфейса 40p

** Только один из двух способов питания может использоваться одновременно, и два не могут быть использованы одновременно
** Только один из двух способов питания может использоваться одновременно, и два не могут быть использованы одновременно

Использование, в противном случае это может привести к повреждению платы, дерева или источника питания.
Использование, в противном случае это может привести к повреждению платы, дерева или источника питания.

Характеристики входного интерфейса платы:
Характеристики входного интерфейса платы:

Напряжение источника питания: стабилизированное напряжение постоянного тока + 5 В, диапазон напряжения: ± 5%
Напряжение источника питания: стабилизированное напряжение постоянного тока + 5 В, диапазон напряжения: ± 5%

Характеристики интерфейса питания: 5,5/2,1, положительный внутренний и отрицательный внешний
Характеристики интерфейса питания: 5,5/2,1, положительный внутренний и отрицательный внешний

Предполагаемый ток электропитания: ≥ 2000 мА
Предполагаемый ток электропитания: ≥ 2000 мА

Рабочий ток одной платы: <100 мА (за исключением Raspberry Pi)
Рабочий ток одной платы: <100 мА (за исключением Raspberry Pi)

Введение товара. Приведенные выше фотографии приведены только для справки и соответствуют фактическому товару. Могут быть некоторые изменения с сырьем, поставляемым рынком.
Введение товара. Приведенные выше фотографии приведены только для справки и соответствуют фактическому товару. Могут быть некоторые изменения с сырьем, поставляемым рынком.

Товар может быть изменен без уведомления.
Изменения, продукт может быть изменен без уведомления.
