EPever 1000 Вт IPower чистый синусоидальный инвертор 12 В/24 В вход в переменного тока выход

EPever 1000 Вт IPower чистый синусоидальный инвертор 12 В/24 В вход в переменного тока выход

Серия IPower представляет собой чистый синусоидальный инвертор, который может преобразовывать 12/24 В постоянного тока в 110/120 В переменного тока 220/230 В переменного тока. Он имеет характеристики лаконичного контура, компактного размера, высокой надежности, высокой эффективности, просты в установке и эксплуатации и так далее. Инвертор, применимый к бытовой аварийной системе освещения, системе установки транспортного средства и блоку питания малого поля и т. д.

Технология полной изоляции инвертора

Принятие передовой технологии SPWM, чистый синусоидальный выход

Технология управления динамическим током для обеспечения инвертора

Надежная работа

Широкий диапазон входного напряжения постоянного тока

Низкое выходное гармоническое искажение (THD≤ 5%)

Дополнительный выходное напряжение и частоту на 110/120VAC В переменного тока, 50/60 Гц

Высокая эффективность преобразования до 95%

Выход USB 5VDC/1A *

RS485 порт связи *

Широкая электронная защита

ФлуоресцентныйТолько модель usb-порта или порта RS485.

Особенности продукта:

❶

Входной терминал постоянного тока положительный

Флуоресцентный

RS485 порт связи(4)

❷

Диапазон входного напряжения постоянного тока(1)

Флуоресцентный

Выходной порт USB (5VDC/1A)

❸

Входная Клемма постоянного тока отрицательная

Флуоресцентный

Выходной переключатель переменного тока

Флуоресцентный

Вентиляционный вентилятор(2)

Флуоресцентный

Переключатель режимов(5)

❺

Клемма заземления

Флуоресцентный

Индикатор Неисправности (красный)(6)

Флуоресцентный

Выход переменного тока(3)

Флуоресцентный

Рабочий индикатор (зеленый)(6)

Примечание:12V система Диапазон входного напряжения 10,8 ~ 16В; 24V система Диапазон входного напряжения 21,6 ~ 32V постоянного тока.

1) вентиляция вентилятора

При температуре радиатора более 50°CИли внутренняя температура более 50°CВентилятор включается автоматически. Когда температура радиатора ниже 40 ℃, а внутренняя температура ниже 40°CВентилятор автоматически отключается.

2) переключатель режимов

Режим вывода может быть изменен переключателем режимов. Этот режим можно переключать онлайн.

3)Выход переменного тока

Защита

И восстановление

Состояние

Феномен

Параметр

IPower-12

IPower-22

IPower-42

Защита от перенапряжения

И восстановление

Входное напряжение

Пользовательский интерфейс

Ui>16V

Ui>32 в

Ui>64 в

Выход выключен

Зеленый индикатор быстрого мигания

Звуковой сигнал

Ui≤ 14,5 V

Ui≤ 29 в

Ui≤ 58 в

Зеленый индикатор на твердом

Выход включен

Защита от низкого напряжения

И восстановление

Входное напряжение

Пользовательский интерфейс

Ui <10,8 В

Ui <21,6 в

Ui <43,2 в

Выход выключен

Зеленый индикатор медленно мигает

Звуковой сигнал

Ui≥ 12,5 V

Ui≥ 25 в

Ui≥ 50 в

Зеленый индикатор на твердом

Выход включен

Над темом. Защита

И восстановление

Tem.(T)

Теплоотвод T>80 ℃

Или внутренний T>60 ℃

Инвертор выключается

Теплоотвод T≤ 70 ℃

И внутренний T≤ 50 ℃

Инвертор включается

Защита от перегрузки

И восстановление

Выходная мощность S

Номинальная мощность Pe

S = 1.2Pe

Выход выключенПосле15 мин

Красный индикатор медленно мигает

Звуковой сигнал

S = 1.5Pe①

Выход выключенПосле1 мин

Красный индикатор медленно мигает

Звуковой сигнал

S = 1.8Pe①

Выход выключенПосле10s

Красный индикатор медленно мигает

Звуковой сигнал

S>2Pe (Номинальное входное напряжение)①

Выход выключенПосле5s

Красный индикатор медленно мигает

Звуковой сигнал

Защита от короткого замыкания①

Выход выключенНемедленно

Быстрый мигающий красный индикатор

Звуковой сигнал

①Когда появляется защита от перегрузки на выходе или защита от короткого замыкания, он имеет три раза функцию автоматического восстановления (первая задержка 5s, вторая задержка 10s и третья задержка 15s).

Модель

IP1000-11

IP1000-12

IP1000-21

IP1000-22

Входное Номинальное напряжение

12VDC

24VDC

Диапазон входного напряжения

10,8 ~ 16 В постоянного тока

21,6 ~ 32VDC

Входное напряжение перенапряжения

<20 в

<44 в

Ток без нагрузки

<0.8A

<0.5A

Выходное напряжение

110 В переменного тока (± 5%)
120 В переменного тока (-7% ~ + 5%)

220В переменного тока (± 5%)
230VAC(-7% ~ + 5%)

110 В переменного тока (± 5%)
120 В переменного тока (-7% ~ + 5%)

220В переменного тока (± 5%)
230VAC(-7% ~ + 5%)

Выходная непрерывная мощность

800 Вт

Выходная мощность 15 мин.

1000 Вт

Мгновенная мощность удара

1600 Вт

Выход

Однофазный

Выходная волна

Чистая синусоида

Выходная частота

50/60 Гц (± 0.2%)

Искажение THD

THD≤ 5% (резистивная нагрузка)

Макс. Эффективность

93%

93%

94%

94%

Макс. Выход USB

5VDC/1A

Рабочая температура окружающей среды

-20 °C ~ + 45 °C

Диапазон температуры хранения

-35 °C ~ + 70 °C

Диапазон влажности

≤ 95% (Н. С.)

Корпус

IP20

Высота

<5000 м (деринг для работы в соответствии с IEC62040 на высоте более 1000 м)

Связывающий столб

Φ 10 мм

Общий размер

298,3 × 231,5 × 98,5 мм

284,7 × 231,5 × 98,5 мм

Размер крепления

208 × 220 мм

163 × 220 мм

Размер монтажного отверстия

Φ5.5mm

Вес нетто

3,90 кг

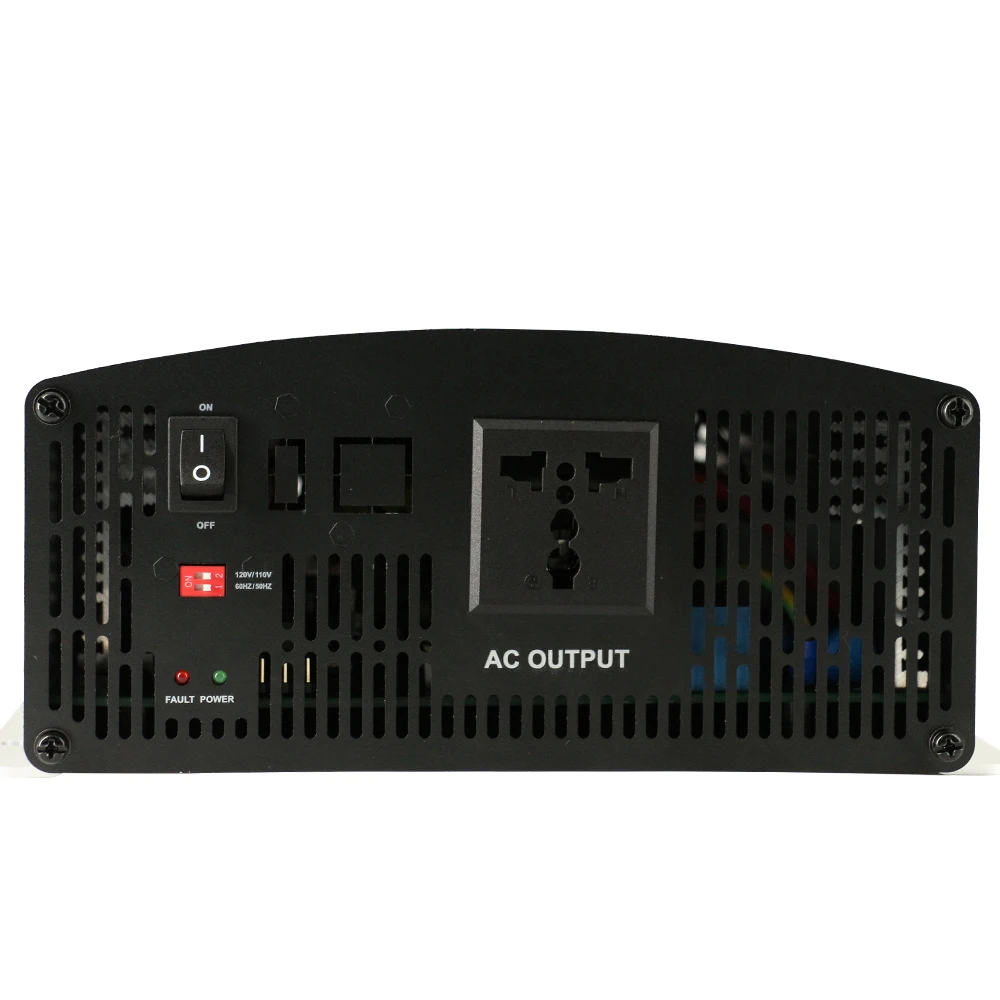

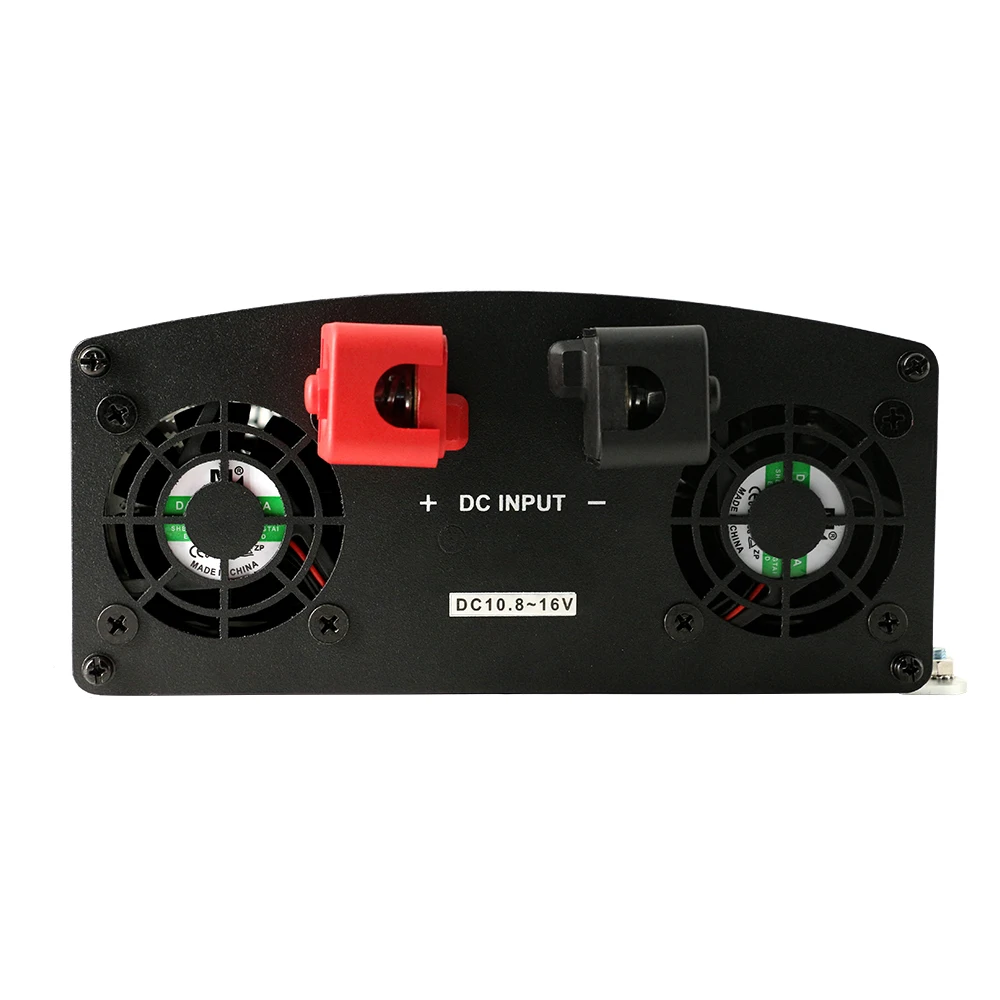

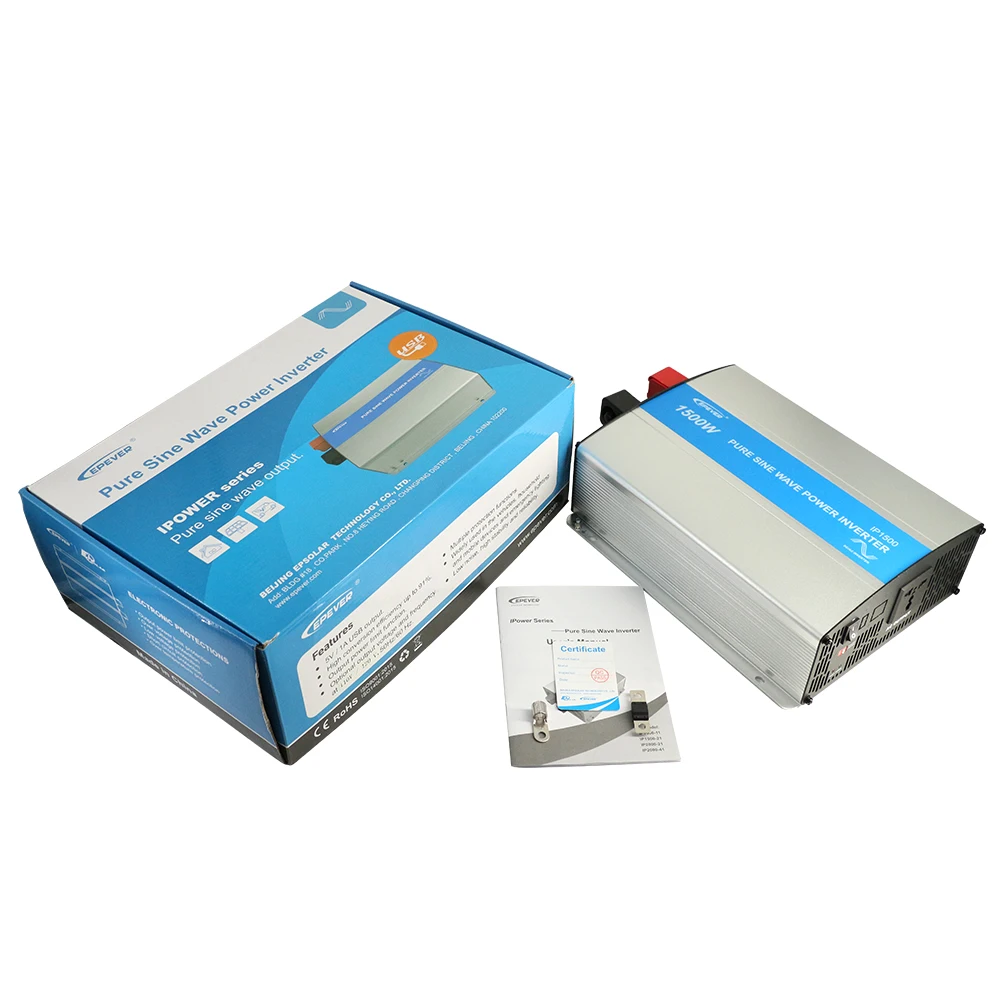

Фото:
