Y & H 20A 12В/24В заподлицо монтаж PWM отрицательный заземляющий Солнечный контроллер

Y & H 20A 12В/24В заподлицо монтаж PWM отрицательный заземляющий Солнечный контроллер

【 12V/24V автоматически Detect】Автоматически обнаруживает напряжение 12 В или 24 В постоянного тока, а ЖК-экран отображает информацию о зарядке солнечной батареи и работе батареи, Настраиваемые параметры и коды ошибок

【Умная 4-ступенчатая ШИМ chargingbetherСмарт-4-ступенчатая ШИМ зарядки (без упаковки, Boost, поплавка и выравнивания) увеличивает срок службы аккумулятора и повышает производительность системы. Интеллектуальная защита от обратной полярности, перезарядки, короткого замыкания и обратного тока.

【Дизайн крепленияПредназначен для чистого монтажа на стены, обеспечивая гладкий, интегрированный вид. Прилагаемое крепление для поверхностного монтажа обеспечивает универсальность монтажа.

【Отрицательная основаИскатель приключений-это отрицательный наземный контроллер. Это обеспечивает совместимость с любой отрицательной наземной системой, которая является стандартным и наиболее обычным способом заземления. Любое отрицательное соединение на солнечном модуле, батарее и нагрузке может быть безопасно заземлено по мере необходимости.

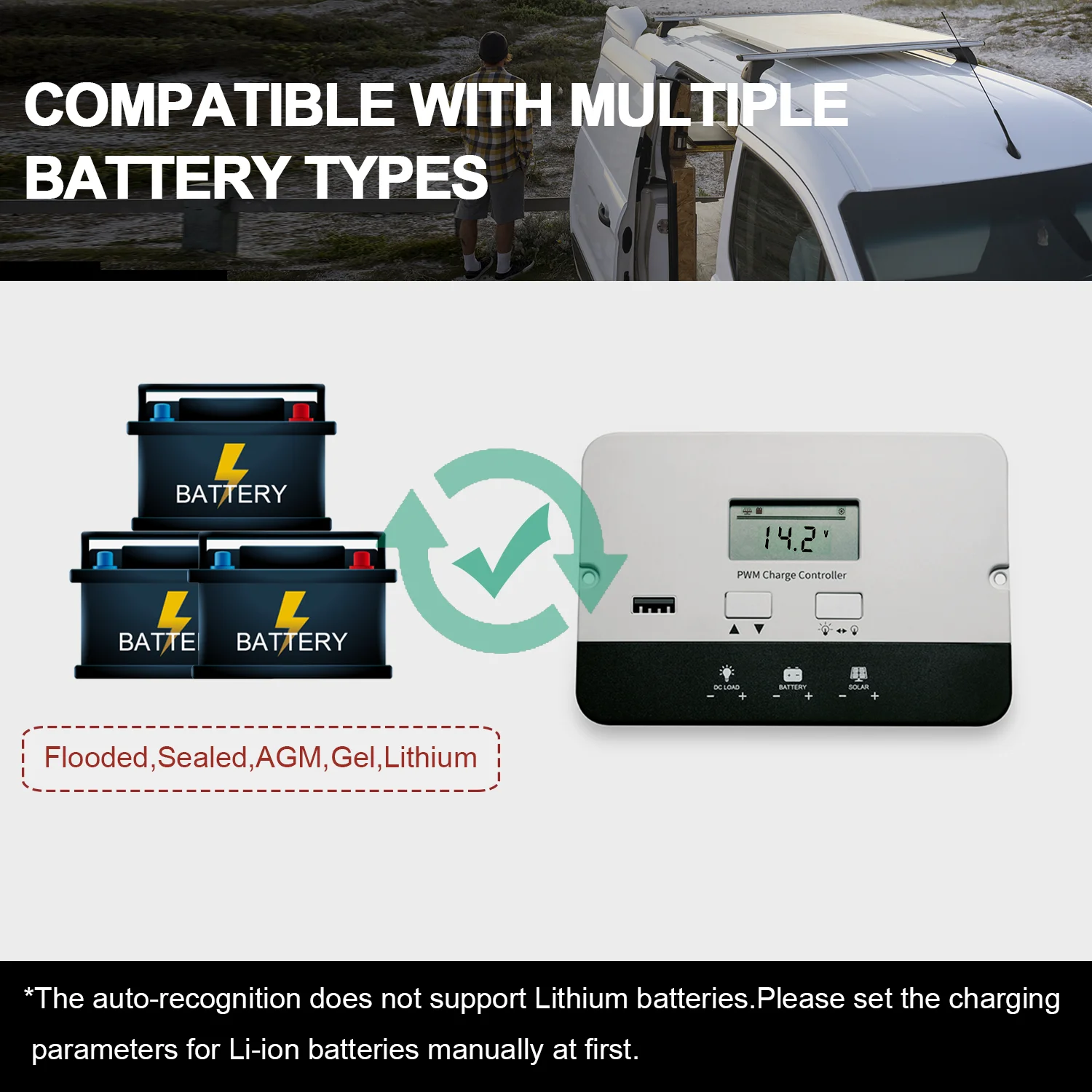

【Несколько адаптеров батареи 】Герметичный глубокий цикл (AGM), ГЕЛЕВЫЙ, затопленный и литиевый аккумулятор. Примечание: автоматическое распознавание не применяется к литиевым батареям. Установите параметры перед зарядкой литиевых батарей.

Опишите:

Способен заряжать как 12 В, так и 24 В фотоэлектрических систем, Y & H PWM контроллер солнечного заряда Высокоэффективная ШИМ Зарядка для увеличения срока службы батареи путем регулирования заряда, протекающего от солнечных панелей к аккумулятору.

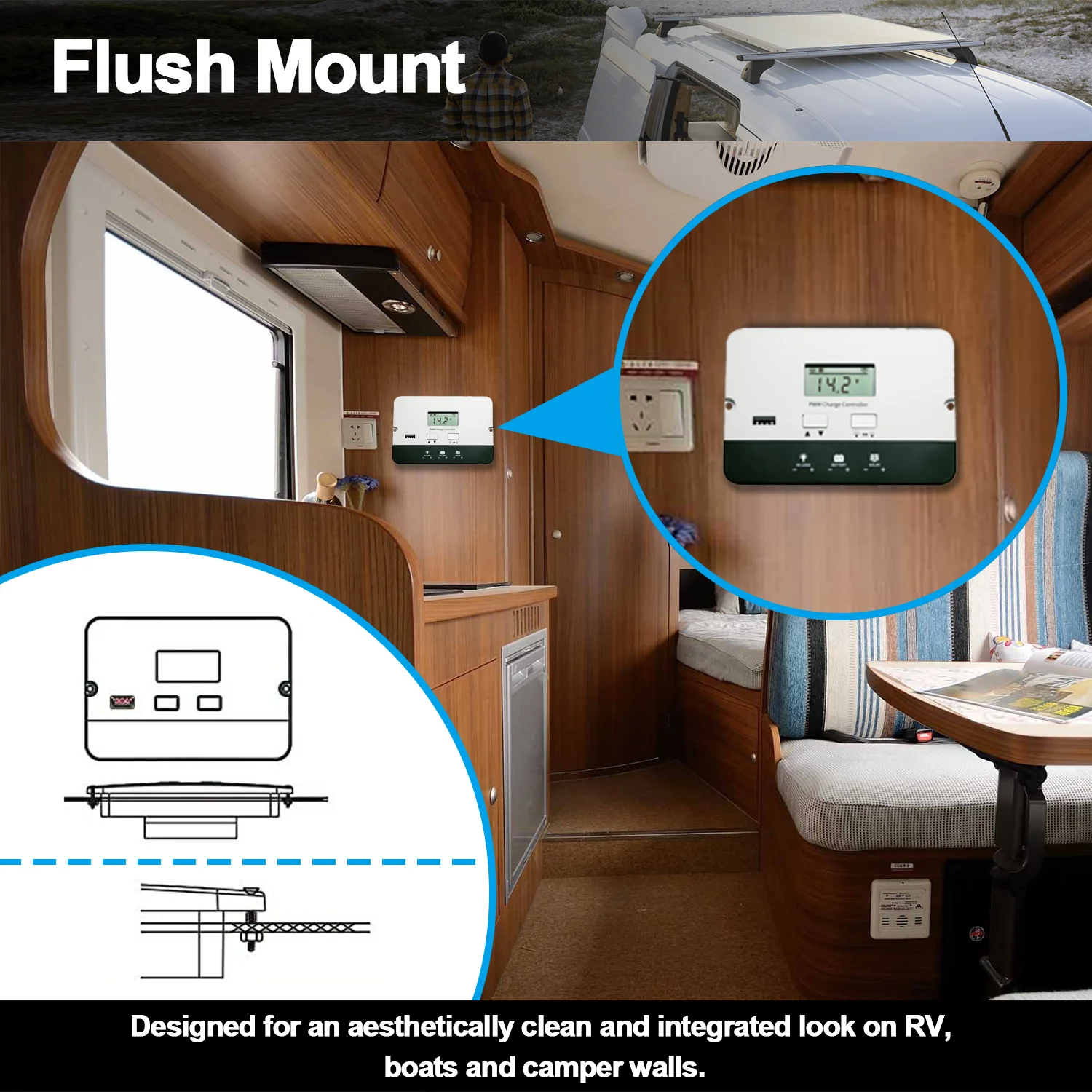

Контроллер крепления с отрицательным заземлением, предназначен для эстетически чистого и интегрированного вида на колесах, лодках и стенах кемпера.

Особенности:

1.20A Номинальный ток заряда.

2. Дизайн с отрицательным заземлением

3,12/24 В автоматическое распознавание для затопленных, AGM и гелевых батарей. Литиевая батарея должна быть установлена вручную.

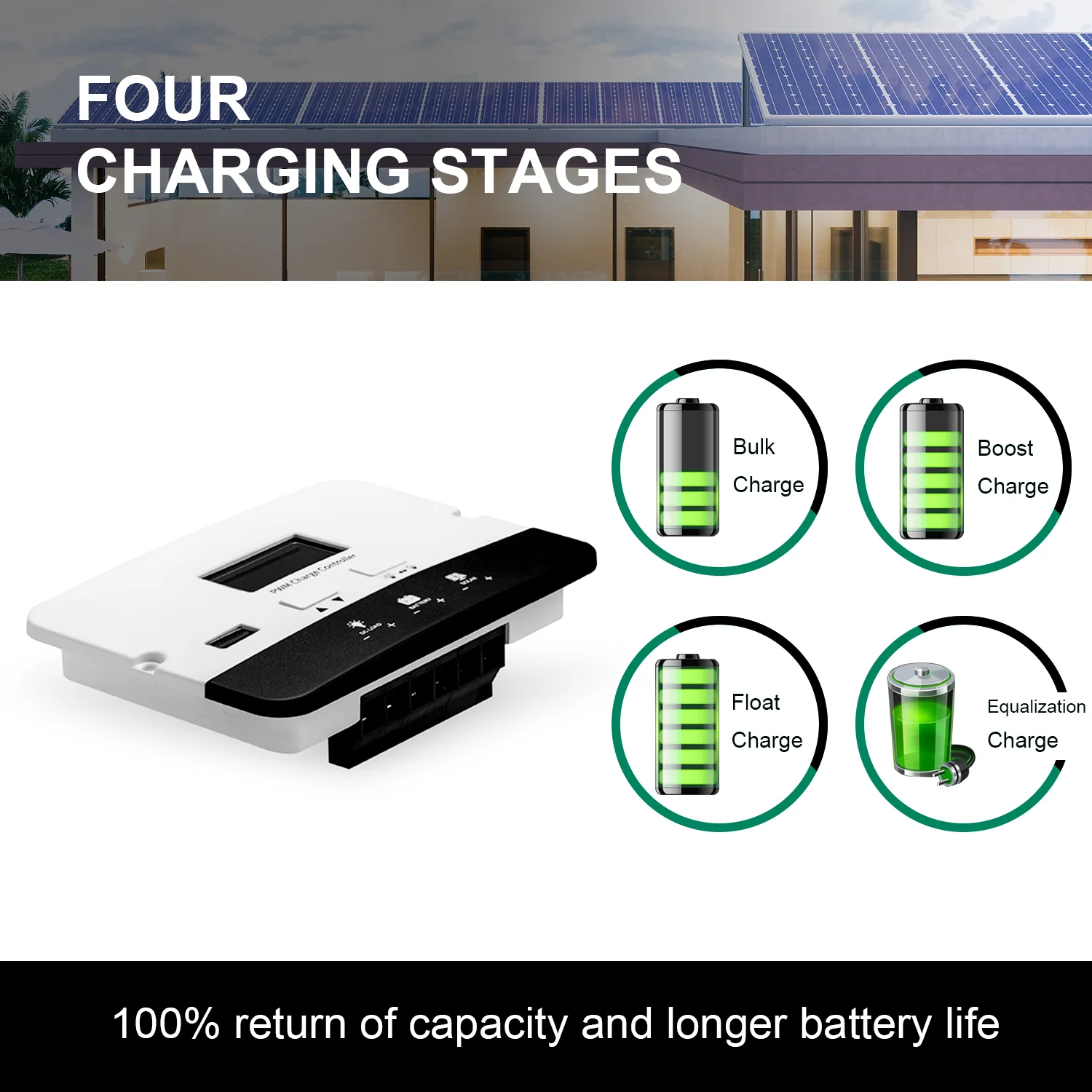

4. Умная 4-ступенчатая PWM зарядка (навалом, повышением, поплавком и выравниванием)

5. Используйте r friendly с простыми в использовании настройками. Для систем литиевых батарей возможны настройки параметров.

6. Конструкция крепления для легкой установки.

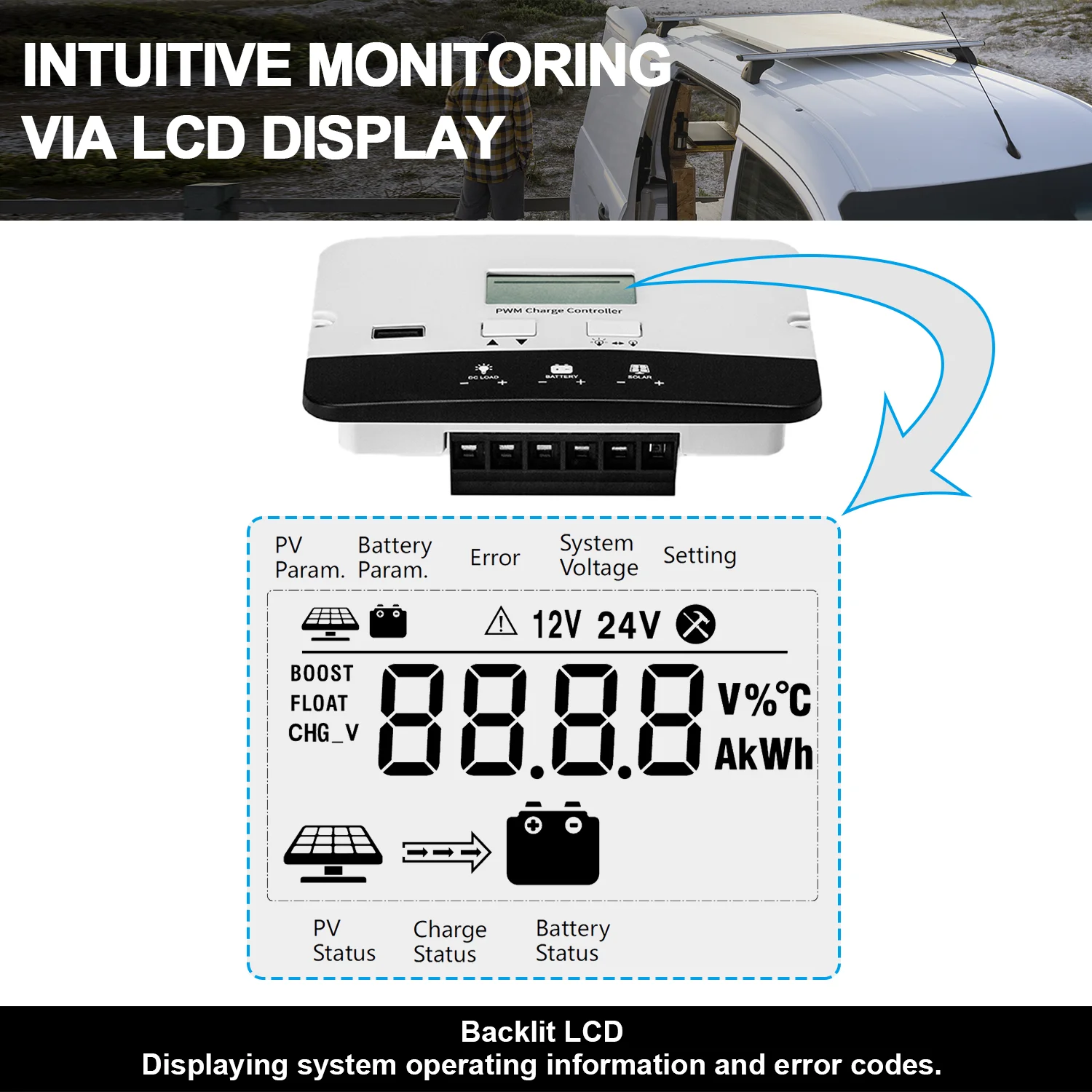

7. ЖК-дисплей с подсветкой с информационными страницами (состояние системы, ток, напряжение, настройки напряжения и т. д.).

8. Простые в использовании кнопки для поворота страниц и настройки параметров контроллера.

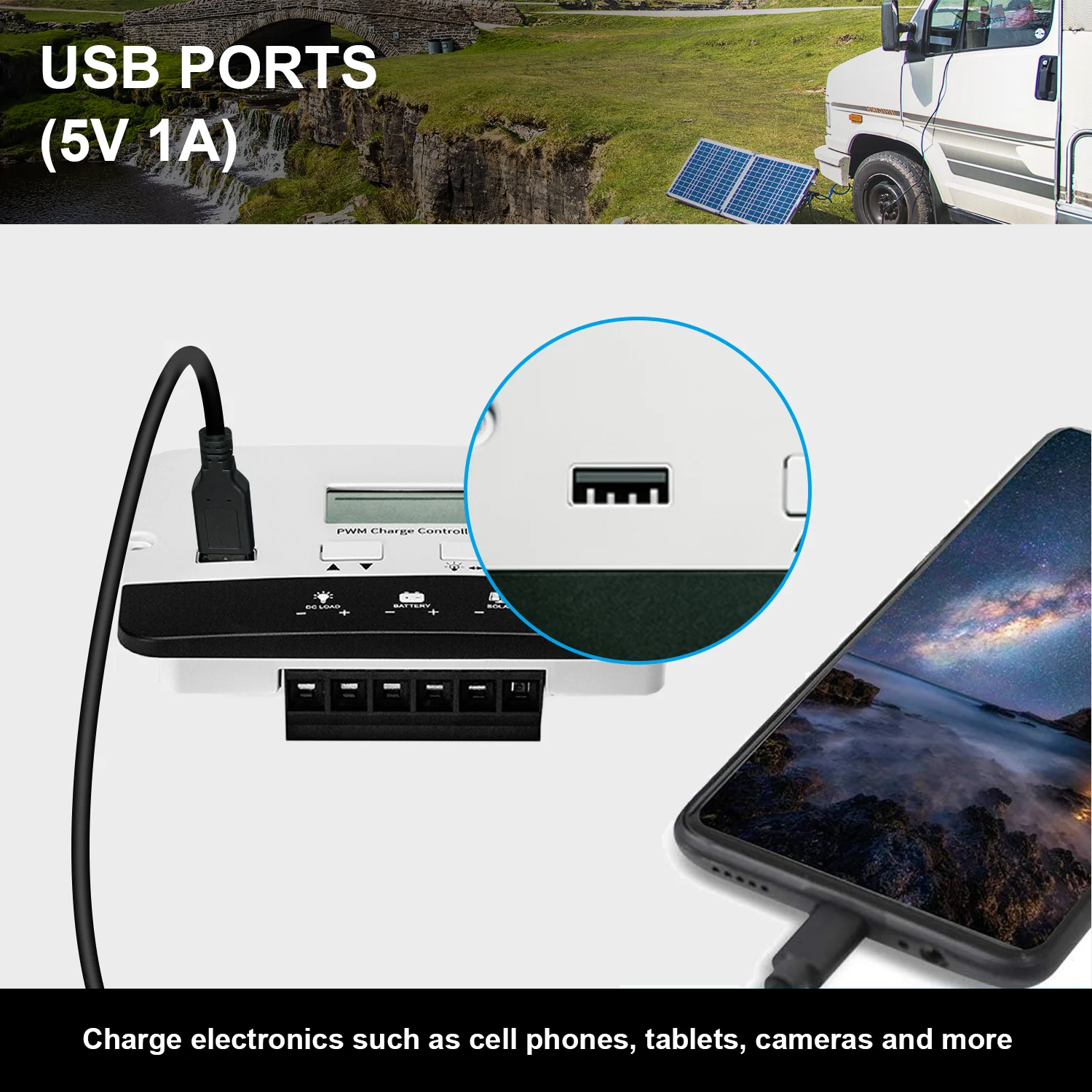

9,5 V 1A USB порт для зарядки мобильных устройств. (plug and play)

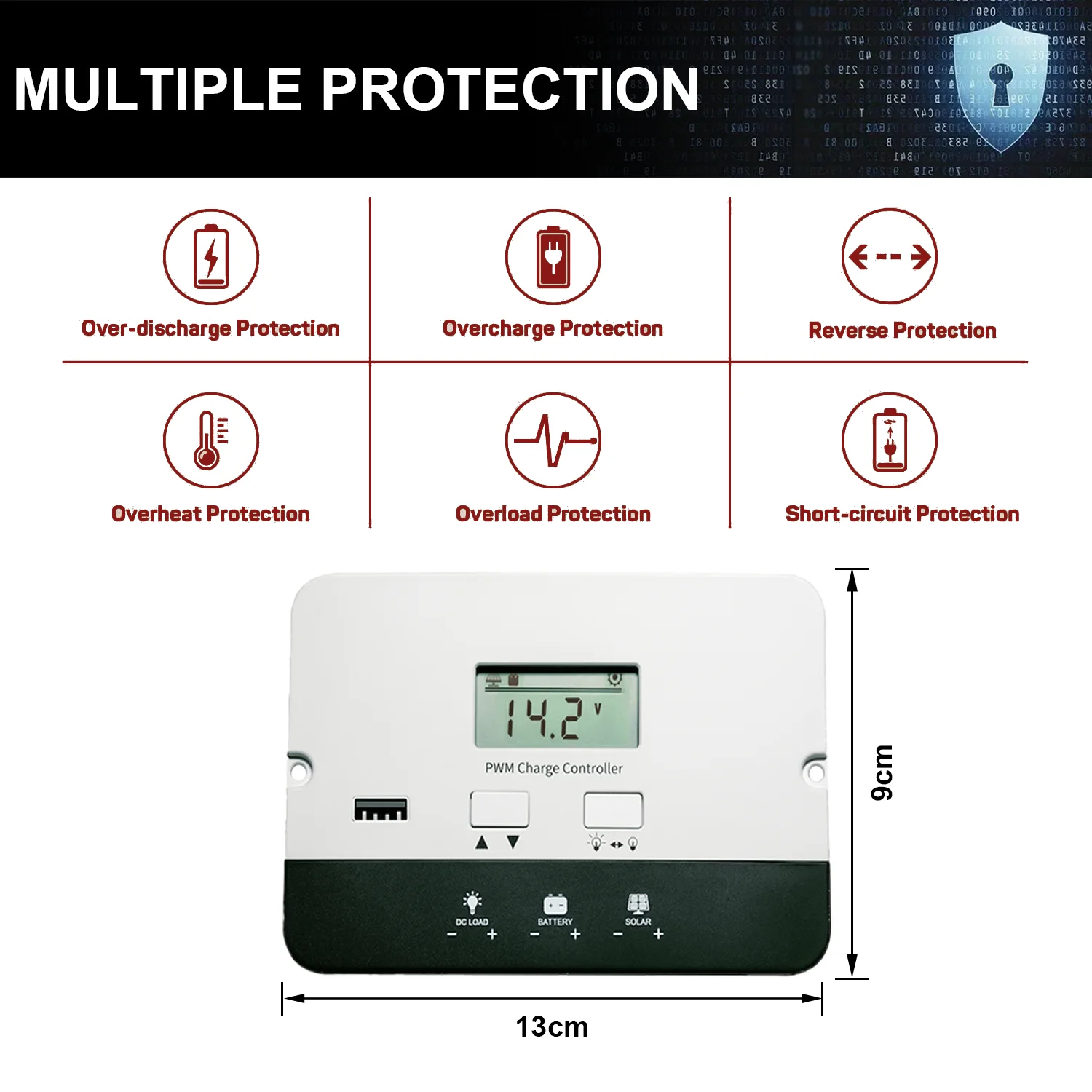

10. Множество встроенных средств защиты, включая солнечное обратное соединение, обратное соединение батареи, переразрядку батареи, перегрузку аккумулятора, короткое замыкание нагрузки.

Примечание:

1,12 в аккумуляторных системах используются солнечные модули с выходным напряжением 18 в (VMP).

2,24 в аккумуляторных системах используются модули с выходным напряжением 36 В (VMP).

3.(во всех случаях солнечное (PV) Входное напряжение (VMP) должно быть выше, чем напряжение системы батареи.)

4. Используйте выключатель постоянного тока или предохранитель между контроллером и батареей.

Важно:

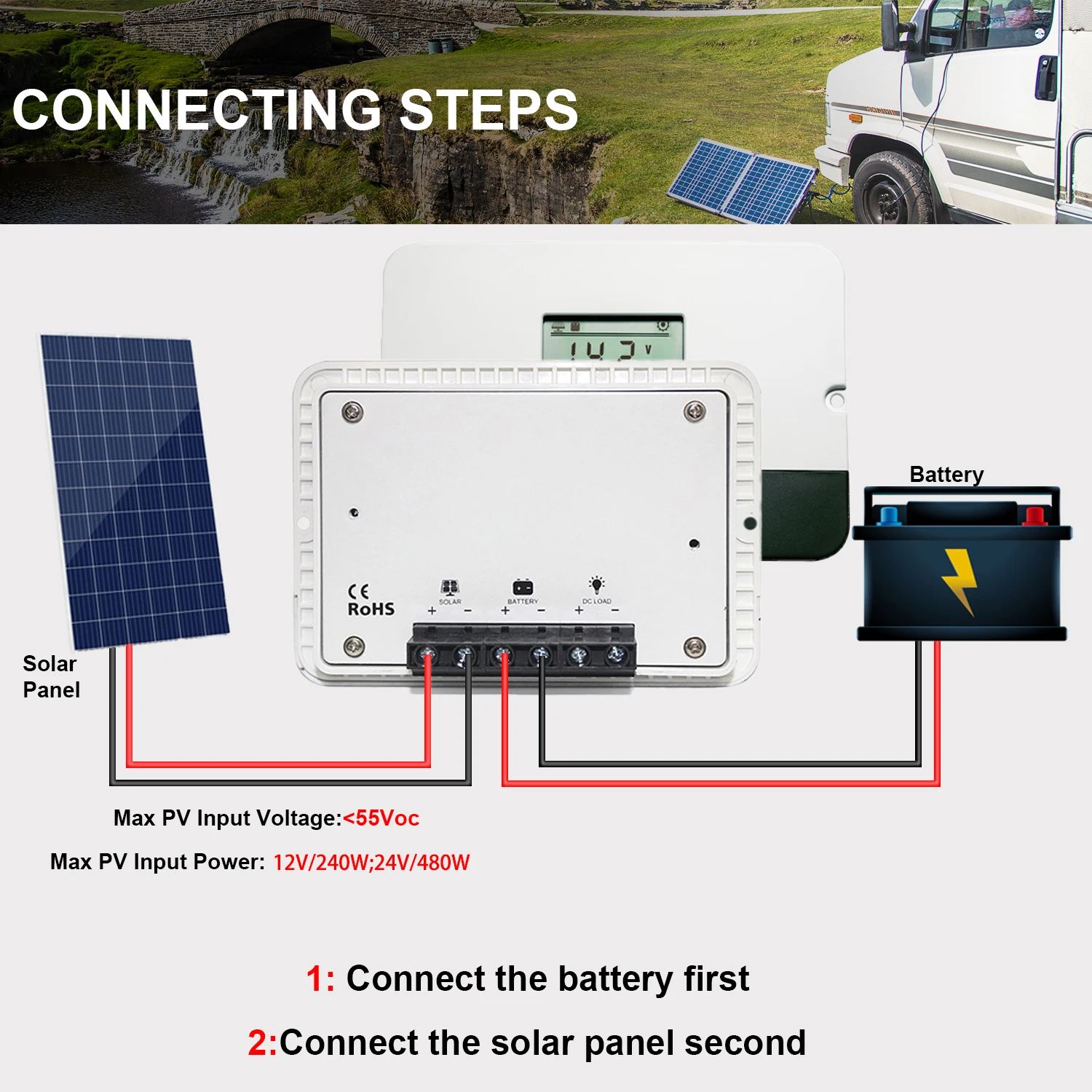

* Аккумулятор всегда должен быть подключен к контроллеру.

* Обратите внимание, что максимальное солнечное (PV) Входное напряжение составляет 55 В напряжение открытого замыкания (voc), поэтому не используйте солнечный модуль (ы) с рабочим напряжением (VMP) более 40 В.

* Обратите внимание, что максимальная Солнечная (PV) Входная мощность 240 Вт/12 В или 480 Вт/24 В. Пожалуйста, не превышайте номинальную мощность.

* Не изменяйте настройки в режиме «LI» батареи, если вы не используете литиевую батарею.

* В режиме LI battery вы должны вручную установить напряжение системы батареи (12 или 24 В).

* Если вы хотите проверить информацию в настройках режима Li, но не изменять настройки, затем вы должны сохранить правильный набор напряжения системы (12 или 24 В) перед выходом из настроек."

Данные контроллера PWM:

Модель: P2420C

Номинальный ток заряда: 20А

Напряжение системы: 12 В/24 В

Максимальное входное напряжение PV: 48 В

Максимальная входная мощность PV: 240 Вт/12 В; 480 Вт/24 В

Выбор типа батареи: FLD, SEL, GEL, Li

Рабочая температура:-35 ℃ ~ + 45 ℃

Чистая Вес: 0,3 кг

Размер контроллера: 170*130*48 мм
