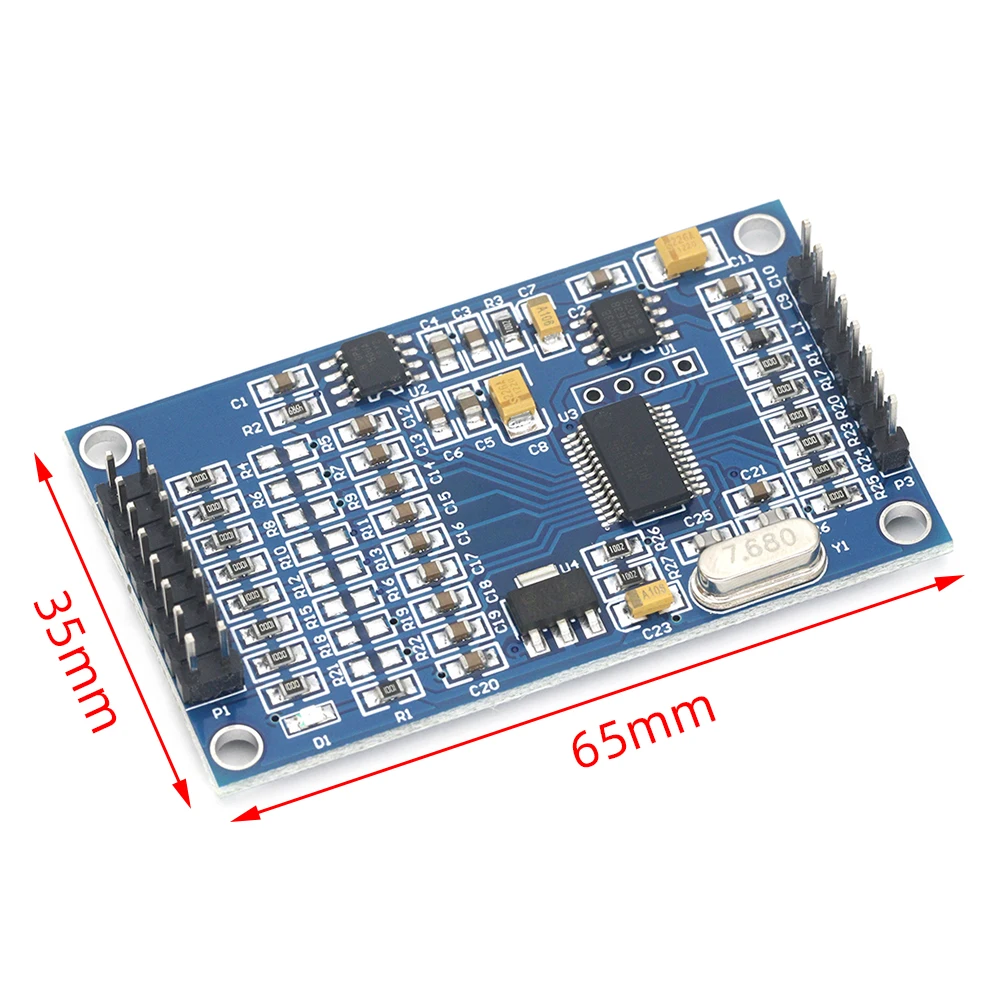

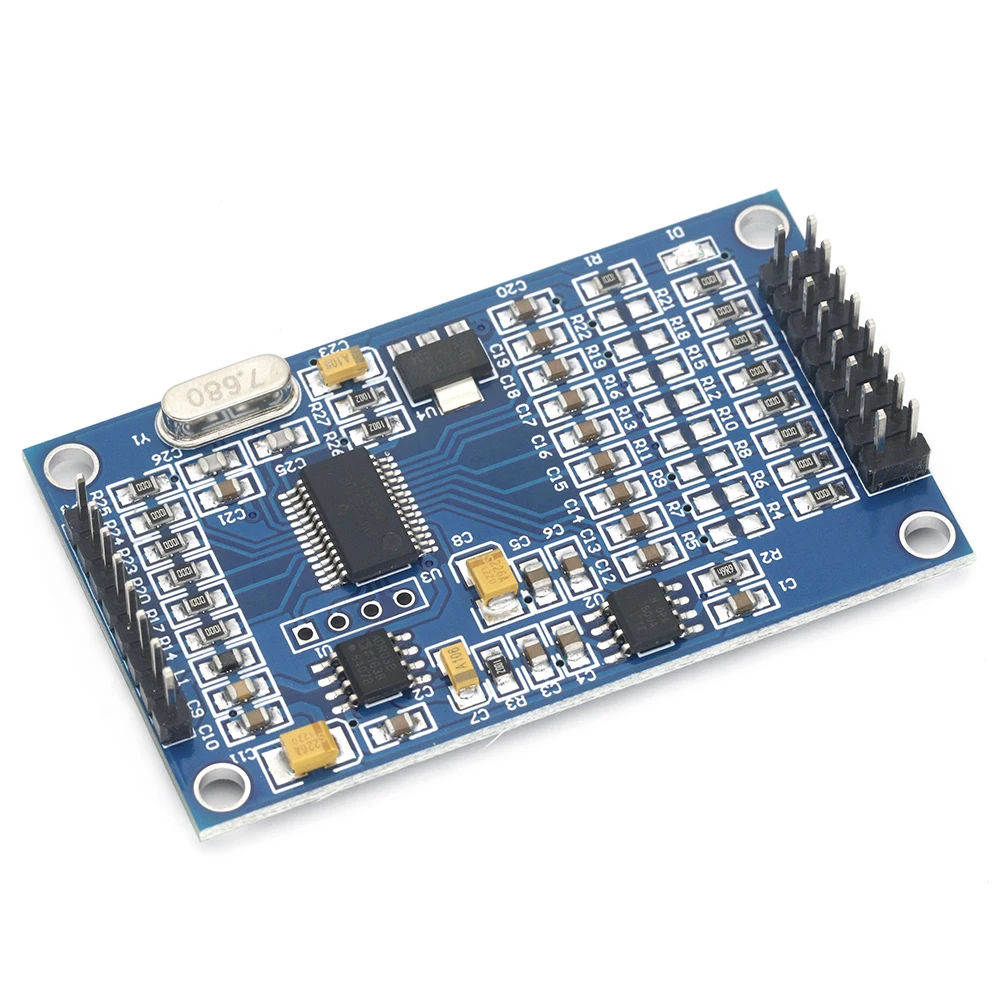

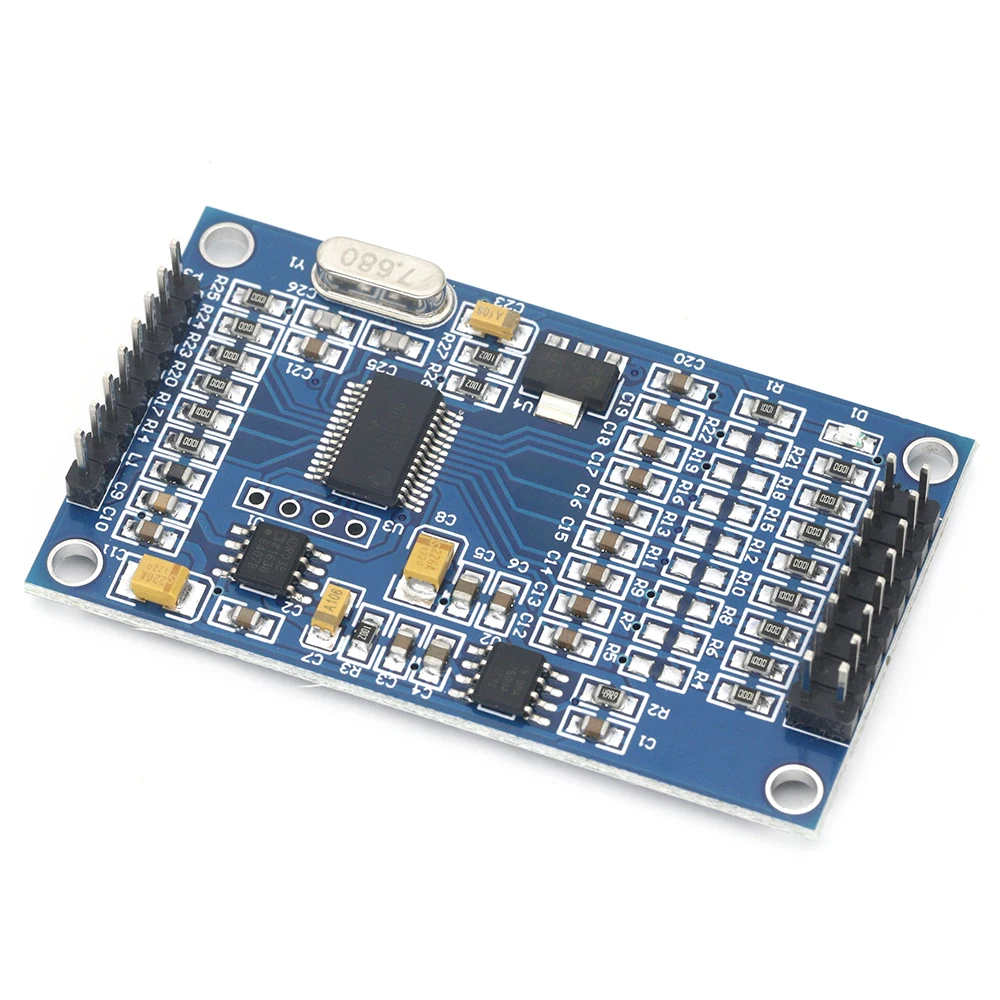

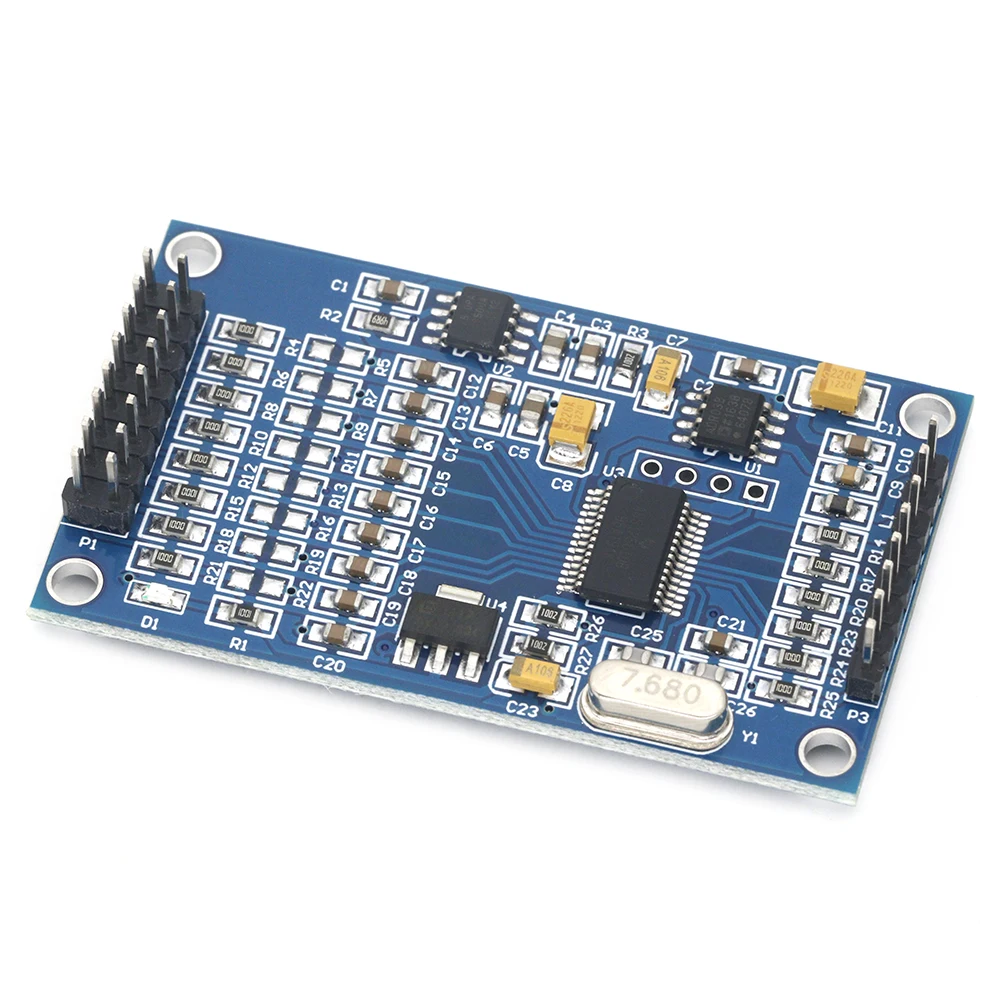

Обзор:

ADS1256 8 дорога 24-битный АЦП модуль установленный TI ADS1256IDB, минимальный Мощность потребление, высокая точность АЦП чипов и 2,5 V контрольные источник напряжения, с помощью SPI интерфейс Протокол передачи данных, скорость вывода данных до 30ksps, поддержка одностороннего ввода и дифференциального ввода.

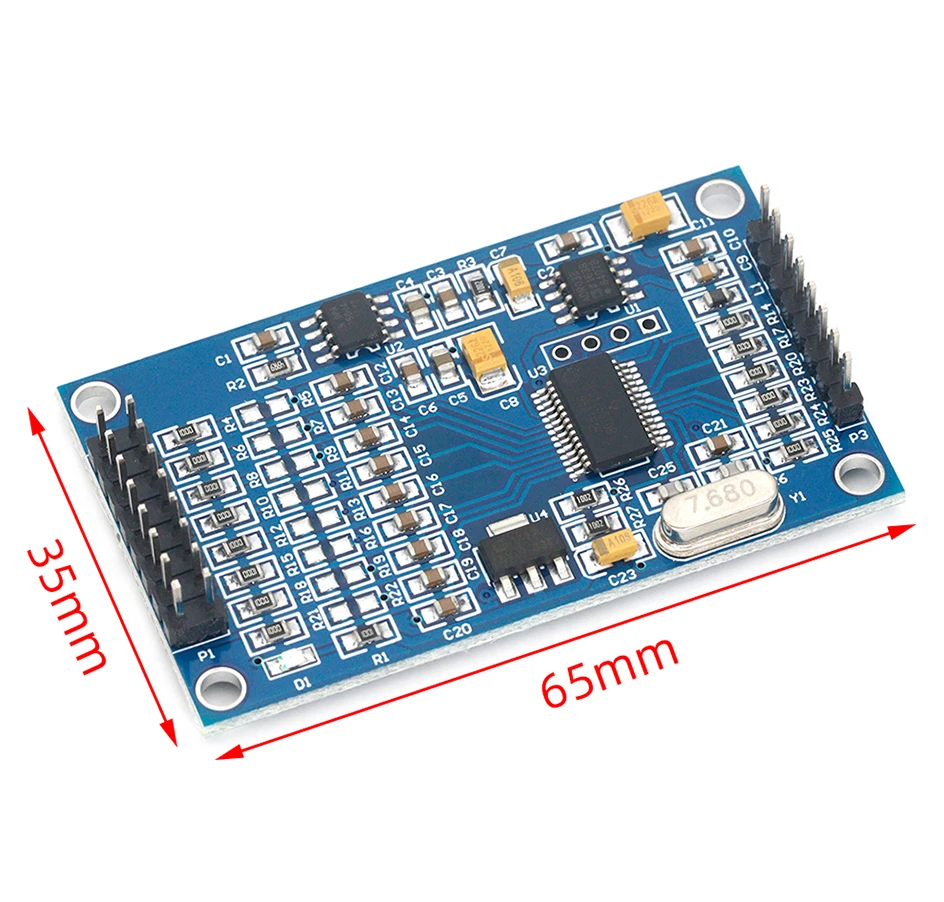

Параметры продукта:

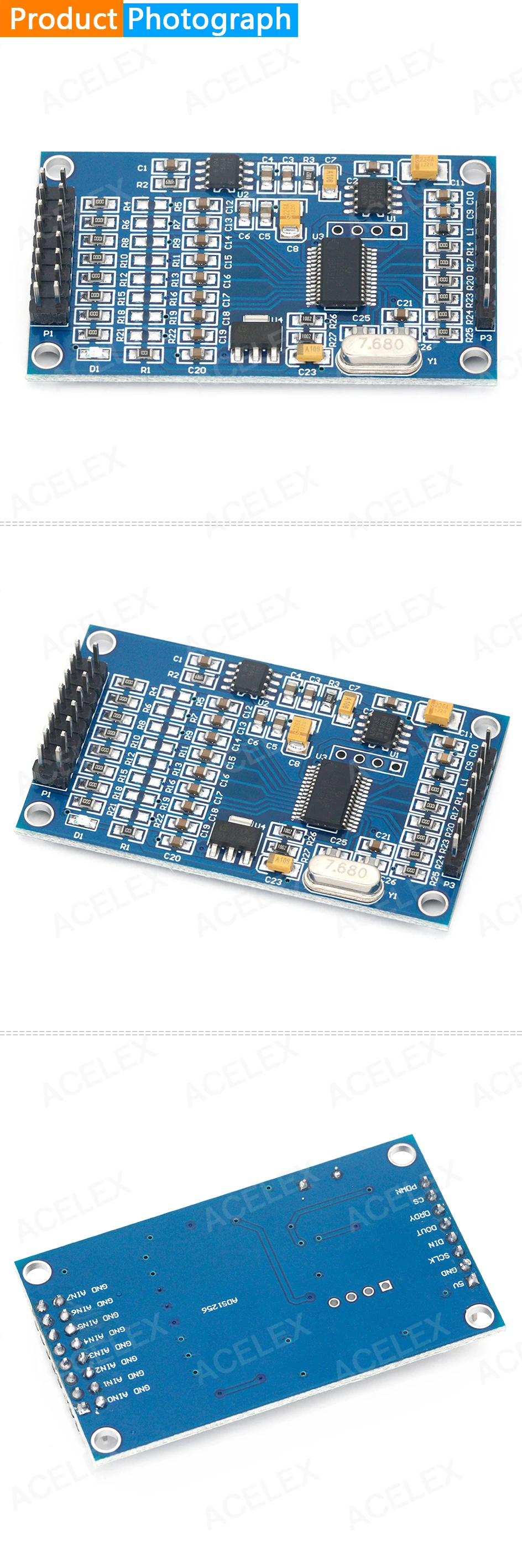

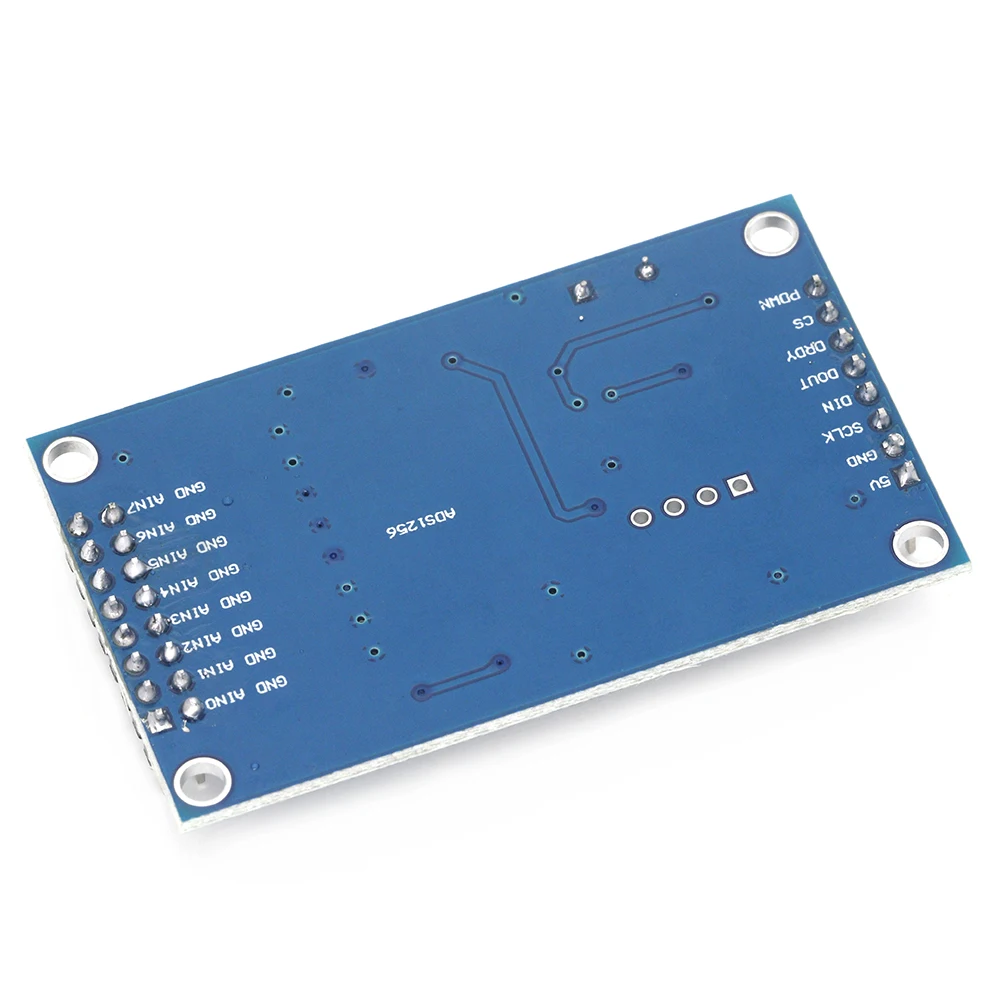

5 В, GND: 5 В вход питания

SCLK, DIN, DOUT, CS: SPI интерфейс связи

DRDY: ADS1256data готов к выходу (активный низкий уровень)

PDWN: ADS1256 синхронизация/выключение входного сигнала питания (активный низкий уровень)

AIN0-AIN7: аналоговый вход напряжения, он может быть настроен как 8 одиночных входов или 4 дифференциальных входа, (измеренное напряжение должно быть совместно с модулем)

Меры предосторожности:

Поскольку напряжение ADS1256 составляет 5 В, а измеренное напряжение должно быть на 2 в ниже напряжения питания,Поэтому модуль подходит только для измерения аналогового напряжения в пределах 3 В.

Методы тестирования:

Модуль обеспечивает STC15W и STM32 микроконтроллер 8-канальный серийный дисплей ссылка программы и STC89C52 однокристальная

4-канальный 1602 ЖК-дисплей отображения ссылки программы, STC89C52 микроконтроллер + 1602 ЖК-дисплей метод испытаний выглядит следующим образом:

5 В, GND подключение к DC 5 в источник питания, SCLK, DIN, DOUT, DRDY, CS подключение к микроконтроллеру P1.2, P1.3, P1.4, P1.5, P1.6 соответственно, AIN0, AIN1, AIN2, AIN3 подключаться к 2,5 V, 2,5 V, 2,5 V, 2,5 V соответственно (измеренное напряжение должно быть в общем с ADS1256), Затем 1602 ЖК-дисплей покажет эти четыре набора значений напряжения, в которых, 1-й, 2-й, 4-й наборы являются единичными входными значениями напряжения AIN0, AIN1, AIN3, И 3rd комплект разница AIN2-AIN3, значений напряжения этих четыре Отдельные экземпляры комплектов 2,5 V, 2,5 V, с напряжением 0 В, 2,5 V.
