Питание от аккумулятора 12 В до 24 постоянного тока 10 м фотоэлемент безопасности

Питание от аккумулятора 12 В до 24 постоянного тока 10 м фотоэлемент безопасности

12 В до 24 В постоянного тока 10 м с питанием от батареи безопасный луч, инфракрасный датчик фотоэлемент для глаз инфракрасный фотоэлемент Открыватель двери

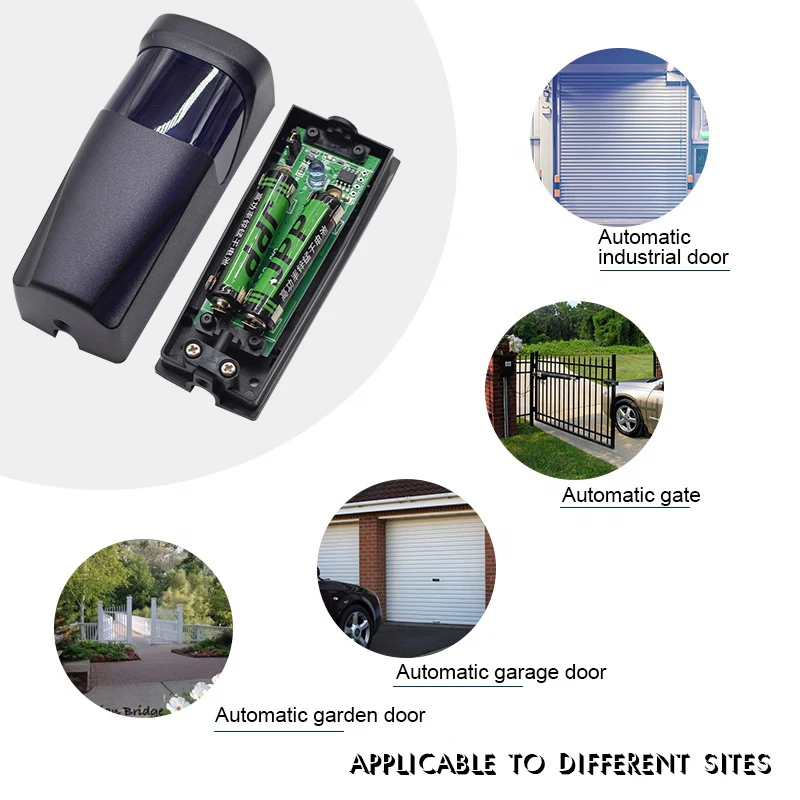

Однолучевой датчик фотоэлемента/однолучевой детектор используется для автоматической раздвижной двери, двери катушки, окна гаражных ворот и т. д.

Состоит из передатчика и приемника, и Интегрированный усилитель может производить инфракрасный луч.

Узкий инфракрасный луч (I или II) может избежать прерывания внешний светильник.

Даже установленный на низкой высоте (20-40 см от пола), расстояние обнаружения также может быть гарантировано (5-10 метров).

Луч, производимый MICROCELL, обеспечивает функцию самообнаружения раздвижных дверей. Как только луч самообнаружения прерывается, дверь прекратит закрываться и быстро повернет назад до максимальной ширины. Дверь открывается до тех пор, пока не будет восстановлен луч обнаружения. Когда дверь полностью закрыта, луч обнаружения становится недействительным.

Техническая спецификация

Рабочее напряжение:
Передатчик: 3 В (2 батарейки типа AAA 1,5 V LR03), приемник: 12-24 В постоянного тока
Рабочий ток:
Передатчик <85µA, приемник <30mA (24V DC)
Длина волны фотоэлемента: 940нм
Угол излучения: ≤ ± 5 °
Диапазон приема:> 12 м
Релейная контактная Грузоподъемность: 1А/30В постоянного тока
Размер: 100*40*35 мм

Примечание

Батарея входит в комплект, и покупателю не нужно самостоятельно готовить аккумулятор!

Инструкция по безопасности

1. Для обеспечения безопасности внимательно прочитайте руководство пользователя перед началом эксплуатации;
2. Этот фотоэлемент без предохранителя, поэтому, пожалуйста, убедитесь, что питание выключено перед установкой;
3. Используется только эта система, которая не вызывает никакой опасности жизни или собственности во время сбоя бега или его рисков безопасности;
4. Пожалуйста, гарантируйте, что продукты, используемые в эффективном рабочем диапазоне

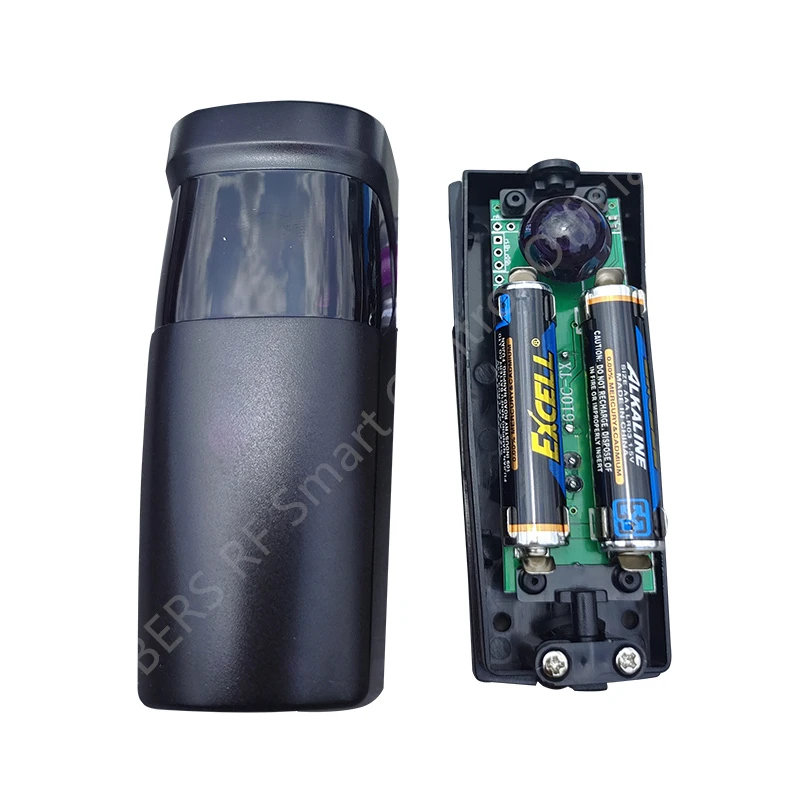

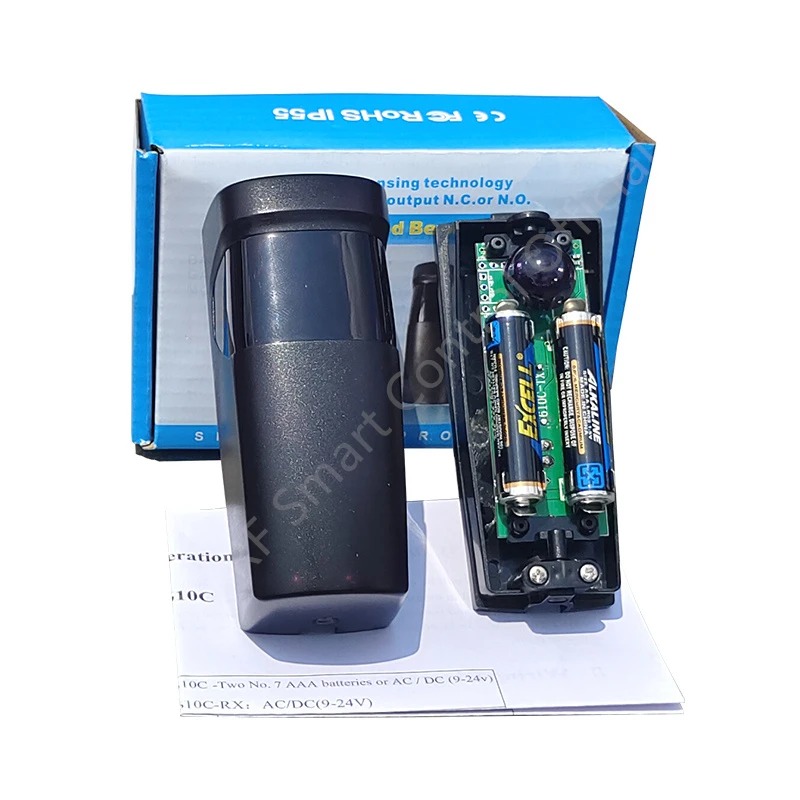

Дисплей изображения

Инструкция по установке

4,1 получение модуля J4 на изображении выше-это переключатель опции для NO и NC фотосотового переключателя.
4.1.1 когда крышка короткого замыкания на NO, она обычно открыта.
4.1.2 когда крышка короткого замыкания на NC, она обычно закрыта.
4.2 установки
4.2.1 фотоэлемент должен быть установлен более чем на 20 см над землей (чтобы избежать отражения), и расстояние между излучателем
И приемник должен быть более 50 см.
4.2.2 конечный пользователь должен установить фотоэлемент приемника на задней части прямого солнечного светильник или другой сильный светильник (± 5-), чтобы фотоэлемент работал стабильно.
4.2.3 Избегайте установки других инфракрасных фотоэлементов излучателей в пределах эффективного расстояния приемника.
4.2.4 если конечному пользователю необходимо установить другие Фотоэлементы в одной и той же прямой линии, Приемники могут быть установлены на двух концах, и излучатели могут быть установлены обратно в обратную сторону.
4.2.5 стабильная установка позволяет избежать перекоса сигнала эмиттера и приемника из-за легкого вибрации и неисправности.
4.2.6 когда продукт устанавливается в некотором месте с углом, конечный пользователь может настроить PCBA, чтобы сделать установку лучше.
4.2.7 Подключите питание после осмотра, когда крышка короткого замыкания без каких-либо, после того, как батарея instal светодиодный на светодиодный светильник из передающий модуль, В светодиодный светильник загорается на 0,5 секунд, а затем гаснет, модуль приемника светодиодный включается, модуль приемника свяжитесь на Выкл; Когда крышка эмиттера и приемника в выравнивании, светодиодный модуль приемника выключен, NC/NO включен; Когда что-то или кто-то укрывает датчик, модуль приемника светодиодный включится, NC/Нет контакта. Когда крышка короткого замыкания на NC, состояние NO/NO противоположно вышеуказанному явлению.

Фотографии установки
