Пожалуйста, не рассматривайте 12 В/26 Ач, отмеченные на батарее как ток 26А, вы пропустили H! 26AH-это блок емкости аккумулятора, умноженный на напряжение-это блок энергии. 26A-это текущий блок, который является полностью двумя концепциями. Идеальный диод отмечен фактическим рабочим током, а не емкостью аккумулятора! Как правило, фактический рабочий пиковый ток электрических транспортных средств не будет превышать 20А. Фактический рабочий ток = максимальная мощность двигателя/напряжения батареи, например, двигатель 1200 Вт, аккумулятор 60 в и пиковый ток 20А.

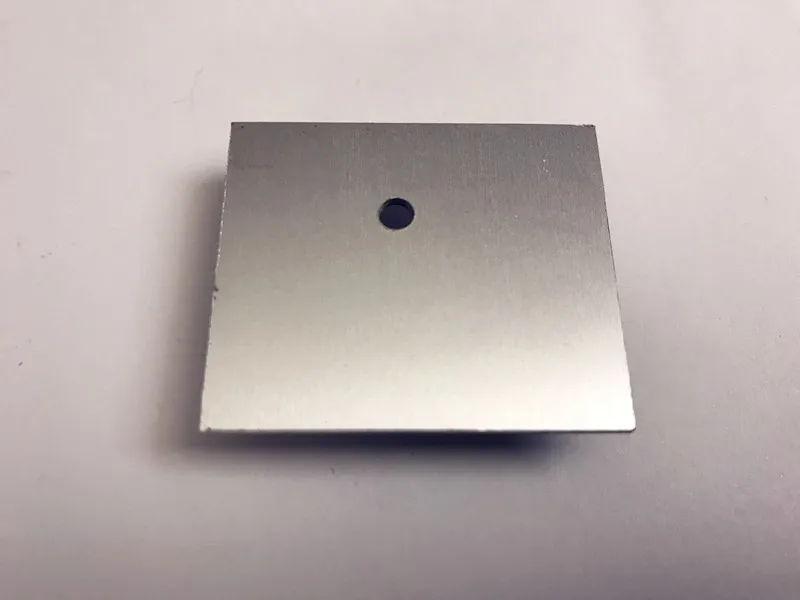

Последняя версия конструкции алюминиевой подложки, меньший размер, может выдерживать ток 30A, увеличивать конденсаторы и телевизоры MLCC для поглощения шипов и стабилизации цепи управления, что является более надежным и не повлияет на выходное внутреннее сопротивление из-за макета и других факторов (Раскладка клавиатуры помех и других ситуаций приведет к тому, что такие как 10A в настоящее время в этот чехол, падение напряжения 0,03 V поднимается до 0,5 V)

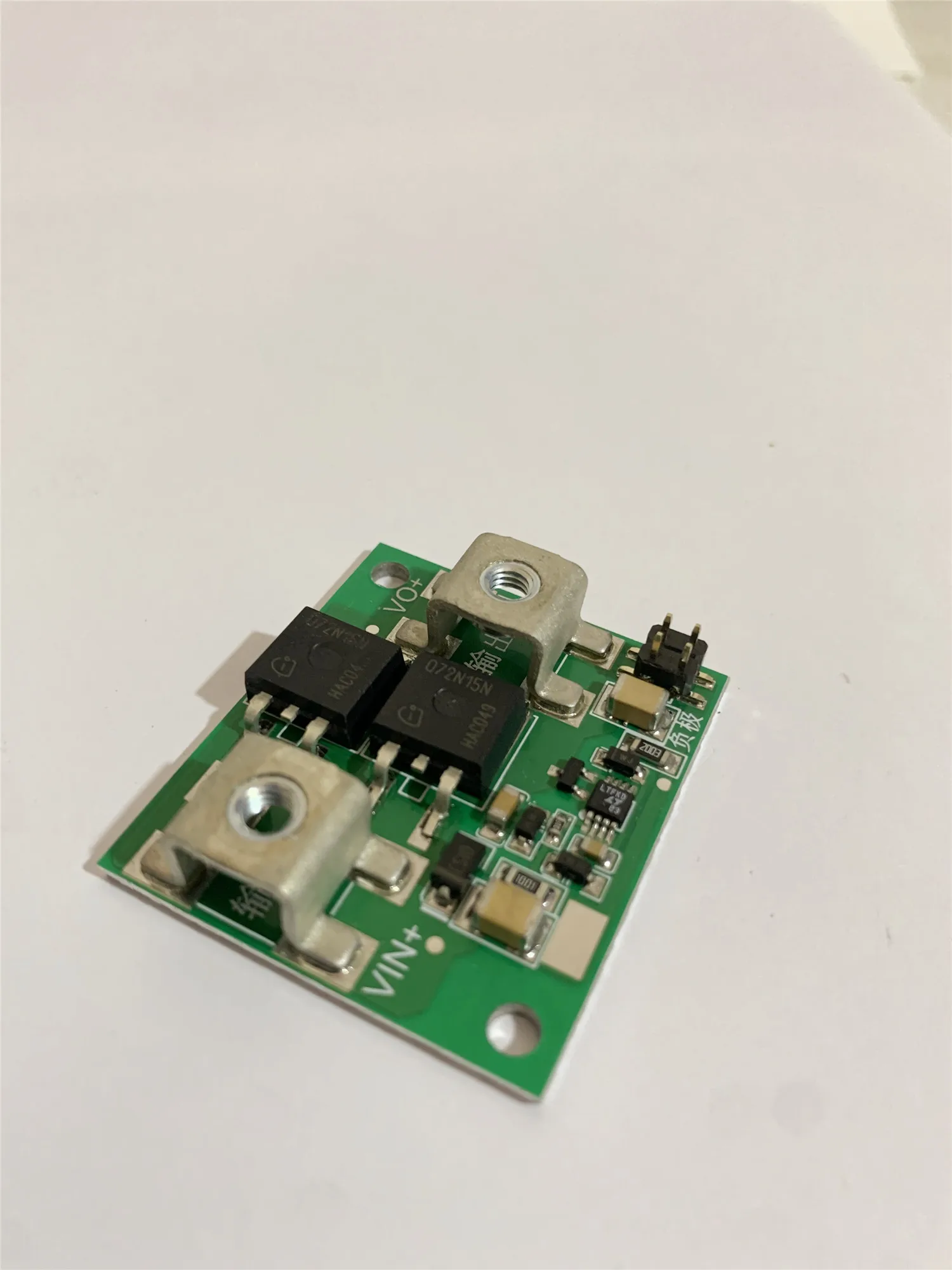

Идеальный диод

Размер: 41*36*10 мм (расстояние между отверстиями с обеих сторон 4 мм)

Номинальное рабочее напряжение: 5-140 в/максимум 150 в

Номинальный рабочий ток: 30A/максимум 50A, 50A рекомендуется иметь площадь рассеивания тепла 10 см * 10 см или более

Внутреннее сопротивление включения: 3,5-3.6mΩ, 30A потеря 3,2 W, 50A потеря 9W.

Падение напряжения проводимости без нагрузки: 0,03 в

Ток покоя: 200-300uA

Поддерживает частоту открытия 100-150 Гц, а закрытие происходит быстрее до 1 кГц. Выше этого диапазона, потеря будет увеличиваться, и ток должен быть сорван. Проверьте частоту работы для приложений, не входящих в постоянный ток. Например, выход VO + всегда будет колебаться и будет больше, чем vin-терминал. В это время диод всегда будет включаться и выключаться. Если частота слишком высока, она не сможет нормально переключаться, что приведет к увеличению тепла.

Может использоваться в качестве высокотокового понижающего источника питания для защиты от обратного вливания, с двумя блоками питания для избыточного источника питания

Ниже приведены данные испытаний при более тяжелых условиях:

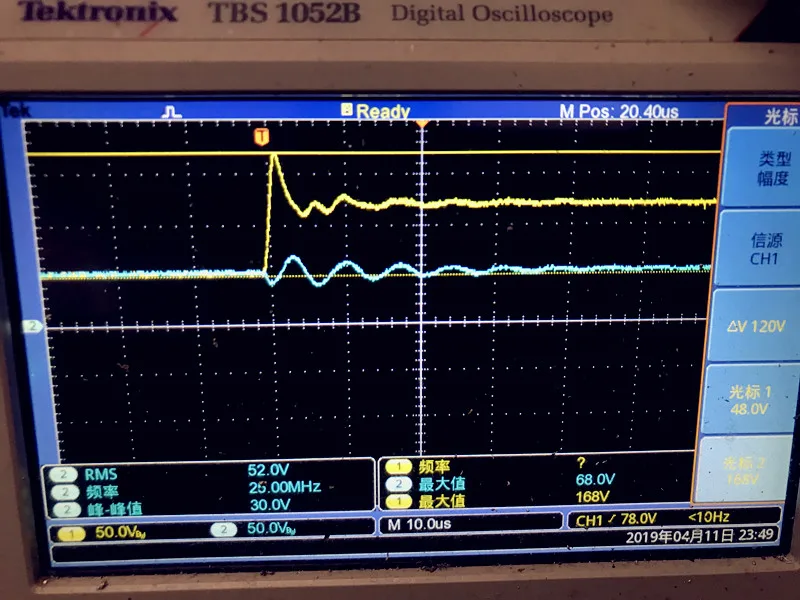

Желтый-это сигнал выходного интерфейса, а синий-сигнал входного интерфейса. Идеальный диод находится в напряжении 50 в исходном состоянии. После того, как 130 в неожиданно применяется к выходному интерфейсу, Диод сразу находится в режиме отключения, и нет обратного потока к входному интерфейсу.

Как показано на рисунке, есть только одно колебание 10-20us в момент включения, а затем плавно переключается в нормальное состояние. (Добавление емкости к интерфейсам ввода и вывода способствует снижению максимального значения напряжения)
