Набор шаговых двигателей с замкнутым контуром Nema17 5 0 нм (57oz-in) вал 8 0/мм А и драйвер

Набор шаговых двигателей с замкнутым контуром Nema17 5 0 нм (57oz-in) вал 8 0/мм А и драйвер

Этот товар включает в себя:

1 предмет NEMA17 2phase замкнутый шлейф шаговый двигатель 42HSE38/42HSE38D 0.4NM(57oz-in) диаметр вала 5,0/8,0 мм

1 шт. Драйвер шагового двигателя с замкнутым циклом HSE42

2Измерительный кабель

1. Шаговый двигатель с замкнутым циклом

Общие характеристики

Угол шага

1,8 градусов

Точность угла шага

5%

Номер линии кодировщика

1000

Повышение температуры

Макс 80 °C

Использование окружающей среды

Температура:-20 °C- + 50 °C; Влажность: 85% Макс.

Класс изоляции

B

Сопротивление изоляции

Мин 100MΩ, 500VDC

Выдерживает напряжение

500 В переменного тока, 1 мин

Радиальное отклонение вала

0,02 мм Макс (нагрузка 5N)

Осевое отклонение вала

0,08 мм Макс (нагрузка 10N)

Радиальная Максимальная нагрузка

75N (на 10 мм от фланца)

Максимальная осевая нагрузка

Вес двигателя

Характеристики:

Модель

Длина

(Д: мм)

Держатель

Крутящий момент

(Н. М)

Номинальная

Ток

(A)

Сопротивление

/Фаза

(Ω)

Индуктивность

/Фаза

(MH)

Ротор

Инерция

(Г. См2)

Вал

Диаметр

(Д: мм)

Вал

Удлинение

(Мм)

Вес

(Кг)

Соответствует

Драйвер

42HSE33

53

0,2

1,5

1,4

1,4

35

5,0

Выравнивание

Блок

0.5x15

0,5

HSE42

42HSE33D

8,0

42HSE38

59

0,4

1,5

2,3

4,3

54

5,0

0,6

42HSE38D

8,0

42HSE47

67

0,6

2,5

0,9

1,6

72

5,0

0,7

42HSE47D

8,0

42HSE60

80

0,8

2,5

1,0

2,4

110

5,0

0,75

42HSE60D

8,0

Выше только репрезентативные продукты, мы можем проектировать в соответствии с требованиями клиентов

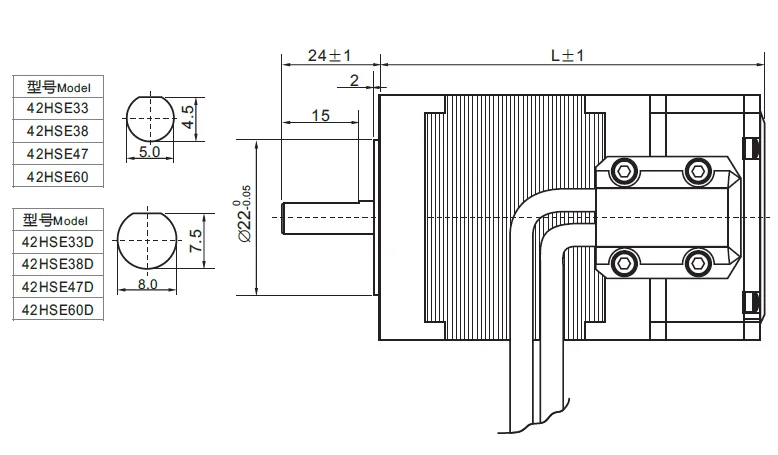

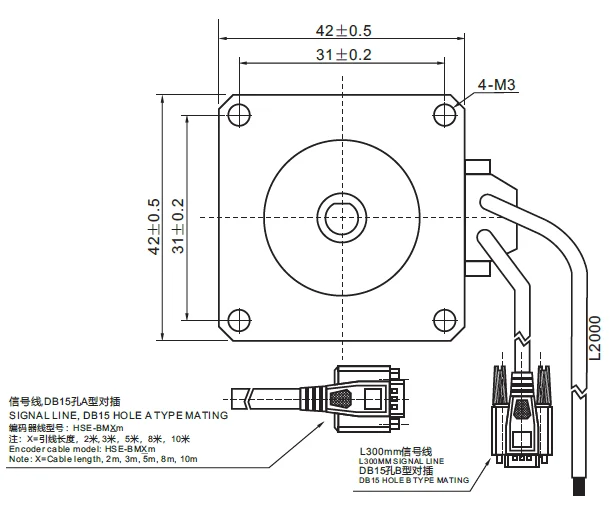

Размер: Единица = мм

Соединение кодировщика

Штырь

2

3

1

13

11

12

Цвет

Красный

Белый

Черный

Синий

Желтый

Зеленый

Определение

VCC

GND

EA +

EA-

EB +

EB-

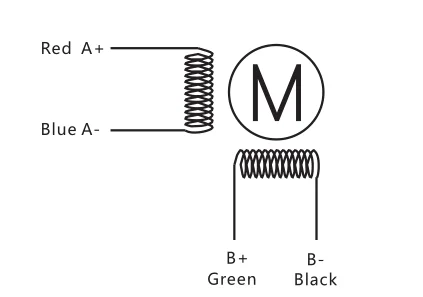

Подключение двигателя

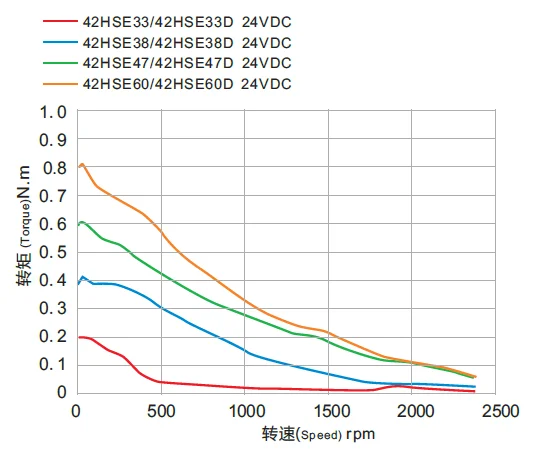

Характеристики частотно-крутящего момента

Меры предосторожности:

1. При установке/удалении деталей до конца вала двигателя Не ударяйте о вал, чтобы не повредить энкодер на другом конце вала.

2. Стремление держать сиденье вала от вибрации, чтобы предотвратить повреждение подшипника.

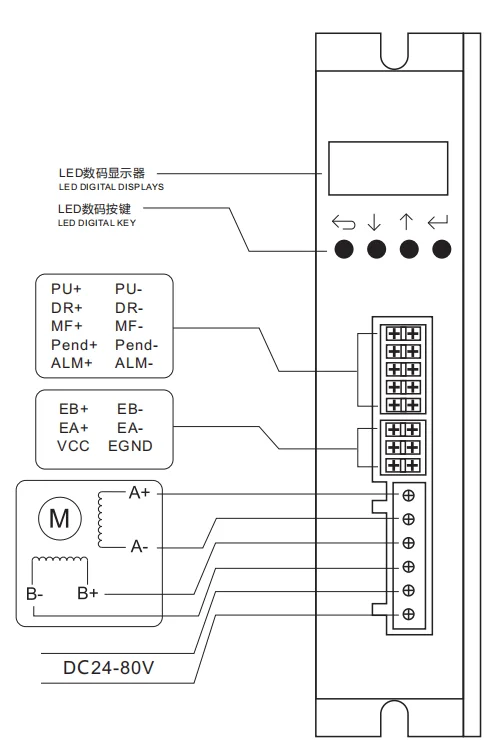

2. Драйвер шагового двигателя с замкнутым циклом

HSE42

Особенности

1. 32-битный DSP технология управления

2. Ток может быть установлен произвольно (0-6.0A)

3. Адаптируется к приводу 42, 57 и 60 серий замкнутых шаговых двигателей

4. Частота импульсного отклика составляет 200 кГц

5. Стандартный выбор 16 каналов микрошагов (200 ~ 51200 импульсов/R)

6. Электронный режим передачи (любое значение микрошага)

7. Защита от перегрузки по току, перегрева, перенапряжения и отклонения в отслеживании

8. Он может подключаться + 5-+ 24 В, не требуется дополнительный резистор, когда он более + 5 В

Электрический индекс

Параметр

Минимальный

Типичный

Максимум

Блок

Непрерывный выходной ток

0

-

6,0

A

Входное напряжение (DC)

+ 24

-

+ 80

Vdc

Логический входной ток

7

10

20

Ма

Частота импульса

0

-

200

КГц

Сопротивление изоляции

500

МОм

Ток кодировщика

50

Ма

Использование окружающей среды и параметров

Режим охлаждения

Радиатор с естественным охлаждением (если температура окружающей среды слишком высока, используйте внешний охлаждающий вентилятор для рассеивания тепла)

Использование окружающей среды

Применение случая

Нет пыли, масляных пятен и коррозионного газа

Температура

-10 ℃-50 ℃

Влажность

40-90% относительной влажности

Вибрация

5,9 м/s2Max

Температура хранения

-20 ℃-+ 80 ℃

Вес

300 г

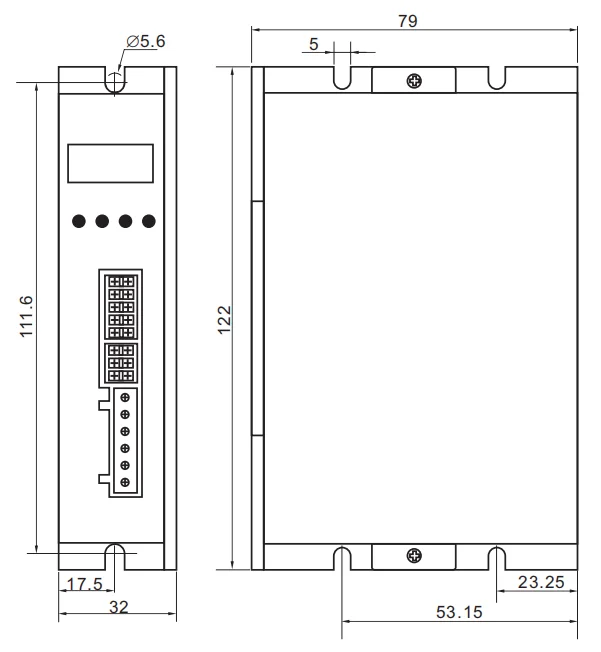

Единица измерения: мм

Примечание:

Держите драйвер прохладным

(1) надежная рабочая температура водителя обычно в пределах 60 °C, а рабочая температура двигателя-в пределах 80 °C;

(2) при установке драйвера, пожалуйста, установите его на вертикальной стороне, держите подальше от источника тепла. При необходимости Установите вентилятор охлаждения на электрический шкаф.
