Стереоприемник DSP FM AM SW частота 64-135 МГц короткий волновой Полнодиапазонный

Стереоприемник DSP FM AM SW частота 64-135 МГц короткий волновой Полнодиапазонный

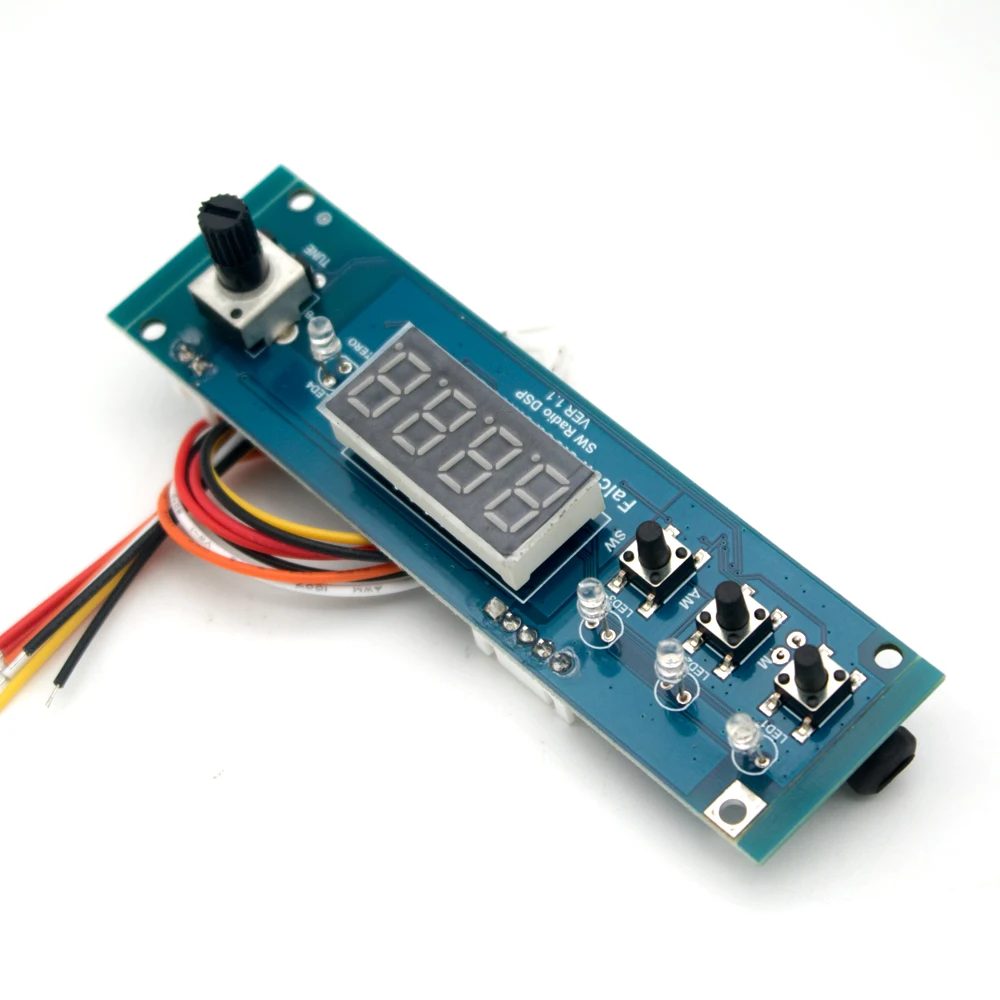

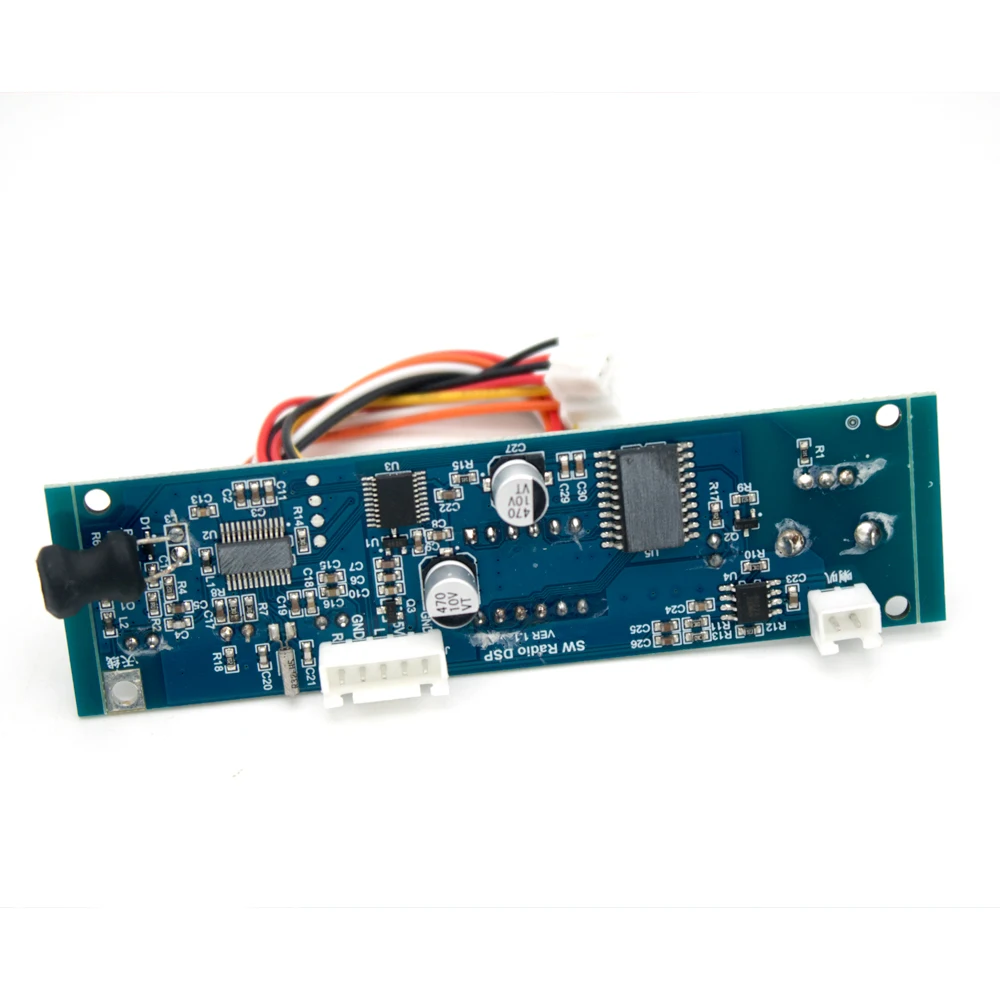

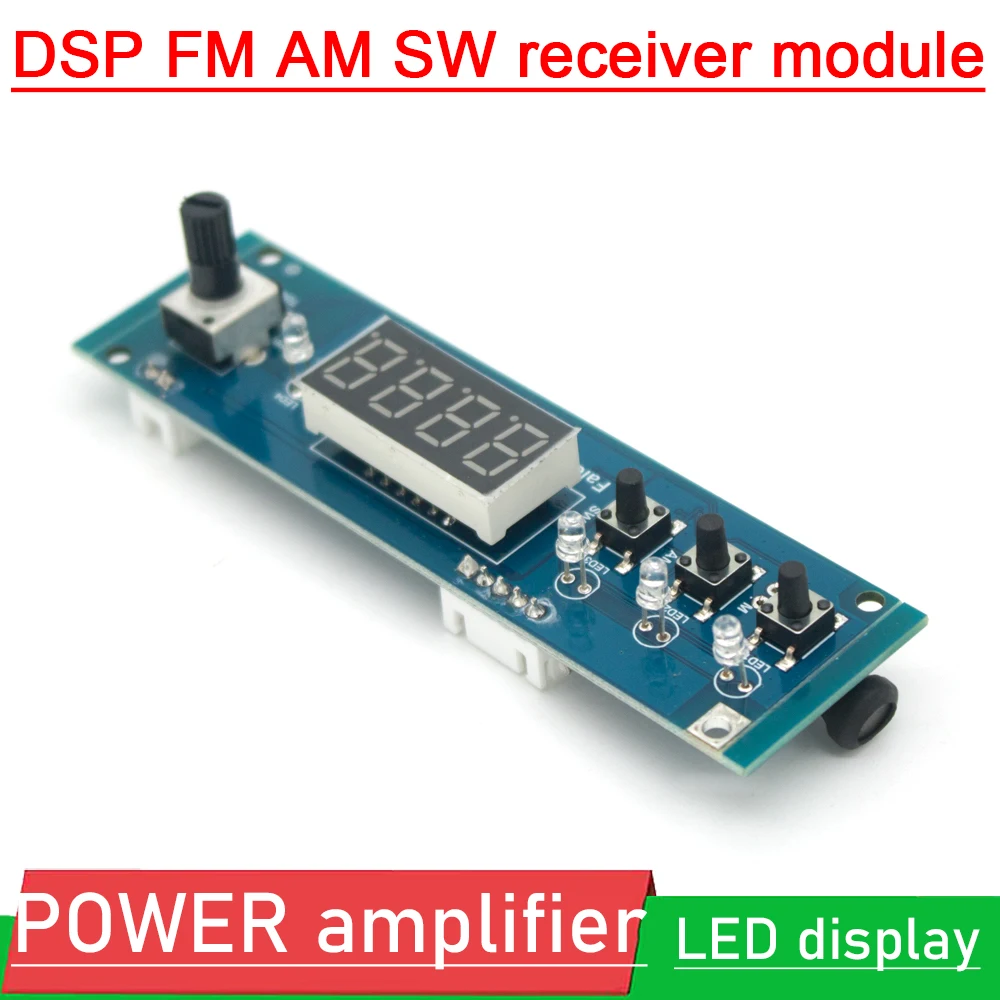

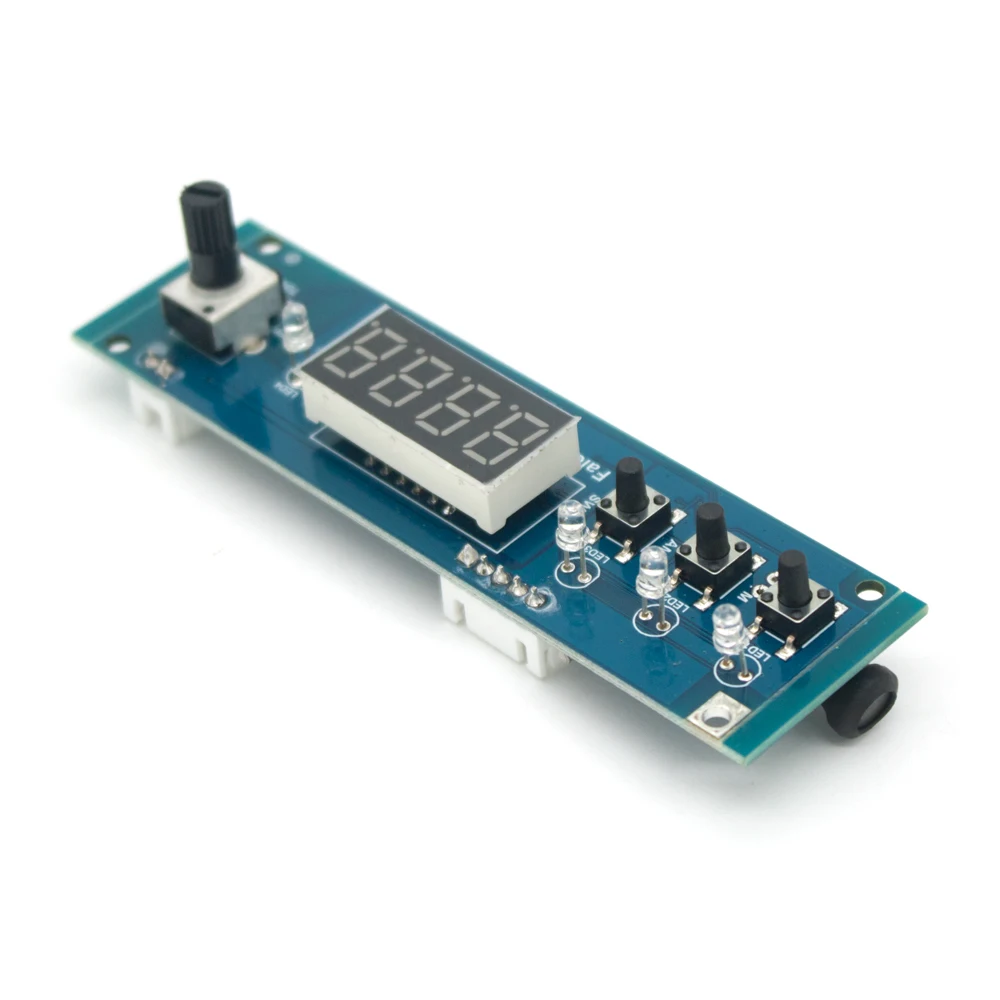

Коротковолновый Полнодиапазонный радио DSP радио модуль FM стерео модуль приемная плата

Особенности:


Размер: 10CMX3.3CM
В модуле используется автомобильный радиочип DSP. Качество звука FM круглое и полное, басы вспыхивают, высокие частоты четкие, слой чистый, и есть качество звука CD. FM Частотный диапазон поддерживает вещание в кампусе 64-87 МГц и гражданскую авиацию 118-135 МГц. Полный спектр коротковолновое поддерживает 2,6-30 МГц, короткие волны DSP ясна, и это не так легко отклонить частот и каналов. Модуль использует четыре светодиодный трубки для отображения частоты каждого диапазона в режиме реального времени. Компактный и удобный. Это идеальный модуль для высококлассных радиоприемников DIY. Антенна AM этого модуля использует индуктивность I-shaped 220uH в качестве простой AM антенны. Пользователь может заменить его магнитной антенной стержня (220-420uH), что делает AM/SW диапазон сигнала, получающего чувствительность, лучше и легче получить


Описание модуля и кнопки:
Кнопка FM: нажмите в течение короткого времени, чтобы переключиться на другой прием FM диапазона (64-87 МГц, 87-109 МГц, 112-135 МГц, шаг 100 кГц), длительное нажатие> 2S для отключения звука, модуль не будет выдавать звук, повторите Длительное нажатие, чтобы отключить звук.
AM кнопка: короткое нажатие для переключения на AM прием (504-1710 кГц, шаг 9 кГц), длительное нажатие> 2S для уменьшения громкости.
Кнопки SW: ненадолго зажмите кнопку, чтобы переключиться в SW разных диапазон приема (2,3-30 МГц поделены на 25 полос, шага 5 кГц), нажмите и удерживайте кнопку> 2S для увеличения громкости.
Кнопка FM/AM: нажмите две кнопки одновременно> 2S, чтобы включить/выключить светодиодный дисплей.


Меры предосторожности перед использованием
1. Когда модуль подключен к антенне и источнику питания, обратите внимание, чтобы проверить диапазон напряжения источника питания и положительный и отрицательный электрод перед включением. Рабочее напряжение этот модуль 3,7-5,2 V, а максимальное напряжение не должна превышать, в противном случае модуль будут сжигаться. Рекомендуется использовать батареи или трансформаторы с железным сердечником + чипы регулятора напряжения 7805 для питания. Старайтесь не использовать импульсные источники питания. Большинство EMI импульсных источников питания вызовет большое помехи в полосе AM/SW, что может привести к отказу от приема радиоприемников в радиорежиме. Феноменом.
2. Если пользователям нужен внешний аудио усилитель мощности, лучше не использовать Цифровые усилители класса D, которые также будут мешать режиму радио. Попробуйте использовать линейный аудио усилитель мощности.
3. Модуль по умолчанию переходит в режим приема радио FM, когда модуль включен. Вы можете искать радиостанцию, регулируя настройки потенциометра. Значение отображения частоты будет следовать за изменением и отображением текущей частоты. Если текущий fm-канал стерео, зеленый индикатор «STERO» загорается. Модуль может быть непосредственно подключен к внешнему динамику 3 Вт 4 Ом или 8 Ом (Примечание: попробуйте использовать аккумулятор большой емкости для питания внешнего динамика, чтобы избежать нестабильного напряжения батареи из-за чрезмерного громкости и эффекта воспроизведения звука).
4. Катушка антенны модуля AM использует индуктивность I-shaped 220uH как простая антенна AM (вы также можете получить много единиц, вам нужно увидеть, есть ли помехи от местного сигнала. Если помехи большие, вы не сможете получить станцию). Пользователь может заменить его магнитной антенной (220-420uH). Антенна магнитного стержня должна быть далеко от модуля, насколько это возможно, так что чувствительность сигнала AM/SW диапазона приема лучше и прием проще. Для получения подробной информации обратитесь к схеме подключения.
5. Антенна в основном отвечает за получение радиоволн из космоса. Согласно правилу выбора антенны, длина антенны максимально приближена к длине волны 1/4 принимающей частоты. Например, для получения радиостанции 100 МГц Идеальная длина антенны L = (скорость волны/частота) /4 = 300000000/100000000 = 75 см. Рекомендуется использовать хлыстовую антенну, предназначенную для fm-радио длиной 75 см
