Высокое качество стерео кодер монтажная плата кодер для fm-вещания, FM PLL передатчики с пилотной синхронизацией, RDS вход, MPX

Вы будете поражены качеством трансляции этого стереонакодера. Он обеспечивает чрезвычайно чистую и сбалансированную стереотрансляцию для fm-приложений. Этот модуль цепи похож на полупрофессиональное устройство для fm-вещания. Стерео кодированный сигнал также включает в себя сигнал пилотного тона 19 кГц. Таким образом, стереофоническая информация и предупреждающий светильник стерео вещания включены в радиоприемники и профессиональные тюнеры. Это также позволяет идентифицировать вашу трансляцию как стерео-станцию в автоматическом сканировании тюнеров.

В этом кодировщике доступны процессы обработки аналоговых и цифровых сигналов. Таким образом, этот кодировщик имеет компактную удобную для пользователя структуру, которая обеспечивает высококачественную трансляцию. Этот стереокодер имеет действительно хорошее качество звука. Вы можете улучшить свою fm-трансляцию на профессиональный уровень вещания с этой низкой ценой и высокой производительностью coder. Для этой цели вам не нужно много тратить на профессиональные устройства.

На энкодере доступен выход пилотной синхронизации 19 кГц. Благодаря этому выходу вы можете синхронизироваться с RDS кодерами или внешними устройствами. Подключив сигнал кодера RDS к входу RDS, вы можете объединить сигнал RDS с закодированным стереозвуком на этой цепи. Таким образом, вы можете напрямую подключить сигнал, содержащий сигнал MPX и RDS к передатчику. Этот вход также совместим с нашимМодуль кодировщика RDS.

Вы можете выбрать трансляцию как моно или стерео с помощью кнопки на цепи. Вы также можете выбрать различные режимы для улучшения разделения каналов.

Этот стереонакодер может использоваться вместе сМодуль цепи ограничителяТам, где предоставляется полный предварительный акцент, для дальнейшего улучшения качества трансляции и обеспечения совершенно хорошей трансляции.

Этот модуль цепи Подходит для преобразования моно fm-передатчиков в стерео fm-передатчики.

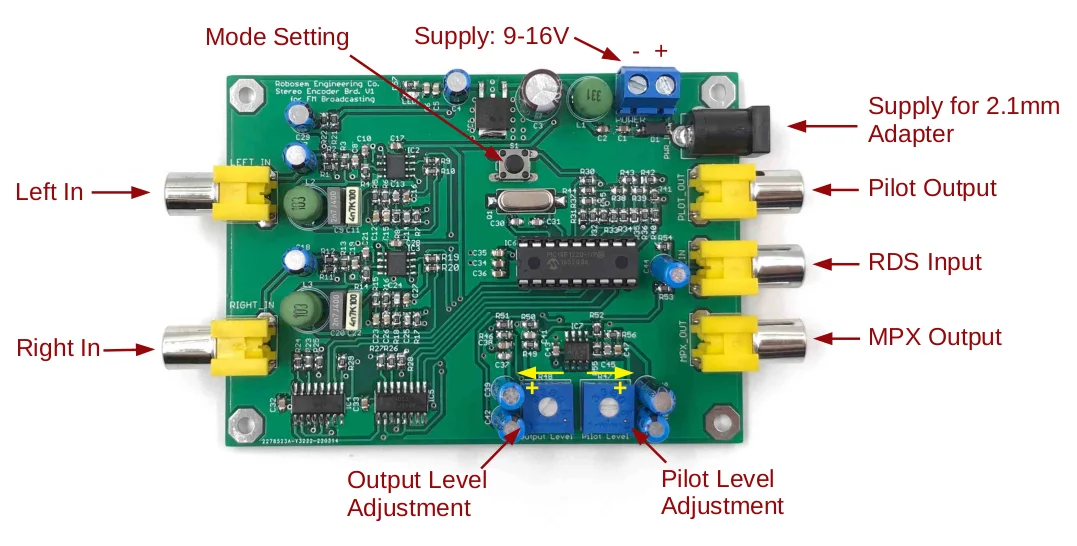

Выделенные Особенности

-Низкий уровень шума и низкий уровень искажений,

-Разделение каналов высокое,

-Регулировка уровня пилот тона,

-Регулировка уровня выходного тона,

-19 кГц пилот синхронизации выход для внешних устройств, RDS кодеров

-RDS вход

-Выбор режима моно/стерео,

-Компактная конструкция,

-Разъем RCA для входов и выходов,

-2,1 мм вход для адаптера питания,

-Защита от обратной подачи.

Технические характеристики:

-Поставка: 9 - 16 В

-Отношение сигнал/шум: >70 дБ

-Разделение каналов: >54 дБ @ 1 кГц

-Отказ от субперевозчика: >62 дБ

-Звук 19 кГц отказ: 40 дБ

-Частота дискретизации пилота: 1843 МГц (19 кГц x 97)

-Частота дискретизации: 1,843 МГц (38 кГц x 48,5)

-Синхронизация пилота. Выход: TTL 0-5 В

-Макс. Входное напряжение аудио: 5 В pp (1,75 В rms)

-Пилот-сигнал уровня: 0-0,5 V pp (линейный регулируемый)

-Выход напряжения коэффициент усиления антенны: 0-1,5 (линейный регулируемый)

-Сопротивление аудиовхода: 2 кОм

-Входное сопротивление RDS: 1 кОм

-MPX Выходное сопротивление: 0,5 ком

-Синхронизация пилота. Выходное сопротивление: 10 кОм

Инструкции по применению:

*Пилот уровня регулировки: пилот уровень должен быть установлен на 10% от общей суммы отклонение (75 кГц). Например, если звуковой сигнал Уровень 1 V pp, набор пилота на уровне до 0,1 V pp (эта Регулировка линейный, Макс около 0,5 V pp).

*Регулировка выходного уровня (усиление): по возможности рекомендуется устанавливать высокий выходной уровень и регулировать более низкую чувствительность на передатчике/возбудителе (не устанавливать низкий выходной уровень и регулировать высокую чувствительность). Этот метод дает лучшее соотношение S/N.

*Регулировка выходного уровня не влияет на соотношение сигнал «Пилот-аудио».

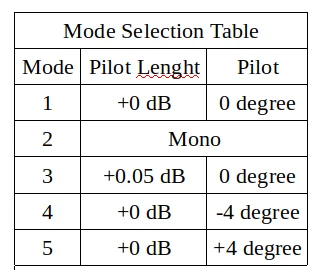

*Выбор режима: пожалуйста, нажмите и удерживайте кнопку до тех пор, пока изменение режима не будет указано акустическим сигналом (количество звуков указывает на набор режимов). Набор режимов сохраняется во внутренней памяти. Режим 1-это режим по умолчанию, и рекомендуется. Режим 2 предназначен для моно-операции. Режимы 3,4 и 5 могут обрабатывать переходные режимы в некоторых случаях и улучшать Разделение каналов. Режимы 3,4 и 5 не имеют причин для неспециалистов, не беспокойтесь об этом.

*Этот стереокодировщик не включает блок предварительного эмаза. С этим стереофоническим кодером, вы можете обеспечить идеальную трансляцию сКлипер/компрессор/ограничитель модуль цепиТам, где сделан предварительный акцент.
