Во-первых, параметры чипа

1. Ядро процессора

* ARM Cortex A7 двухъядерный @ Max.1.3 ГГц

-32кб L1 i-cache, 32кб L1 d-cache

-256 КБ кэш L2

-Поддержка NEON/FPU

2. Кодирование видео

* Основной профиль H.265, кодирование уровня 4,1

* H.265 Основной профиль, уровень 4,1 декодирование

* H.264 Baseline/Main/High Profile Level 4,2

* H.264 Baseline/Main/High Profile Level 4,2 декодирование

* MPEG-4 SP, L0 ~ L3/ASP L0 ~ L5 декодирование

* Базовая кодировка MJPEG/JPEG

3. Производительность обработки видео кодирования

* H.264/H.265 и JPEG многобитный потоковый кодек Производительность:

-4x1080p @ 15fps H.265/H.264 + 4xD1@15fpsH.265/H.264

+ 4x1080p @ 15fps H.265/H.264 декодирование + 4x1080p @ 2fps JPEG кодирование

-4x720p @ 30fps H.265/H.264 + 4xD1 @ 30fps H.265/H.264

+ 4x720p @ 30fps H.265/H.264 декодирование + 4x720p @ 2fps JPEG кодирование

* Поддержка CBR/VBR/FIXQP/AVBR/QPMAP пять режимов контроля скорости

* Скорость вывода до 40 Мбит/с

* Поддержка кодирования по региону интересов (ROI)

* Поддержка цветопередачи серого цвета

4. Интеллектуальная видеоаналитика

* Интегрированный Интеллектуальный двигатель ускорения анализа, Поддержка интеллектуального обнаружения движения, Защита периметра, видеодиагностика и другие интеллектуальные аналитические приложения

5. Обработка видео и графики

* Поддержка de-interlace, заточка, 3D denoising, динамическое усиление контрастности, обработка мозаики и другая Предварительная и почтовая обработка

* Поддержка видео, графическая Выходная защита от мерцания

* Поддержка видео 1/15 ~ 16x зум

* Поддержка графического зума 1/2-2x

* Поддерживает 4 зоны окклюзии

* Поддерживает укладку OSD узлов в восьми регионах

6. Аудио кодек

* Аппаратная реализация многопротокол аудио кодирования, поддержка ADPCM, G.711, G.726

* Программное обеспечение для достижения нескольких протоколов аудио кодека

7. Двигатель безопасности * аппаратная реализация AES/DES/3DES шифрование и алгоритм дешифрования

8. Видео интерфейс

* Интерфейс ввода видео

-Поддерживает два 8-битный интерфейсы или один 16-битного интерфейса

-Каждый 8-битный порт поддерживает 108/144 МГц четыре d1/960h мультиплексирующие входы с временным делением, поддержка 8xD 1/8x960H видеовходы в реальном времени

-Каждый 8-bit интерфейсом поддерживает 144/148.5 МГц двухканальный 720P TDM вход, который поддерживает 4x720p @ 30fps видео в режиме реального времени вход

-Каждый 8-bit интерфейсом поддерживает 148,5 МГц dual-край забора или 297 МГц single-край забора для того чтобы достигнуть четырехканальный 720p TDM вход, который поддерживает 8x720p @ 30fps видео в режиме реального времени вход

-Каждый 8-разрядный порт поддерживает 148,5 МГц Bt.1120 Y/C интерконверсии режим и поддерживает 2x1080p @ 30fps видео в режиме реального времени вход

-Каждый 8-bit интерфейсом поддерживает два канала 1080p времени-мультиплексный входного сигнала через 148,5 МГц dual-край забора или 297 МГц single-край забора, который поддерживает 4x1080p @ 30 кадров в секунду видео вход в реальном времени

-16-битного интерфейса поддерживает 148,5 МГц Bt.1120 стандартном режиме и поддерживает 1x1080p @ 60fps в режиме реального времени видео вход

* Интерфейс вывода видео

-Поддерживает один HDMI 1.4B HD выходной порт, с максимальным выходом 3840x2160 @ 30fps

-Поддерживает один выходной порт VGA HD с максимальным выходом 1080p @ 60fps

-Поддерживает два независимых HD выхода каналов (DHD0 и DHD1) и может быть выход через любой HD порт (HDMI и VGA)

-DHD0 поддерживает выход 16 экранов, до 3840x2160 @ 30 кадров в секунду

-DHD1 поддерживает выход 16 экранов, до 1080P @ 60fps

-Поддерживает один выходной интерфейс CVBS sd

-Поддерживает три графических слоя полноэкранного графического интерфейса ARGB1555 или ARGB8888 для двух HD каналов и одной дорожной карты

-Поддерживает два слоя аппаратной мыши в формате ARGB1555 и конфигурируемом формате ARGB8888 с максимальным разрешением 256x256

9. Аудио интерфейс

* 3 однонаправленный I2S/PCM порты

-Два входа, поддержка 16 сложных входов

-Один выход, поддержка двухканального выхода

-Поддержка 16-битного голосового ввода и вывода

10. Сетевые интерфейсы

* 1 гигабитный Ethernet порт

*-Поддерживает режимы интерфейса RGMII, RMII и MII

*-Поддерживает половину или полный дуплекс на 10/100 Мбит/с

*-Поддерживает полный дуплекс 1000 Мбит/с

*-Поддерживает TSO, чтобы уменьшить нагрузку на ЦП

11. Периферийные интерфейсы

* Поддерживает два порта SATA3.0

-Поддерживает функцию PM

-Поддержка подключения

* 2 хост-интерфейса USB 2,0, поддержка функции концентратора

* 3 интерфейса UART, один из которых поддерживает 4 линии

* 1 SPI интерфейс, поддержка 2 чипов

* Поддерживает один ИК-интерфейс

* Поддерживает один интерфейс I2C

* Поддержка нескольких интерфейсов GPIO

12. Интерфейс памяти

* 1 16 бит DDR3 SDRAM интерфейс контроллера

-Максимальная частота составляет 933 МГц

-Поддерживает функцию ODT

Максимальная емкость: 1 Гб

-Поддерживает автоматическое управление питанием

* Интерфейс SPI NOR/NAND Flash

− 1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2, и 4-провод SPI, ни/NAND флэш-память

-Две флеш-чипы, которые могут быть подключены к различным типам вспышки

-Для SPI NOR flash, каждый чип поддерживает максимальную емкость 64 Мб

-Для SPI NAND flash, каждый чип поддерживает максимальную емкость 512 Мб

-SPI NAND flash поддерживает Размер страницы 2 Кб/4 Кб

-SPI NAND flash поддерживает 8 бит/1 Кбайт ECC и 24 бит/1 Кбайт ECC

* Встроенный 4 КБ BootROM и 16 КБ SRAM

13. Независимый источник питания RTC

* RTC может самостоятельно питаться от батарей

* Возможность загрузки от SPI NOR Flash, SPI Nand Flash или eMMC

14. Можно настроить несколько режимов загрузки

* Поддерживается bootom

* Поддерживает загрузку от SPI или Flash

* Поддержка загрузки от SPI NAND Flash

15. SDK

* Набор разработки на основе Linux-3.18 доступен

* Аудио кодеки библиотеки для различных протоколов

* Обеспечивает h.265 /H.264 высокую производительность ПК декодирования библиотеки

16. Физические характеристики чипа

* Энергопотребление

-2,0 Вт Типичное энергопотребление

-Поддерживает Многоуровневое управление энергопотреблением

* Рабочее напряжение

-Основной напряжение 0,9 V

-Процессор напряжение 1,0 V

-Ввода-вывода напряжение 3,3 V

-DDR3 SDRAM (синхронное динамическое ОЗУ) интерфейс напряжение 1,5 V

* Инкапсулированный

-RoHS, TFBGA

-Расстояние между штифтами: 0,65 мм

-15mmx1 размер 5 мм посылка

* Рабочая температура: 0 ~ 70 ℃

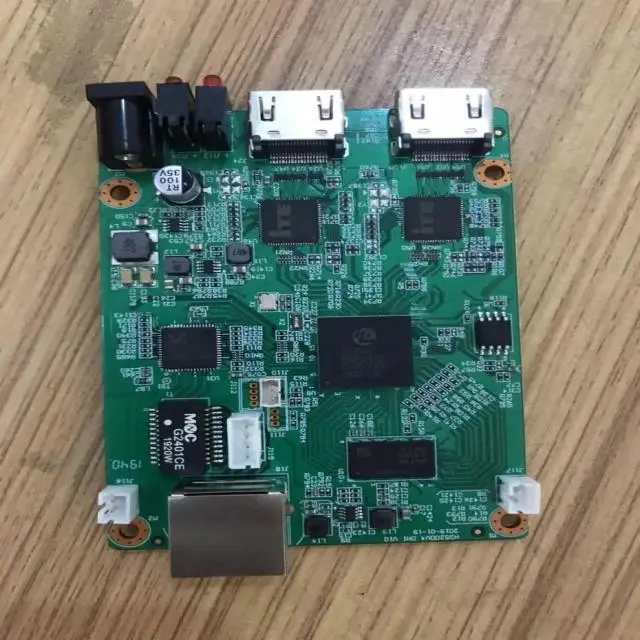

Во-вторых, физические параметры основной платы

* Размер: 67*93 мм

* 4 Гб DDR3

* 128 МБ или вспышка

Три, основная плата защищены интерфейс и схема цепи

* 12 В постоянного тока порт питания * 1

* Индикатор состояния * 4

* Входной порт HDMI * 2

* RJ45 гигабитный сетевой порт * 1

* Последовательный порт отладки (3pin) * 1

* TTL Серийный порт (3pin) * 1

* Резервный порт USB (4pin) * 1
