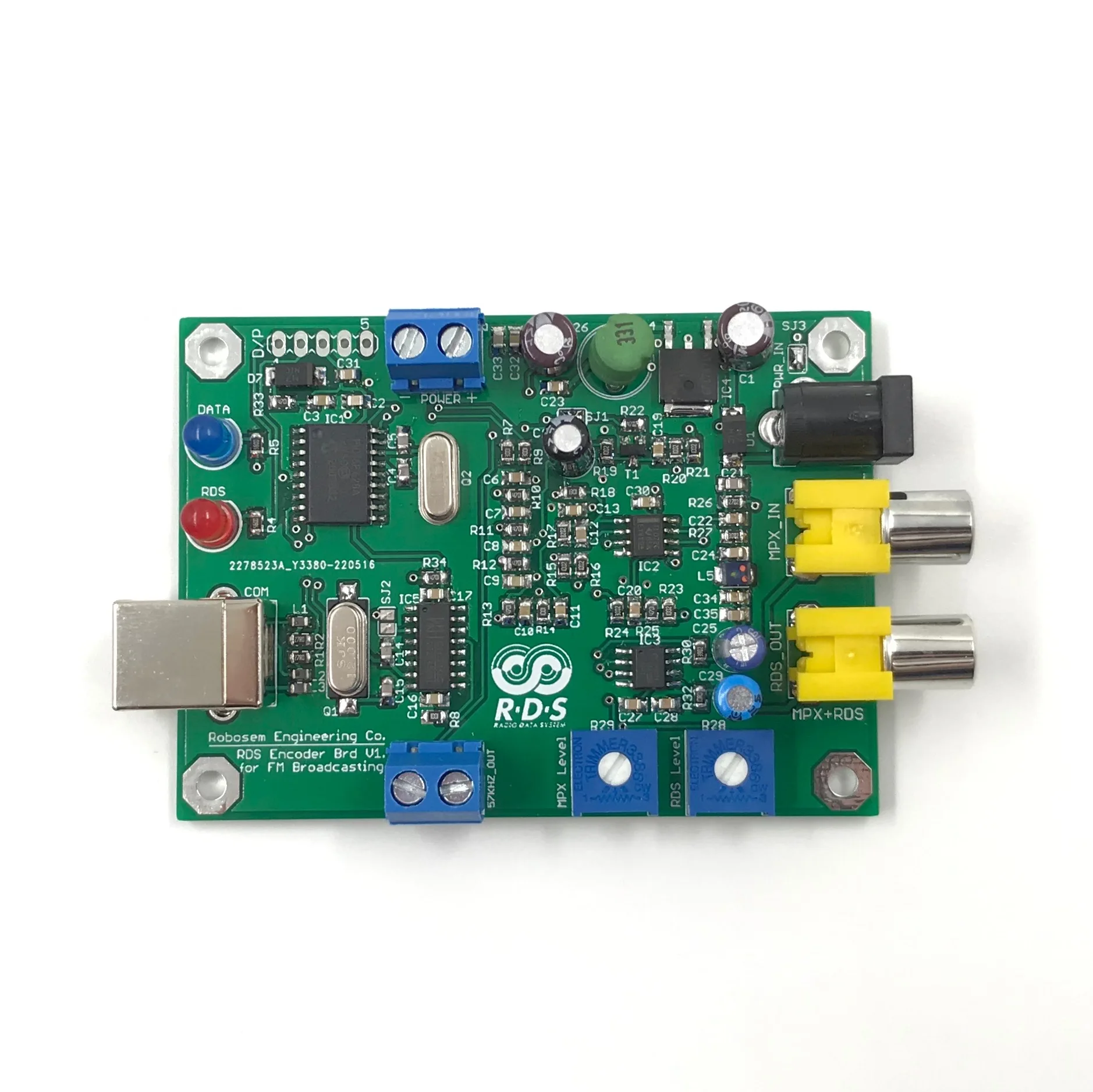

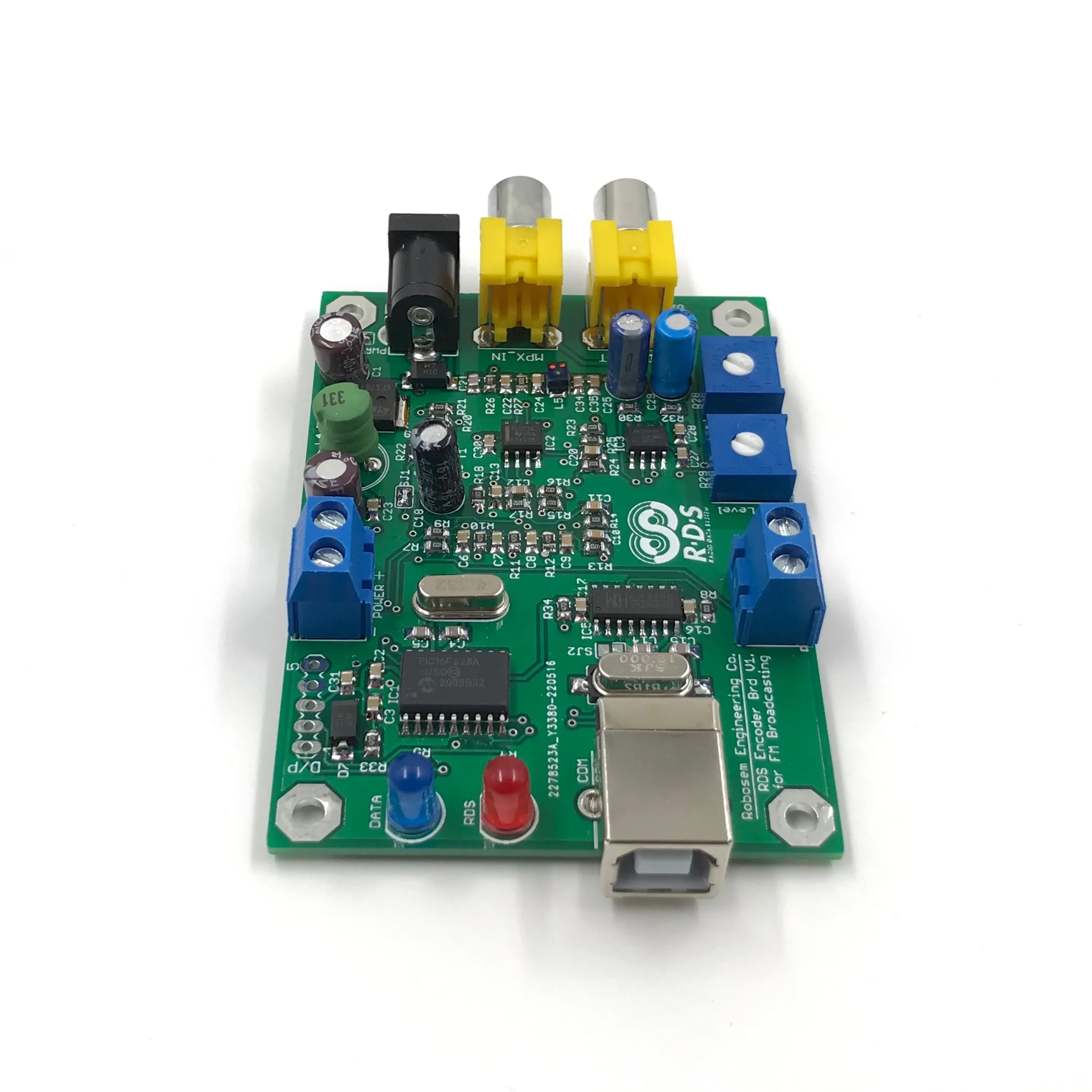

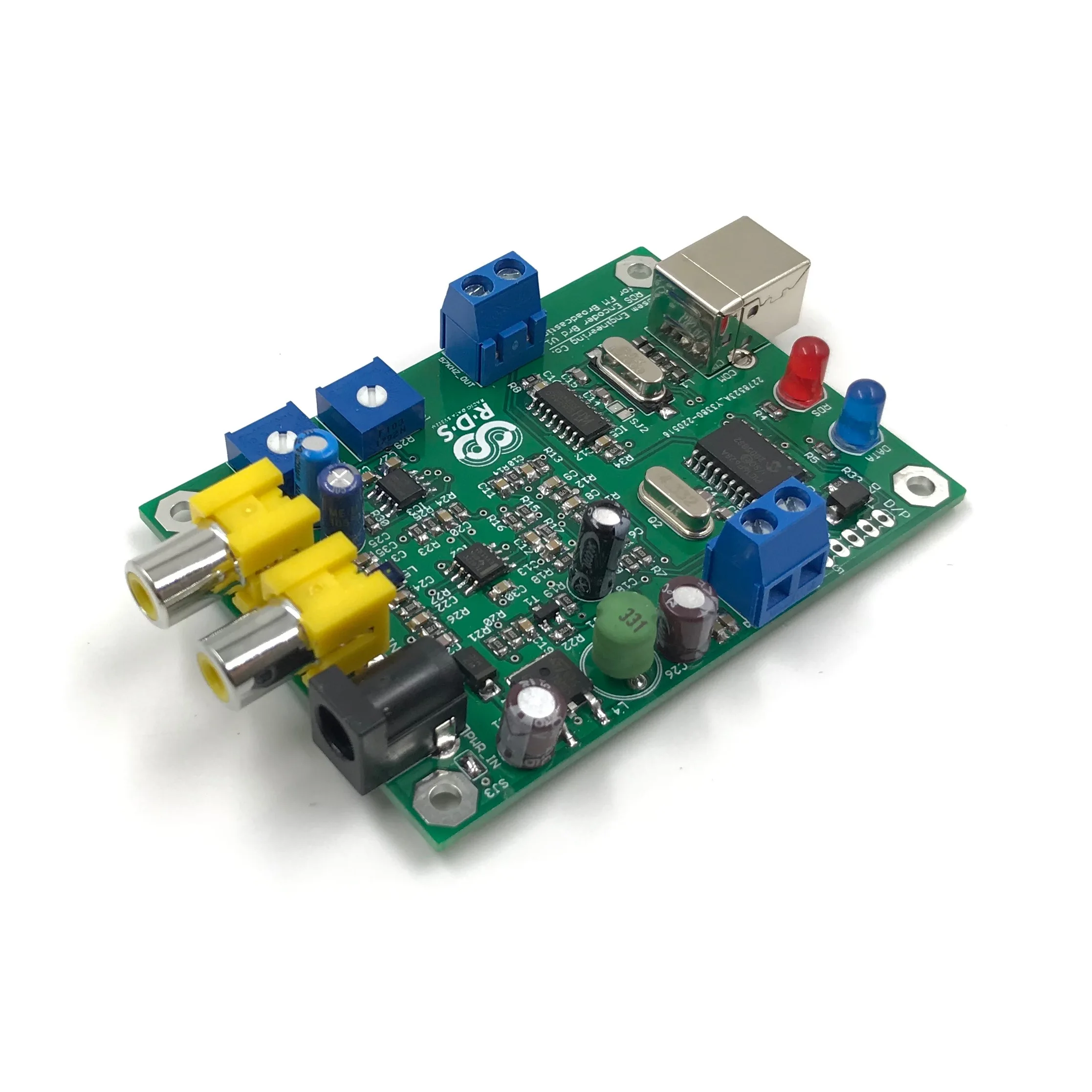

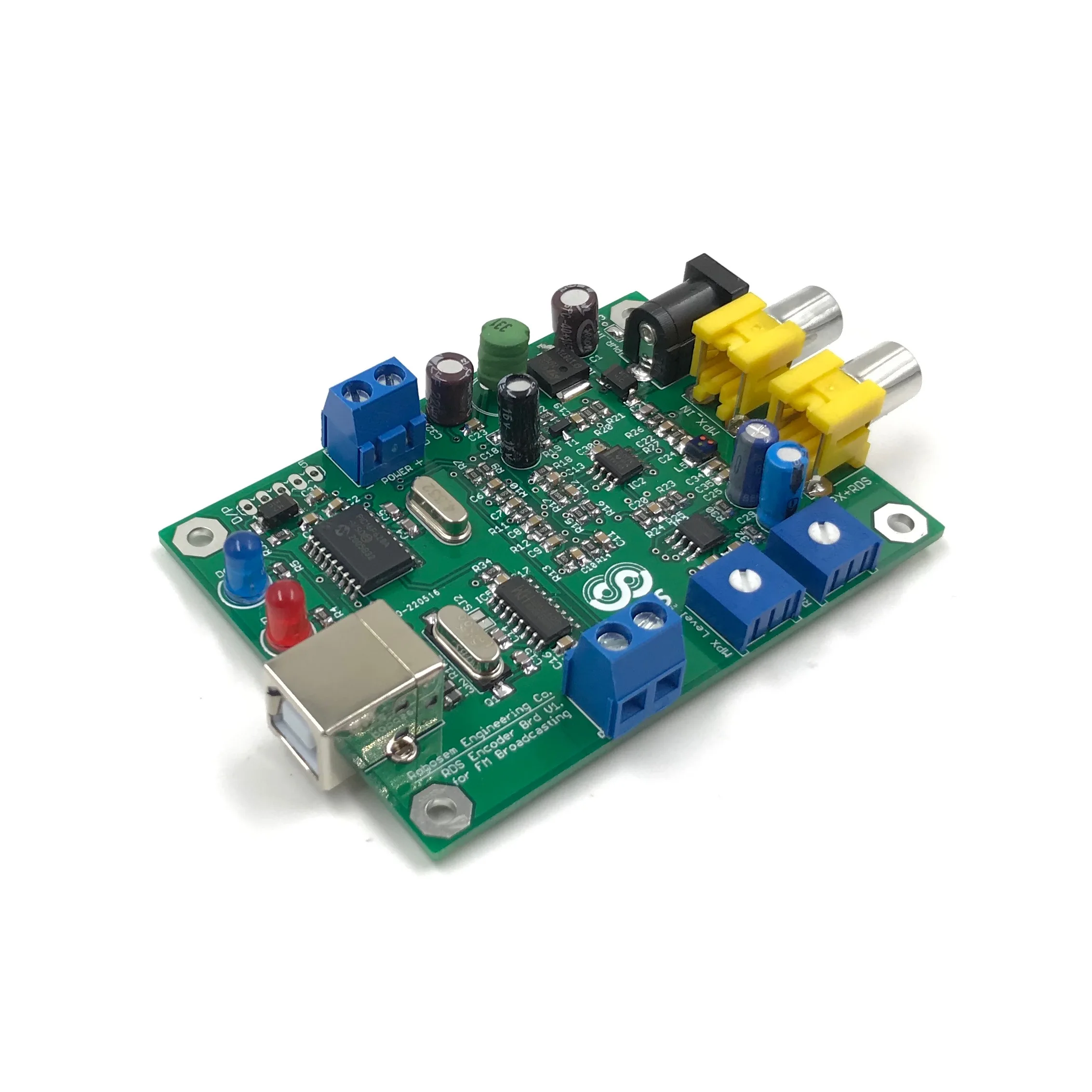

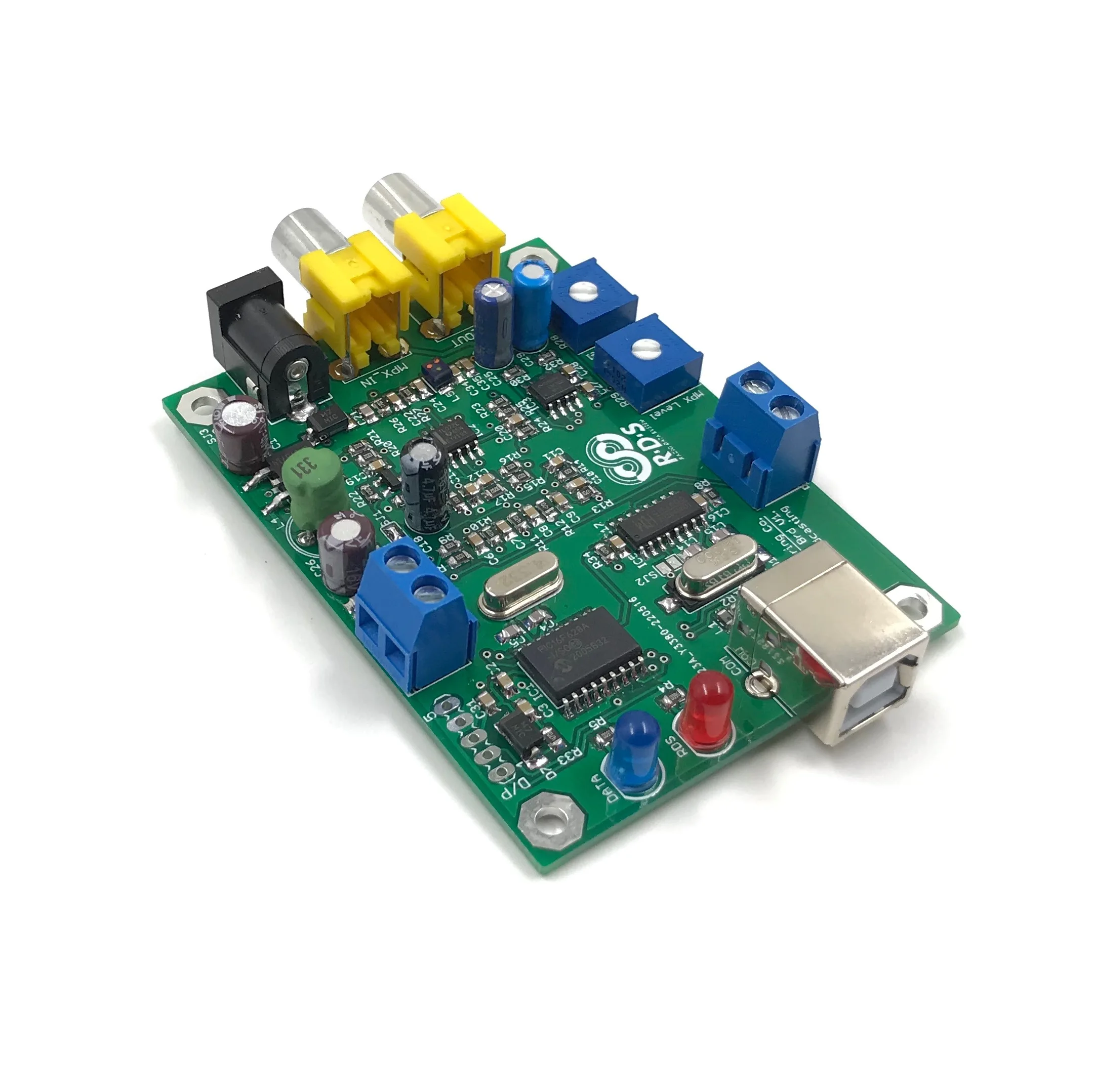

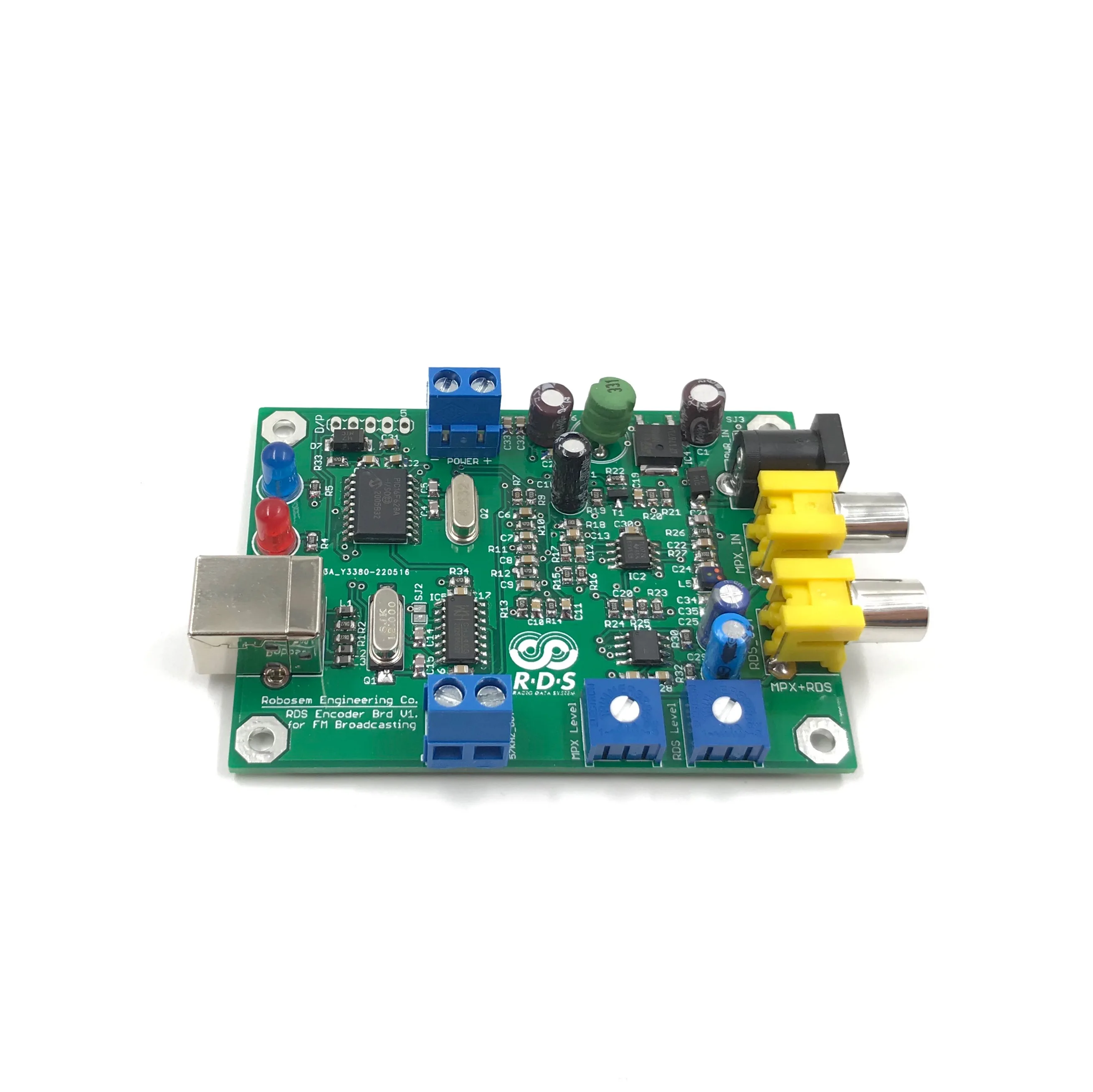

Печатная плата RDS кодировщика модуль модуля MonRDS для FM PLL передатчика радиостанции

Печатная плата RDS кодировщика модуль модуля MonRDS для FM PLL передатчика радиостанции

RDS кодировщик монтажная плата модуль для FM PLL передатчик радио вещания станции PS RT PTY DI TP TA MS стерео кодировщик MPX вещания

RDS Encoder является эффективным решением на основе протокола для радиостанций, чтобы иметь возможность общаться и делиться информацией со слушателями. Этот кольцевой модуль RDS является недорогим и удобным для пользователя, поддерживает все широко используемые RDS-протоколы. Этот модуль цепи обеспечивает надежную, компактную структуру и функциональность с его алгоритмом обработки сигналов и предлагает недорогое решение от пользователей-любителей до крупномасштабных радиостанций RDS.

Этот кольцевой модуль RDS поддерживает как статическую, так и динамическую передачу данных. Передача данных осуществляется через Протокол USB. На модуле есть вход MPX и выход RDS Encoder. MPX аудио сигнал и RDS сигнал легко сочетаются с этим модулем. Другой вариант-использовать только выход RDS. Выходной уровень MPX и уровень RDS можно регулировать с помощью trimpots на модуле цепи.

Программное обеспечение для RDS очень полезно и просто. Все общие форматы данных RDS поддерживаются программным обеспечением и совместной схемой. Программное обеспечение полностью бесплатное.

Основные характеристики

-Статическое и динамическое кодирование FM RDS,

-Динамические PS, прокрутка, разборка, запланированные сообщения, фиксированные сообщения,

-PI, PS, прокрутка PS, RT, PTY, DI, TP, TA, M/S сообщения,

-Текст температуры,

-Теперь проигрываем текст,

-Время и дата,

-Интерфейс связи USB,

-Вход и выход RCA,

-Данные могут храниться во внутренней памяти,

-Синхронизация 57 кгц для внешних устройств,

-Низкий уровень шума,

-Защита от обратной поставки,

-Возможность поставки с адаптером.

-Компактный дизайн,

-Низкая стоимость,

Поддерживаемые услуги RDS

-PI: идентификация программы,

-PS: программный сервис (динамический или статический),

-RT: Radiotext, (динамический или статический)

-PTY: тип программы,

-DI: идентификация декодера,

-TP: Программа дорожного движения,

-TA: уведомление о дорожном движении,

-M/S: Музыка/речь,

Технические характеристики

-9-16 В питания,

-Потребление тока 20 мА,

-Отношение S/N: >70 дБ,

-Синхронизация 57 кГц: TTL 0-5 В,

-Макс. Входное напряжение аудио: 4 Vpp,

-Регулировка уровня RDS: до 25%,

-Размеры: 94,5x58x15 мм.

Посылка в комплекте

-Модуль цепи RDS,

-Программное обеспечение и драйвер CD.

Инструкции по применению

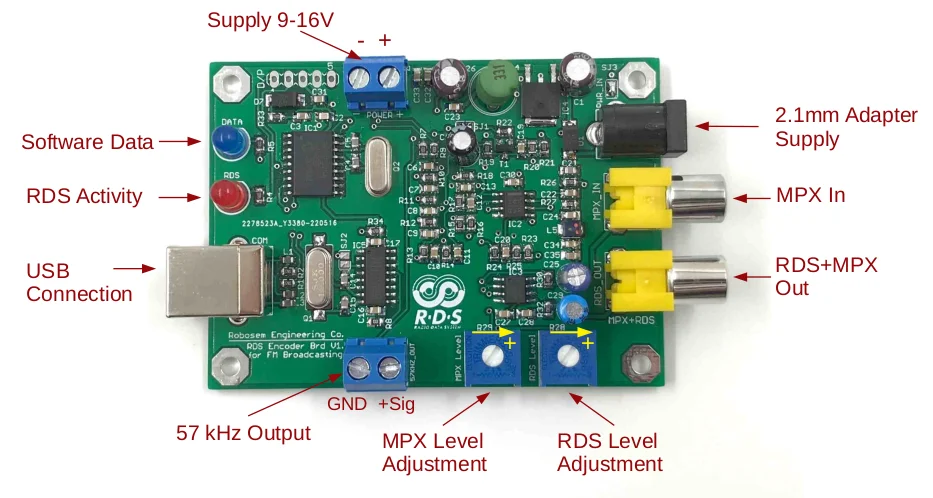

*Красный светодиод (с именем RDS) указывает на активность трансляции RDS. Синий светодиод (именованные данные) указывает на активацию данных, отправленных программным обеспечением.

*Увеличьте уровень MPX как можно больше без насыщенности. Убедитесь, что ваш источник сигнала имеет высокий коэффициент усиления, высокий выходной коэффициент дает более высокое отношение шума сигнала.

*Включите уровень сигнала RDS с максимальным количеством тримпота 25% в соответствии с уровнем MPX. Наша рекомендация заключается в том, чтобы установить коэффициент прироста более 10%. Увеличение коэффициента усиления RDS приводит к снижению значения S/N.

*Аудиосигнал, который вы подключаете к входу MPX, сочетается с RDS сигналом на цепи, и этот сигнал является выходным. Вы можете подключить этот выход непосредственно к передатчику.

*Другой вариант подключения-использовать выход RDS напрямую. Например, выход RDS может быть подключен к входу стереонакодера (Если ваш стереокодер поддерживает его).

*Выход синхронизации 57 кГц является необязательным для использования. С этим сигналом, он может быть синхронизирован с другими устройствами.

*Этот RDS модуль цепи совместим с нашим HQ стерео кодировщикМодуль,ОграничительМодуль иPLL fm-передатчик.

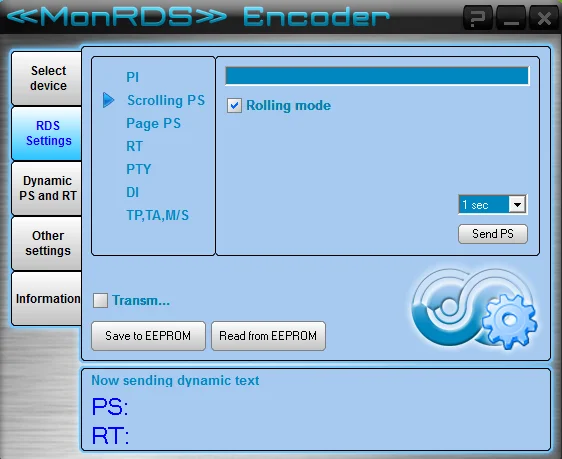

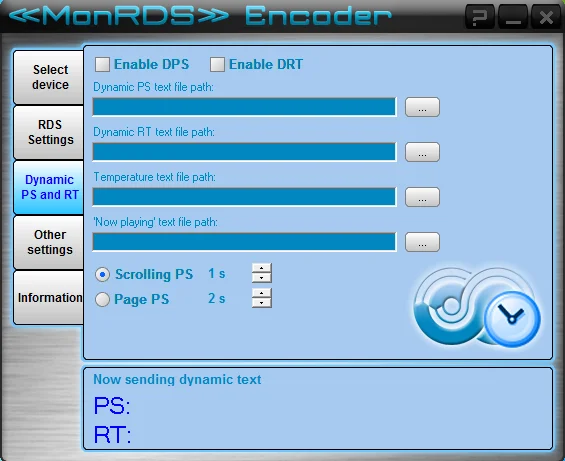

Программное обеспечение скриншоты
