Особенности:

Последняя и официальная плата HD-конвертера GBS8200.
Поддержка входного сигнала CGA/EGA/VGA/YUV
Поддерживает выход VGA (640x480, 800x600, 1024x768, 1360x768)
Автоматическое сканирование сигнала CGA/EGA/VGA (15 кГц, 24 кГц, 31 кГц)
YUV Компонентный сигнал автоматического сканирования (480i, 576i, 720i, 1080i, 480p, 576p, 720p, 1080p)
На экране (английский и китайский)
Поддерживает управление положением изображения и управление зумом изображения
Полностью цифровой 24-битный аналого-цифрового преобразователя с сердца ценителей 16,7 миллионов цвета для постепенного преобразования.
Поддерживает все типы мониторов VGA (CRT, LCD, PDP, проектор и т. д.)

Характеристики:

Входная мощность: 5VDC +/-0,5 v (2A)
Входной сигнал:
CGA/EGA
14,5 кГц-16,5 кГц
23,5 кГц-25,5 кГц
30,5 кГц-32,5 кГц
RGBHV: 30,5 кГц-32,5 кГц
VGA: 30,5 кГц-32,5 кГц
Ypbpr: 480p,576p,720p,1080p
Ycbcr: 480i,576i,720i,1080i
Выходной сигнал: VGA:640*480800*600,1024*768,1360*768
Управление пользователем:
Входной переключатель, увеличение изображения, положение изображения,
Разрешение выхода, регулировка коэффициента усиления RGB.

& Iexcl; ° меню и iexcl;± откройте меню OSD и введите.
& Iexcl; Вверх & iexcl;± вверх и увеличение.
& Iexcl; ° вниз/Авто & iexcl;± вниз и уменьшить.
Нажмите эту клавишу: Автоматическое сканирование сигнала CGA/EGA
Нажмите эту клавишу более 5 секунд и отпустите: система сброса
(Эта операция недопустима при открытии меню экранного меню)
& Iexcl; ° SW & iexcl;± входной сигнал переключателя Ypbpr/RGBS/RGBHV.
(Эта операция недопустима при открытии меню экранного меню)
& Iexcl; ° зажим sp & iexcl;± & iexcl;° зажим & iexcl;± пожалуйста, не & iexcl;& macr;t Отрегулируйте эту кнопку, за исключением того, что монитор имеет черный элемент или изображение обесцвечивания.
Для большего количества функций управления, пожалуйста, посмотрите на OSD для работы.
Нет сигнала на вашем мониторе
Пожалуйста, проверьте входные и выходные кабели, убедитесь, что все кабели подключены. И убедитесь, что питание включено.
Монитор показывает и iexcl;° нет сигнала и iexcl;±
Нажмите & iexcl;° SW & iexcl;± для переключения входного сигнала.
Вход не поддерживает
Когда ваш монитор отображает и iexcl; Вход ° не поддерживает & iexcl;±, возможно, вам нужно изменить на низкое разрешение.
Нажмите & iexcl;° вниз/Авто & iexcl;± более 5 секунд и отпустите. Разрешение сброса до 800*600.
Изображение не полностью на экране
Введите меню для настройки положения изображения и зума.
Изображение встряхнуть или заморозить
Нажмите & iexcl;° вниз/Авто & iexcl;±, система автоматически сканирует входной сигнал и восстанавливает изображение.
Есть черный элемент на экране, или все экран слишком черный, или изображение обесцвечивание
Пожалуйста, отрегулируйте & iexcl;° зажим sp & iexcl;± и iexcl;° зажим st & iexcl;±, пожалуйста, держите & iexcl;° зажим st & iexcl;± менее & iexcl;° зажим sp & iexcl;±.
Мы предлагаем & iexcl;° Clamp st & iexcl;± SET & iexcl;° 03 & iexcl;± , & iexcl;° Clamp sp & iexcl;± SET & iexcl;° 04 & iexcl;±.
Цвет изображения не правильный
Пожалуйста, настройте RGB VR.
Цвет: зеленый
Размер: 117*100*20 мм
Длина кабеля: 50 см

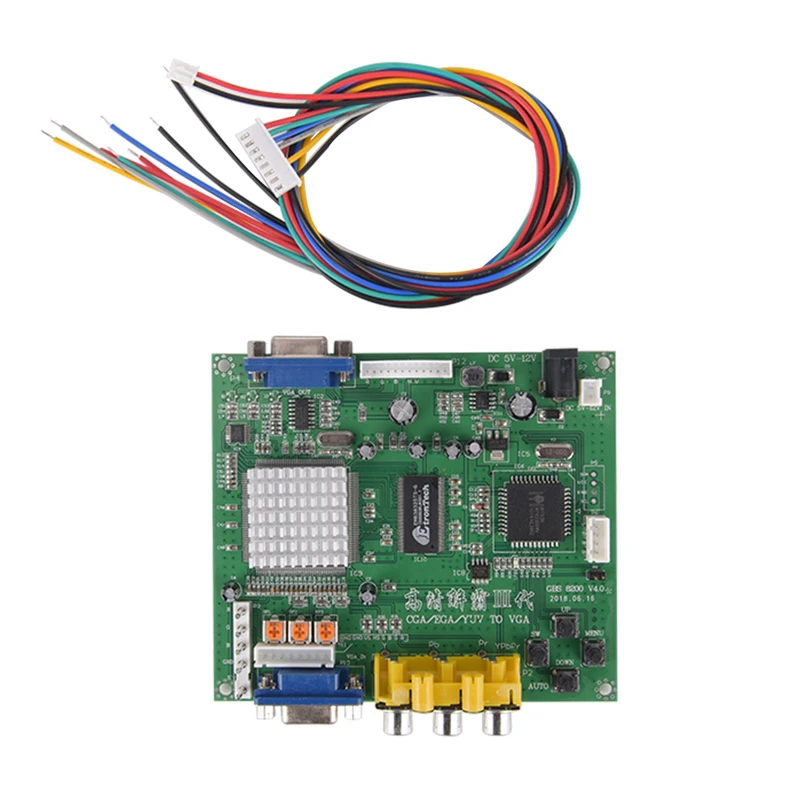

Посылка включает в себя:

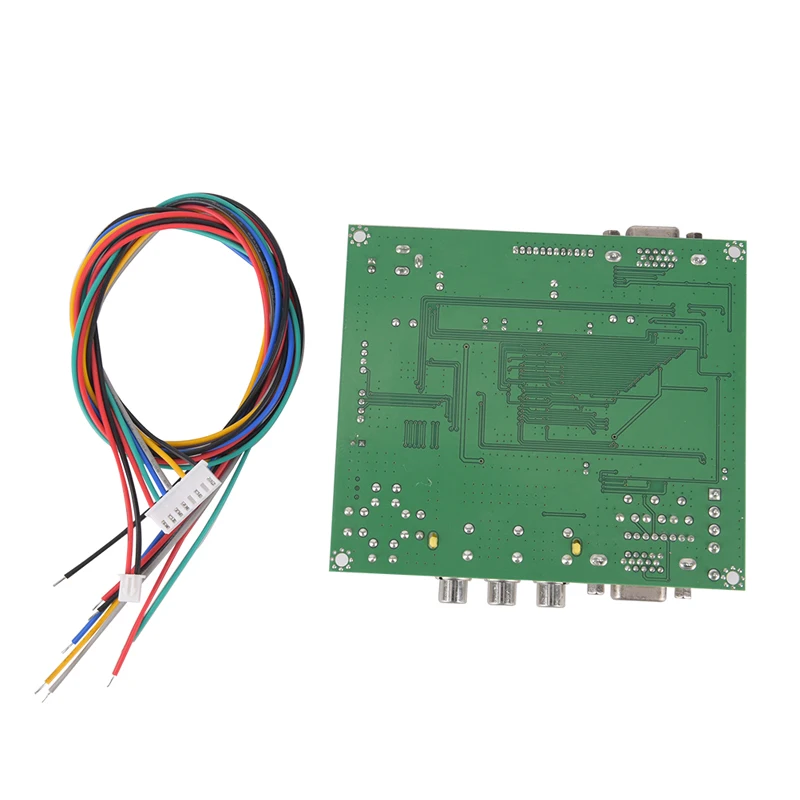

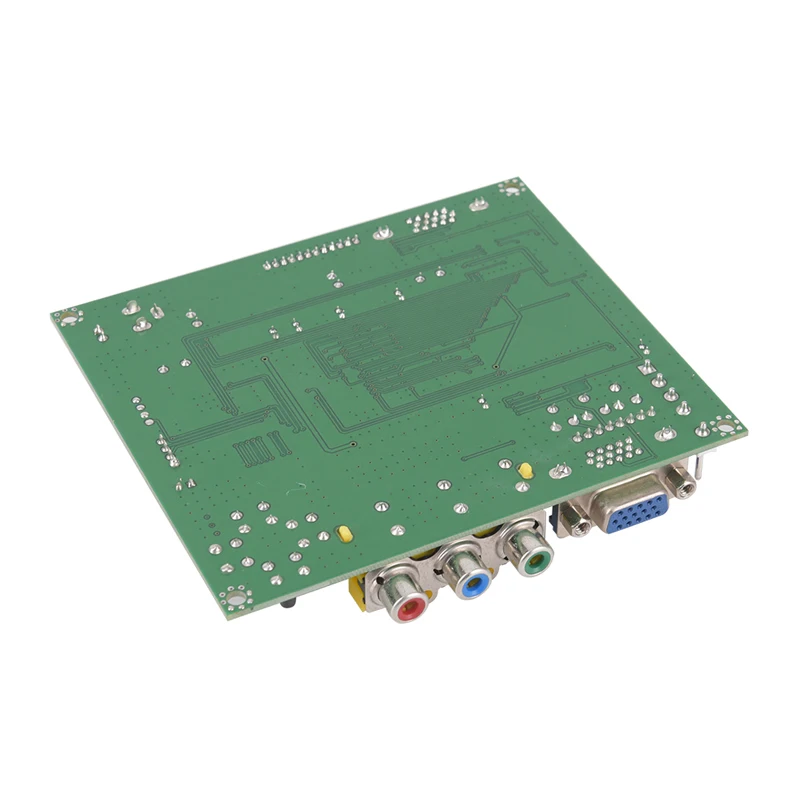

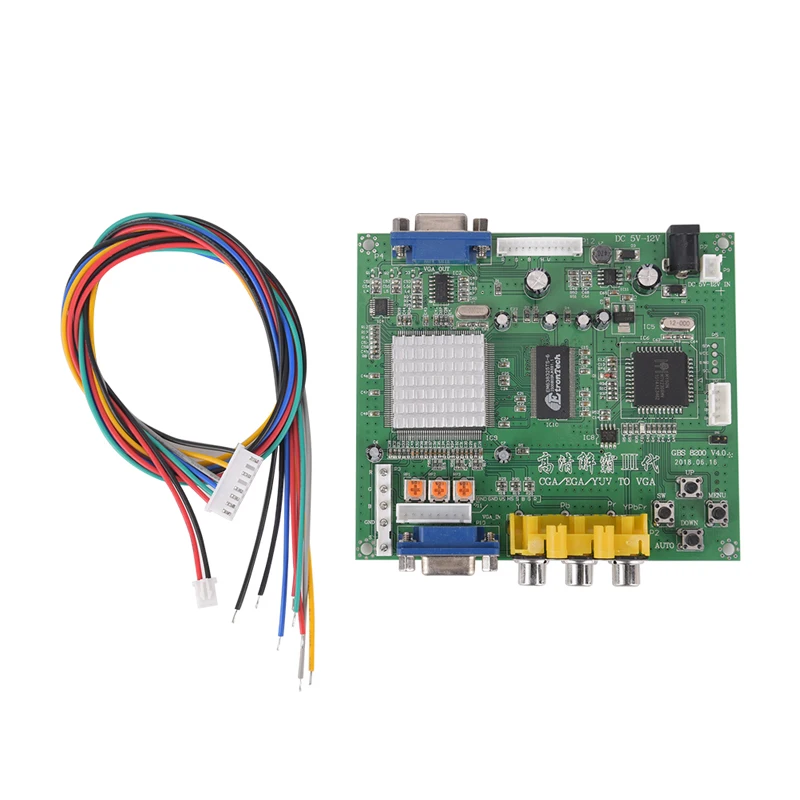

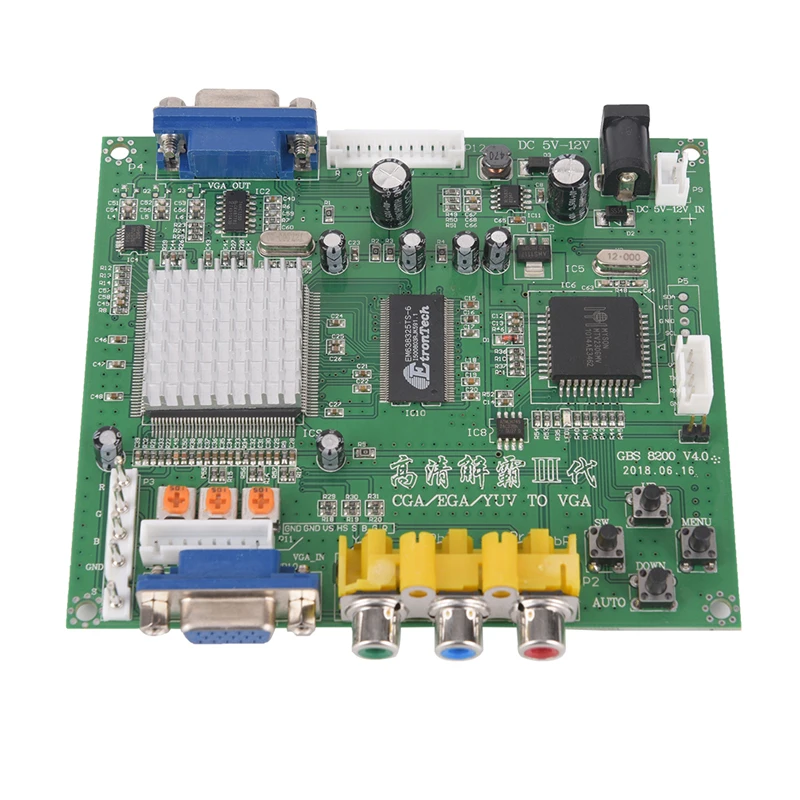

1 шт. x плата конвертера GBS8200

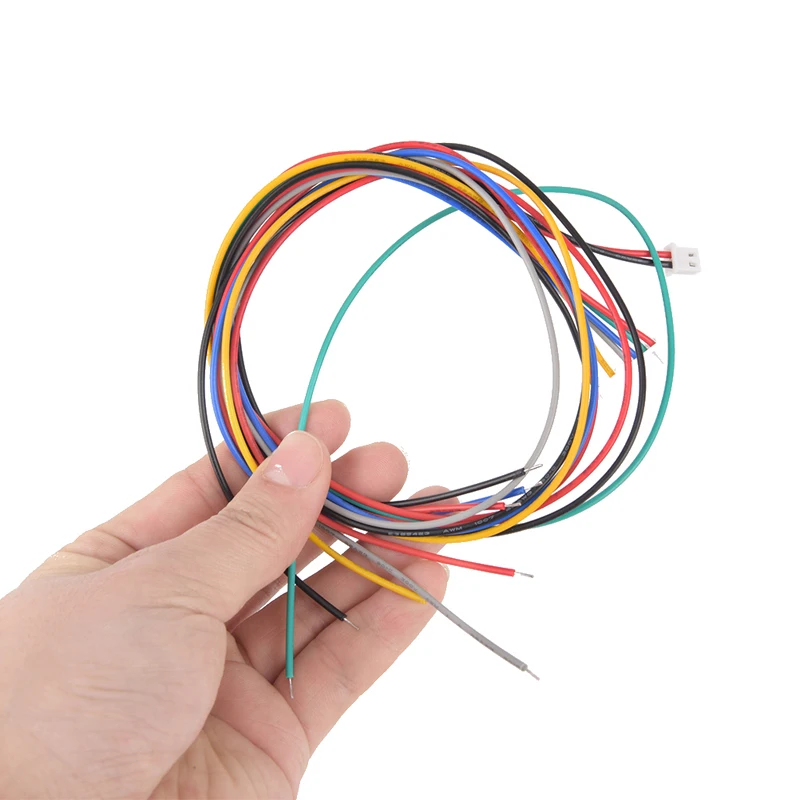

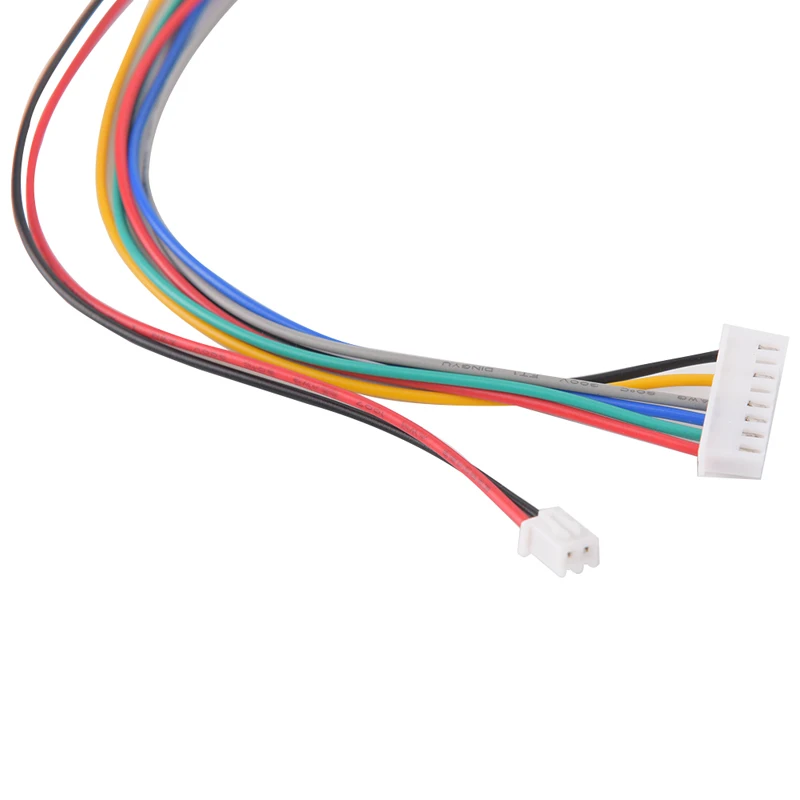

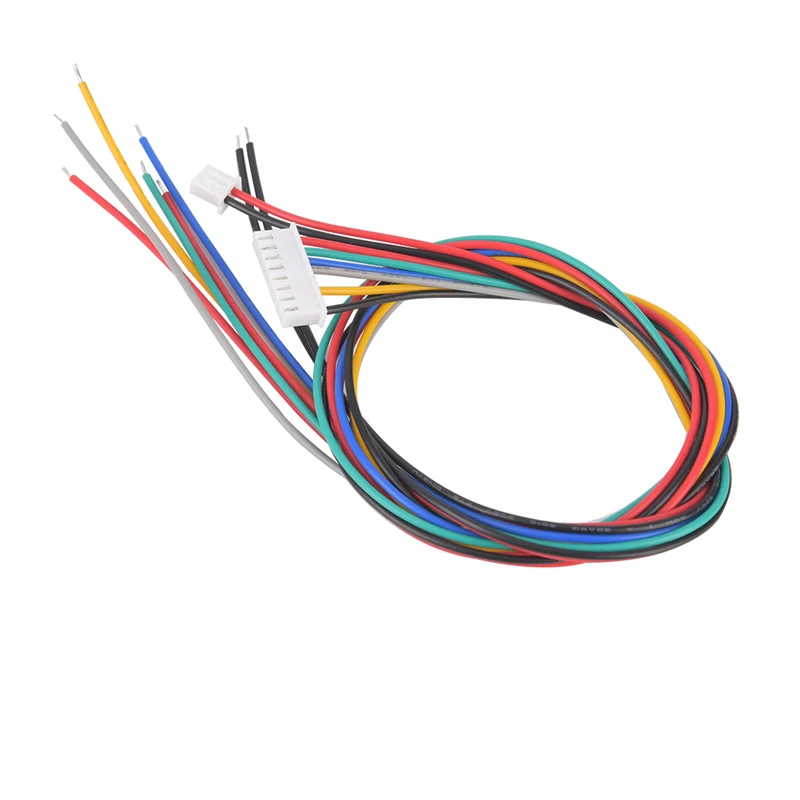

1 шт. x 2P провод питания
1 шт. x 8P сигнальный провод
