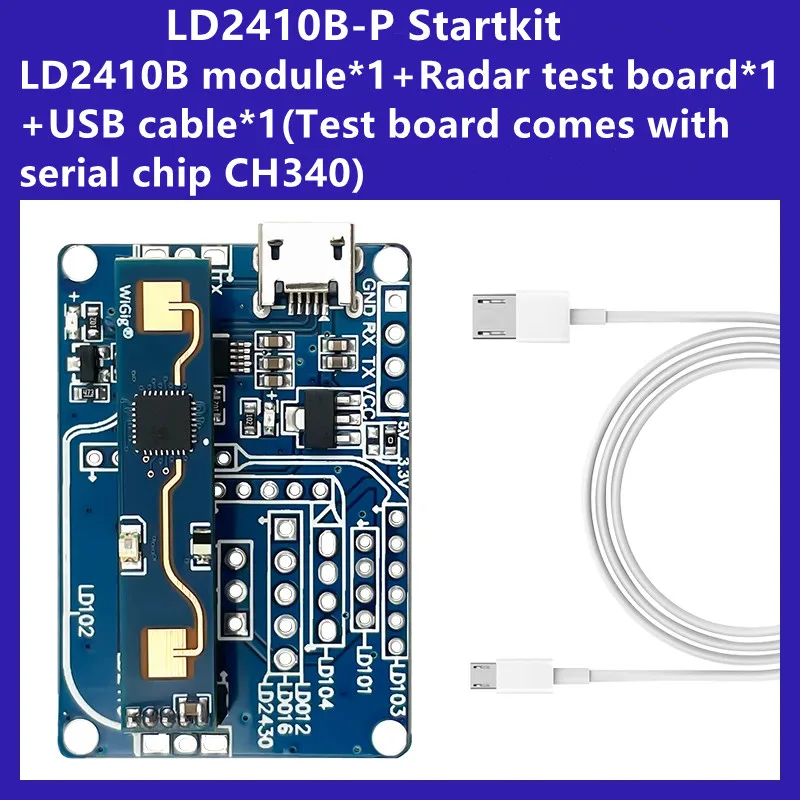

Бесплатная доставка тестовый комплект высокая чувствительность Φ 24 ГГц

Бесплатная доставка тестовый комплект высокая чувствительность Φ 24 ГГц

1. Введение продукта

LD2410B-это Высокочувствительный модуль определения состояния человеческого присутствия 24 ГГц, разработанный Hilink Electronics. Его принцип работы заключается в использовании FMCW частотно-модулированной непрерывной волны для обнаружения человеческих целей в установленном пространстве. В сочетании с обработкой радарного сигнала и точными алгоритмами обнаружения человеческого тела, он реализует высокочувствительное определение состояния человеческого присутствия и может идентифицировать человеческие тела в движении и в стационарных состояниях. И вспомогательные сведения, такие как расстояние цели, могут быть рассчитаны.

Этот продукт в основном используется в крытых сценах, чтобы понять, есть ли движущийся или микродвижущийся человеческий организм в области, и выводит результаты обнаружения в реальном времени. Самое дальнее расстояние срабатывания может достигать 5 метров, и расстояние разрешение 0,75 м. Предоставляет инструмент визуальной конфигурации, который может легко настроить дальность срабатывания, чувствительность чувствительности в различных интервалах и беспилотное время задержки и т. д., чтобы адаптироваться к различным специфическим потребностям применения.

Рис. 1 схема использования

2.ПродуктFEatures иBEnefits

2,1Особенности

LПодключи и работай, простая сборка

LСамая длинная Дистанция обнаружения до 5 метров

LБольшой угол обнаружения, охват до ± 60 градусов

LТочная идентификация в интервале, поддержка разделения диапазона обнаружения и защита помех за пределами интервала

LМногоуровневая интеллектуальная Регулировка параметров может быть осуществлена через Bluetooth или последовательный порт для удовлетворения потребностей изменения сцены

LИнструменты визуальной отладки и настройки

LМаленький и простой, минимальный размер составляет всего 7 мм x 35 мм

LПоддерживает различные способы установки, такие как потолочное подвесное и Настенное подвесное

LДиапазон ISM 24 ГГц, может быть сертифицирован FCC и CE

LКонечный экономически эффективный выбор

3. Варианты Применения

Модуль обнаружения человеческого тела LD2410B использует технологию радиолокационного датчика с частотой 24 ГГц. По сравнению с другими решениями, он имеет очевидные преимущества в области применения человеческого тела:

1. Помимо чувствительности к движущимся человеческим телам, он также может чутко ощущать статические, микродвижущиеся, сидящие и лежащие человеческие тела, которые не могут быть идентифицированы традиционными решениями;

2. Он имеет хорошую окружающую среду, адаптивность, и обнаружения эффект не влияет на окружающую среду, такие как температура, яркость, влажности, и светильник колебаний;

3. Он имеет хорошее проникновение оболочки и может быть спрятан в оболочке, чтобы работать, не открывая отверстия на поверхности продукта, что улучшает эстетику продукта;

4. Он может гибко настроить дальнее расстояние обнаружения и чувствительность на каждой дистанционной двери для достижения гибкой и тонкой персонализированной конфигурации;

5. С функцией Bluetooth, вы можете непосредственно использовать приложение для отладки параметров радара, не ловя последовательный порт.

4. Описание оборудования

4.1 Особенности

Размер модуля: 7 мм x 35 мм, 5 контактных отверстий защищены в оборудовании (Заводская по умолчанию не соответствует контактам)

Вытащить шпильку Диаметр отверстия составляет 0,6 мм, и вытащить шпильку расстояние составляет 1,27 мм.

4,2 Pin определение
