Характеристики продукта:

Продукт поддерживает одноканальный емкость и Измерение внутреннего сопротивления

Поддерживает индивидуальное зарядки и разрядки, до 9 зарядки и разрядки циклов в автоматическом режиме:

11 уровня регулировки остановки и разрядное напряжение

Постоянный ток двухпроводного метод для проверка внутреннего сопротивления, с переключением между на английском и китайском языках:

Максимальная зарядки и разрядки расхода составляет около 1A

Обновление точек:

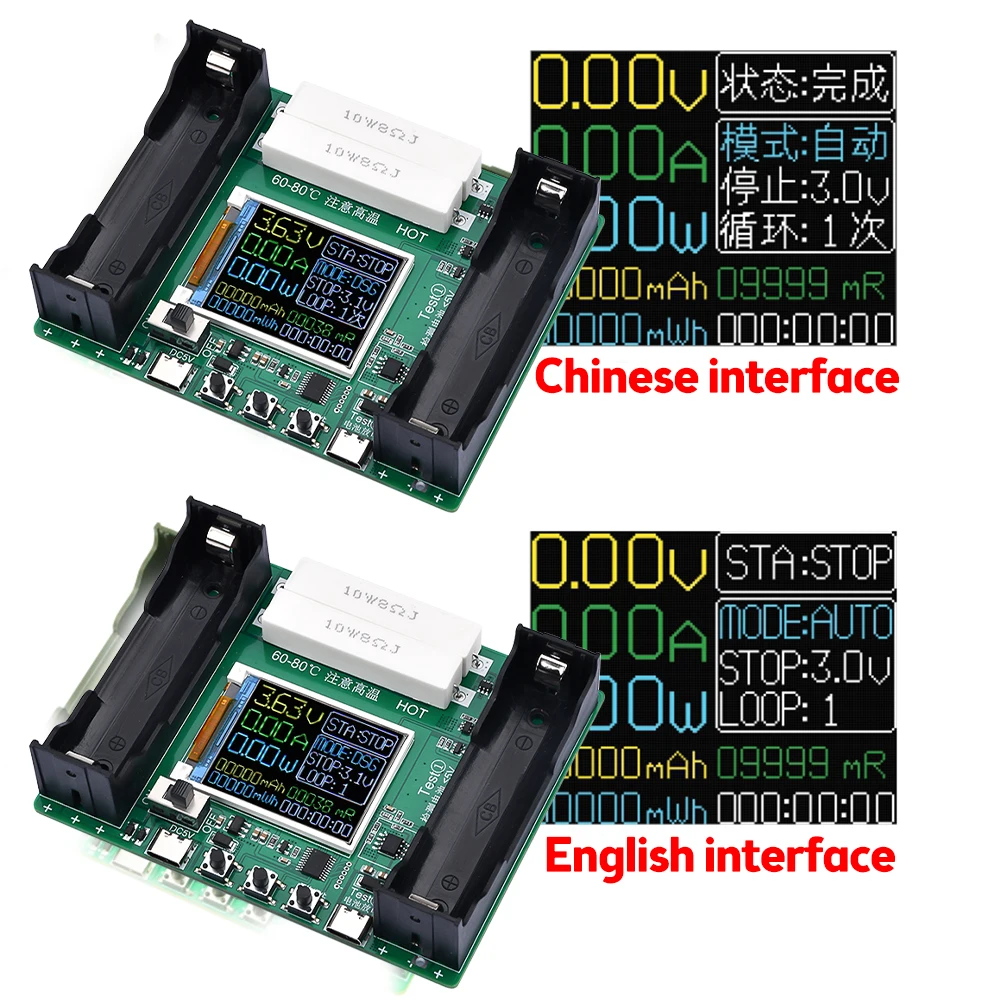

1. Китайский и английский языки интерфейса регулируемый

2. Регулируемый 11-ступенчатой остановки и разрядное напряжение

3. Поддержка 1-9 раз автоматическим циклом

4. Увеличение завершения индикация состояния

5. Зарядка измерения увеличились.

6. Новая версия также поддерживает тестирование 21700 аккумулятор и зарядное устройство с 21700 держатель батареи, вы можете достичь DIY трансформации

Внимание:

Пожалуйста, убедитесь, что в том, что окружающая среда является открытой и непокрытые, в том случае, если вы можете добавить сюда свой вентилятор для рассеивания тепла, это лучше.

Для того, чтобы гарантировать, что батарея зажимы прочно, 18650 батареи держателей использовании компактная батарея держатели, подходит для плоской головкой измерения батареи!

Не поддерживает функцию зарядки Литий-железо-фосфатные аккумуляторы

Основные параметры:

Рабочее Электропитание: DC5V блок питания или 18650 батарея (необходимо предоставить свои собственные)

Применимый аккумулятор: соответствует стандартам стоп-сигнал разрядное напряжение 2,5 ~ 3,5 V, 2,8 V start ~ 4,2 V полный заряд батареи применимы

Интерфейс питания: интерфейсом Type-C кабель питания в самостоятельных (C-порт мобильный телефонный кабель)

Интерфейс: разъем питания (по умолчанию), английский, немецкий

Кол-во тестов: 1-канальный заряда и разряда измерения (правая положение батареи только)

Измерение внутреннего сопротивления: поддерживается, используя DC двухпроводная метод проверки внутреннего сопротивления

Функция зарядки: поддерживается, полностью автоматический отрезной зарядки (LiFePO4 Зарядка не поддерживается)

Функцию разряда: поддерживается, автоматическая остановка при соблюдения условий, разрядный ток не регулируется

Автоматическая машина для зарядки и разрядки: поддерживается, батарея полностью заряжена в конце в автоматическом режиме

Цикл зарядки и разрядки: поддерживается, 1-9 (США); Циклов регулируемый (поддерживается только в автоматическом режиме)

Индикация состояния: поддерживается

Единый разрядное напряжение: 2,5 V, 2,6 V, 2,7 V, 2,8 V, 2,9 V, 3,0 V, 3,1 V, 3,2 V, 3,3 V, 3,4 V, 3,5 V, 11 Регулируемые Уровни

Ток разряда: двухсторонний резистор, Макс. 1A в настоящее время, не регулируется, не поддерживает подключение к независимый преобразования

Напряжение при зарядке: основной литиевая батарея Зарядка чип управления, Макс. 1A зарядки, полная зарядка напряжения 4,2 V

В случае отключения питания сэкономить: только параметры настройки будут сохранены, а не в произведенными замерами

Вес продукта: 80 г (вес нетто) 120 г (включая упаковку)

Размеры изделия: 110x88x30 мм

Размер упаковки: 153 × 100 × 42 мм

Информация по ссылке://www.banber.com/gather/6365d57f9f8cae0007718211.html

Отгрузочная ведомость:

18650 тестер батарейной емкости X1

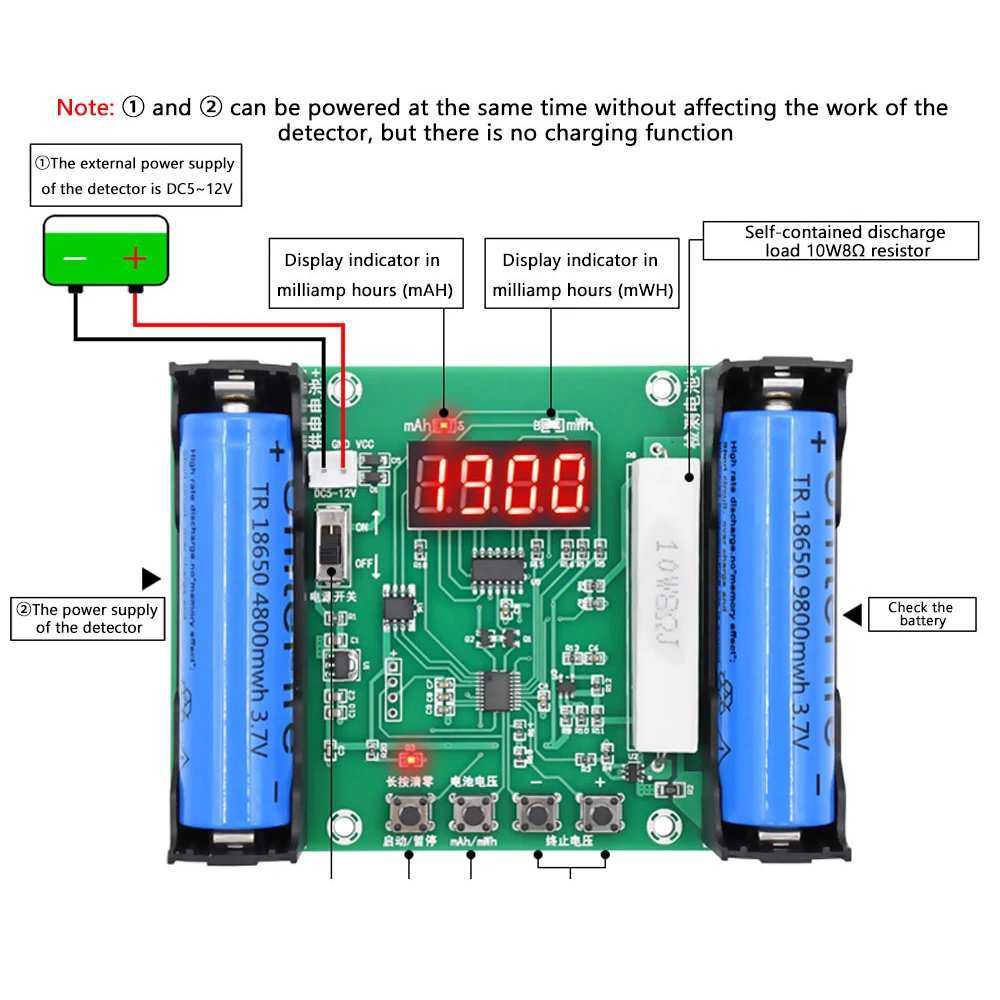

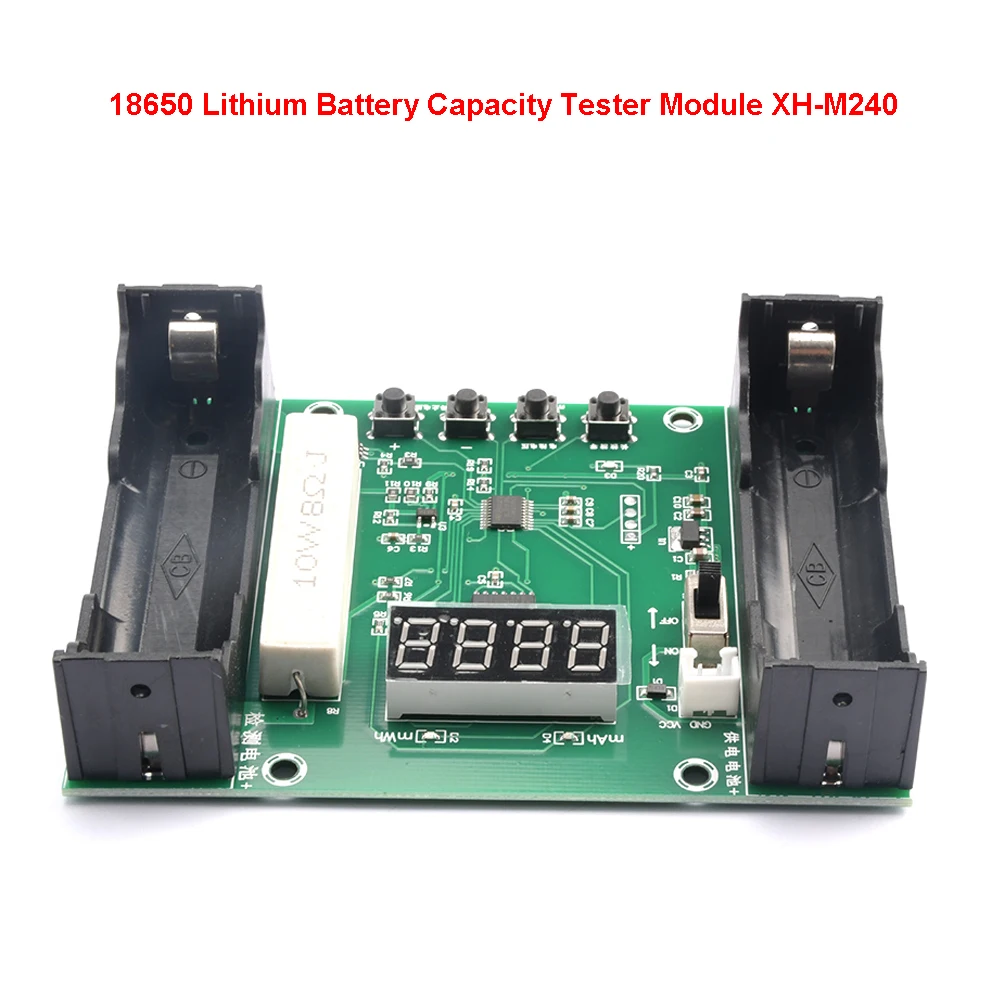

Описание продукта:

Название продукта: 18650 литиевая батарея истинная емкость тестер

Точность отображения: 0,1

Точность измерения: 1 мА · ч

Напряжение питания: DC5 ~ 12V/18650 питание от аккумулятора

Ток холостого хода: 5 ~ 7mA

Ток разряда: около 500mA

Мощность нагрузки: 10W8Ω

Внешний размер: 110*80*25 мм

Монтажный размер: 72*53

Установка Диафрагма: 3 мм

1. У нас есть около 18650 Батарея:

Минимальная разрядки стоп 18650 батарея обычно: 2,75 V. При нормальных обстоятельствах, в тех случаях, когда напряжение падает до 0,875 раз больше, чем Номинальное напряжение (3,24 V)

Он должен быть заряжен, а затем продолжайте в использовании, напряжение упадет быстро, возможны незначительные отклонения от избыточной разрядки и ущерб, влияя на жизнь. (Рекомендуемая температура разрядки прекращение

(Напряжение устанавливается 3,5 V)

Зарядное напряжение в соответствии с обычно: 4,20 V-4,3 V/4,35 V.

2. Измерение расчет времени:

При условии, что емкость аккумулятора составляет 2000 мАч, ток разряда этот тестер составляет около 500 мА/ч, (2000:500 = 4), а также измерения, время доставки составляет около 4 часов об этом.

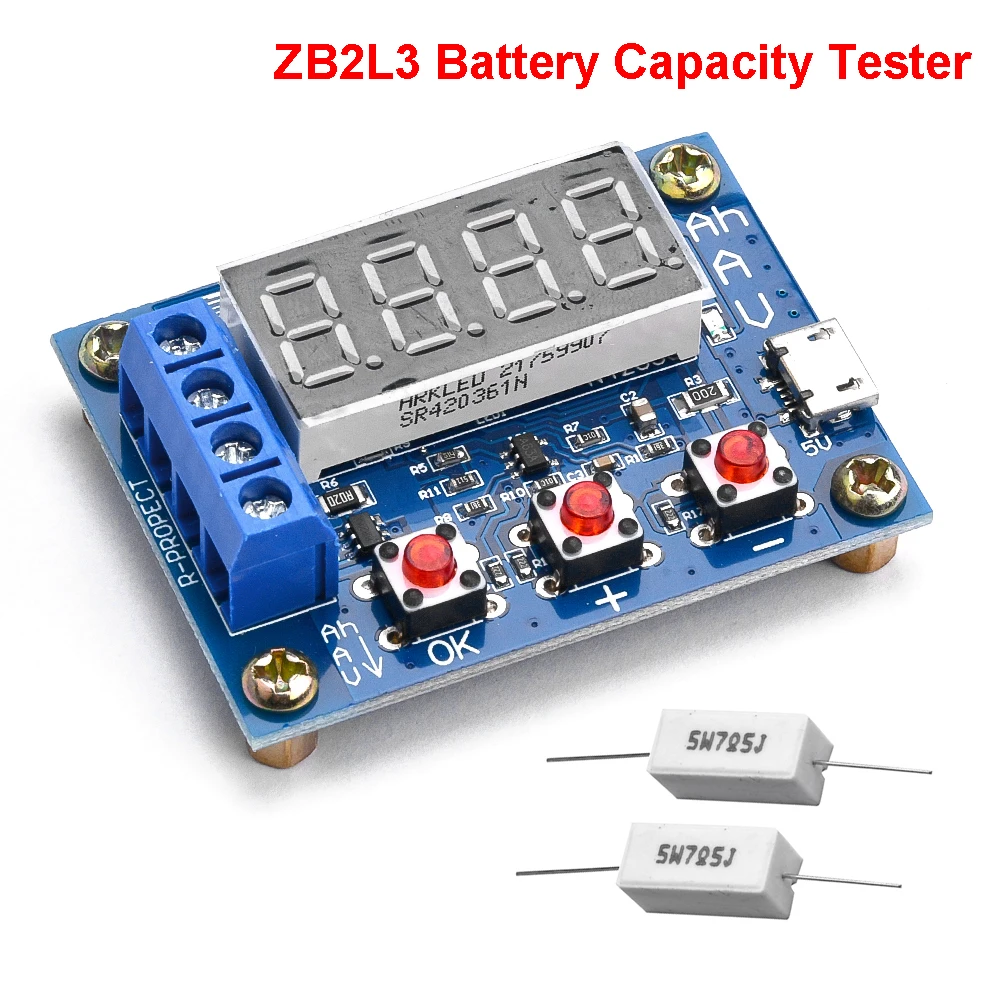

Описание продукта:

1. С использованием высококачественных материалов, качество гарантированно

2. Простая и удобная конструкция проводов

3. С микро USB интерфейс

4. С двумя 5 ватт керамический резисторы для поверхностного монтажа

5. Хорошая производительность

Параметры продукта:

Напряжение питания: DC4.5-6V (микро USB интерфейс)

Рабочий ток: не более 70mA

Разрядное напряжение: 1,00 V-17,00 V разрешение 0,01 V

Выходного напряжения диапазон: 0,5-14,5 V

Поддержка через ток: не более 3.500A разрешение 0.001A

Прибор для измерения напряжения погрешности: менее 1% + 0,02 V

В настоящее время погрешность измерения: менее 1.2% +-0.002A

Емкость батареи: диапазон: 9999Ah (1Ah = 1000 мА · ч) в тех случаях, когда стоимость велика, переключатель с помощью запятой прямого кроя, в тех случаях, когда она ниже, чем 10Ah, это будет отображаться как Х. XXX, в тех случаях, когда он дойдет до 10Ah или больше, это будет отображаться как XX.XX, и так далее.

Как использовать (заводским настройкам по умолчанию):

1. Батарея в процессе испытания должен быть полностью заряжен во-первых

2. Подключить положительный полюс аккумулятора при тесте на положительный входной, И отрицательный полюс к отрицательным полюсом вход переменного тока, не подключайте обратно (защита от обратного подключения с нагрузкой может привести к повреждению цепи)! Подключения нагрузки на выход с положительным полюсом и выход отрицательный полюс, И подключите рабочее питание по micro-USB тестер (не использовать на рабочем столе или тетрадь питание через порт USB) И напряжение батареи будет отображаться в это время.

3. Для того, чтобы запустить тест напрямую, вам нужно всего лишь нажать на кнопку «OK», прибор для проверки может автоматически разработать соответствующий выходного напряжения, чтобы обеспечить совместимость с полностью заряженный напряжение аккумуляторной батареи, И тест начнется после мигает 3 раза. Нажмите кнопку "+" или "-" кнопку, чтобы изменить в состоянии дисплея, выходного напряжения отображается в качестве начала P, задняя представляет собой значение напряжения, И Разрешение 0,1 V. После установки, нажмите «ок», чтобы запустить тест

4. После того, как тест начинается, прибор для проверки транзистора будет зафиксировано какое-либо движение электронный переключатель, который регулирует работу нагрузки, И отображение данных во время теста будет отображаться в свою очередь среди разрядная емкость (Ah) В настоящее время разрядный ток (A) и напряжение батареи (V). Нажмите на кнопку, чтобы быстро переключатель содержание дисплея. В тех случаях, когда напряжение аккумулятора достигает установленного напряжения, прибор для проверки транзистора отсекает нагрузки переключатель беспроводного управления, беспроводной И отображаемых данных остается на производительность (Ампер-час) И быстро мигает вместе с соответствующей световой индикатор. Отображаемая емкость в это время фактическая емкость аккумулятора. Пропускная способность, нажмите «ок», чтобы перестанут мигать и сделать Отображение данных стабильно, нажмите кнопку «OK» еще раз, чтобы восстановить повторного включения состоянии для того, чтобы заменить батарею и тест следующий раздел

Дополнение: во время теста вы можете нажать на кнопку "+", чтобы выйти из текущего тест и держите разряженный данных, И для проверки транзистора возвращается отображения напряжения состояние. В настоящее время, "+" и "-" кнопки имеют право изменять напряжение выходного сигнала и нажмите «OK "По-прежнему, чтобы запустить тест; или вы можете выйти из ток тесты и очистить разряжен данные, нажав кнопку"-".

Расширенные функции настройки:

В случае отсутствия блок питания, нажмите и удерживайте кнопку «OK» и включите microUSB источника питания, прибор для проверки попадает в Настройка функций, есть две настройки, используйте «+» и «−» кнопку, чтобы изменить и надписью «OK» Кнопку, чтобы войти в следующий товар и сэкономить выход:

Установка товара 1: автоматический стабилизатор напряжения идентификации функция "AUon»/«AUoF" означает ВКЛ/ВЫКЛ. Пожалуйста, это необходимо сделать вручную с напряжением прерывания после того, как она выключена, И стоимости каждой настройки будут автоматически сохранены в одно и то же время.

Пункт установки 2: Автоматическое вращение дисплей функция "Алон"/"ALoF" означает ВКЛ/ВЫКЛ. После выключения, содержание дисплея не будет автоматически переключается в ходе испытаний, но может быть включена только вручную

Код ошибки и определение:

Err1: напряжение батареи если сумма вашего заказа превышает 15V

Err2: напряжение батареи ниже заданного выходного напряжения

Err3: батарея не может выдерживать нагрузку ток разряда или внутреннее сопротивление линии слишком велик

Err4: слишком большого тока (напряжение превышает допустимую 3.1A)

Err5: неправильного использования или проводки ошибка привела к устройство для записи и не могут быть использованы (выборки тока или переключатель управления MOS сожженных)

Меры предосторожности:

1. Если аккумулятор обратно подключения когда нагрузка включается и ток нагрузки большой (около> 0.8A), выключателя цепи трубки могут быть повреждены

2. Завод был откалиброван и протестировано один за другим, и он разработан с помощью среднего функция тарирования

3. В целях повышения точности измерения напряжения, этой схемы специально разработан смещение постоянного тока. В тех случаях, когда терминал не подключен к все, что угодно, небольшое напряжение будет отображаться, что никак не влияет на ваши мерки. Если вы микросхема с защитой от короткого замыкания в входных сигналов (она должна быть 0V в настоящее время) он будет отображать 0. Если вы хотите, чтобы понять принцип, вы можете обратиться к наложения теоремы в электрике.

Отгрузочная ведомость:

Резисторное керамическое X2

Тестер батарейной емкости модуль X1

Описание продукта:

1: специально используется для того чтобы измерить 18650 Емкость батареи

2: интеграции зарядки и разрядки устраняет утомительную операцию разборки и сборки, батарея для замены зарядки И разрядкой устройства

3: Размер разрядный ток можно переключить и она удобна в использовании

4: маленький размер, легко носить с собой

5: стабильная производительность

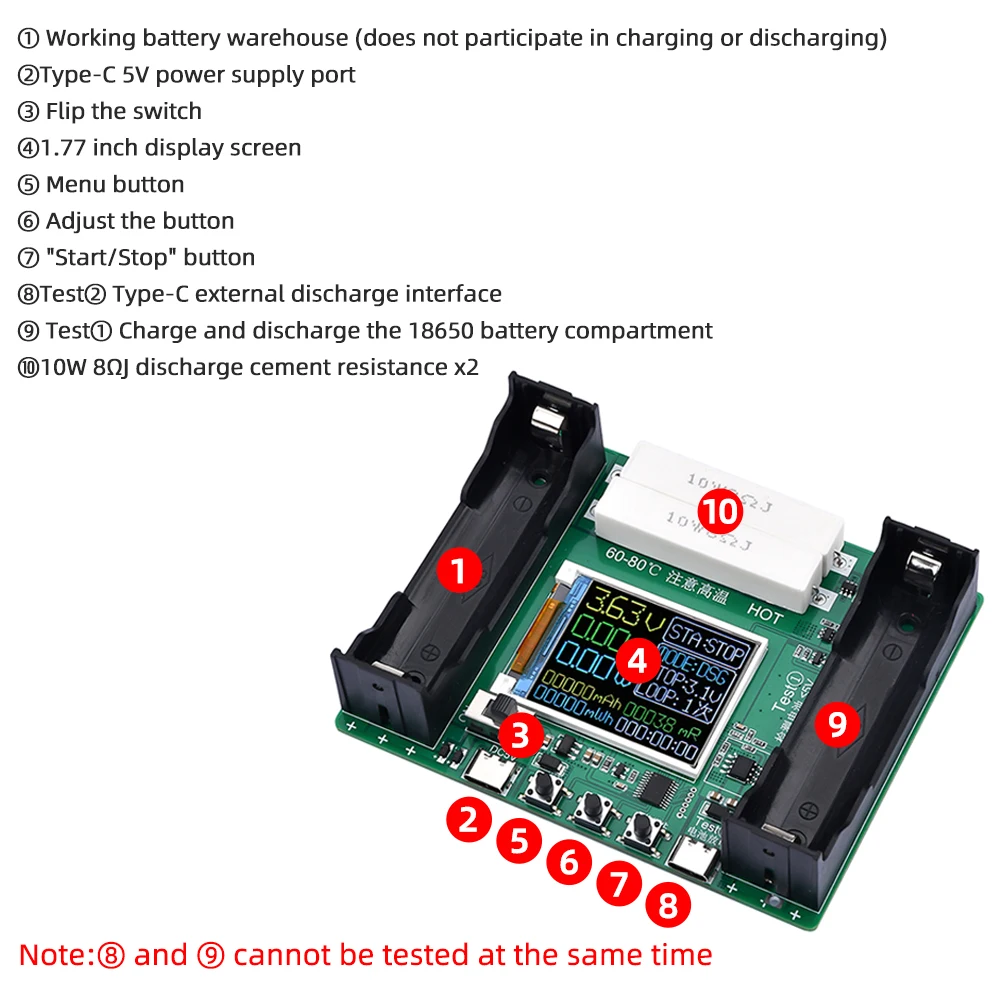

Этот товар представляет собой 18650 тестер батарейной емкости, которых используется специально для измерения емкости 18650 батареи. 1,77-дюймовый TFT дисплей может одновременно отображать информацию, такую как батарея внутреннее сопротивление, емкость, напряжение, сила тока, мощность и т. д.; Утомительный операции зарядки и разрядки оборудования; предустановленных три режима автоматического, зарядки и разрядки, после того, как выбирать соответствующий режим, запуска оборудования, И программа будет работать автоматически; Размер разрядный ток может быть включен для вашего удобства.

Технические параметры:

①Install блока питания 18650 батареи и 18650 батареи должны быть проверены;

②Use Type-C кабель для передачи данных для подключения питания Type-C порт 5V блок питания. Внешний блок питания используется для того, чтобы зарядить батарею в CHG. Если вы хотите заказать только для того, чтобы не разряжайте DSG, вы можете оставить его, не связанные;

③Select в режиме по умолчанию из себя представляет автоматический автоматическом режиме;

④Click кнопку пуска, чтобы начать; В то же время

⑤Wait для процесс, чтобы закончить и индикация состояния, чтобы остановить.

По поводу отключения питания для хранения:

Этот продукт не имеет отключение питания Функция хранения. Выключения, перезагрузки И Переключение режима работы может привести к тому, что накопленные данные, которые должны быть очищен (как показано на рисунке ниже).

Он может быть использован в хорошо

Режим работы соответствует государственным изменения

Название продукта: 18650 Емкость батареи тестер внутреннего сопротивления зарядки и разрядки интегрированная версия

Рабочее напряжение: DC5V

Обнаружение напряжения: ≤ DC5V

Емкость Диапазон измерения: 0 ~ 99999 мА-ч

Энергию Диапазон измерения: 0 ~ 99999mWh

Измерение внутреннего сопротивления батареи: поддержка, погрешность измерений составляет около 10%

Отображение напряжения в режиме реального времени: Поддержка

Отображение в реальном времени • сила тока: Поддержка

Дисплей питания в режиме реального времени: Поддержка

Журнал Время непрерывной работы: Поддержка

Рабочий режим индикация: Поддержка

В настоящее время индикацию статуса: поддерживается

Одновременное разряд: не поддерживается (синхронный разрядки 18650 батарея Test① и внешнего источника питания Test② не поддерживается)

Разряда с панорамной головкой нагрузка: 10 Вт 8ΩJ цемента сопротивление × 2

Ток разряда выбор: ≈ 0.5A или ≈ 1A

Разъем для зарядки: USB Type-C

Внешнего сброса интерфейс: разъем с-типа

Предустановленных разрядки единый Рабочее напряжение: 3 В (не регулируется)

Предустановленных полную стопу напряжение: 4,2 V (не регулируется)

Хранение данных: в произведенными замерами не сохраняется, И накопленные данные автоматически очищается при отключении электричества или в тех случаях, когда режим работы переключается.

Размер продукта: 108 × 85 × 24 мм

Вес продукта: 80 г (вес нетто)

Заряда и разряда отсчета времени:

Авто (автоматический режим): батарея (разряжается заранее) заряжается ~ ток по умолчанию составляет около 1A выполнять 1704mAh ~ он полностью заряжен снова триггер программы, чтобы остановить, которой занимает 437 минут и 23 секунды.

DSG (режим разряда): В тех случаях, когда батарея полностью заряжена, он используется в настоящее время около 1A выполнять 1681 мА/ч, который занимает 118 минут и 55 секунд.

CHG (режим зарядки): мощности и не измеряются во время зарядки только время фиксируется, а значит, она займет 164 минут и 51 секунд

В комплект входит:

1*18650 Емкость батареи внутреннее сопротивление детектор автоматический зарядки и разрядки модуля
