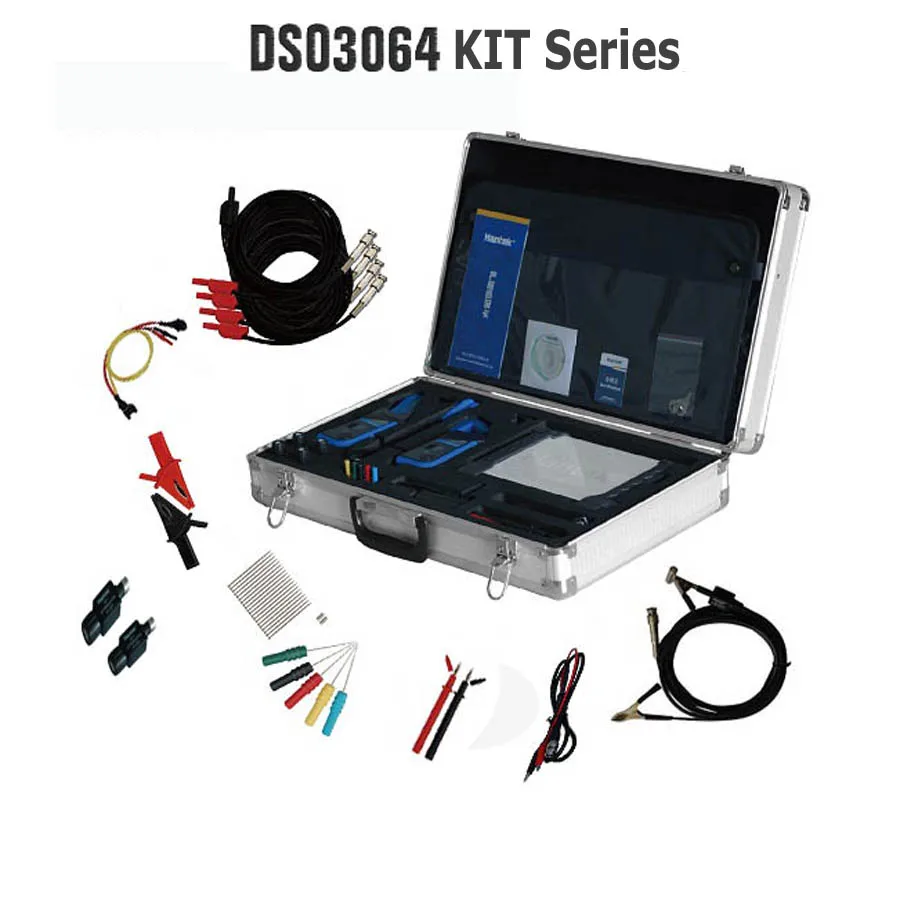

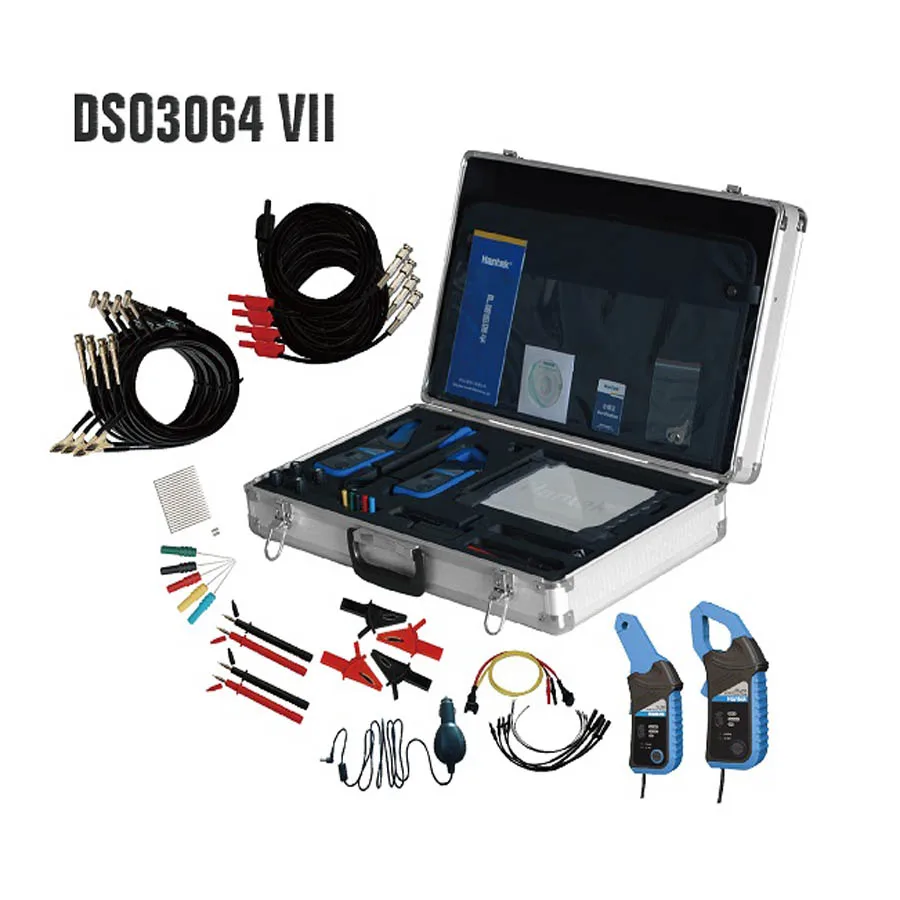

Hantek DSO3064 Kit III / KIT V/набор VII автомобильный ПК USB осциллограф CAN Bus data бензин дизель диагностический Автомобиль

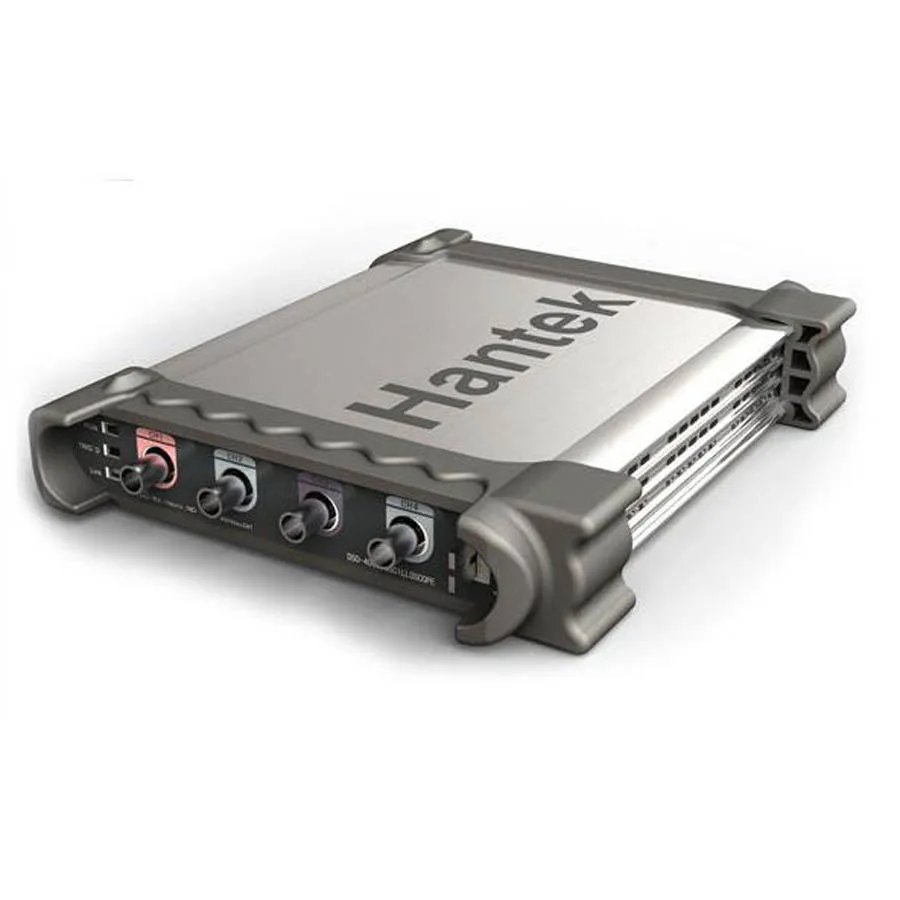

Модель

DSO3064

Вертикальная система

Аналоговые каналы

4

Полоса пропускания

60 МГц (-3 дБ)

Время подъема

5.8ns

Входное сопротивление

Сопротивление: 1MΩ; Емкость: 25 pF

Входная чувствительность

От 10 мВ/див до 5 В/Див

Входное соединение

AC/DC/GND

Вертикальное разрешение

8 бит

Глубина памяти

10K-16M/CH

Максимальный вход

400 В (пик постоянного тока + переменного тока)

Горизонтальная система

Частота выборки в реальном времени

200 мс/с

Диапазон временных рамок

5ns/div до 1000s/div(1-2-5 последовательностей)

Точность временной базы

± 50ppm

ТРИГГЕРНАЯ система

Источник

CH1, CH2,CH3,CH4,EXT

Режим

Край, пульс, Видо, альтернатива

Измерение напряжения

Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, частота, период, время подъема, время падения, положительная ширина, отрицательная ширина, рабочий цикл

Измерение курсоров

Горизонтальный, вертикальный, трек, режимы автоматического измерения

Процесс сигнала формы волны

+,- , X, ÷, FFT, Invert

Диапазон напряжения

От 10 мВ до 5 В/div @ x 1 зонд; От 100 мВ до 50 В/div @ x 10 зонд;
1 В до 500 В/div @ x 100 зонд; 10 В до 5000 в/div @ x 1000 зонд;
100 В до 50000 в/div @ x 10000 зонд; От 200 мВ до 100 В/div @ 20:1

Диапазон тока

CC65(20A),CC65(60A),CC650,CC1100

FFT

Прямоугольная, Hanning,Hamming,Blackman Window

Математика

Adition, вычитание, умножение, деление

Функция Gennral

Интерфейс

USB 2,0 (Lan опционально)

Источники питания

8 -- 36 в широкий диапазон входного напряжения

Объем

490x165x410 (мм)

Вес

8 кг

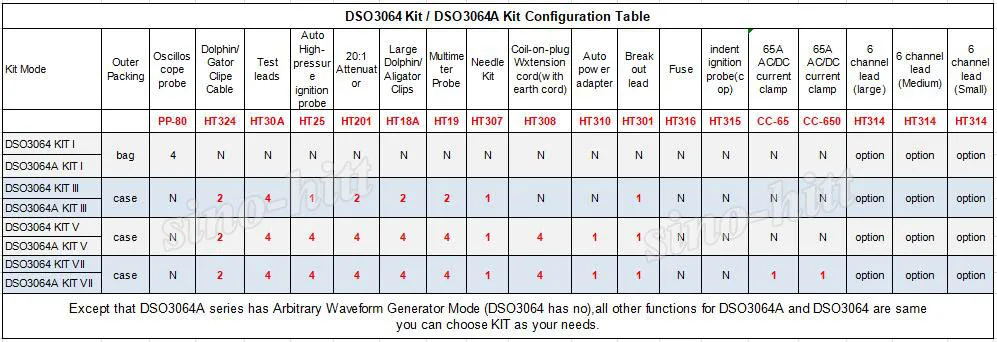

*Стандартная конфигурация для DSO3064 и DSO3064A одинаковая для того же набора.

Автомобильная диагностика:

• Зажигание (первичный и вторичный)

• Форсунки и топливные насосы
• Стартовые и зарядные цепи

• Аккумуляторы, генераторы и стартовые двигатели
• Лямбда, воздушный поток, датчики ударов и карты

• Светящиеся вилки/реле таймера
• CAN bus, LIN bus и FlexRay

Осциллограф
*4 канала и EXT механизм запуска, полоса пропускания 60 МГц.
*200 мс/с частотой дискретизации в реальном времени, 10k -- 16M Глубина памяти на канал.
*Частотный счетчик, FFT спектральный анализ.
*8-36 в широкий диапазон входного напряжения, подходит для тестирования мощности транспортного средства.
*USB 2,0 интерфейс plug and play, LAN и WIFI опционально.
*Более 20 видов функции автоматического измерения, проходят/не проверяют функцию, подходит для инженерного применения.
*Отличный промышленный дизайн, аналогичный интерфейс со скамейкой осциллографа, прост в использовании.
*Поддержка программного обеспечения: Windows NT, Windows 2000, Windows XP ,VISTA,Windows 7,
*Демонстрационный код поставки (VC,VB,LABVIEW) и техническая поддержка.

Спецификация оборудованияОперационная система:

Windows 2000, Windows XP ,VISTA,Windows 7

Второй дизайн:

Демонстрационный код поставки (VC,VB,LABIEW) и техническая поддержка.

Другие опционные аксессуары можно выбрать:(Нажмите на картинку/номер модели, чтобы увидеть подробности)

Дополнительная мощность (HT310)Модуль локальной сети (HT312)6 степенями свободы Универсальный коммутационная провода (HT306)

Автоматический датчик зажигания высокого давления (HT25)20:1 аттенюатор (HT201)Набор иглоукалываемых зондов (HT307)

Тестовые провода (HT30A)Удлинитель катушки на вилке (HT308)Большой дельфин/Gator Клипсы (HT18A)

Зажим переменного/постоянного тока (CC-65)AC/DC токовый 650 зажим (CC-650)Датчики для мультиметра (HT19)

Модель

Полоса пропускания

Каналы

Частота дискретизации

Другое

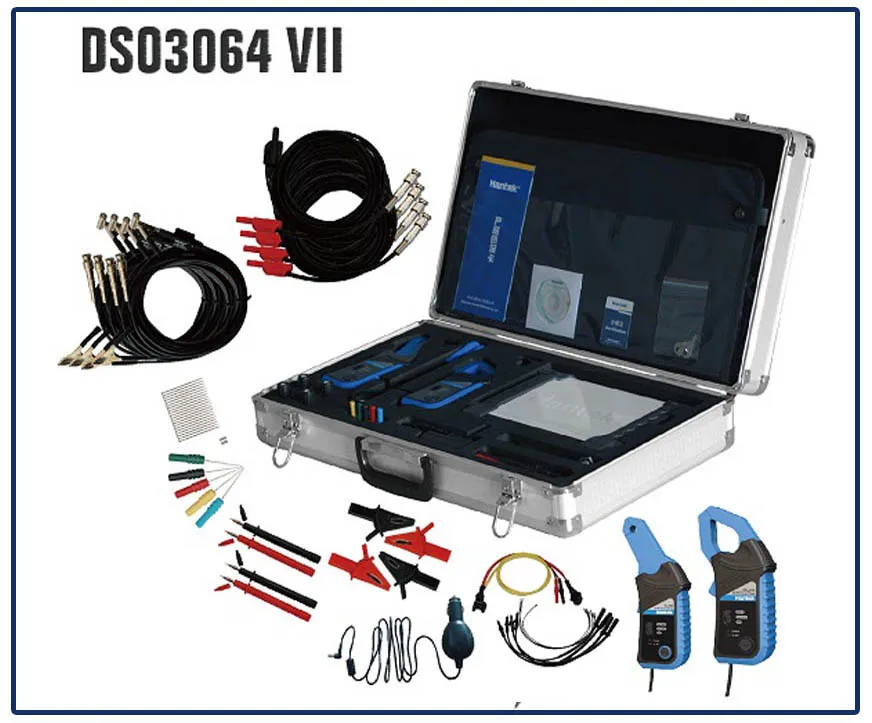

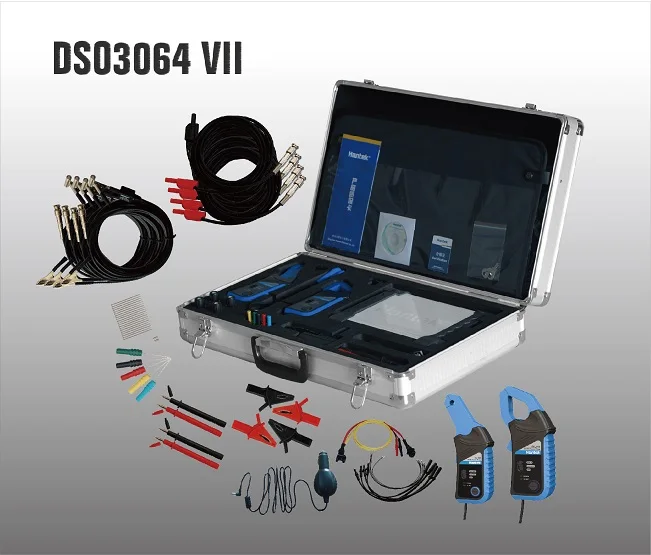

DSO3064 набор VII

60 МГц

4CH

200 мс/с

80 видов диагностики транспортного средства;
USB 2,0 интерфейс plug and play,
LAN и WIFI опционально.
Функция проверки пропуска/сбоя;
10K-16M/CH Глубина памяти

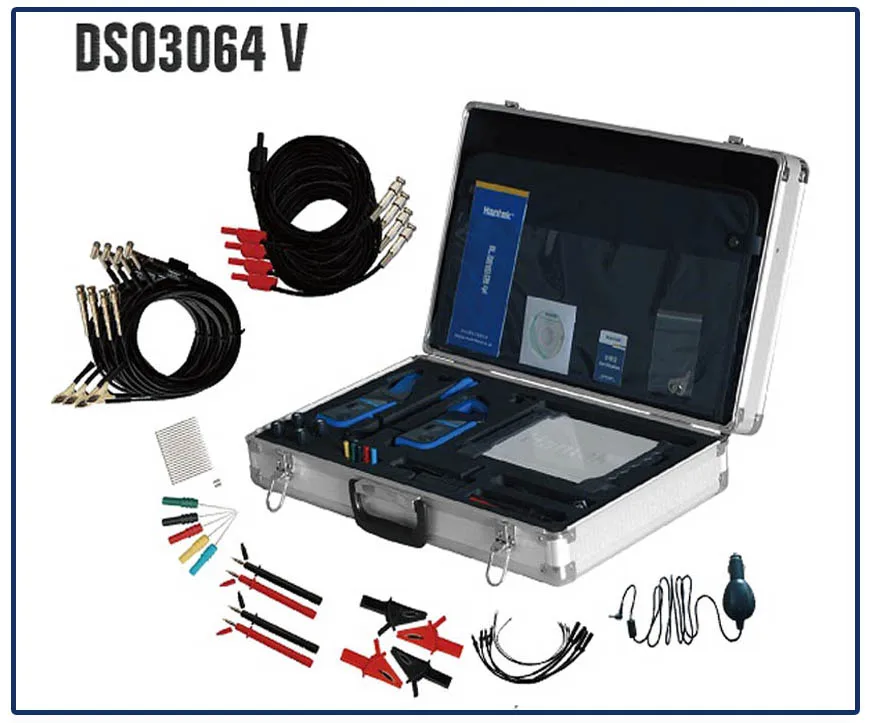

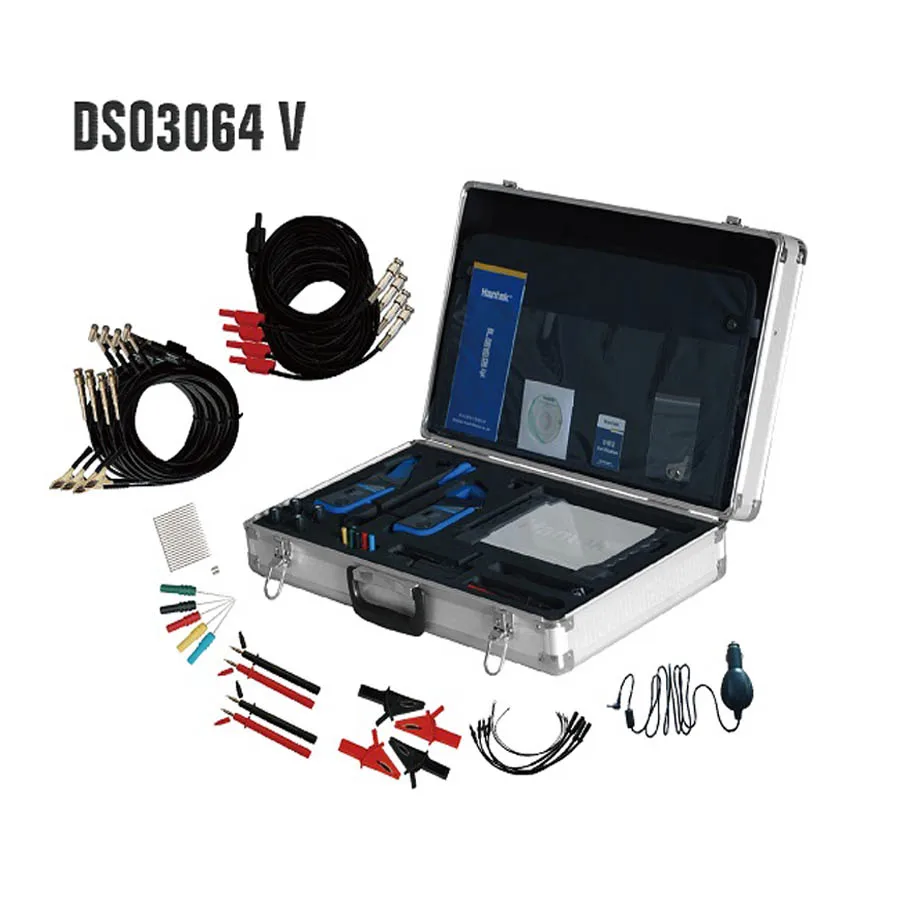

DSO3064 Kit V

60 МГц

4CH

200 мс/с

80 видов диагностики транспортного средства;
USB 2,0 интерфейс plug and play,
LAN и WIFI опционально.
Функция проверки пропуска/сбоя;
10K-16M/CH Глубина памяти

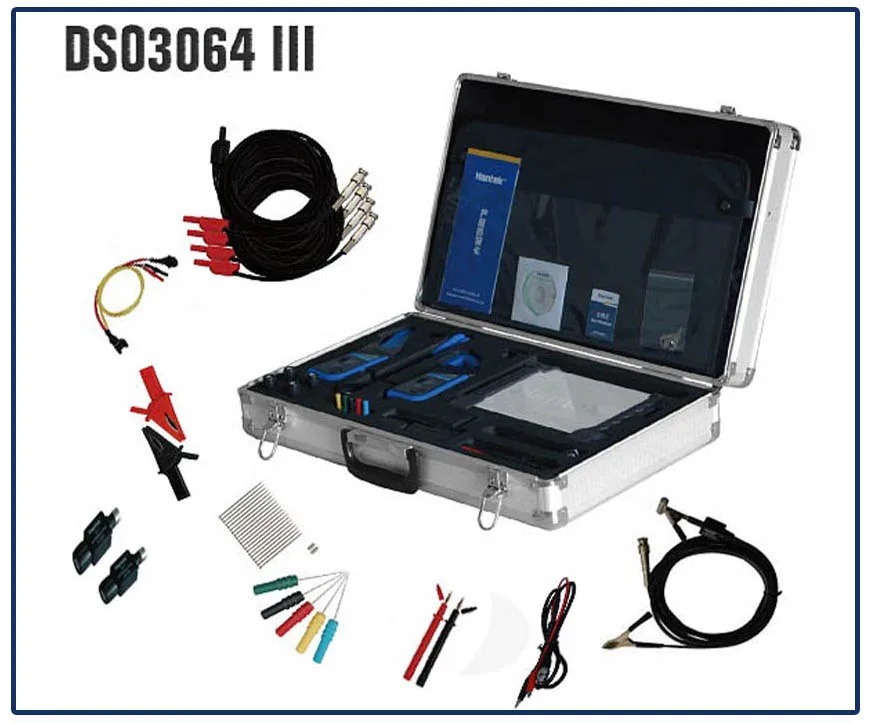

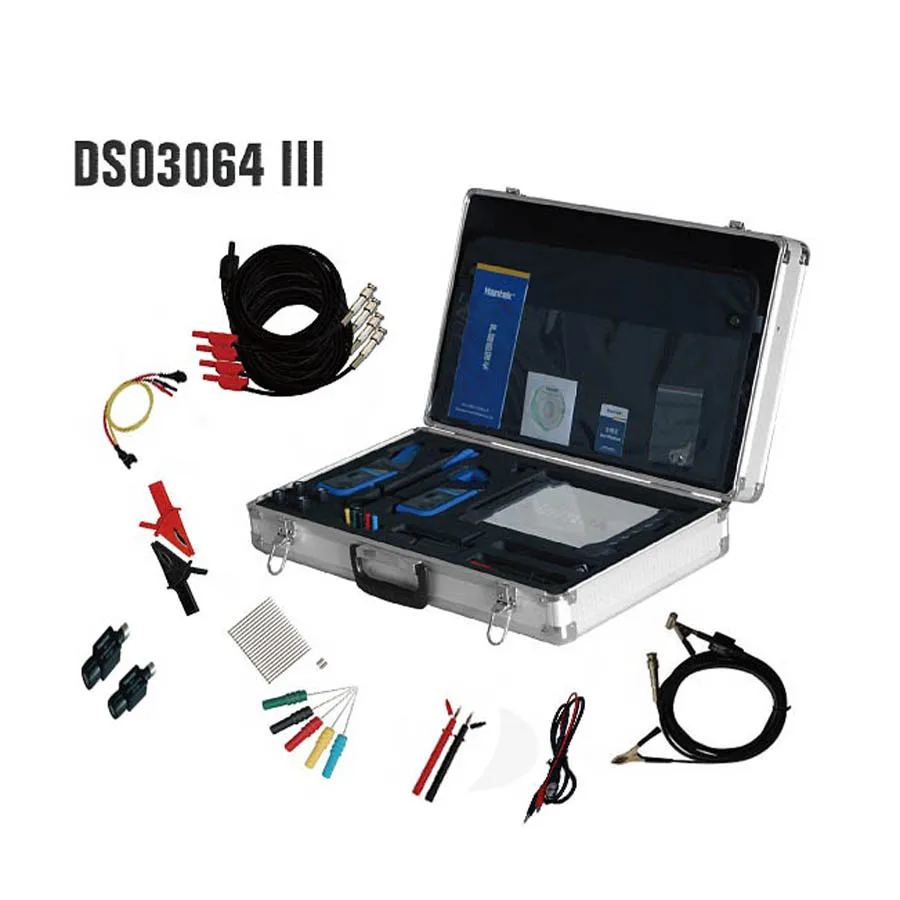

DSO3064 Комплект III

60 МГц

4CH

200 мс/с

80 видов диагностики транспортного средства;
USB 2,0 интерфейс plug and play,
LAN и WIFI опционально.
Функция проверки пропуска/сбоя;
10K-16M/CH Глубина памяти

Hantek1008C

100K

8 CH

2.4MSa/s

70 видов диагностики транспортного средства;
USB 2,0 интерфейс plug and play;
12 бит вертикального разрешения
8 канальный Программируемый генератор

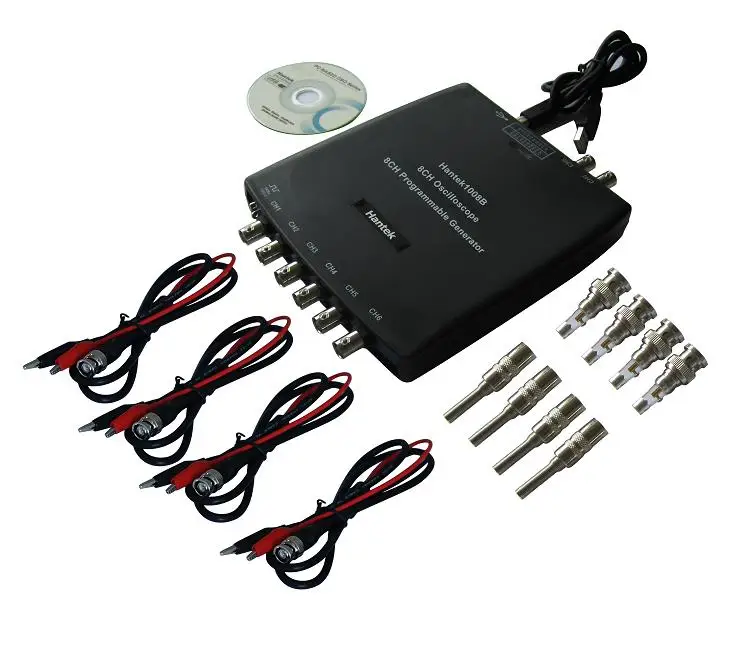

Hantek1008B

100K

8CH

70 видов диагностики транспортного средства;
USB 2,0 интерфейс plug and play;
12 бит вертикального разрешения
8 канальный Программируемый генератор
