Комплект управления переключателем со светильник электронный набор сделай сам

Комплект управления переключателем со светильник электронный набор сделай сам

Особенности:

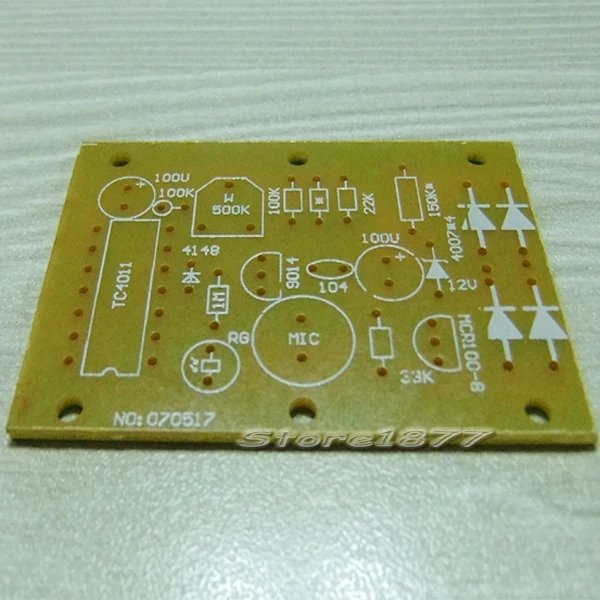

Это один из моих электронных наборов DIY (PCB + компоненты), простого опыта в электронике будет достаточно, чтобы построить этот комплект, вам нужен Паяльник и установить его самостоятельно

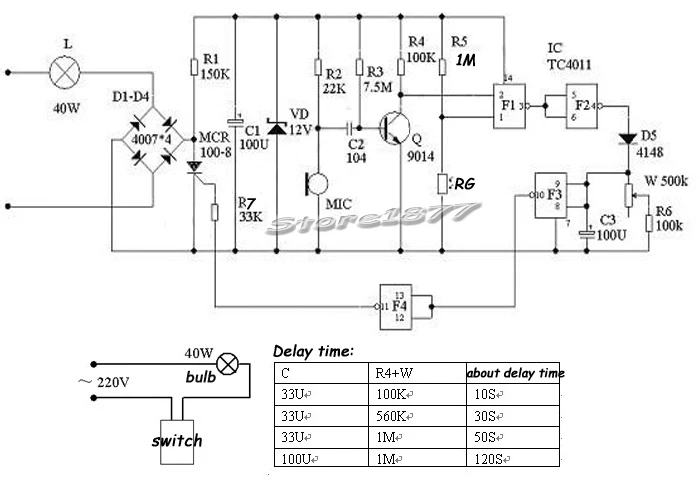

Принцип работы изделия:

1,220 v сетевой проходит через Светильник лампы и весь мостовой выпрямитель на одну сторону тиристорный модуль MCR 100-8, другой способ пройти R1 ограничение тока и питание цепи.

Из-за начала тиристора без триггерного сигнала, отображение состояния, светильник не включен. C1-это основная емкость фильтра, VD-Диод Зенера 12 В до рабочего напряжения этой цепи обеспечивает стабильность.

2.Q1,R3,R4 представляют собой схему усиления напряжения на предыдущей стадии, слабое усиление сигнала микрофона, затем снова в ворота F1 F2 дополнительно увеличено ed, пройдите через выпрямление D8 добавьте к входному терминалу F3 и аноду c3 для зарядки, быстро задвижка C3 заряжается, выходная Нижняя мощность F3, выходная мощность F4 более высокая, проводимость тиристора, Светильник светильник s up. Этот процесс, звуковой сигнал нужен только мгновенный, потому что когда звуковой сигнал приближается, напряжение питания C3 заряжается быстро, если звуковой сигнал нет, C3 может проходить только через W, r6 будет разряжен, поэтому C3 будет поддерживать высокий уровень в течение определенного периода времени, этот высокий Уровень будет поддерживать одностороннюю проводимость тиристора, это эффект задержки времени, после того, как светильник включен, длина задержки времени зависит от длины времени на C3 поддерживать высокий уровень, так что выбор C3,W R6 комбинации, он может контролировать длину времени Задержка.

3. Когда напряжение C3 составляет менее 1/3 напряжения питания, F3 Выход высокого уровня, F4 выход низкого уровня, односторонний тиристорный конец управления не является триггерным сигналом, когда напряжение переменного тока превышает нулевой, он был выключен, загорится.

Советы: установка набора «сделай сам» требует некоторого основного электронного производства и практических возможностей, существует риск повреждения во время процесса установки, как только детали установлены, мы не несем ответственности за компоненты. Спасибо за понимание

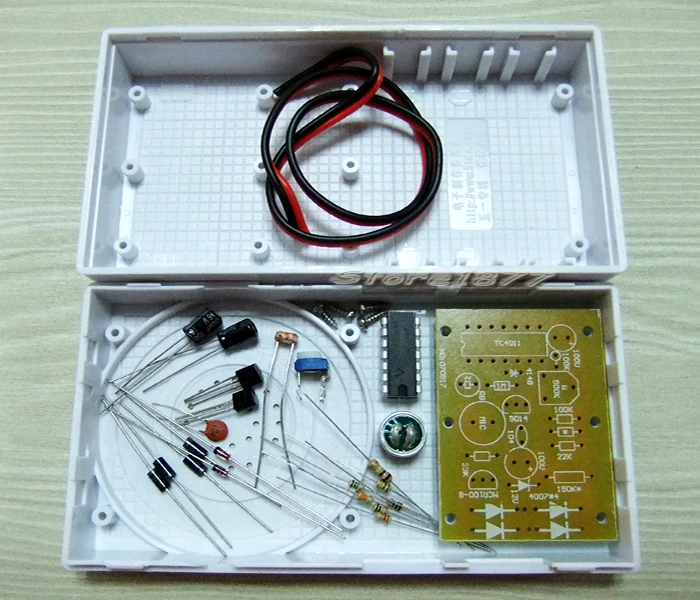

Посылка включает в себя:

1 x звуковой светильник-управляемый переключатель управления проектный Комплект Электронный DIY
