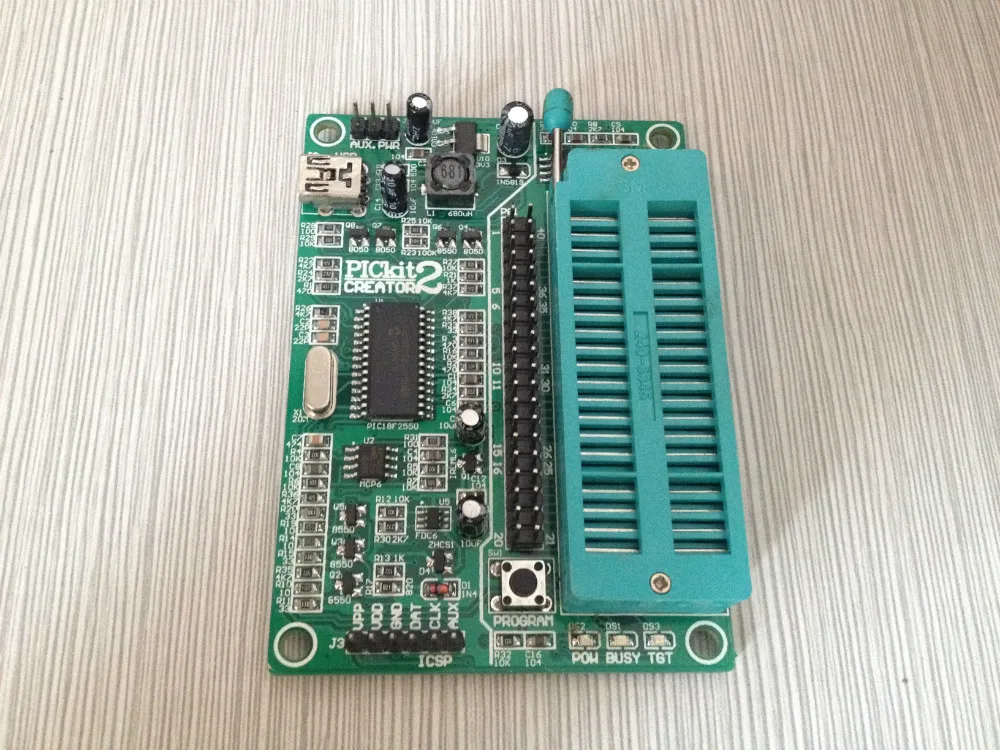

Стандартный программатор версии pickit2

A,: функция для введения

1, pickit 2 _ creator standard version programmer будет pickit2 standard edition и программирование socket exertion:

Pickit 2 _ creator standard edition microcontroller programmer является низкозатратным разработчиком, он принимает микрочиповую систему общественного достояния компании, может реализовывать все свои функции и на основе, увеличьте Электропитание безопасности, вверх и dip интегрированный одноступенчатый чип записи места, Купить этот программист пользователь может Динамо зарядки pic Программирование гнездо закупки, эффективно экономит затраты для пользователя. pickit2 основан на программировании и отладке интерфейса icsp, может поддерживать серии pic 10/12/16/18/24, и dspic30/dspic33 почти все серии pic flash single chip, В то же время он также поддерживает серийный чип EEPROM.
Pickit 2 _ creator standard edition микроконтроллер программатор с интерфейсом usb2.0 к персональному компьютеру, может быть быстрее и обновление прошивки программирования, и потребность в программаторе или целевой плате обеспечить дополнительную поддержку источника питания. Другой pickit 2 _ creator standard edition микроконтроллер программист интегрированный автономный функция загрузки, не может быть в компьютере 125i-hpns-toc случае программиста mcu.

   Примечание: тип версии для микрочипа, основные компоненты отделены производством микрочипов, 100% функция удержания, никаких исключений. В то же время лучше, чем другие congener writer увеличили dip40 место записи, сжигание класса чип dip удобный. Инкапсулирует другой может использовать icsp способ, такой же удобный. Низкая цена на продукцию taobao congener, с подкладкой, хотя и сохранила функцию загрузки, используется, но дизайн цепи, компоненты сделали ограничения, пожалуйста, покупатели должны иметь рекламу! Теперь нужно только renminbi промо 88,60 юаней l00s и программиста такой же опыт функции.

2, pickit 2 _ creator standard edition микроконтроллер программатор может с mplap ide: сборники бесшовные

Pickit 2 _ creator standard edition микроконтроллер программатор может для микрочипа большинства флэш-памяти mcu программирование и онлайн-отладка. Он может работать в программном обеспечении сжигания pickit2, с графикой mplab ide бесшовной 125i-hpns-toc, может в платформе разработки mplap ide Программа записи и аппаратной онлайн-отладки, другие программисты являются полимеризациями.

3, pickit 2 _ creator standard edition микроконтроллер программист 1690 s автономная функция загрузки, восходящая к целевой плате источник питания безопасность:

Pickit 2 _ creator standard edition микроконтроллер программатор 1690 s автономная функция загрузки, чтобы иметь возможность загружать программатор среднюю память, а компьютер в среде много повторов записывает один чип. До тех пор, пока выполнение программного обеспечения «программист-к-го» команда, мы должны написать внутренний программист кода, и нам не нужно, чтобы компьютер отключился, напишите свой чип.
Другой, pickit 2 _ creator standard edition микроконтроллер программист в поставку для цепи kit3, Улучшенный для целевой платы Электропитание безопасность, Электропитание для 100 мА вокруг, эффективная защита pickit2 программист безопасность.

4, pickit 2 _ creator standard edition микроконтроллер программист обладает чипом решения записи в процессе: Адаптивная способность

Pickit 2 _ creator standard edition микроконтроллер программист может чип из-за или конфигурации кода неисправности thanatosis и т. Д. Права эффективно решены, большинство из них максимизировали для достижения чипа быстрого и надежного программирования.

5, pickit 2 _ creator standard edition микроконтроллер программист может быть с обновлением веб-сайта microchip, новый для постоянного увеличения поддержки: устройство

Программируемое программное обеспечение может быть легко Обновлено pickit 2 _ creator standard edition микроконтроллер программатор Операционная система (прошивка), обновление через операционную систему, устойчивое увеличение поддержки устройств. Также может быть доступна прошивка нового прибытия. Микрочип сделает ваш 'один раз, после trht.

Во-вторых: характеристики

1, pickit 2 _ creator standard edition микроконтроллер программатор используется для целевого icsp way mcu или целевой платы программирования, его интерфейс icsp для стандартного icsp-6pin интерфейса, также может быть совместим с icd2, icd3 дизайн целевой платы, и поддержка программирования полностью автоматический.

2, может регенерировать калибровочное значение часов чипа, вам никогда не нужно беспокоиться о том, что Внутренняя калибровка часов была удалена.

3, это онлайн перепрограммированное устройство для загрузки, оно также перепрограммировано, это дешевый онлайн-отладчик.

4. Может быть автоматическая идентификация модели микросхем pic mcu, обязательный ручной набор.

Три, поддерживающее устройство

Pickit 2 _ creator standard edition микроконтроллер программатор может для микрочипа 10/12/16/18/24/32, dspic33 почти все серии микрочипов flash single chip Программирование и онлайн отладка. И pickit2 возможность микрочипа серии keeloq hcs, mcp250xx can chip series, eeprom memory chip programmable. (Подробные модели смотрите расписание)

Модели поддерживающих устройств pickit2:

Серия 10f: устройства

Pic10f200, pic10f202, pic10f204, pic10f206, pic10f220, pic10f222

Серия pic12f: устройства

Pic12f508, pic12f509, pic12f510, pic12f519, pic12f609, pic12hv609, pic12f615, pic12fhv615
Pic12f629, pic12f635, pic12f675, pic12f683

Серия pic16f: устройства

Pic16f505, pic16f506, pic16f526,
Pic16f54, pic16f57, pic16f59,
Pic16f610, pic16fhv610, pic16f616, pic16fhv616
Pic16f627, pic16f628, pic16f627a, pic16f628a, pic16f648a, pic16f630, pic16f631, pic16f636, pic16f639, pic16f676
Pic16f677, pic16f684, pic16f685, pic16f687, pic16f688, pic16f689, pic16f690,
Pic16f72, pic16f73, pic16f74, pic16f76, pic16f77, pic16f722, pic16f723, pic16f724, pic16f726, pic16f727, pic16f716,
Pic16f737, pic16f747, pic16f767, pic16f777, pic16f785, pic16fhv785,
Pic16f84a, pic16f87, pic16f88, pic16f818, pic16f819, pic16f870, pic16f871, pic16f872, pic16f873, pic16f874,
Pic16f876, pic16f877, pic16f873a, pic16f874a, pic16f876a, pic16f877a, pic16f882, pic16f883, pic16f884, pic16f886, pic16f886, pic16f887,
Pic16f913, pic16f914, pic16f916, pic16f917, pic16f946, pic16f1933, pic16f1934, pic16f1936, pic16f1937,
Pic16f1938, pic16f1939, pic16lf1933, pic16f1934, pic16f1936, pic16f1937, pic16lf1938, pic16lf1939

Серия pic18f: устройства

Pic18f242, pic18f252, pic18f442, pic18f452
Pic18f248, pic18f258, pic18f448, pic18f458
Pic18f1220, pic18f1320, pic18f2220, pic18f2320
Pic18f1230, pic18f1330
Pic18f2221, pic18f2321
Pic18f2331, pic18f2410, pic18f2420, pic18f2431
Pic18f2423
Pic18f2450, pic18f2455, pic18f2458, pic18f2480
Pic18f2510, pic18f2515, pic18f2520, pic18f2523
Pic18f2525
Pic18f2550, pic18f2553, pic18f2580, pic18f2585
Pic18f2610, pic18f2620, pic18f2680
Pic18f2682, pic18f2685
Pic18f4220, pic18f4221
Pic18f4320, pic18f4321, pic18f4331
Pic18f4410, pic18f4420, pic18f4423
Pic18f4431, pic18f4450, pic18f4455
Pic18f4458, pic18f4480
Pic18f4510, pic18f4515, pic18f4520, pic18f4523
Pic18f4525, pic18f4550, pic18f4553, pic18f4580
Pic18f4585
Pic18f4610, pic18f4620, pic18f4680
Pic18f4682, pic18f4685
Pic18f6310, pic18f6390, pic18f6393
Pic18f6410, pic18f6490, pic18f6493
Pic18f6520, pic18f6525, pic18f6527, pic18f6585
Pic18f6620, pic18f6621, pic18f6622, pic18f6627
Pic18f6628, pic18f6680
Pic18f6720, pic18f6722, pic18f6723
Pic18f8310, pic18f8390, pic18f8393
Pic18f8410, pic18f8490, pic18f8493
Pic18f8520, pic18f8525, pic18f8527, pic18f8585
Pic18f8621, pic18f8620, pic18f8622, pic18f8627
Pic18f8628, pic18f8680
Pic18f8720, pic18f8722, pic18f8723

Pic18f24j10, f25j10, f44j10, f45j10
Pic18lf24j10, lf25j10, lf44j10, lf45j10
Pic18f24j11, f25j11, f44j11, f45j11
Pic18lf24j11, lf25j11, lf44j11, lf45j11
Pic18f26j11, f46j11
Pic18lf26j11, lf46j11
Pic18f24j50, f25j50, f44j50, f45j50
Pic18lf24j50, lf25j50, lf44j50, lf45j50
Pic18f26j50, f46j50
Pic18lf26j50, lf46j50
Pic18f63j11, 63j90, 64j11, 64j90
Pic18f65j10, 65j11, 65j15
Pic18f65j50, 65j90
Pic18f66j10, 66j11, 66j15, 66j16
Pic18f66j50, 66j55, 66j60, 66j65
Pic18f66j90
Pic18f67j10, 67j11, 67j50, 67j60
Pic18f67j90
Pic18f83j11, 83j90, 84j11, 84j90
Pic18f85j10, 85j11, 85j15, 85j50
Pic18f85j90
Pic18f86j10, 86j11, 86j15, 86j16
Pic18f86j50, 86j55, 86j60, 86j65
Pic18f86j90
Pic18f87j10, 87j11, 87j50, 87j60
Pic18f86j90
Pic18f96j60, 96j65
Pic18f97j60

Pic18f13k22, lf13k22, f14k22, lf14k22
Pic18f13k50, 14k50
Pic18f23k20, 24k20, 25k20, 26k20
Pic18f43k20, 44k20, 45k20, 46k20

Серия pic24: устройства

Pic24f04ka200, 04ka201
Pic24f08ka101, 08ka102
Pic24f16ka101, 16ka102

Pic24fj16ga002, 16ga004
Pic24fj32ga002, 32ga004
Pic24fj32ga102, 32ga104
Pic24fj32gb002, 32gb004
Pic24fj48ga002, 48ga004
Pic24fj64ga002, 64ga004
Pic24fj64ga102, 64ga104
Pic24fj64gb002, 64gb004
Pic24fj64ga006, 64ga008, 64ga010
Pic24fj64gb106, 64gb108, 64gb110
Pic24fj96ga006, 96ga008, 96ga010
Pic24fj128ga006, 128ga008, 128ga010
Pic24fj128ga106, 128ga108, 128ga110
Pic24fj128gb106, 128gb108, 128gb110
Pic24fj192ga106, 192ga108, 192ga110
Pic24fj192gb106, 192gb108, 192gb110
Pic24fj256ga106, 256ga108, 256ga110
Pic24fj256gb106, 256gb108, 256gb110

Pic24hj12gp201, 12gp202
Pic24hj16gp304
Pic24hj32gp202, 32gp204
Pic24hj32gp302, 32gp304
Pic24hj64gp202, 64gp204
Pic24hj64gp206, 64gp210, 64gp506
Pic24hj64gp502, 64gp504, 64gp510
Pic24hj128gp202, 128gp204
Pic24hj128gp206, 128gp210, 128gp306
Pic24hj128gp310
Pic24hj128gp502, 128gp504
Pic24hj128gp506, 128gp510
Pic24hj256gp206, 256gp210, 256gp610

Устройства серии dspic30

Dspic30f1010
Dspic30f2010, 2011, 2012
Dspic30f2020, 2023
Dspic30f 3010, 3011, 3012
Dspic30f3013, 3014
Dspic30f4011, 4012, 4013
Dspic30f5011, 5013, 5015, 5016
Dspic30f6010a, 6011a, 6012a
Dspic39f6013a, 6014a, 6015

Серия dspic33: устройства

Dspic33fj12gp201, 12gp202
Dspic33fj16gp304
Dspic33fj32gp202, 32gp204
Dspic33fj32gp302, 32gp304
Dspic33fj64gp202, 64gp204
Dspic33fj64gp206, 64gp306, 64gp310
Dspic33fj64gp706, 64gp708, 64gp710
Dspic33fj64gp802, 64gp804
Dspic33fj128gp202, 128gp204
Dspic33fj128gp206, 128gp306, 128gp310
Dspic33fj128gp706, 128gp708, 128gp710
Dspic33fj128gp802, 128gp804
Dspic33fj256gp506, 256gp510, 256gp710

Dspic33fj06gs101, 06gs102, 06gs202
Dspic33fj16gs402, 16gs404
Dspic33fj16gs502, 16gs504

Dspic33fj12mc201, 12mc202
Dspic33fj16mc304
Dspic33fj32mc202, 32mc204
Dspic33fj32mc302, 32mc304
Dspic33fj64mc202, 64mc204
Dspic33fj64mc506, 64mc508, 64mc510
Dspic33fj64mc706, 64mc710
Dspic33fj64mc802, 64mc804
Dspic33fj128mc202, 128mc204
Dspic33fj128mc506, 128mc510
Dspic33fj128mc706, 128mc708, 128mc710
Dspic33fj128mc802, 128mc804
Dspic33fj256mc510, 256mc710

Серия pic32: устройства

Pic32mx320f032h, 320f064h
Pic32mx320f128h, 320f128l
Pic32mx340f128h, 340f128l
Pic32mx340f256h
Pic32mx340f512h
Pic32mx360f256l, 360f512l
Pic32mx420f032h
Pic32mx440f128l, 440f128h
Pic32mx440f256h
Pic32mx440f512h
Pic32mx460f256l, 460f512l

Серийные устройства серии 11 eeprom:

11lc/aa010
11lc/aa020
11lc/aa040
11lc/aa080
11lc/aa160

24 серии серийных устройств eeprom

24lc/aa/c00
24lc/aa01b, 02b, 04b, 08b
24lc/aa16b, 32a
24lc/aa/fc64, 128, 256, 512
24lc/aa/fc1025

Серийные устройства серии 25 eeprom

25lc/aa010a, 020a, 040a
25lc/aa080a, 080b, 160a, 160b
25lc/aa320a, 640a
25lc/aa128, 256, 512, 1024

93 серия серийных устройств eeprom

25lc/aa/c46a, 46b, 46c
25lc/aa/c56a, 56b, 56c
25lc/aa/c66a, 66b, 66c
25lc/aa/c47a, 76b, 76c
25lc/aa/c48a, 86b, 86c

Устройства mcp250xx can

Mcp25020, 25025
Mcp25050, 25055

Четыре, методы:

Pickit2 работает в сжигании программного обеспечения (v2.61) или mplab ide разработки программного обеспечения платформы, и icd2 использовать способ propinquity.
Во-первых, pickit 2 _ creator standard edition, микроконтроллер, программируемый icsp, должен программировать чипы, соответствующие pin on, будет программировать на компьютер, открытое Горящее программное обеспечение, mcu, такие как target nbcss, нет источника питания, пользователь может устанавливать программное обеспечение pickit 2 _ creator standard edition микроконтроллер программист для целевой платы напряжение питания, Загрузка шестигранных файлов, может быть выбрана ИС.

Если вы должны поставить чип сварной на pcb, вы можете через защищены 6 pin (icsp порт) huaidan завершены и pl2101b задача, независимо от того, что это производство или разработка очень удобно, запись записи простая работа, очень проста в использовании.

Пять, детали одного чипа устройства технические (для вашего, тщательность любопытно микрочип, книжный магазин не предоставляет эту техническую поддержку):

Keeloq hcs устройства
--
Hcs200 hcs201 hcs300 hcs301 hcs320
Hcs360 hcs361 hcs362

Hcsxxx файл-> Импорт hex: советы
Первая линия может быть импортирована только sqtp
*. Num генератор файлов в mplab keeloq инструменты

Hcs устройства серии pickit2 метод
---
Pickit 2 icsp интерфейс серии hcs устройство pin
(2) vdd 8
(3) 5 gnd
(5) pgc/3 только hcs20x, 320
\ 3-или-4 только hcs30x, 36x
(4) pgd 6
(1) vpp 2 только hcs360, 361

Mcp250xx can chip series
---
Mcp25020 * mcp25025 *
Mcp25050 * mcp25055 *

Важно!-чип mcp250xx типа otp, может быть запрограммирован только один раз.

Чип серии mcp250xx: метод
---
Pickit 2 микросхема интерфейса icsp mcp серия pin (dip)
(1) vpp 11 vpp
(2) vdd 14 vdd-mcp серия чип источник питания должен быть от pickit2 питания
(3) gnd 7 vss
(4) Данные pgd 5
(5) часы pgc 6

Серия устройств eeprom
--
Презентация: включая (), устройство postfix.
Выбор «lc»-это Программирование другого чипа уровня напряжения.

11lc010 (aa) *
11lc020 (aa) *
11lc040 (aa) *
11lc080 (aa) *
11lc160 (aa) *

24lc00 (aa) (c) 25lc010a (aa)
24lc01b (aa) 25lc020a (aa)
24lc02b (aa) 25lc040a (aa)
24lc04b (aa) 25lc080a (aa)
24lc08b (aa) 25lc080b (aa)
24lc16b (aa) 25lc160a (aa)
24lc32a (aa) 25lc160b (aa)
24lc64 (aa) (fc) 25lc320a (aa)
24lc128 (aa) (fc) 25lc640a (aa) *
24lc256 (aa) (fc) 25lc128 (aa)
24lc512 (aa) (fc) 25lc256 (aa)
24lc1025 (aa) (fc) 25lc512 (aa)
25lc1024 (aa)

93lc46a/b c (aa) (-c)
93lc56a/b c (aa) (-c)
93lc66a/b c (aa) (-c)
93lc76a/b c (aa) (-c)
93lc86a/b c (aa) (-c)

Метод устройства серии 11lc
---
Pickit 2 icsp интерфейс серии 11lc чип pin (dip)
(2) vdd! 8 vcc
(3) gnd 4 vss
(6) aux 5 scio

Vdd 3,6 v, когда ниже 11lc lab не может быть программирован

Метод устройства серии 24lc
---
Pickit 2 icsp интерфейс 24lc серия чип pin (dip)
(2) vdd! 8 vcc
(3) gnd 4 vss
(5) pgc 6 scl (привод тянется)
(6) aux 5 sda (нужно тянуть adscitious)
7 wp-disabled (до gnd)
1, 2, 3 фута топор к vdd или gnd (согласно набору данных по адресу)


Vdd 3,6 v, когда ниже 24lc lab не может быть программирован

Метод устройства серии 25lc
---
Pickit 2 icsp интерфейс 25lc серии чип pin (dip)
(1) vpp 1 ncs
(2) vdd 8 vcc
(3) gnd 4 vss
(4) pgd 2 so
(5) pgc 6 sck
(6) aux 5 si
7 nhold-disabled (до vdd)
Nwp 3-disabled (до vdd)

Метод устройства серии 93lc
---
Pickit 2 icsp интерфейс 93lc серия чип pin (dip)
(1) vpp 1 cs
(2) vdd 8 vcc
(3) gnd 5 vss
(4) pgd 4 do
(5) pgc 2 clk
(6) aux 3 di
Pe 7-enabled (к vdd)
6 & #39. C & #39. Устройство org (для vdd или gnd, техническое описание в соответствии с набором 16 бит или 8 форматов)

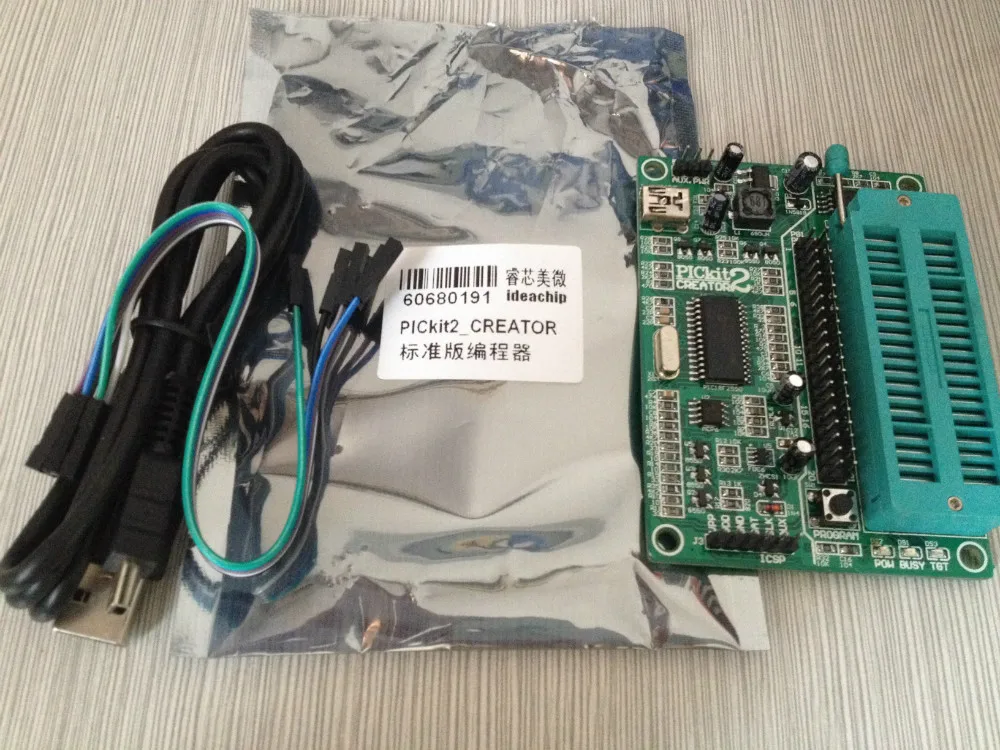

Шесть, упаковка: содержание

1, pickit 2 _ creator стандартная версия программиста 1 шт.

2, кабель программирования icsp 6 p 1 root

3, usb-mini _ usb line 1 root

4, программное обеспечение cd 1 пластина

(Intensional mplap ide перекомпилирует программное обеспечение, pickit2 Горящее программное обеспечение и подробные инструкции документа)


Семь, поддержка программного обеспечения

1. Использование pickit2: программное обеспечение для сжигания

2. Используйте программное обеспечение ide mplap, будет набор pickit2 для записи устройства, в программном обеспечении mplap ide, непосредственно пишите mcu, needless restarablubity другие записи программного обеспечения.

3. Используйте программное обеспечение ide mplap, будет установлен pickit2 в отладчик, может быть выполнено аппаратное обеспечение, одношаговая отладка, больше, чем программное обеспечение интуитивно.
